Polyurethan-Schlauch 4,3 x 3 mm, gelb, 100 mtr. Rolle
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)4,3 x 3FarbegelbBetriebsdruck (bar)12min. Biegeradius (mm)15Gewicht1 kg / Stk.
Schlauchnippel M 26 x 1,5 (18 L), 14 - 15mm, Stahl verzinkt
8511613 Schlauchnippel M 26 x 1,5 (18 L), 14 - 15mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)13Schlauch Ø innen (mm)14 - 15GewindeM 26 x 1,5für Rohr Ø außen (mm)18 LSchlüsselweite (mm)27Gewicht65 g / Stk.
ES-Pressanschluss SFS (45°), 41,3 (3/4"), DN19
1.451-12ES ES-Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
PTFE-Schlauch, 12 x 10 mm, blau, 100 mtr. Rolle
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)12 x 10FarbeblauBetriebsdruck** (bar)12min. Biegeradius (mm)90Gewicht8 kg / Stk.
Schneidring 1.4571 18 L (M26x1,5)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen18 L (M26x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht5.2 g / Stk.
24mm Eco-Gelenkbolzenschelle, 113 - 121mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 113 - 121 mm, Bandbreite 24 mm, empf. Anzugsdrehmomente 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.113 mmSpannbereich max.121 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Vorschweißflansch DN10-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 17,2mm, 1.4
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN10-PN40 (DIN/EN)D (mm)17,2DN (mm)10PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)90H (mm)35d-1 (mm)14k (mm)60Gewicht650 g / Stk.
Prevost Serie DLO - Extragroßes Modell - Mit Gummischlauch Länge= 20m
Serie DLO - Extragroßes Modell - Mit GummischlauchTechnische Daten:Ø Innen./Außen. (mm)19 x 27Länge (m)20KupplungISI 11EBDrehbarer Eingang mit AG BSPPG 1Durchfluß (l/min)2400Gewicht (kg)42Länge (mm)635Breite (mm)265Höhe (mm)655Gewicht (kg)42Hinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.
ES-Pressanschluss DKO-S (gerade), M 36 x 2 (25 S), DN19
1.081-12ES ES-Pressanschluss DKO-S (gerade), M 36 x 2 (25 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 36 x 2 (25 S)NW (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht360 g / Stk.
9mm Schlauchschelle 50 - 70mm, Stahl verzinkt (W1) (IDEAL)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (IDEAL)AusführungStandardØ Spannbereich (mm)50 - 70SW (mm)7Gewicht27 g / Stk.

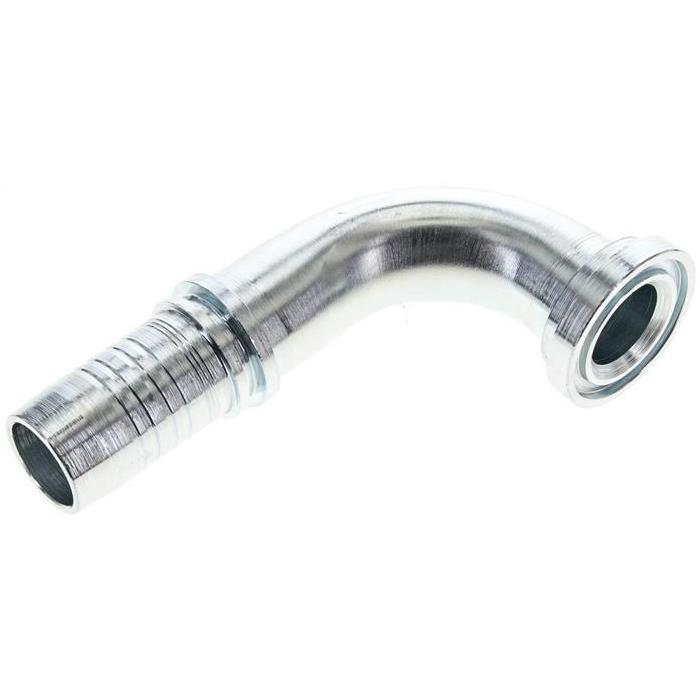

Pressanschluss SFL (90°), 71,4 (2"), DN 38
1.470-32-24A Pressanschluss SFL (90°), 71,4 (2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße71,4 (2)DN (mm)38BeschreibungSAE-Flansch, Standard-BaureiheGewicht1,1 kg / Stk.
Blindflansch DN125-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN125-PN16 (DIN/EN)DN (mm)125PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)250b (mm)22k (mm)210d (mm)18Gewicht8 kg / Stk.

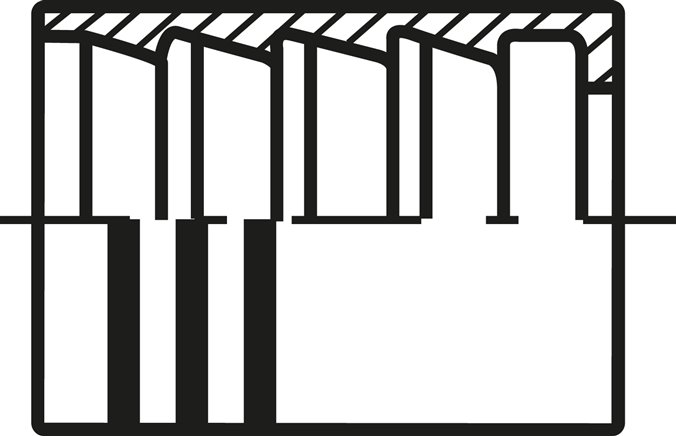

ES-Pressanschluss Hülse 2 SN (geschält), 26 x 35 (Da x L)
120-06ES ES-Pressanschluss Hülse 2 SN (geschält), 26 x 35 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße26 x 35 (Da x L)NW (mm)10BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht65 g / Stk.
ES-Pressanschluss DKO-S (45°), M 20 x 1,5 (12 S), DN10
1.085-5-6ES ES-Pressanschluss DKO-S (45°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 20 x 1,5 (12 S)NW (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht75 g / Stk.

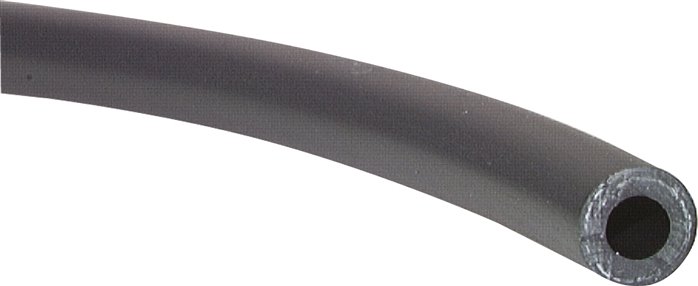

Polyurethan-Schlauch 12 x 8mm FLAMEX, schweißspritzerbeständig
Eigenschaften:Diese Spezialschläuche sind für alle Anwendungen im Bereich von Schweißanlagen, Punktzangen oder bei Funkenflug konzipiert, z. B in der Nähe von Schleifmaschinen. Sie haben sich unter härtesten Bedingungen in umfangreichen Praxistests bestens bewährt.Vorteile:•extrem widerstandsfähig gegen alle Formen von Schweißspritzern und Funkenflug, •halogenfrei flammgeschützt, im Brandfall selbstverlöschend - Brandverhalten getestet durch "Underwriters Laboratories Inc.?", Klassifizierung von UL 94 V2 bis V0, •passend für alle gängigen Steckverbindungen, •hydrolysebeständig und resistent gegen Mikroben für Anwendungen mit bzw. im Wasser, •einfach, schnell und kostengünstig zu montieren, da das aufwendige Abisolieren von doppelwandigen Schlauch entfällt und keine teuren Sonderverschraubungen nötig sind, •sehr enge Biegeradien möglich,•sehr gute UV-Beständigkeit, •höchste Abrieb- und Scheuerfestigkeit (schleppkettentauglich), •frei von lackbenetzungshemmenden Stoffen (labsfrei), •freigegeben in der deutschen KFZ-IndustrieWerkstoff:Polyether-PolyurethanTemperaturbereich:-30°C bis +100°CSchlauchfarbe:schwarzRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)12 x 8min. Biegeradius (mm)28Betriebsdruck (bar)12Gewicht80 g / Stk.

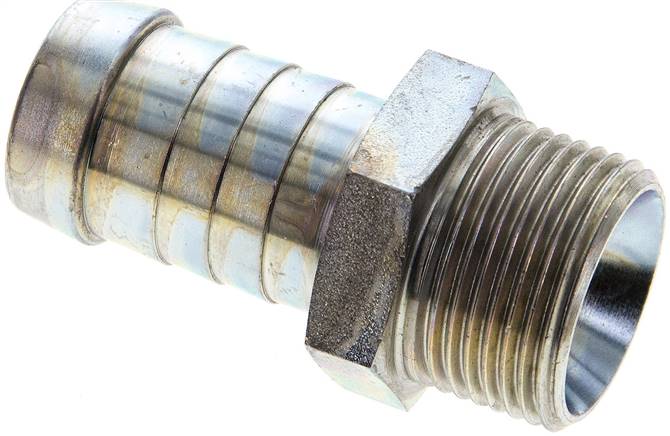

Schlauchnippel G 3/4" AG, 21 - 22mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)20Schlauch Ø innen (mm)21 - 22GewindeG 3/4"Schlüsselweite (mm)30Gewicht85 g / Stk.

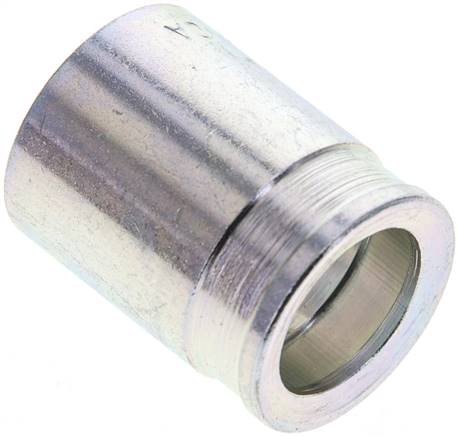

Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 26 x 34 (Da x L)
721-08A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 26 x 34 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße26 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht38 g / Stk.
Drahtschlauchschelle 17 - 20mm, 1.4301
SSDS20ES Drahtschlauchschelle 17 - 20mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)17 - 20Gewicht18 g / Stk.

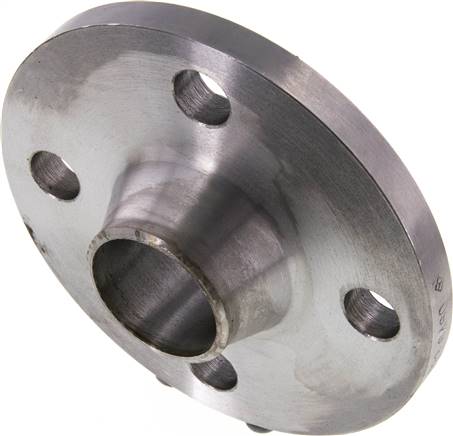

Vorschweißflansch DN40-PN16 (DIN), DIN 2633, 48,3mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN40-PN16 (DIN)D (mm)48,3DN (mm)40PN (bar)16NormDIN 2633S (mm)2,6A (mm)150H (mm)42d-1 (mm)18k (mm)110Gewicht2 kg / Stk.

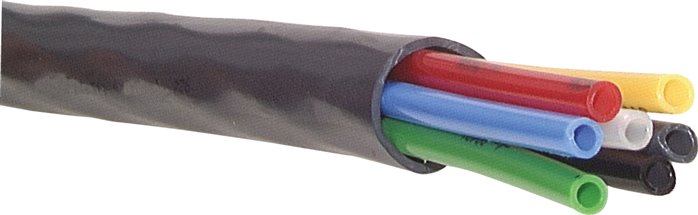

Polyamid-Mehrfachschlauch 8 x 6 mm, 25 mtr.-Rolle 12-adrig
Anwendung:Speziell für die Pneumatik konzipiert. Durch die äußere, UV-beständige PVC-Hülle sehr robust und hohe Beständigkeit gegen äußere Einflüsse wie Abrieb, Öle, Alkohole, Säuren und anderen Medien.Eigenschaften:farbige, nummerirte, kalibrierte Polyamidschläuche von einer PVC-Hülle umschlossen, halbstarr, gut verlegbar und knickstabilTemperaturbereich:-40°C bis +85°CShore-Härte:Polyamid: 64 D, PVC: 70 ASchlauchnummer - Farbe:1 natur 2 rot 3 blau 4 grün 5 schwarz 6 dunkelgrau 7 gelb 8 orange 9 hellgrau 10 natur* 11 rot* 12 blau**separat gebündeltWeitere Eigenschaften:Ausführung25 mtr.-Rolle 12-adrigSchlauch Ø außen x innen (mm)8 x 6Betriebsdruck (bar)19min. Biegeradius (mm)96Gewicht14 kg / Stk.

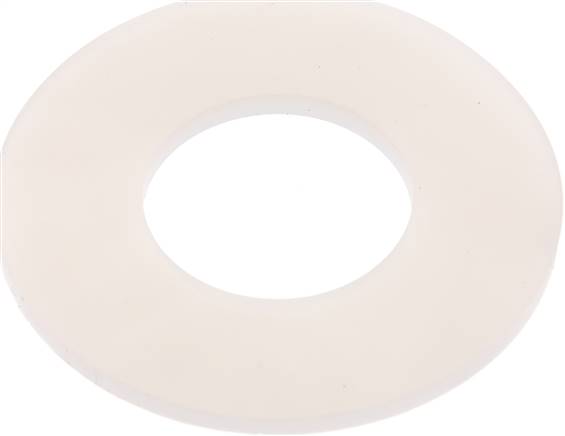

Flanschdichtung DN 20, 28 x 60 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)28 x 60 x 3DN (mm)20Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht7.5 g / Stk.

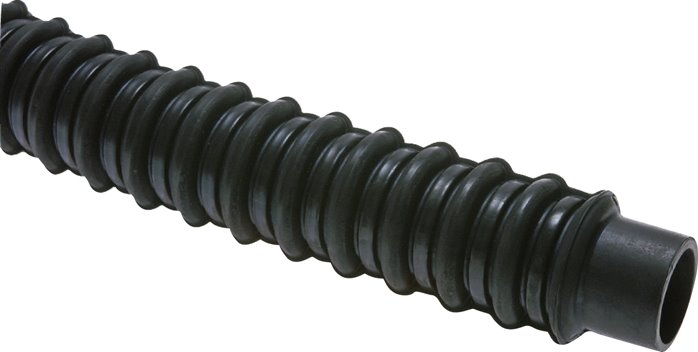

Flexibler Kühlerschlauch 25,0 - 31mm, ölfest, 1 mtr-Stück
Werkstoffe:Nitril-Propylen, schwarzEigenschaften:Beständig gegen Wasser, leichte Laugen und Säuren, öl- und alterungsbeständig.Temperaturbereich:-30°C bis +120°CBetriebsdruck:max. 1,5 barHinweis:Diese Schläuche sind für kurzfristige Reparaturen vorgesehen und sollten spätestens 3 Monate nach Einbau durch die Originalschläuche ersetzt werden.Vorteile:•in kleinen Radien ohne Abknicken zu verlegenLieferlänge:1 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)25,0verwendbar für Ø (mm)25,0 - 31min. Biegeradius (mm)85Gewicht650 g / Stk.

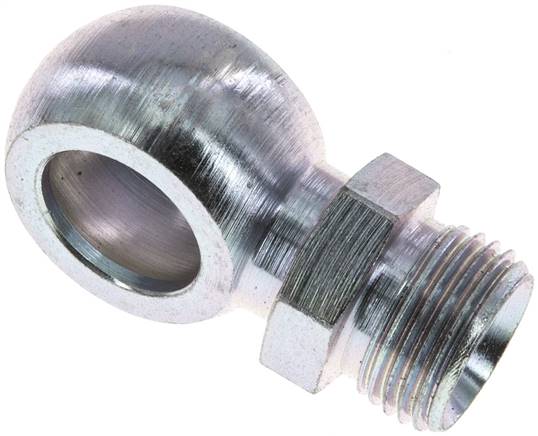

16mm-Ringstück, 60° Innenkonus (M 18 x 1,5)
Werkstoffe:Stahl verzinktWeitere Eigenschaften:Gewinde am StutzenM 18 x 1,5Ø Ring (mm)16für GewindeM 16 x 1,5Gewicht47 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
