PA-Spiralschlauch 4 x 2,5 mm, blau, 2,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)4 x 2,5FarbeblauBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378Gewicht39 g / Stk.
Schneidring 1.4571 14 S (M22x1,5)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen14 S (M22x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-60 bis +400Gewicht4.3 g / Stk.
Schlauchnippel M 26 x 1,5 AG (flachdichtend), 17 - 18mm
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)16Schlauch Ø innen (mm)17 - 18GewindeM 26 x 1,5Schlüsselweite (mm)27Gewicht80 g / Stk.
Kompakt-Kompensator, DN200-PN16 (DIN/EN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN200-PN16 (DIN/EN)DN (mm)200Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)24D (mm)340Anzahl Löcher12Gewicht18 kg / Stk.
Pressanschluss AGJ (gerade), UN 1-1/16"-12, DN 19
1.370-12A Pressanschluss AGJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUN 1-1/16-12DN (mm)19BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht140 g / Stk.
Schlauchnippel M 22 x 1,5 AG (flachdichtend), 14 - 15mm
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)13Schlauch Ø innen (mm)14 - 15GewindeM 22 x 1,5Schlüsselweite (mm)27Gewicht75 g / Stk.
Pressanschluss DKR (gerade), G 1-1/2", DN 38
1.203-24A Pressanschluss DKR (gerade), G 1-1/2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/2"DN (mm)38BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht650 g / Stk.
Prevost Serie DRF - Mittleres Modell - PU/PVC-Außenschlauch und PU-Innenschlauch mit Polyester Länge 15 m
Serie DRF - Mittleres Modell - PU/PVC-Außenschlauch und PU-Innenschlauch mit PolyesterTechnische Daten:Ø Innen./Außen. (mm)8 x 12Länge (m)15KupplungISI 06Durchfluß (l/min)350Fest Eingang (mm)8 x 12Gewicht (kg)7Länge (mm)385Breite (mm)170Höhe (mm)365Gewicht (kg)6,95Hinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.
ES-Pressanschluss CEL (gerade), M 30 x 2 (22 L), DN19
1.170-12ES ES-Pressanschluss CEL (gerade), M 30 x 2 (22 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 30 x 2 (22 L)NW (mm)19BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht140 g / Stk.
Silikon-Heißluftschlauch, einlagig, 63mm
Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen freiliegender FederspiraleTemperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)63Betriebsdruck (bar)-0,4 bis 1,1Gewicht330 g / Stk.
Pressanschluss DKR (45°), G 1"
1.233-16A Pressanschluss DKR (45°), G 1"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1"DN (mm)25BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht450 g / Stk.

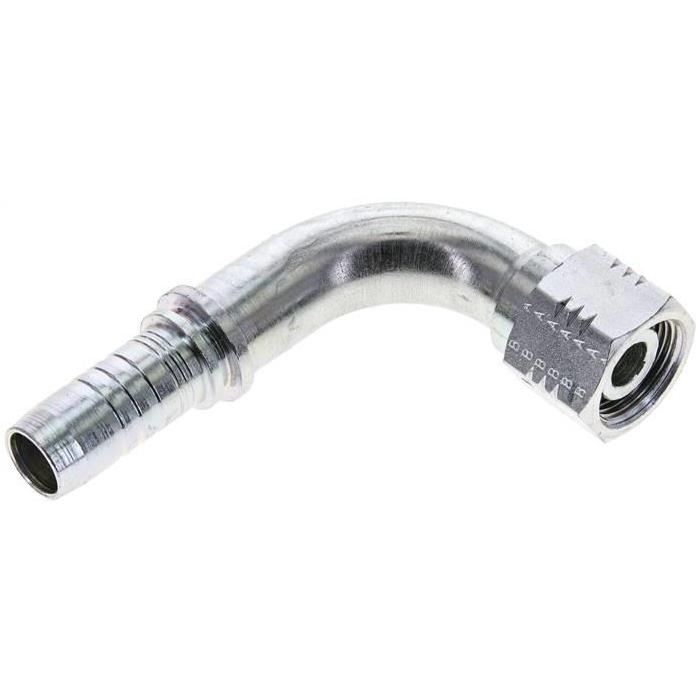

Pressanschluss DKO-L (90°), M 22 x 1,5 (15 L), DN 16
1.059-8-10A Pressanschluss DKO-L (90°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht200 g / Stk.

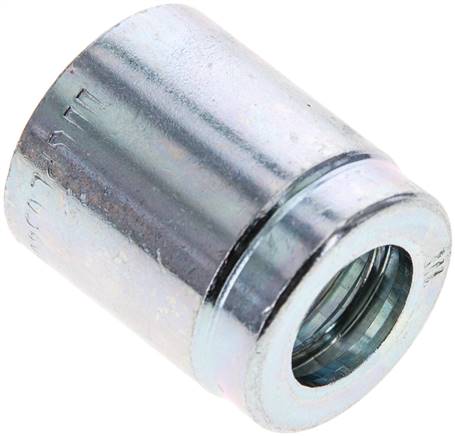

Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 26,0 x 31,1 (Da x L)
111-06A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 26,0 x 31,1 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße26,0 x 31,1 (Da x L)DN (mm)10BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht38 g / Stk.
PA-Spiralschlauch G 1/8"-6 x 4 mm, 7,5 mtr. Arbeitslänge, rot
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)6 x 4GewindeG 1/8"Betriebsdruck (bar)27FarberotWickel Ø innen (mm)60NormDIN 73378Gewicht300 g / Stk.
ES-4SH-Pressanschluss SFL (gerade), 60,3 (1-1/2"), DN38
5.420-24ES ES-4SH-Pressanschluss SFL (gerade), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße60,3 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
Pressanschluss DKJ (90°), UNF 7/16"-20
1.353-4A Pressanschluss DKJ (90°), UNF 7/16"-20Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/16-20DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht30 g / Stk.

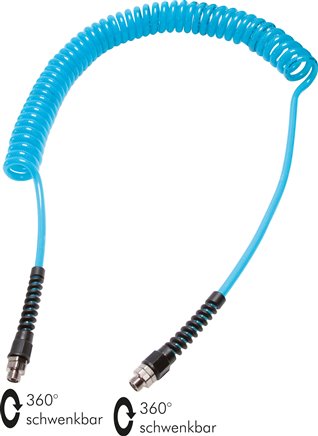

PUR-Spiralschlauch G 1/4"-9,5 x 6,3 mm, 7,5 mtr. Arbeitslänge, Di 23mm
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •hoher BetriebsdruckWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)9,5 x 6,3GewindeG 1/4"Betriebsdruck (bar)14,5Wickel Ø innen (mm)23ErsatzfittingSPK 14/96 PUGewicht460 g / Stk.

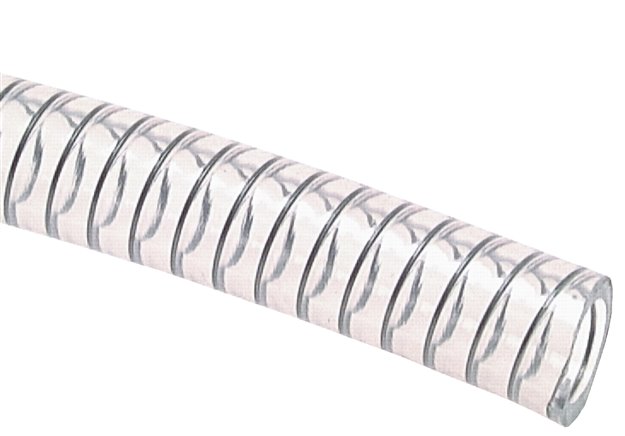

PVC-Saug-Druck-Schlauch mit Stahlspirale 63x6,0mm
Werkstoffe:PVC, transparent mit eingearbeiteter Federstahlspirale, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B, C & D1)Temperaturbereich:-10°C bis +65°CAnwendung:Durch die glatte Innenwandung geeignet für Transport von flüssigen und festen Medien bei hohem Vakuum und hohem Druck. Durch die Transparenz ist eine gute optische Kontrolle der Vorgänge im Schlauch während des Arbeitsvorganges möglich.Rollenlänge:30 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)63min. Biegeradius (mm)160Wandstärke (mm)6,0Betriebsdruck (bar)-0,8 bis 3Gewicht2 kg / Stk.
Pressanschluss AGN (gerade), NPTF 3/8", DN 12
1.300-6-8A Pressanschluss AGN (gerade), NPTF 3/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/8"DN (mm)12BeschreibungNPTF-Außengewinde, konisch dichtendGewicht50 g / Stk.

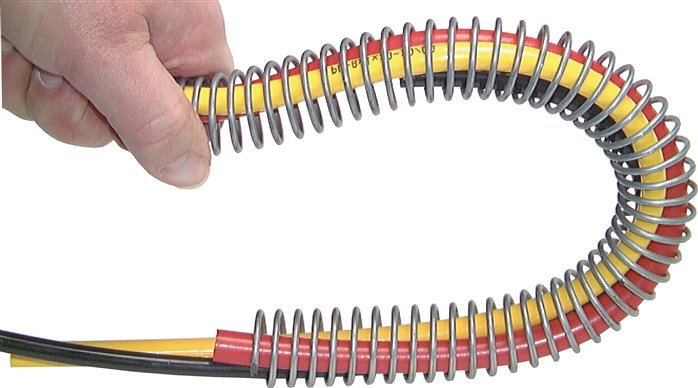

Stahl-Rundspirale (Schutzspirale) 25,0x2mm
Anwendung:Zur Bündelung von mehreren Schläuchen oder als Scheuerschutz für Schäuche bei schwierigen Einbausituationen, z.B. vom LKW zum Aufliegerkipper, sowie an Baggern zum Greifer, verwenden.Rollenlänge:10 mtr.Weitere Eigenschaften:Innen Ø (mm)25,0Draht Ø (mm)2Gewicht230 g / Stk.
PA-Spiralschlauch 12 x 9 mm, grün, 2,5 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)12 x 9FarbegrünBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht280 g / Stk.

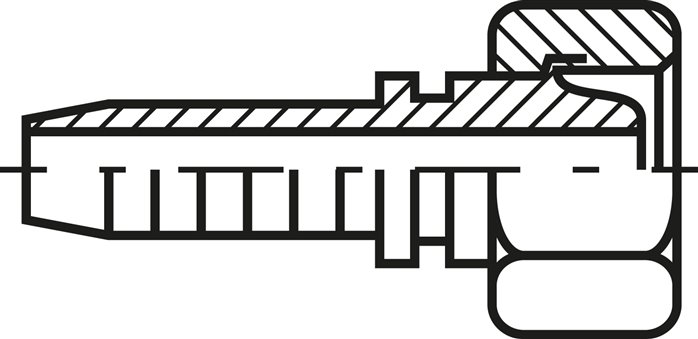

ES-Pressanschluss DKL (gerade), M 22 x 1,5 (15 L), DN12
1.041-8ES ES-Pressanschluss DKL (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 22 x 1,5 (15 L)NW (mm)12BeschreibungUniversal-Dichtkopf mit Überwurfmutter, passend auf 60°-StutGewicht85 g / Stk.

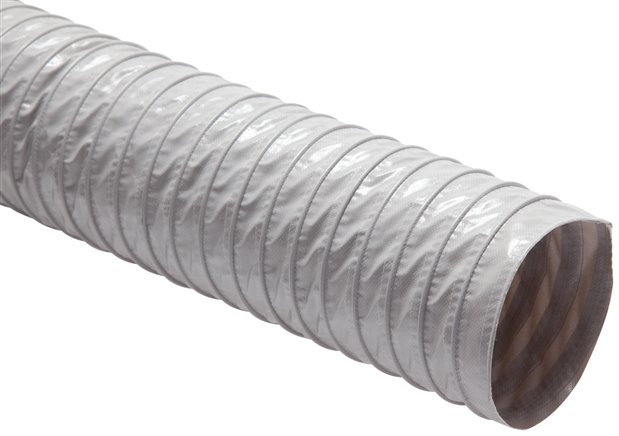

Klima- und Lüftungsschlauch, 70mm
Werkstoffe:PVC-beschichtetes Polyestergewebe mit einer bronzierten, in die Wandung eingearbeiteten StahldrahtspiraleTemperaturbereich:-30°C bis +80°C (kurzzeitig max. +100°C)Wandstärke:ca. 0,4 mmAnwendung:Klima- und Lüftungstechnik, Schweißgasabsaugung, Solarientechnik, Haushaltstechnik, gute Flexibilität, selbstverlöschend, kälteelastisch, gute Stauchbarkeit.Zulassungen:schwer entflammbar nach UL 94 V-0Weitere Eigenschaften:Schlauch Ø innen (mm)70Betriebsdruck (bar)-0,14 bis 0,70Rollenlänge (m)15Gewicht250 g / Stk.

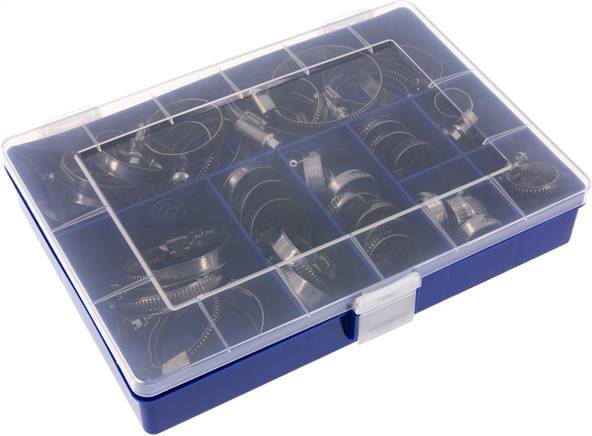

Schlauchschellen-Sortiment, 50 Stück, 8 - 60mm
SSSORTI50 Schlauchschellen-Sortiment, 50 Stück, 8 - 60mmWeitere Eigenschaften:WerkstoffStahl verzinkt (NORMA)Inhalt (Stk)50Spannbereich (mm)8 - 60enthält Schellen (jedoch als W2-Ausführung)SS 16enthält Schellen (jedoch als W2-Ausführung)-1SS 22enthält Schellen (jedoch als W2-Ausführung)-2SS 27enthält Schellen (jedoch als W2-Ausführung)-3SS 32enthält Schellen (jedoch als W2-Ausführung)-4SS 40enthält Schellen (jedoch als W2-Ausführung)-5SS 50enthält Schellen (jedoch als W2-Ausführung)-6SS 60Gewicht1 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
