PTFE-Schlauch, 12 x 10 mm, rot, Meterware
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)12 x 10FarberotBetriebsdruck** (bar)12min. Biegeradius (mm)90Gewicht80 g / Stk.
Trinkwasser-Flachschlauch, DN52-52-C, 20mtr
Werkstoffe:Thermoplastisches Polyurethan, Gewebe: 100% Polyestergarn, Storz-Kupplung: Knagge: Aluminium (geschmiedet), drehbarer Messingstutzen mit Silikon-Dichtung (KTW-zugelassen)Temperaturbereich:-30°C bis +60°C (KTW-Zulassung Kategorie "A" bis max. +23°C)Betriebsdruck:16 bar (Berstdruck: 50 bar)Eigenschaften:Trinkwasserschlauch, alterungs- und ozonbeständig, hohe AbriebfertigkeitNormen / Zulassungen:KTW-Empfehlung Kategorie "A" (Kaltwasser bis max. +23°C), DVGW-W270Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)52Schlauchlänge (m)20Storz-Alukupplung52-CKnaggenabstand66Gewicht11 kg / Stk.
Pressanschluss DKO-L (gerade), M 16 x 1,5 (10 L), DN 8
1.051-5A Pressanschluss DKO-L (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht37 g / Stk.
Pressanschluss DKR (90°), G 1-1/4"
1.243-20A Pressanschluss DKR (90°), G 1-1/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1-1/4"DN (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht850 g / Stk.
Vorschweißflansch DN15-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 21,3mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN15-PN40 (DIN/EN)D (mm)21,3DN (mm)15PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)95H (mm)38d-1 (mm)14k (mm)65Gewicht750 g / Stk.
4SH-Pressanschluss DKOR (45°), G 3/4"
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKOR (45°)AnschlussgrößeG 3/4"DN (mm)19BeschreibungBSP-Dichtkopf 60° mit O-Ring und Überwurfmutter (G-Gewinde)Gewicht390 g / Stk.
Drahtschlauchschelle 70 - 75mm, 1.4301
SSDS75ES Drahtschlauchschelle 70 - 75mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)70 - 75Gewicht35 g / Stk.
12mm Schlauchschelle 130 - 150mm, 1.4401/1.4571 (W5) (NORMA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4401/1.4571* (W5) (NORMA)AusführungStandardØ Spannbereich (mm)130 - 150SW (mm)7Gewicht55 g / Stk.
Pressanschluss RSS (gerade), 16 S
1.123-8A Pressanschluss RSS (gerade), 16 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße16 SDN (mm)12BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht55 g / Stk.
Rohrklemme 75mm, Polypropylen (grau)
Werkstoffe:Körper: PE (schwarz, UV-stabilisiert) oder PP (grau), Bügel: PVC-UTemperaturbereich:PE: -20°C bis max. +50°C, PP: -10°C bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen (grau)Rohr Ø außen (mm)75Ø Befestigungsbohrung (mm)9Temperaturbereich (°C)-10 bis +80Gewicht95 g / Stk.
Unterlegscheibe, DIN 125 A, M 12 (13,0x24mm), Stahl verzinkt
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungScheibeGewicht5.4 g / Stk.
4SH-Pressanschluss SFC (90°), 54,0 (1-1/4")
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (90°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht1 kg / Stk.
Bündelspirale 9,5x12mm, HD-PE(extrudiert), 9 - 13mm
Werkstoffe:HD-PE, spiralisiert extrudiert, abgerundete Kanten, beständig gegen Ozon, Witterung und UV-StrahlungAnwendung:Bündeln von Schläuchen, Scheuerschutz an HydraulikschläuchenTemperaturbereich:-50°C bis +100°CWeitere Eigenschaften:Außen Ø (mm)12Innen Ø (mm)9,5Bündelbereich (mm)9 - 13Wendelbreite (mm)12,5Rollenlänge (m)25Gewicht38 g / Stk.
Kompensator, DN20-PN16 (EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN20-PN16 (EN)AusführungStandardDN (mm)20PN (bar)16Axial-Stauchung (mm)8,5Axial-Streckung (mm)8,5Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)108D (mm)105Anzahl Löcher4Gewicht2,1 kg / Stk.
ES-Pressanschluss DKO-L (45°), M 30 x 2 (22 L), DN19
1.055-12ES ES-Pressanschluss DKO-L (45°), M 30 x 2 (22 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 30 x 2 (22 L)NW (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht250 g / Stk.

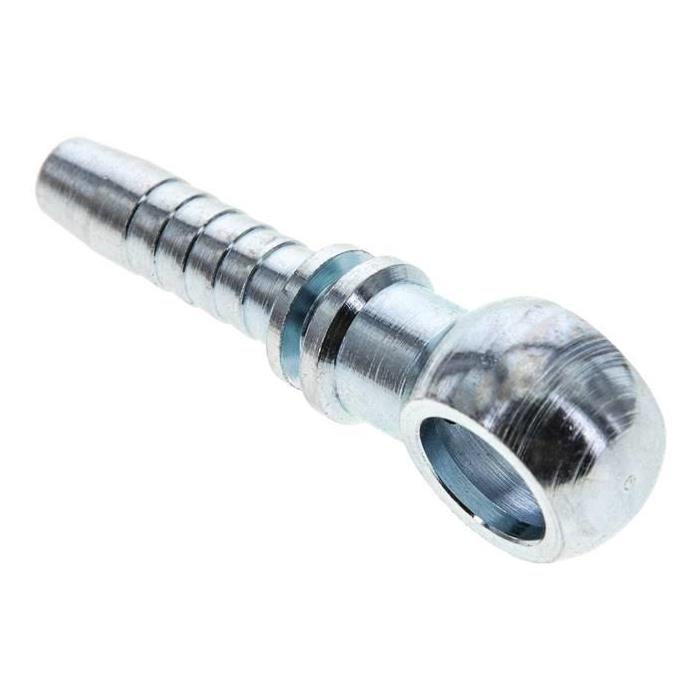

Pressanschluss RN (gerade), Ø 12, DN 8
1.090-12-5A Pressanschluss RN (gerade), Ø 12Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 12DN (mm)8BeschreibungRingstutzen für Hohlschrauben, metrischGewicht25 g / Stk.

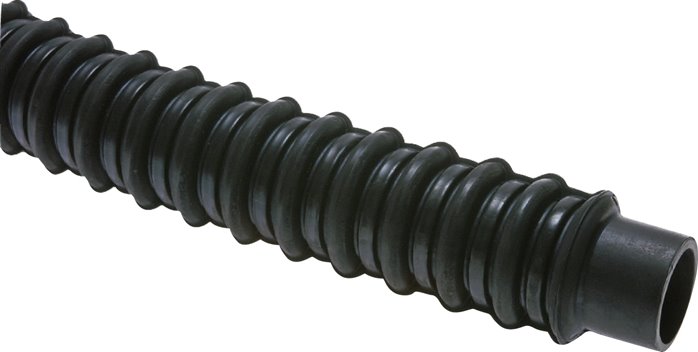

Flexibler Kühlerschlauch 31,5 - 36mm, ölfest, 1 mtr-Stück
Werkstoffe:Nitril-Propylen, schwarzEigenschaften:Beständig gegen Wasser, leichte Laugen und Säuren, öl- und alterungsbeständig.Temperaturbereich:-30°C bis +120°CBetriebsdruck:max. 1,5 barHinweis:Diese Schläuche sind für kurzfristige Reparaturen vorgesehen und sollten spätestens 3 Monate nach Einbau durch die Originalschläuche ersetzt werden.Vorteile:•in kleinen Radien ohne Abknicken zu verlegenLieferlänge:1 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)31,5verwendbar für Ø (mm)31,5 - 36min. Biegeradius (mm)105Gewicht1 kg / Stk.

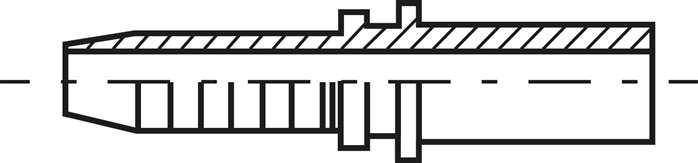

ES-Pressanschluss RSL (gerade), 8 L, DN6
1.103-4ES ES-Pressanschluss RSL (gerade), 8 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße8 LNW (mm)6BeschreibungRohrstutzen für Schneidring, leichte BaureiheGewicht15 g / Stk.
PFA (schweißbar)-Schlauch, 8 x 6 mm, natur, Meterware
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPFA (schweißbar)AusführungMeterwareSchlauch Ø außen x innen (mm)8 x 6Farbenatur*Betriebsdruck** (bar)20min. Biegeradius (mm)80Gewicht46 g / Stk.

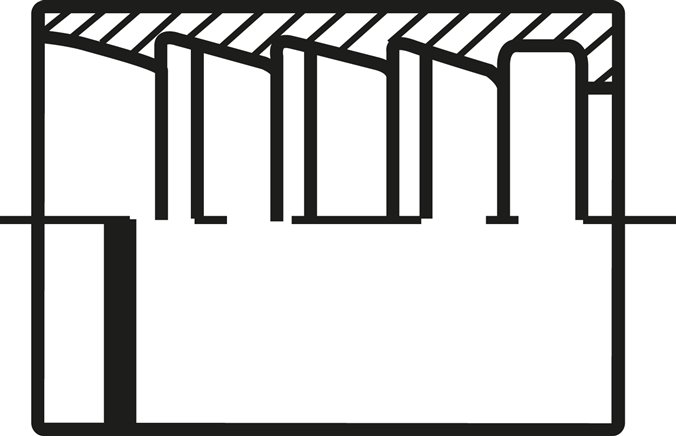

ES-Pressanschluss Hülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschält),, DN38
111-24ES ES-Pressanschluss Hülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschält), 60 x 70 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschältAnschlussgröße60 x 70 (Da x L)NW (mm)38BeschreibungPressfassung für Schlauch 1 SN (EN 853) (geschält + nicht geGewicht320 g / Stk.
Kompensator, DN200-PN10 (DIN/EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN200-PN10 (DIN/EN)AusführungStandardDN (mm)200PN (bar)10Axial-Stauchung (mm)35Axial-Streckung (mm)35Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)230D (mm)340Anzahl Löcher8Gewicht21 kg / Stk.

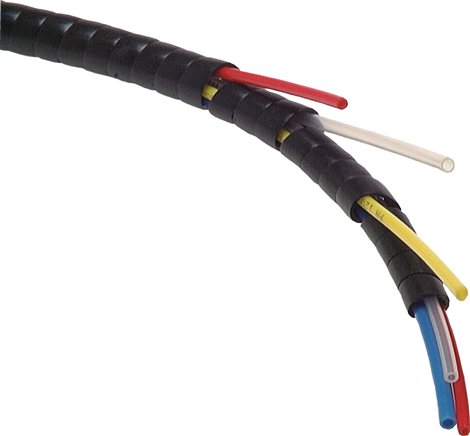

Bündelspirale 16x19mm blau, PE(geschnitten), 18 - 100mm
Werkstoffe:PE-Schlauch spiralisiert geschnittenAnwendung:Bündelung von Schläuchen, kleinen Rohren, elektrischen Kabeln usw., Schutz gegen Abrieb und VerschleißTemperaturbereich:-50°C bis +85°CWeitere Eigenschaften:FarbeblauAußen Ø (mm)19Innen Ø (mm)16Bündelbereich (mm)18 - 100Wendelbreite (mm)22Rollenlänge (m)25Gewicht95 g / Stk.

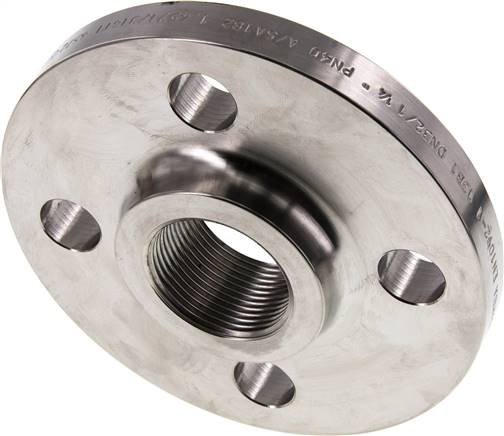

Gewindeflansch DN32-PN40 (DIN/EN), Rp 1-1/4", DIN 2567 & EN 1092-1 (Typ 13), 1.4
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN32-PN40 (DIN/EN)GRp 1-1/4"DN (mm)32PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)140H (mm)30k (mm)100d (mm)18Gewicht1,9 kg / Stk.

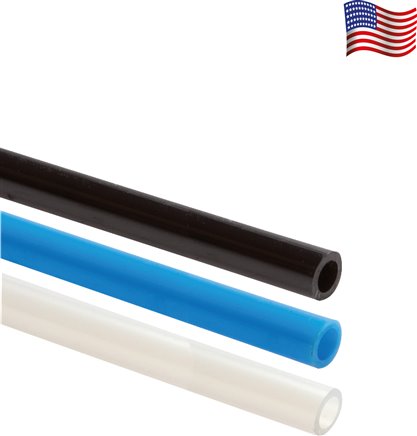

Polyethylen-Schlauch 5/16" x 4,7 mm, natur
Werkstoffe:LD-PE, Farbe Natur entspricht FDA 21 CFR 177.2600 (c) und NSF 51Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:50 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)5/16 x 4,7Außen Ø (mm)7,94FarbenaturBetriebsdruck (bar)16min. Biegeradius (mm)38Gewicht30 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
