18mm Eco-Gelenkbolzenschelle, 26 - 28mm, 1.4301 (W4)
Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 26 - 28 mm, Bandbreite 18 mm, empf. Anzugsdrehmoment 4,5 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite18 mmSpannbereich min.26 mmSpannbereich max.28 mmempf. Anzugsdrehmoment4.5 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

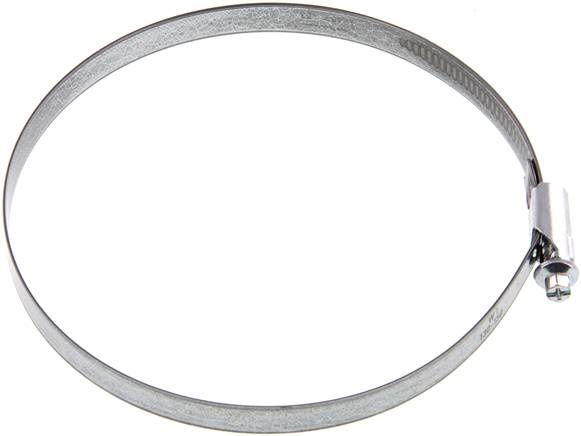

12mm Schlauchschelle 130 - 150mm, Stahl verzinkt (W1) (ABA)
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (ABA)AusführungStandardØ Spannbereich (mm)130 - 150SW (mm)7Gewicht65 g / Stk.
ES-Pressanschluss Hülse 2 SN (geschält), 33 x 40 (Da x L), DN16
120-10ES ES-Pressanschluss Hülse 2 SN (geschält), 33 x 40 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße33 x 40 (Da x L)NW (mm)16BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht100 g / Stk.
Polyamid-Schlauch flexibel, 15 x 12 mm, schwarz, 100 mtr. Rolle
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)15 x 12Farbe*schwarzBetriebsdruck (bar)13min. Biegeradius (mm)90Gewicht6 kg / Stk.
Silikonschlauch, gewebeverstärkt 8 x 15 mm, rot
Ausführung:Innenseele transparent, Außenhaut rot (talkumiert), Gewebeeinlage aus Polyester, 70° Shore-Härte (? 5°), Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-50°C bis +180°C (kurzzeitig +200°C)Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)8 x 15Betriebsdruck (bar)10Berstdruck (bar)30Gewicht155 g / Stk.
Pressanschluss DKR (90°), G 1"
1.243-16A Pressanschluss DKR (90°), G 1"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1"DN (mm)25BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht500 g / Stk.
4SH-Pressanschluss SFS (45°), 47,6 (1")
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße47,6 (1)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht800 g / Stk.
12mm Schlauchschelle 80 - 100mm, Stahl verzinkt (W1) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)80 - 100SW (mm)7Gewicht50 g / Stk.
Pressanschluss DKO-L (gerade), M 12 x 1,5 (6 L)
1.051-3-4A Pressanschluss DKO-L (gerade), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 12 x 1,5 (6 L)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht32 g / Stk.
Drahtschlauchschelle 158 - 165mm, 1.4301
SSDS165ES Drahtschlauchschelle 158 - 165mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)158 - 165Gewicht65 g / Stk.
Vorschweißflansch DN65-PN16 (EN), EN 1092-1 (Typ 11), 76,1mm, Stahl schwarz
Bilder: Exemplarische Darstellung Optional: PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -EN Weitere Eigenschaften: Werkstoff Stahl schwarz Bohrungen 8 Flanschanschluss DN65-PN16 (EN) D (mm) 76,1 DN (mm) 65 PN (bar) 16 Norm EN 1092-1 (Typ 11) S (mm) 2,9 A (mm) 185 H (mm) 45 d-1 (mm) 18 k (mm) 145 Gewicht 3 kg / Stk.
Pressanschluss RSS (90°), 12 S, DN 8
1.129-5A Pressanschluss RSS (90°), 12 SWeitere Eigenschaften:BauformRSS (90°)Anschlussgröße12 SDN (mm)8BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht39 g / Stk.
Schlauchhülse für Niederdruckschlauch DN20(27,5 - 28mm), ES
Werkstoffe:1.4301Weitere Eigenschaften:NW (mm)20Hülse Ø innen (mm)28,5Schlauch Ø außen (mm)27,5 - 28Bodenloch (mm)20,5Gewicht16 g / Stk.
PTFE-Schlauch, 12 x 10 mm, gelb, Meterware
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)12 x 10FarbegelbBetriebsdruck** (bar)12min. Biegeradius (mm)90Gewicht75 g / Stk.
Polyurethan-Schlauch 4 x 2 mm, natur, 100 mtr. Rolle
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)4 x 2FarbenaturBetriebsdruck (bar)21min. Biegeradius (mm)15Gewicht1,1 kg / Stk.
Polyethylen-Schlauch, 11,6 x 9 mm, natur, Meterware
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)11,6 x 9Farbenatur*Betriebsdruck (bar)7min. Biegeradius (mm)50Gewicht37 g / Stk.

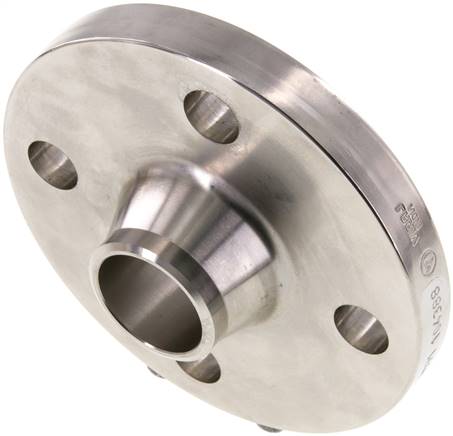

Vorschweißflansch DN25-PN16 (DIN), DIN 2633, 33,7mm, 1.4571
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN16 (DIN)D (mm)33,7DN (mm)25PN (bar)16NormDIN 2633S (mm)2,6A (mm)115H (mm)38d-1 (mm)14k (mm)85Gewicht1,2 kg / Stk.
ES-Pressanschluss AGN (gerade), NPTF 1", DN19
1.300-16-12ES ES-Pressanschluss AGN (gerade), NPTF 1"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1"NW (mm)19BeschreibungNPTF-Außengewinde, konisch dichtend

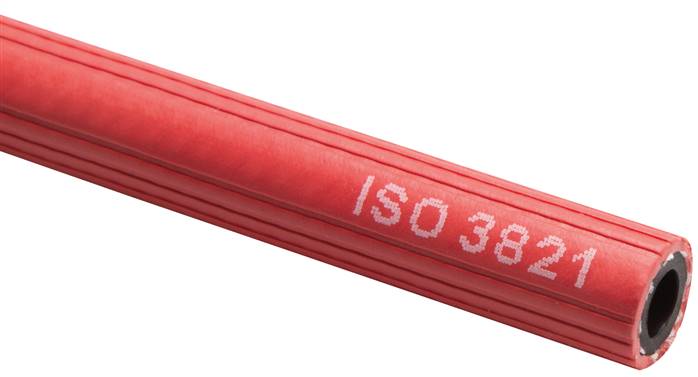

Acetylen-Schlauch DIN EN ISO 3821 (DIN8541/EN559) 9x3,5mm
Werkstoffe:Innenseele: Gummi, schwarz, glatt, Außendecke: Gummi, rot, gerieftTemperaturbereich:-30°C bis +70°CBetriebsdruck:20 bar (Berstdruck: 60 bar)Einsatzbereich:Zum Anschluss von Gasarmaturen, geeignet für Acetylen, Wasserstoff, Kohlendioxid, Argon und StickstoffRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)9Wandstärke (mm)3,5Schlauch Ø außen (mm)16Gewicht210 g / Stk.

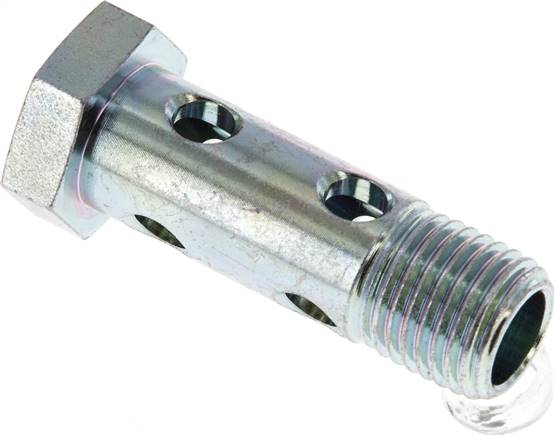

Hohlschraube 2-fach, M 14 x 1,5, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:GewindeM 14 x 1,5passend für Ø Ring (mm)14L (mm)42SW (mm)19Gewicht38 g / Stk.

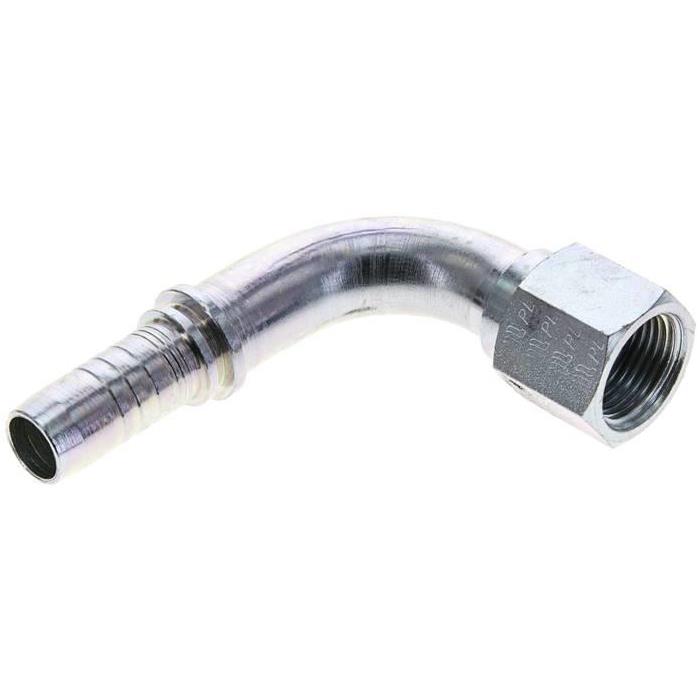

Pressanschluss DKR (90°), G 5/8"
1.243-10A Pressanschluss DKR (90°), G 5/8"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 5/8"DN (mm)16BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht210 g / Stk.
ES-4SH-Pressanschluss SFS (gerade), 54,0 (1-1/4"), DN 31
5.421-20ES ES-4SH-Pressanschluss SFS (gerade), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße54,0 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
Vorschweißflansch DN150-PN6 (DIN/EN), DIN 2631 & EN 1092-1 (Typ 11), 168,3mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN150-PN6 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)265H (mm)48d-1 (mm)18k (mm)225Gewicht5 kg / Stk.
ES-4SH-Pressanschluss DKO (45°), M 42 x 2 (30 S), DN25
5.085-16ES ES-4SH-Pressanschluss DKO (45°), M 42 x 2 (30 S)Weitere Eigenschaften:BauformDKO (45°)AnschlussgrößeM 42 x 2 (30 S)NW (mm)25BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-StutzenGewicht700 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?

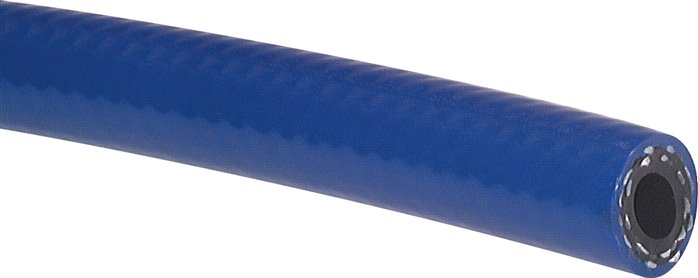

Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
