Blindflansch DN25-PN16 (DIN),DIN 2527, 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN16 (DIN)DN (mm)25PN (bar)16NormDIN 2527A (mm)115b (mm)16k (mm)85d (mm)14Gewicht1,3 kg / Stk.
ES-4SH-Pressanschluss DKO (90°), M 52 x 2 (38 S), DN 31
5.089-20ES ES-4SH-Pressanschluss DKO (90°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO (90°)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-Stutzen
ES-Pressanschluss SFS (90°), 79,4 (2"), DN51
1.471-32ES ES-Pressanschluss SFS (90°), 79,4 (2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße79,4 (2)NW (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Leichter Saug-Schlauch, PVC-Superflex grau, 35mm
Werkstoffe:Weich-PVC hellgrau, Stützwendel Hart-PVC weiß (innen glatt, außen gewellt)Temperaturbereich:-15°C bis +60°CAnwendung:Als hochflexible Verbindung zwischen Ventilatoren und Arbeitsplätzen, Staubsaugerindustrie, Be- und Entlüftung, Maschinenbau, Klimatechnik. Zur Absaugung von leichten Holz- oder Kunststoffspänen. Auch hervorragend als Kabelschutzschlauch einsetzbar.Weitere Eigenschaften:Schlauch Ø innen (mm)35min. Biegeradius (mm)35Betriebsdruck (bar)-0,5 bis 0Rollenlänge (m)50Gewicht220 g / Stk.
Silikon-Heißluftschlauch, einlagig, 95mm
Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen freiliegender FederspiraleTemperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)95Betriebsdruck (bar)-0,27 bis 0,9Gewicht500 g / Stk.
Blindflansch DN25-PN160 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN160 (DIN/EN)DN (mm)25PN (bar)160NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)140b (mm)24k (mm)100d (mm)18Gewicht2,6 kg / Stk.
3 TE Schlauch, EN 854, DN 19
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)28,8Betriebsdruck (bar)70Berstdruck (bar)280min. Biegeradius (mm)130Size Kenngröße12Gewicht500 g / Stk.
PUR-Spiralschlauch 6 x 4mm m. Kupplung, 8,0mtr. Arbeitslänge, NW 7,2
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:Arbeitslänge (m)8,0Schlauch Ø außen x innen (mm)6 x 4Wickel Ø innen (mm)30Gewicht410 g / Stk.

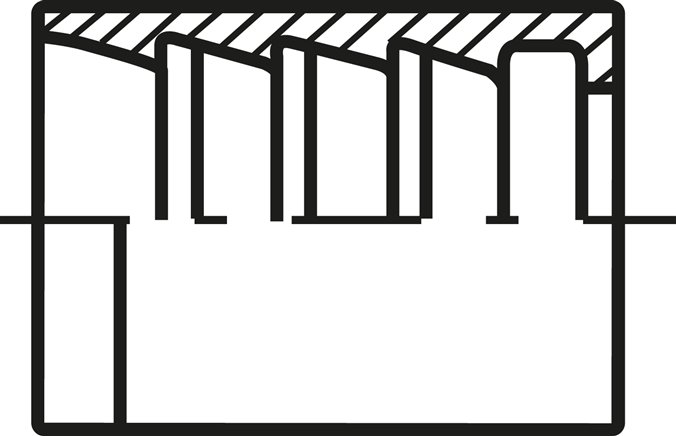

Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 33,0 x 41,7 (Da x L)
721-12A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 33,0 x 41,7 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße33,0 x 41,7 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht60 g / Stk.
Pressanschluss DKR (gerade), G 2"
1.203-32A Pressanschluss DKR (gerade), G 2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 2"DN (mm)51BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht950 g / Stk.
PA-Spiralschlauch 12 x 9 mm, natur, 5,0 mtr. Arbeitslänge
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)12 x 9FarbenaturBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht500 g / Stk.
2 SN Schlauch, EN 853, DN 51, schwarze Oberdecke
Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)51Schlauch Ø innen (mm)50,8Schlauch Ø außen (mm)66,2Betriebsdruck (bar)90Berstdruck (bar)420min. Biegeradius (mm)630Size Kenngröße32Gewicht3,1 kg / Stk.
Pressanschluss STW, Zapfen: Ø 11 mm, Lager: Ø 22 mm, Stahl verzinkt, DN 6 - 11mm
*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformSTWAnschlussgrößeZapfen: Ø 11 mm, Lager: Ø 22 mmDN (mm)6BeschreibungStecknippel für Waschgerätepistole mit Lager als HaltescheibGewicht32 g / Stk.
ES-4SH-Pressanschluss SFS (gerade), 47,6 (1"), DN25
5.421-16ES ES-4SH-Pressanschluss SFS (gerade), 47,6 (1")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
SAE-Flanschhälften 1/2"-SAE (6000 PSI) (31,8mm), Stahl verzinkt
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1/2-SAE (6000 PSI)für Flansch Ø (mm)31,8D (mm)56C (mm)40,5L (mm)8,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M8X30Betriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M8X30 12.9Gewicht175 g / Stk.

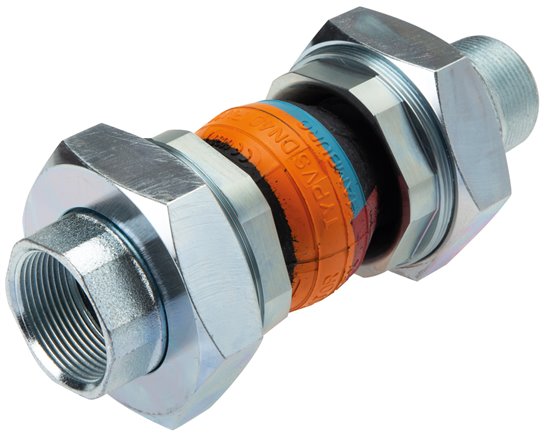

Kompensator, DN32, G 1-1/4" (IG)-G 1-1/4" (IG), NBR
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1G 1-1/4 (IG)G2G 1-1/4 (IG)Ausführung BalgNBRAusführungInnengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)187SW1 (mm)75SW2 (mm)47Gewicht2,5 kg / Stk.
Prevost Polyamid-Spiralschlauch ohne Verschraubungen Länge:24m
Max. Betriebsdruck: 10 barLänge: 24 m max.Durchmesser Innen/ Außen (mm): 12,7 x 16Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien

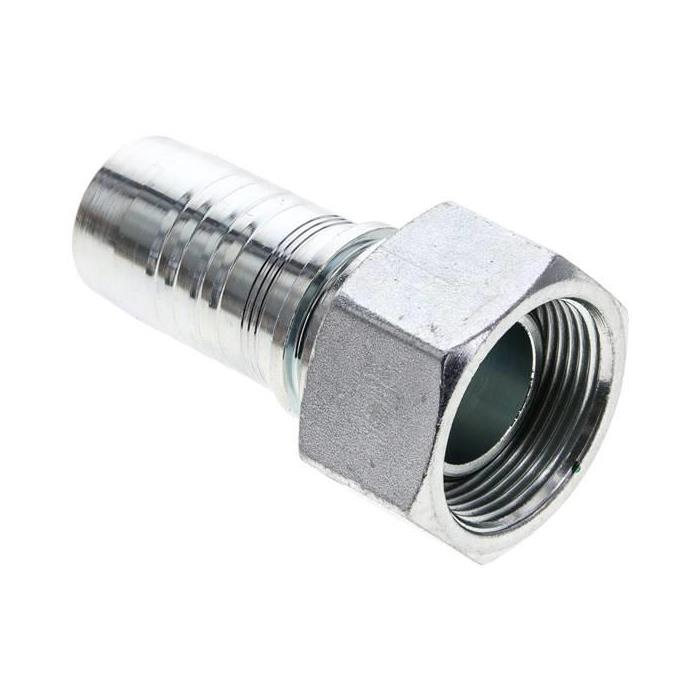

Pressanschluss DKR (gerade), G 1-1/4"
1.203-20A Pressanschluss DKR (gerade), G 1-1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/4"DN (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht440 g / Stk.

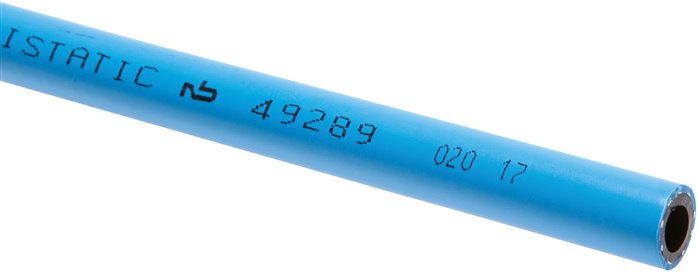

Antistatik-Druckluft-PVC-Schlauch 7x14,0mm
Werkstoffe:Innenseele: PVC schwarz, glatt, antistatisch, Außendecke: PVC blau, glatt, witterungs- und ölbeständig, Gewebeeinlage: PolyesterfadenTemperaturbereich:-20°C bis +90°CBetriebsdruck:16 bar (Berstdruck: 60 bar)Elektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Druckluftschlauch für Industrie, Werkstatt, Tankstelle und Lackieranlagen in Antistatik-Ausführung. Witterungsbeständige Außendecke, gute Temperaturbeständigkeit, auch für nicht aggressive Flüssigkeiten geeignet.Rollenlänge:20 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)7Schlauch Ø außen (mm)14,0min. Biegeradius (mm)21Gewicht160 g / Stk.

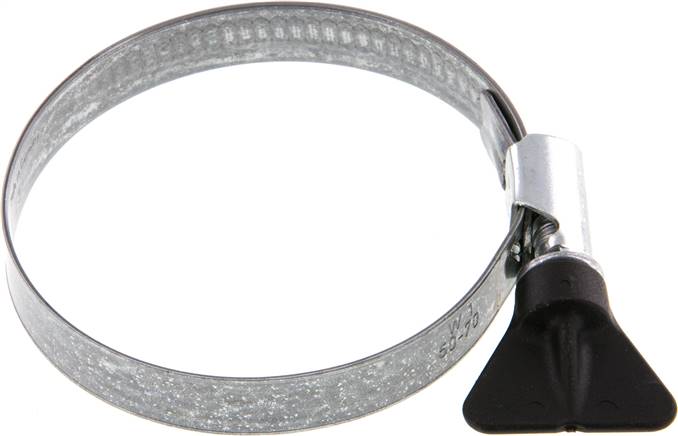

12mm Schlauchschelle 50 - 70mm, Stahl verzinkt (W1) (NORMA) mit Flügelgriff
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)50 - 70SW (mm)7Gewicht38 g / Stk.

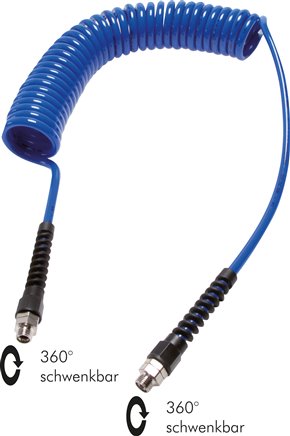

PUR-Spiralschlauch G 1/4"-8 x 5 mm, 6,0 mtr. Arbeitslänge
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CBetriebsdruck:8 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden*wird ohne Knickschutzspirale geliefertWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)8 x 5GewindeG 1/4"Wickel Ø innen (mm)24ErsatzfittingSPK 14/85 PUGewicht290 g / Stk.
Pressanschluss SFL (gerade), 50,8 (1-1/4"), DN 25
1.420-20-16A Pressanschluss SFL (gerade), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße50,8 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Standard-BaureiheGewicht350 g / Stk.
4SH-Pressanschluss SFS (45°), 41,3 (3/4"), DN 19
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht330 g / Stk.
PA-Spiralschlauch G 3/8"-12 x 9 mm, 2,5 mtr. Arbeitslänge, natur
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)12 x 9GewindeG 3/8"Betriebsdruck (bar)19FarbenaturWickel Ø innen (mm)90NormDIN 73378Gewicht450 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
