Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 36 x 2 (25 S)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht310 g / Stk.

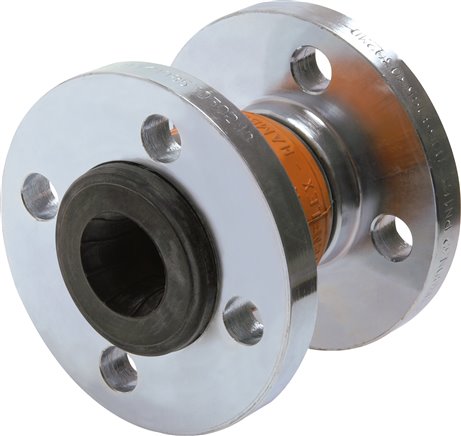

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN300-PN10 (DIN/EN)Ausführung BalgButyl (CIIR)DN (mm)300PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)5L (mm)200B (mm)25D (mm)445Di (mm)312 ? 5

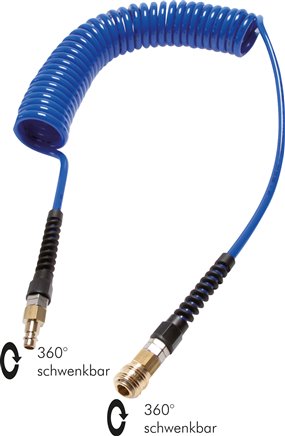

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)8 x 5Wickel Ø innen (mm)24Gewicht460 g / Stk.

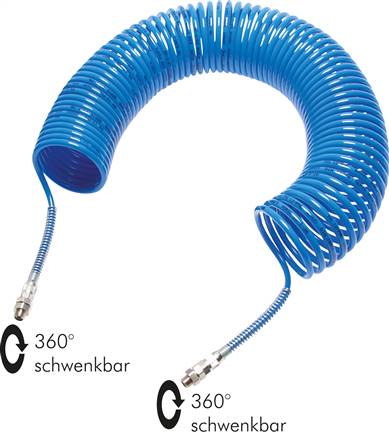

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)15 x 12GewindeG 1/2"Betriebsdruck (bar)15FarbenaturWickel Ø innen (mm)150NormDIN 73378Gewicht850 g / Stk.

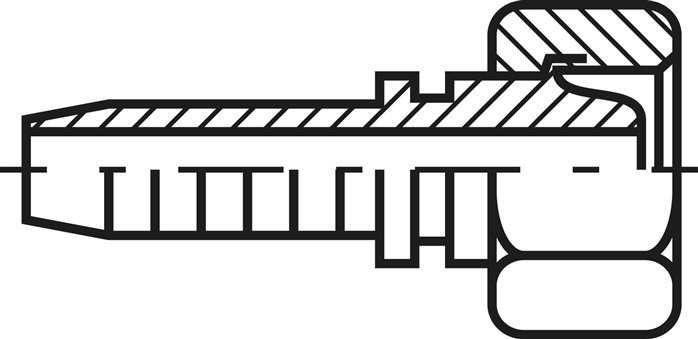

1.041-6ES ES-Pressanschluss DKL (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 18 x 1,5 (12 L)NW (mm)10BeschreibungUniversal-Dichtkopf mit Überwurfmutter, passend auf 60°-StutGewicht50 g / Stk.

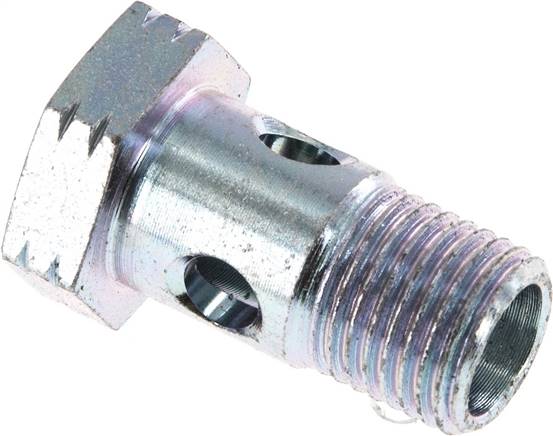

Werkstoffe:Stahl verzinktWeitere Eigenschaften:GewindeG 1/4"passend für Ø Ring (mm)14,0L (mm)25SW (mm)19Gewicht27 g / Stk.

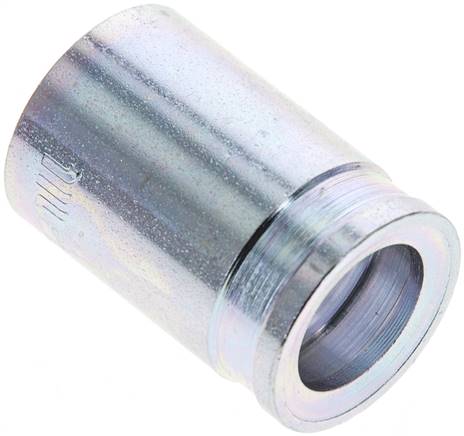

721-06A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 22 x 33 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße22 x 33 (Da x L)DN (mm)10BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht25 g / Stk.

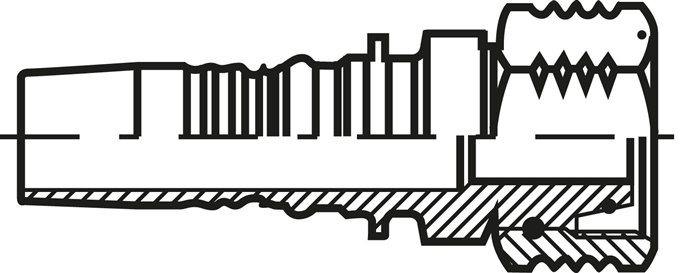

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht1,1 kg / Stk.

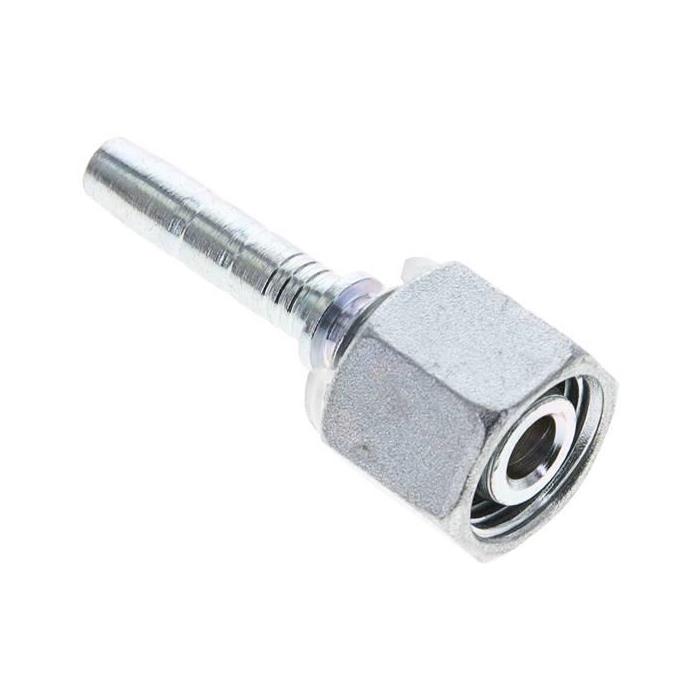

1.051-5-4A Pressanschluss DKO-L (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht36 g / Stk.

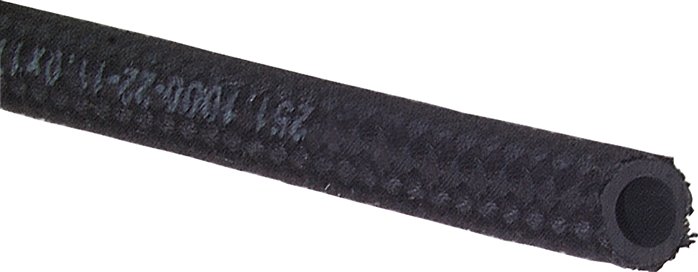

Temperaturbereich:Diesel, Wasser, Luft und Heizöl: -30°C bis +80°C (Kraftstoffe bis 50% Benzolgehalt: -30°C bis +70°C)Einsatzbereich:für handelsübliche Kraftstoffe wie Benzin (E10 geeignet), Diesel, Heizöl, Wasser und LuftRollenlänge:20 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)25,0Schlauch Ø außen (mm)33,0Betriebsdruck (bar)7Gewicht490 g / Stk.

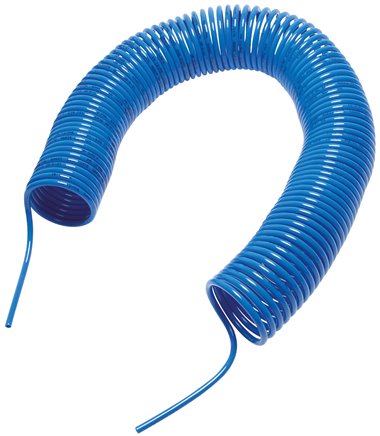

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)8 x 6FarbegrünBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht220 g / Stk.
1.420-12-10ES ES-Pressanschluss SFL (gerade), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße38,1 (3/4)NW (mm)16BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

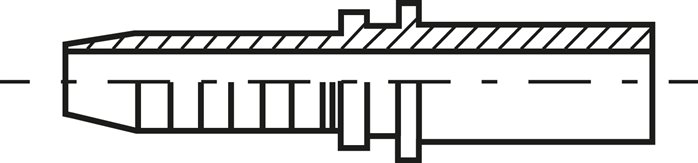

1.105-16A Pressanschluss RSL (45°), 28 LWeitere Eigenschaften:BauformRSL (45°)Anschlussgröße28 LDN (mm)25BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht270 g / Stk.

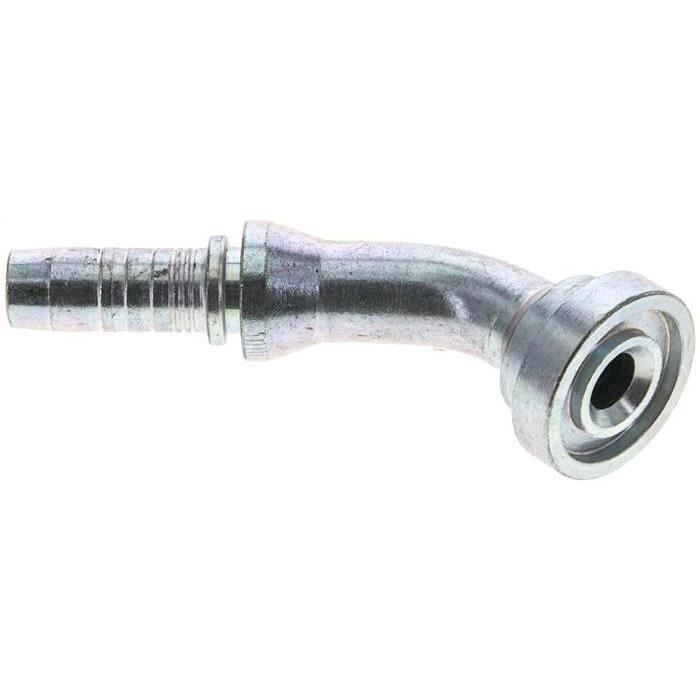

1.451-8A Pressanschluss SFS (45°), 31,7 (1/2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße31,7 (1/2)DN (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht140 g / Stk.

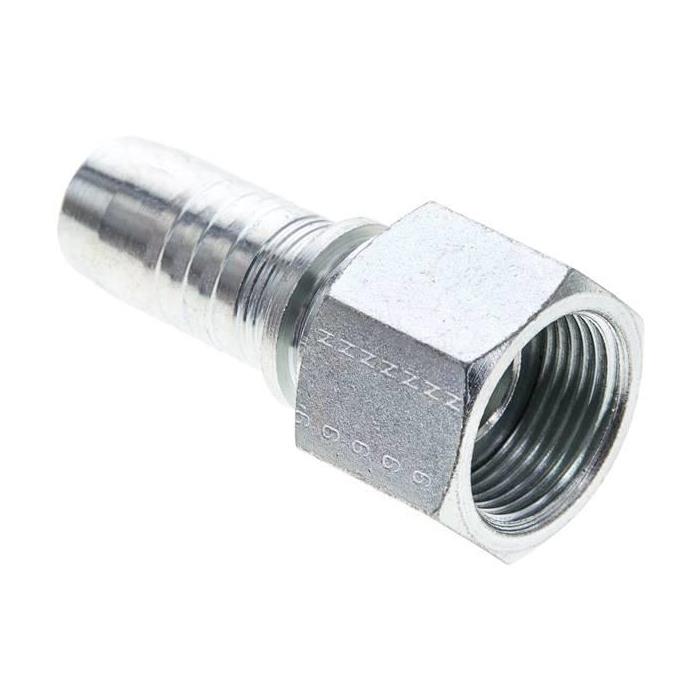

1.252-12A Pressanschluss DFR (gerade), G 3/4"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 3/4"DN (mm)19BeschreibungBSP-Gewinde, flachdichtend, (G-Gewinde) mit ÜberwurfmutterGewicht145 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)8 x 6FarbeblauBetriebsdruck** (bar)18min. Biegeradius (mm)40Gewicht5 kg / Stk.

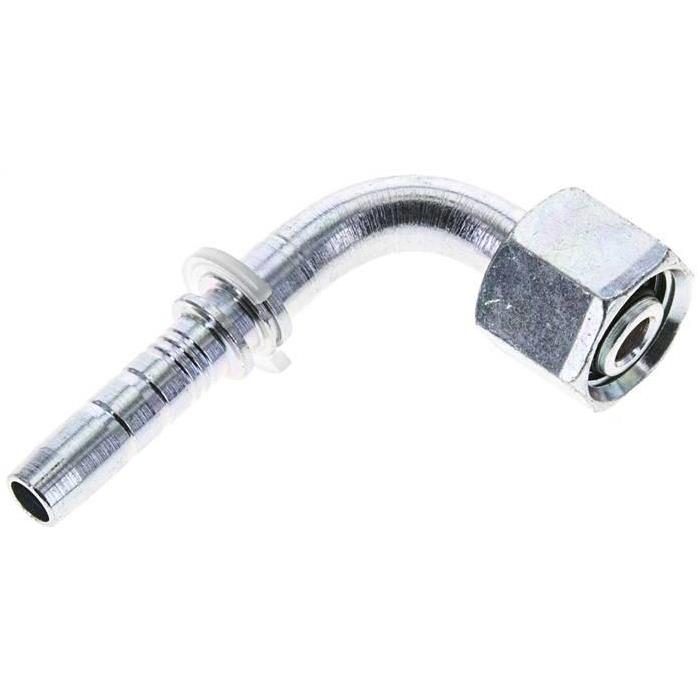

1.059-5A Pressanschluss DKO-L (90°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht47 g / Stk.

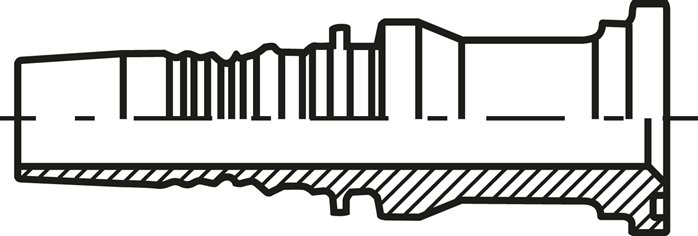

1.421-20-16ES ES-Pressanschluss SFS (gerade), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße54,0 (1-1/4)NW (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)4 x 2FarbegrünBetriebsdruck (bar)21min. Biegeradius (mm)15Gewicht1,1 kg / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4,3 x 3FarbegrünBetriebsdruck (bar)12min. Biegeradius (mm)15Gewicht10 g / Stk.
1.343-32A Pressanschluss DKJ (45°), UN 2-1/2"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 2-1/2-12DN (mm)51BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht2,9 kg / Stk.

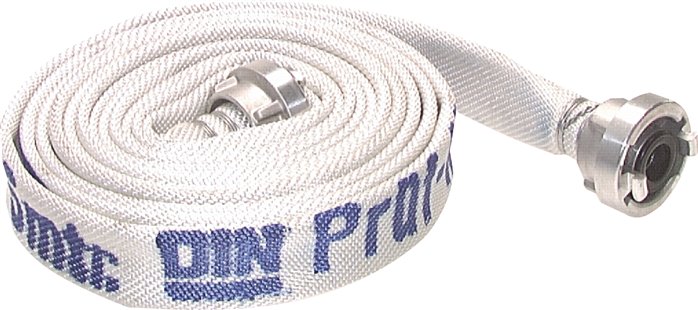

Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)42Schlauchlänge (m)5Storz-Alukupplung52-CKnaggenabstand66Gewicht1,8 kg / Stk.

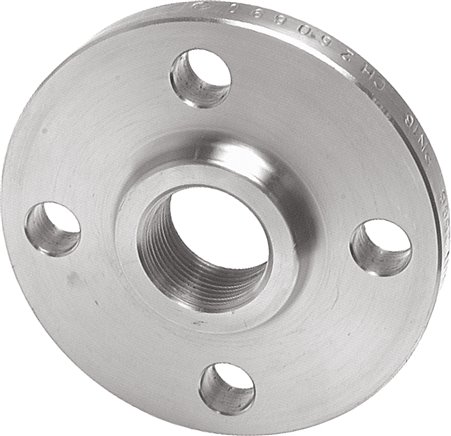

Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN16 (DIN/EN)GRp 3"DN (mm)80PN (bar)16NormDIN 2566 & EN 1092-1 (Typ 13)A (mm)200H (mm)34k (mm)160d (mm)18Gewicht4 kg / Stk.

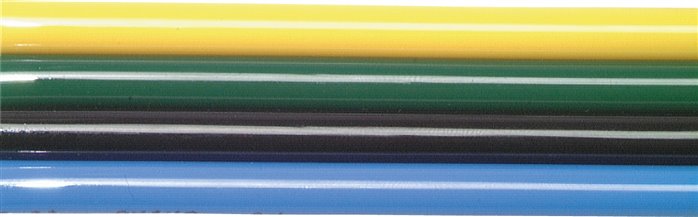

Anwendung:Mit den PU-Mehrfachschläuchen ist eine übersichtliche Montage von z.B. Ventilen zu Zylindern möglich. Zur Montage wird das Schlauchpaar an den beiden Schlauchenden mit einem scharfen Messer aufgetrennt und dann mit dem Schlauchanschluss verbunden. Ggf. sollten die Schlauchenden nochmals sauber abgeschnitten werden.Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95-98 AInformation:Ideal zur übersichtlichen Montage von Zylindern und Ventilen!Weitere Eigenschaften:AusführungQuattro-Schlauch (4-fach)Schlauch Ø außen x innen (mm)4 x 2,5Betriebsdruck (bar)12Rollenlänge (m)25Standardfarbenblau - schwarz - grün - gelbGewicht39 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.

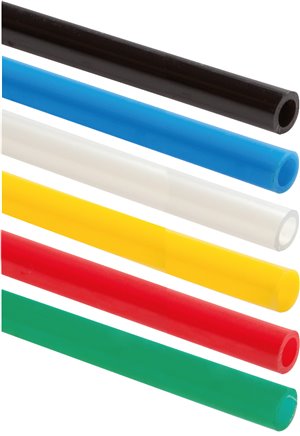

Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
