1.081-5-6ES ES-Pressanschluss DKO-S (gerade), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 20 x 1,5 (12 S)NW (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht60 g / Stk.

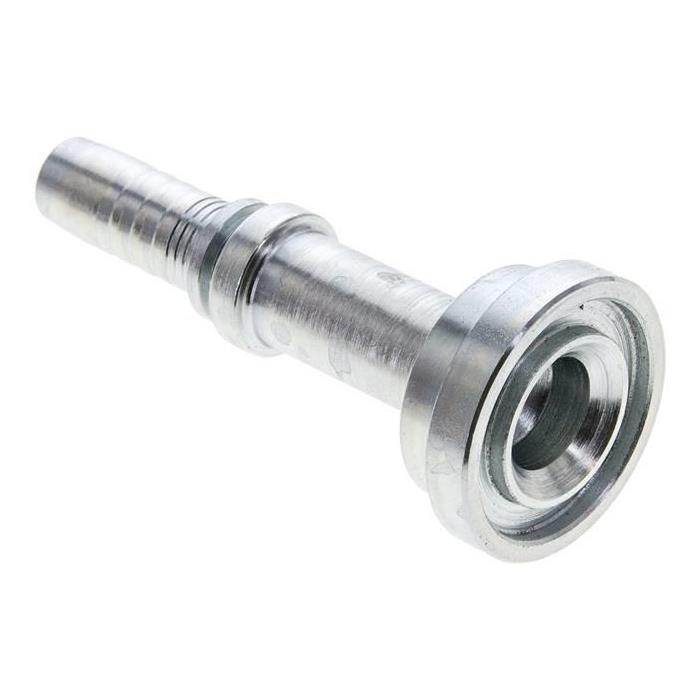

1.420-12-8A Pressanschluss SFL (gerade), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße38,1 (3/4)DN (mm)12BeschreibungSAE-Flansch, Standard-BaureiheGewicht145 g / Stk.
1.085-8ES ES-Pressanschluss DKO-S (45°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 24 x 1,5 (16 S)NW (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht140 g / Stk.

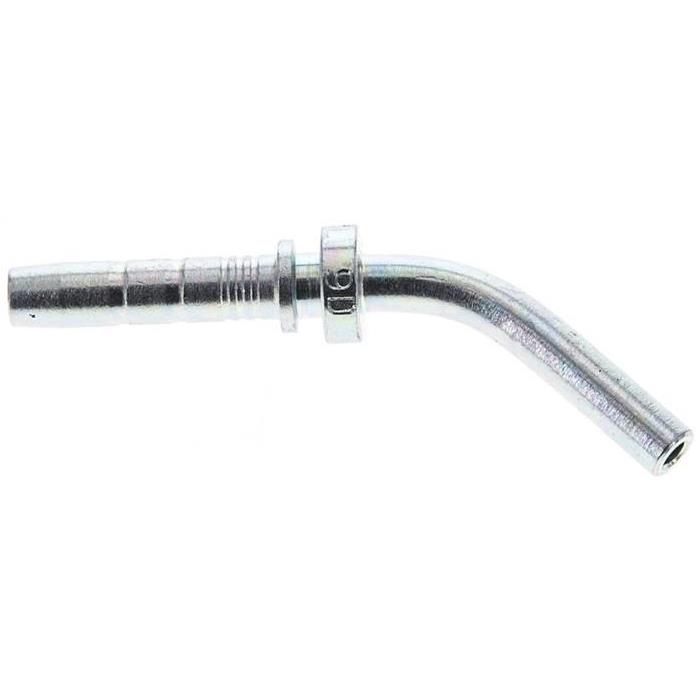

1.105-3-4A Pressanschluss RSL (45°), 6 LWeitere Eigenschaften:BauformRSL (45°)Anschlussgröße6 LDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht15 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)6 x 4GewindeG 1/8"Betriebsdruck (bar)27FarbegelbWickel Ø innen (mm)60NormDIN 73378Gewicht300 g / Stk.

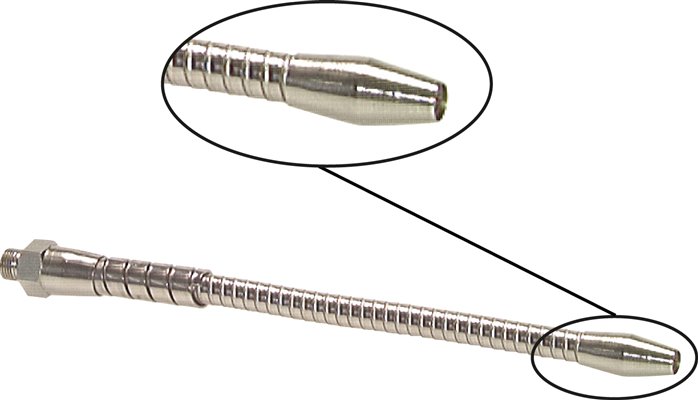

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)320min. Biegeradius (mm)110GewindeG 1/2"DN (mm)10Gewicht500 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)8 x 6FarbegelbBetriebsdruck** (bar)18min. Biegeradius (mm)40Gewicht4,9 kg / Stk.

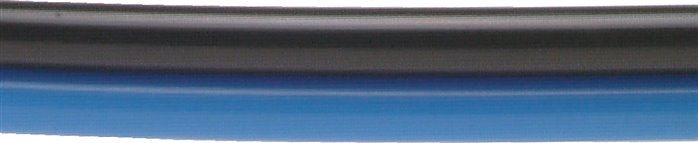

Anwendung:Mit den PA-Mehrfachschläuchen ist eine übersichtliche Montage von z.B. Ventilen zu Zylindern möglich. Zur Montage wird das Schlauchpaar an den beiden Schlauchenden mit einem scharfen Messer aufgetrennt und dann mit den Schlauchanschlüssen verbunden. Ggf. sollten die Schlauchenden nochmals sauber abgeschnitten werden. Der Werkstoff Polyamid gewährleistet eine gute chemische Resistenz und hohe Betriebsdrücke auch bei hohen Temperaturen.Eigenschaften:Halbstarr, gut verlegbar und knickstabil.Temperaturbereich:-40°C bis +90°CShore-Härte:61 DWeitere Eigenschaften:AusführungDuo-Schlauch (2-fach)Schlauch Ø außen x innen (mm)10 x 8Betriebsdruck (bar)15Rollenlänge (m)50Standardfarbenblau - schwarzGewicht60 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)15 x 12FarbeblauBetriebsdruck (bar)15Wickel Ø innen (mm)150NormDIN 73378Gewicht400 g / Stk.

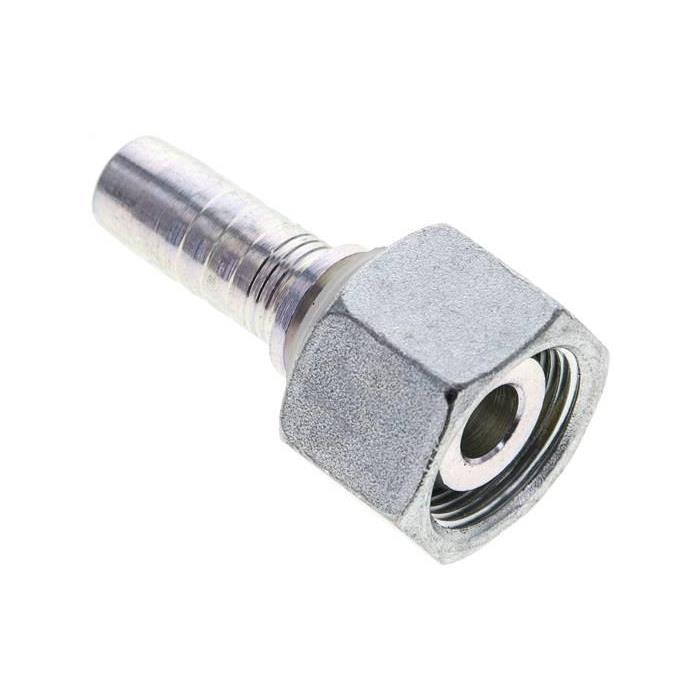

1.141-8A Pressanschluss DKF (gerade), M 24 x 1,5 (16,75)Weitere Eigenschaften:BauformDKF (gerade)AnschlussgrößeM 24 x 1,5 (16,75)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter passend auf 24°-Stutzen franz. Gewicht115 g / Stk.

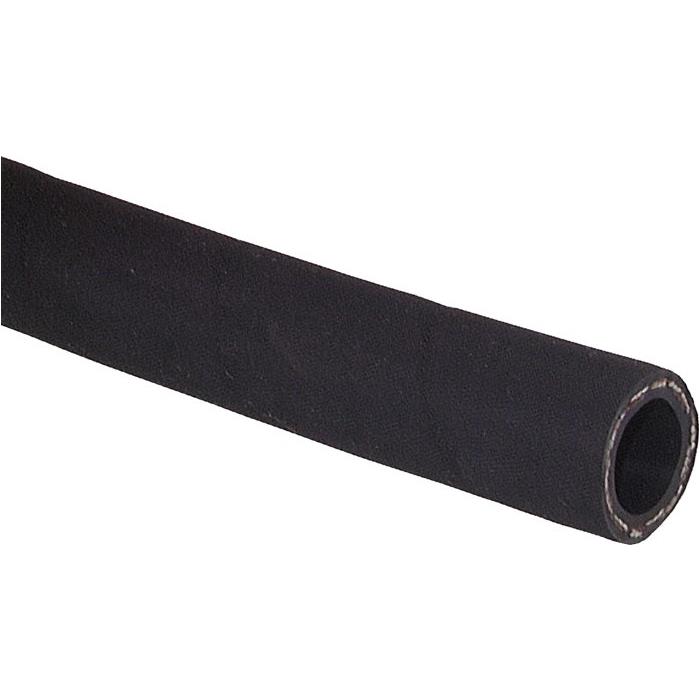

Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)10Schlauch Ø innen (mm)9,5Schlauch Ø außen (mm)16,1Betriebsdruck (bar)63Berstdruck (bar)252min. Biegeradius (mm)60Size Kenngröße6Gewicht180 g / Stk.

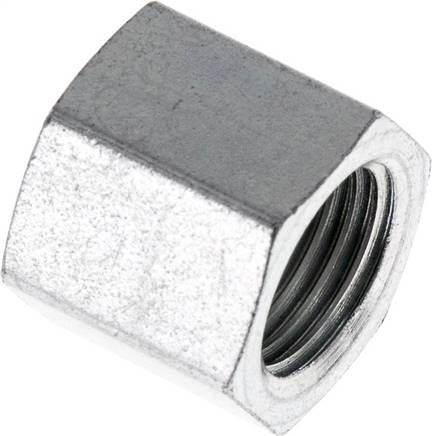

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)6GewindeG 1/4"Ø Bohrung (mm)9,5Schlüsselweite (mm)17Gewicht16 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)12 x 9FarbeschwarzBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378 & DIN 74324Gewicht500 g / Stk.

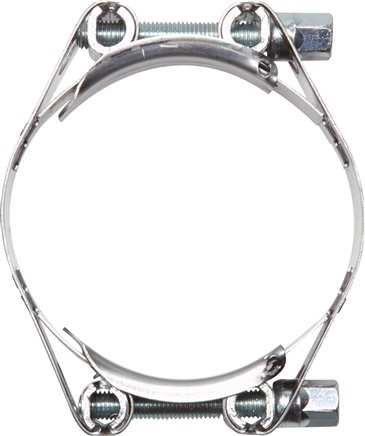

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)296 - 316Bandbreite (mm)25Gewicht380 g / Stk.

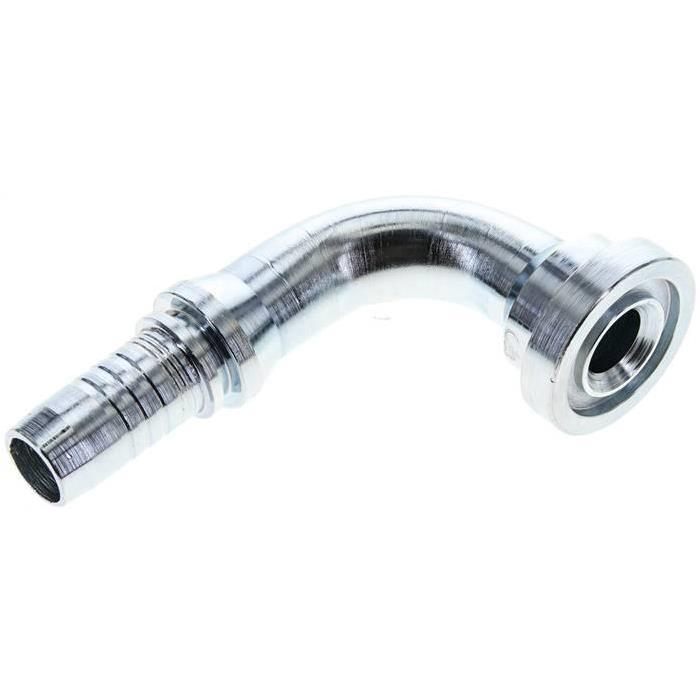

1.471-12A Pressanschluss SFS (90°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht320 g / Stk.
1.353-6-5ES ES-Pressanschluss DKJ (90°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 9/16-18NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht65 g / Stk.

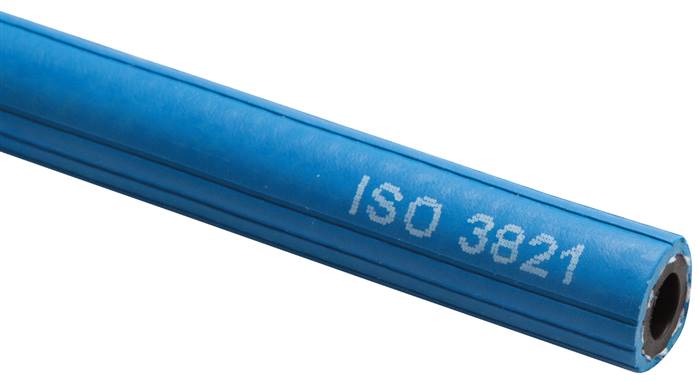

Werkstoffe:Innenseele: Gummi, schwarz, glatt, Außendecke: Gummi, blau, gerieftTemperaturbereich:-30°C bis +70°CBetriebsdruck:20 bar (Berstdruck: 60 bar)Einsatzbereich:Zum Anschluss von SauerstoffarmaturenRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)6Wandstärke (mm)5,0Schlauch Ø außen (mm)16Gewicht250 g / Stk.
1.055-8ES ES-Pressanschluss DKO-L (45°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 22 x 1,5 (15 L)NW (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht110 g / Stk.

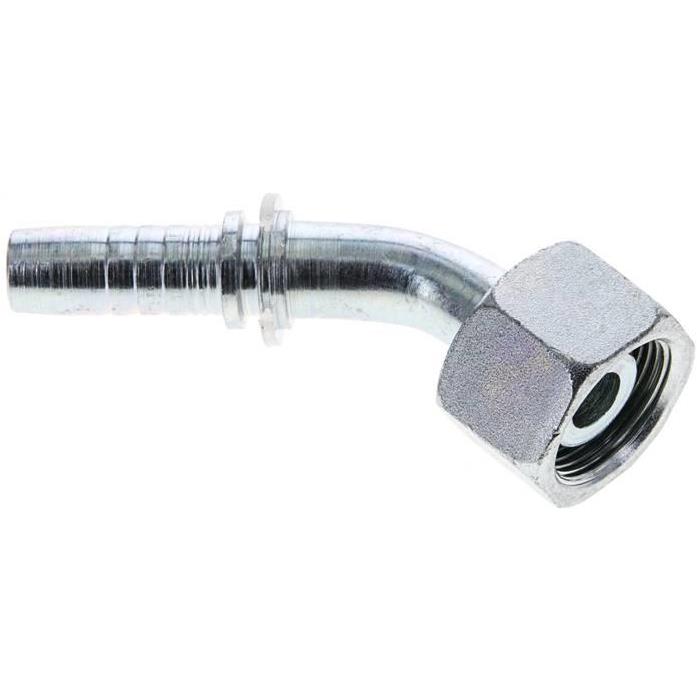

1.085-8A Pressanschluss DKO-S (45°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht130 g / Stk.

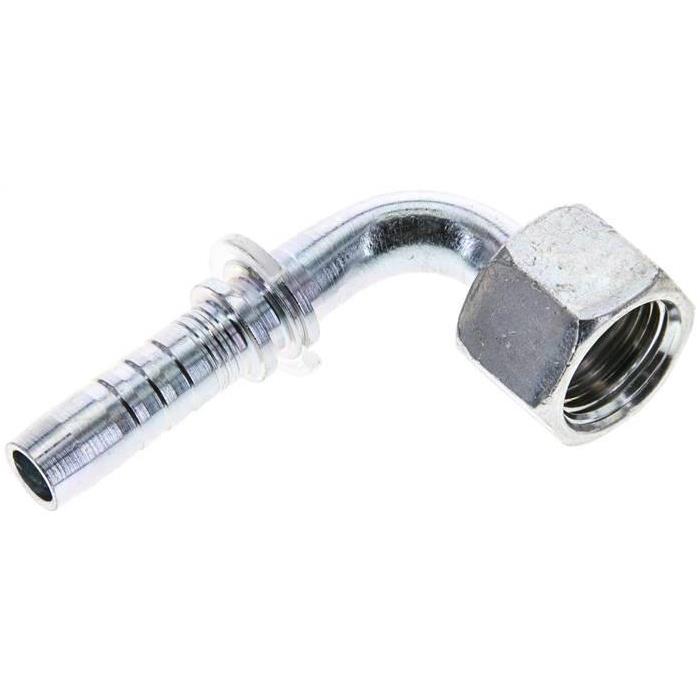

1.355-6A Pressanschluss ORFS (90°), UN 11/16"-16Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUN 11/16-16DN (mm)10BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht55 g / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN100-PN16 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)100PN (bar)16Axial-Stauchung (mm)23Axial-Streckung (mm)23Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)180D (mm)220Anzahl Löcher8Gewicht10 kg / Stk.
1.059-8ES ES-Pressanschluss DKO-L (90°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 22 x 1,5 (15 L)NW (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht115 g / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild2-SAE (3000 PSI)für Flansch Ø (mm)71,4D (mm)102C (mm)77,8L (mm)13,50Betriebsdruck* Schrauben 8.8 (bar)160passende Schrauben 8.8912-M12X35 ESBetriebsdruck* Schrauben 10.9 (bar)200passende Schrauben 10.9912-M12X35 12.9Gewicht550 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

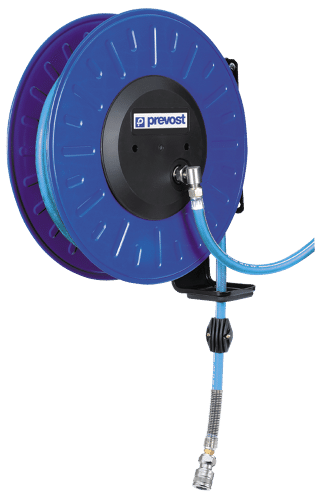

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
