Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)5 x 3FarbegrünBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378Gewicht70 g / Stk.

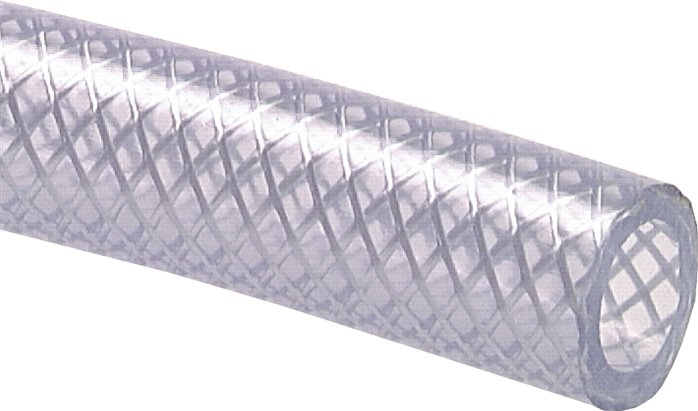

Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:Ausführung200 mtr. RolleSchlauch Ø innen (mm)16,2 (5/8)Schlauch Ø außen (mm)23,6FarbetransparentBetriebsdruck* bei 20°C (bar)16Betriebsdruck* bei 40°C (bar)12Rollenlänge (m)200Gewicht55 kg / Stk.

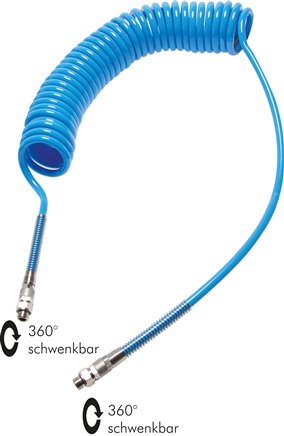

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeidenWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)6 x 4GewindeG 1/4"Wickel Ø innen (mm)30Gewicht240 g / Stk.

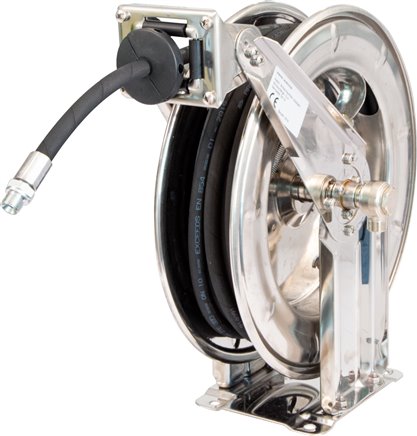

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +100°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Gummi-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.Weitere Eigenschaften:WerkstoffStahl lackiertSchlauchlänge (m)10DN (mm)12Betriebsdruck (bar)50Eingang (Außengewinde)G 1/2"Ausgang (Außengewinde)G 1/2"ZubehörSAWP 50Gewicht16 kg / Stk.

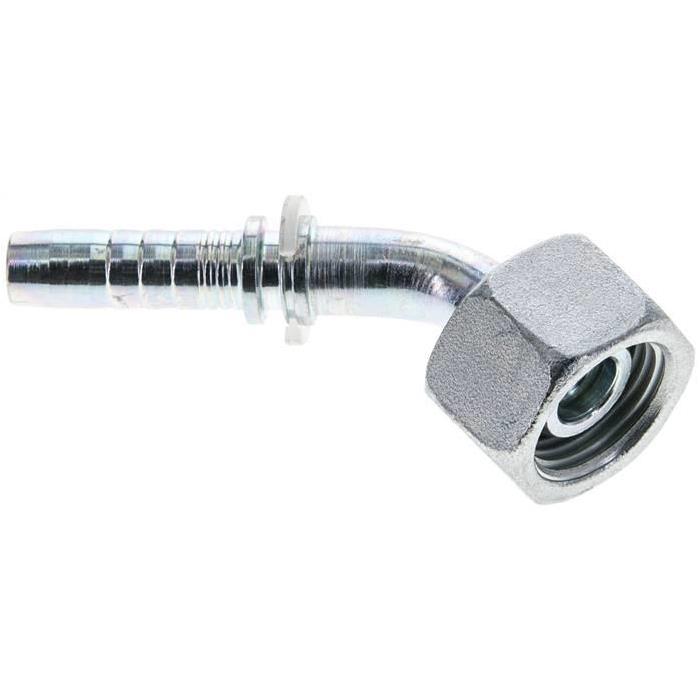

1.233-8-6A Pressanschluss DKR (45°), G 1/2"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1/2"DN (mm)10BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht90 g / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN250-PN10 (DIN/EN)AusführungStandardDN (mm)250PN (bar)10Axial-Stauchung (mm)26Axial-Streckung (mm)26Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)245D (mm)395Anzahl Löcher12Gewicht28 kg / Stk.

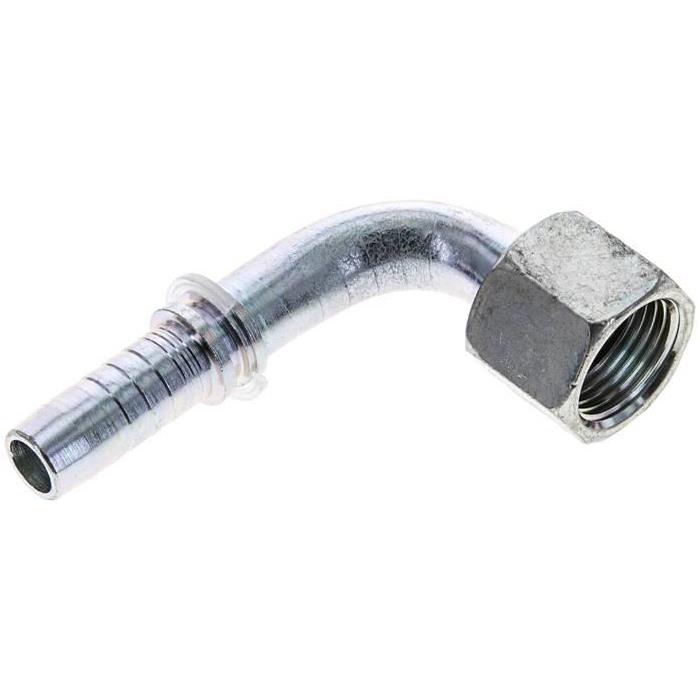

1.353-10-8A Pressanschluss DKJ (90°), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/8-14DN (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht120 g / Stk.

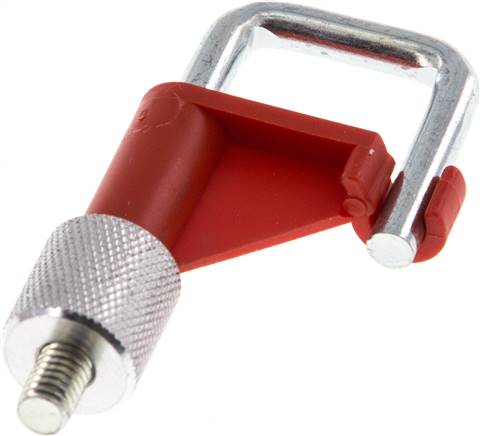

Werkstoffe:Körper: PVDF, Hakenschraube: Stahl verzinkt, Rändelgriffmutter: AluminiumTemperaturbereich:-20°C bis +140°CEinsatzbereich:Stufenlose Durchflussregulierung von Schläuchen aus PVC, PU, Gummi, Silikon etc.Vorteile:•Mit der Mikrogewinde-Dosierschraube ist eine feine, stufenlose Durchflussregulierung möglich. Bei bereits bestehenden Schlauchverbindungen kann zur Montage der Schlauchklemme der Klemmbügel problemlos demontiert werden.Weitere Eigenschaften:FarberotSchlauch Ø außen (mm)2 - 20Gewicht30 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)10 x 8FarberotBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378Gewicht290 g / Stk.

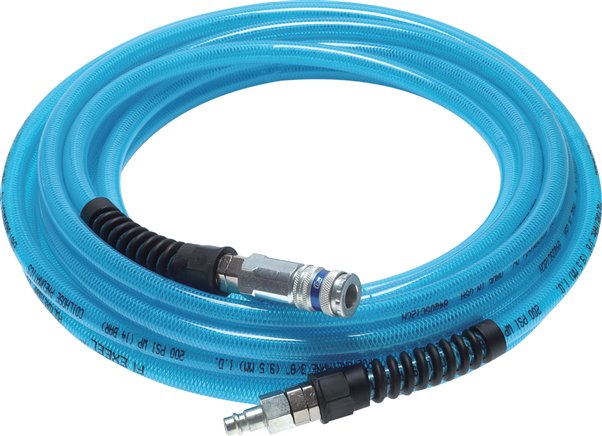

Werkstoffe:Schlauch: Hydrolysebeständiger, gewebeverstärkter Polyether-Polyurethanschlauch höchster Qualität. Kupplungsstecker: Stahl, CEJN-Sicherheitskupplungsdose: Stahl / Messing vernickeltBetriebsdruck:14 barTemperaturbereich:-20°C bis +70°CVorteile:•Polyurethanschlauch mit extremer Abriebfestigkeit und Flexibilität auch bei niedrigen Temperaturen, •Schlauch aus Polyurethan, Knickschutz aus Thermoplast - vermeidet Kratzer beim Scheuern, •langlebige CEJN-Sicherheitskupplung mit robustem Stahlstecker, •Schlauchenden sind mit Außengewinde und Knickschutz versehen - Kupplung und Stecker können leicht getauscht werden*Kupplungsstecker und Sicherheitskupplungsdose liegen lose bei, **wird ohne Knickschutz geliefert.Weitere Eigenschaften:Ausführungmit Kupplungsset*Schlauch Ø innen (mm)9,5Schlauch Ø außen (mm)14Schlauchlänge (m)15Anschlussgewinde (Außengewinde)G 3/8"Gewicht1,8 kg / Stk.
1.170-10ES ES-Pressanschluss CEL (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 26 x 1,5 (18 L)NW (mm)16BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht90 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße54,0 (1-1/4)DN (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1 kg / Stk.
1.470-24ES ES-Pressanschluss SFL (90°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße60,3 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

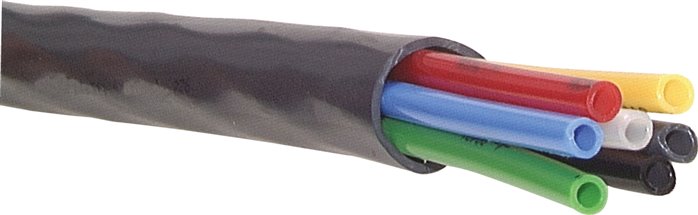

Anwendung:Speziell für die Pneumatik konzipiert. Durch die äußere, UV-beständige PVC-Hülle sehr robust und hohe Beständigkeit gegen äußere Einflüsse wie Abrieb, Öle, Alkohole, Säuren und anderen Medien.Eigenschaften:farbige, nummerirte, kalibrierte Polyamidschläuche von einer PVC-Hülle umschlossen, halbstarr, gut verlegbar und knickstabilTemperaturbereich:-40°C bis +85°CShore-Härte:Polyamid: 64 D, PVC: 70 ASchlauchnummer - Farbe:1 natur 2 rot 3 blau 4 grün 5 schwarz 6 dunkelgrau 7 gelb 8 orange 9 hellgrau 10 natur* 11 rot* 12 blau**separat gebündeltWeitere Eigenschaften:Ausführung25 mtr.-Rolle 7-adrigSchlauch Ø außen x innen (mm)4 x 2,7Betriebsdruck (bar)20min. Biegeradius (mm)40Gewicht2,8 kg / Stk.
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% PolyestergarnTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:17 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORM*andere Längen auf AnfrageWeitere Eigenschaften:Farberot, Klasse 2Schlauch Ø innen (mm)25Rollenlänge* (m)20Gewicht135 g / Stk.
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4 x 2,5Farbe*naturBetriebsdruck (bar)24min. Biegeradius (mm)20Gewicht8.3 g / Stk.
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)4 x 2,5Farbe*naturBetriebsdruck (bar)24min. Biegeradius (mm)20Gewicht800 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)4 x 2,5FarbegelbBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378Gewicht80 g / Stk.
1.051-5-6ES ES-Pressanschluss DKO-L (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 16 x 1,5 (10 L)NW (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht40 g / Stk.
Max. Betriebsdruck: 10 barLänge: 10 m max.Durchmesser Innen/ Außen (mm): 2,7 x 4Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
SSDS120ES Drahtschlauchschelle 113 - 120mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)113 - 120Gewicht46 g / Stk.
5.471-12ES ES-4SH-Pressanschluss SFS (90°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

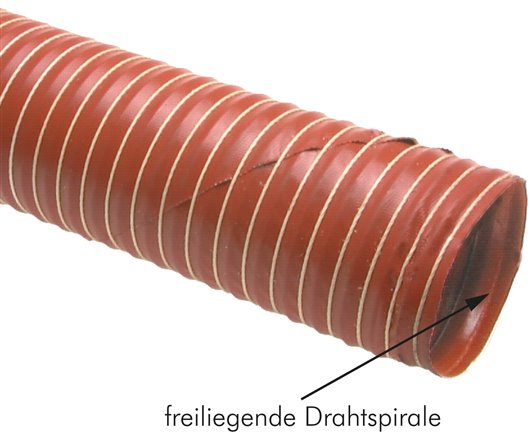

Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen freiliegender FederspiraleTemperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)305Betriebsdruck (bar)-0,03 bis 0,1Gewicht1,3 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)12 x 9FarberotBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht260 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
