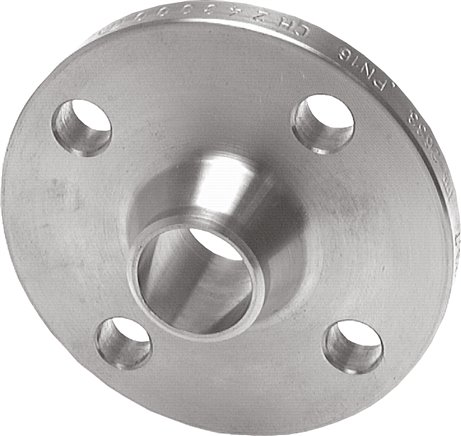

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN200-PN10 (DIN/EN)D (mm)219,1DN (mm)200PN (bar)10NormDIN 2632 & EN 1092-1 (Typ 11)S (mm)6,3A (mm)340H (mm)62d-1 (mm)22k (mm)295Gewicht12 kg / Stk.

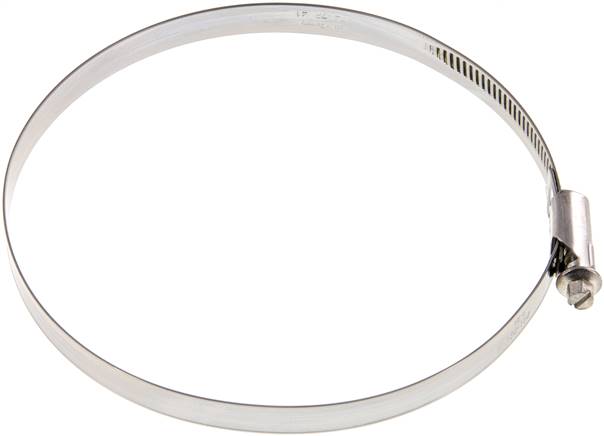

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)AusführungStandardØ Spannbereich (mm)130 - 150SW (mm)7Gewicht55 g / Stk.

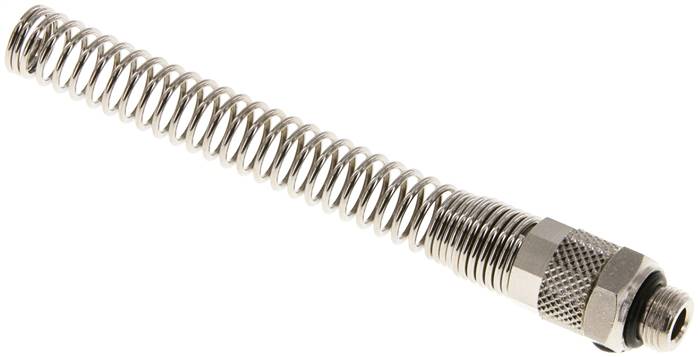

Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis +80°C*wird mit PTFE-Dichtung geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 1/8"Schlauch Ø außen x innen (mm)8x6Gewicht33 g / Stk.

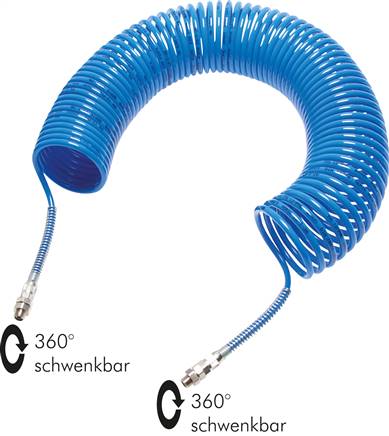

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)10 x 8GewindeG 1/4"Betriebsdruck (bar)15FarbenaturWickel Ø innen (mm)90NormDIN 73378Gewicht380 g / Stk.

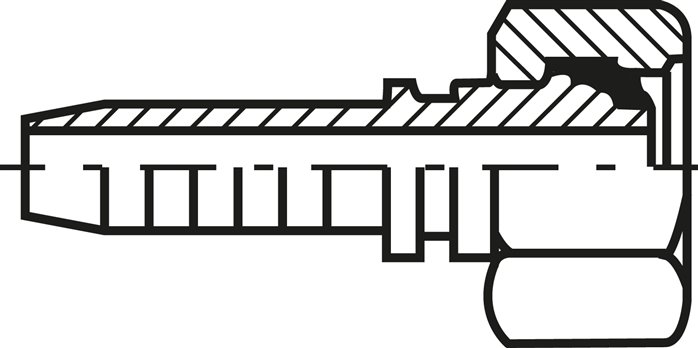

1.059-24ES ES-Pressanschluss DKO-L (90°), M 52 x 2 (42 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 52 x 2 (42 L)NW (mm)38BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-Stu
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-15°C bis +90°CShore-Härte:70 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 56%, +70°C: 51%, +80°C: 46%, +90°C: 43%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)5/32 x 2,7Außen Ø (mm)3,97FarbeblauBetriebsdruck (bar)24min. Biegeradius (mm)12Gewicht7.6 g / Stk.
5.343-12ES ES-4SH-Pressanschluss DKJ (45°), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-1/16-12NW (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

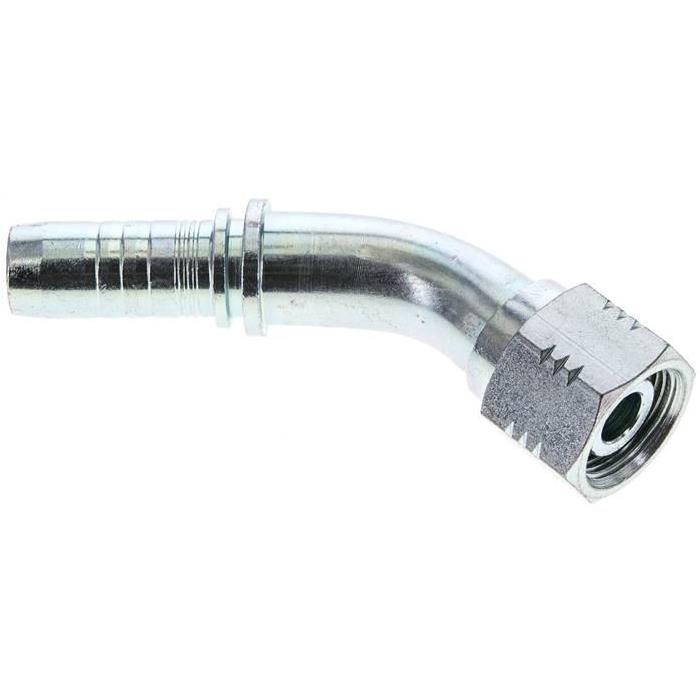

1.055-8-10A Pressanschluss DKO-L (45°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht175 g / Stk.
1.370-5ES ES-Pressanschluss AGJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 1/2-20NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)

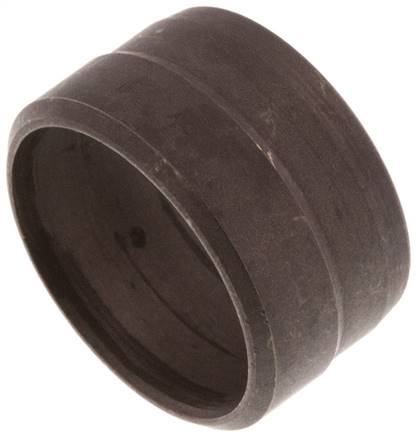

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht5.2 g / Stk.
Information: nur Ausführung Stahl verzinkt ist mit Sternprofil-Antrieb versehen Weitere Eigenschaften: Werkstoff Edelstahl A2 d (mm) M 8 L (mm) 160 passende Dübel DUBEL SX10X50 Gewicht 42 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)15 x 12GewindeG 1/2"Betriebsdruck (bar)15FarbegelbWickel Ø innen (mm)150NormDIN 73378

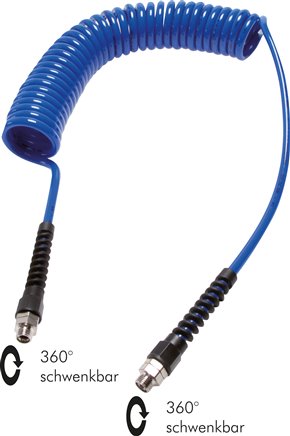

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CBetriebsdruck:8 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden*wird ohne Knickschutzspirale geliefertWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)19 x 12GewindeG 1/2"Wickel Ø innen (mm)72Gewicht1,5 kg / Stk.
Verwendung:Sockel zur Befestigung von Kabelbindern auf ebenen Flächen.Werkstoffe:Körper: ABS natur, Klebesockel: Harz-Kautschuk mit PE-SchaumTemperaturbereich:-10°C bis +60°C (kurzzeitig +95°C)Verpackungseinheit:100 Stk.Weitere Eigenschaften:AusführungKlebesockelmax. Kabelbinderbreite F (mm)3,6L (mm)19,0B (mm)19,0H (mm)6,0Gewicht0.8 g / Stk.

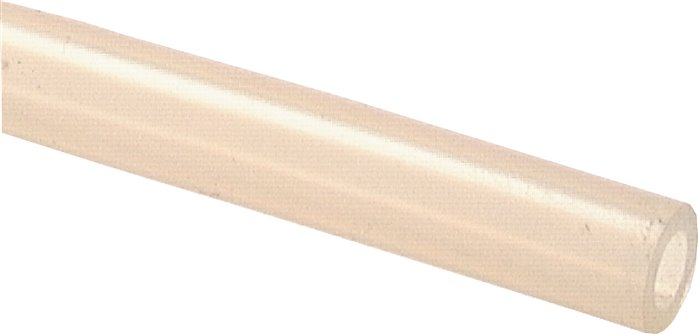

Ausführung:transparent, 60° Shore-Härte (? 5°), talkumiert, ohne Gewebeeinlage, Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-60°C bis +200°C (mit Dampf bis +135°C sterilisierbar)Betriebsdruck:zum drucklosen Durchleiten von Flüssigkeiten und GasenRollenlänge:25 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)15 x 19Gewicht125 g / Stk.

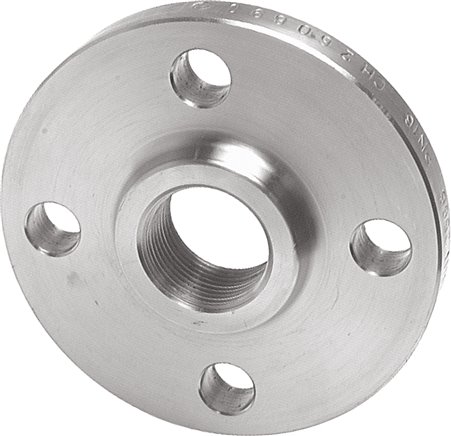

Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN125-PN16 (DIN/EN)GRp 5"DN (mm)125PN (bar)16NormDIN 2566 & EN 1092-1 (Typ 13)A (mm)250H (mm)40k (mm)210d (mm)18Gewicht6 kg / Stk.

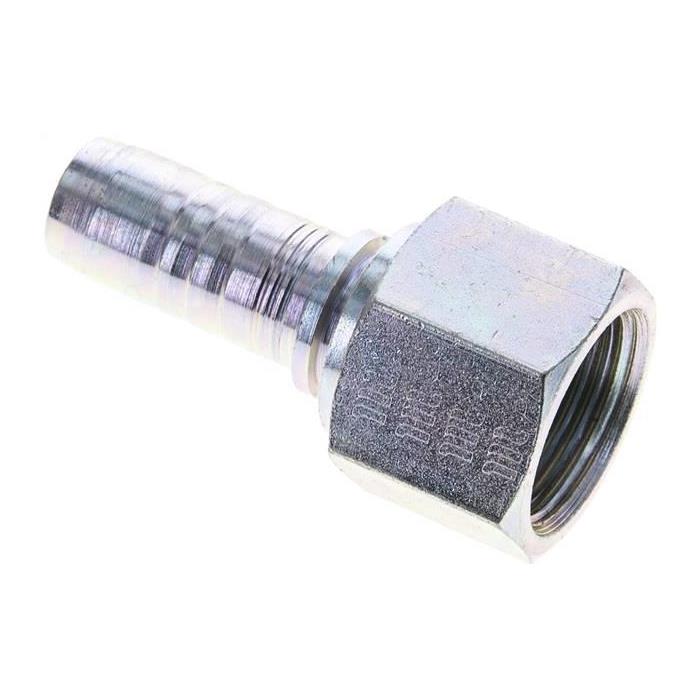

1.203-12-10A Pressanschluss DKR (gerade), G 3/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 3/4"DN (mm)16BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht140 g / Stk.

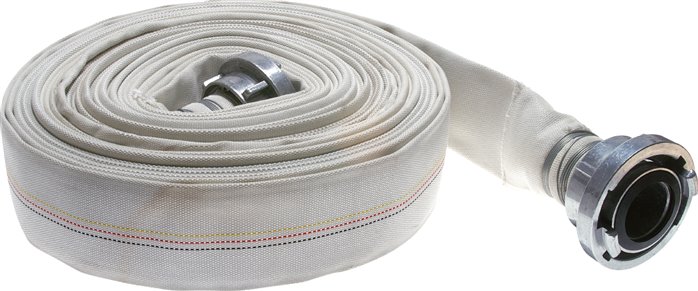

Werkstoffe:Polyestergarn innen gummiert, Stolz-Kupplung: Aluminium (gegossen) mit drehbarer NBR-DichtungTemperaturbereich:0°C bis +40°CBetriebsdruck:10 bar (Berstdruck: 30 bar)Eigenschaften:verrottungsfest, abriebfest, flexibel, erhöhte Flammbeständigkeit, keine Zulassungen!Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)75Schlauchlänge (m)5Storz-Alukupplung75-BKnaggenabstand (mm)89Gewicht3,3 kg / Stk.

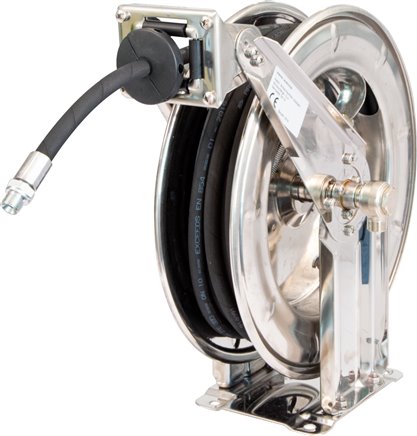

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +100°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Gummi-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.Weitere Eigenschaften:Werkstoff1.4301Schlauchlänge (m)10DN (mm)16Betriebsdruck (bar)50Eingang (Außengewinde)G 1/2"Ausgang (Außengewinde)G 3/4"ZubehörSAWP 50 ESGewicht18 kg / Stk.

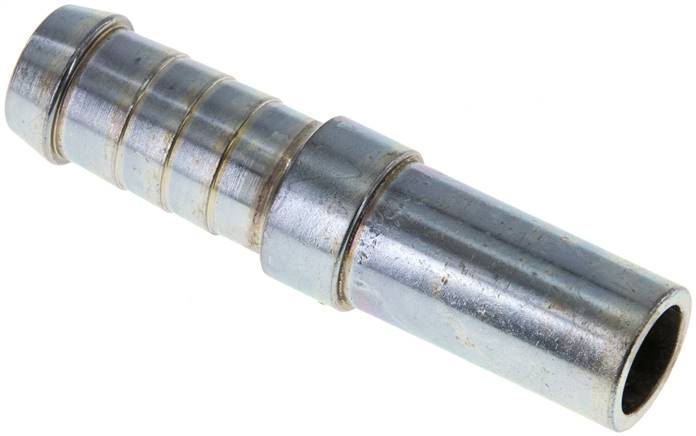

8621300 Schlauchnippel Rohr 16, Schl. 14 - 15mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheNW (mm)13Schlauch Ø innen (mm)14 - 15Rohr Ø außen (mm)16L (mm)30Gewicht48 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in Sauerstoff, •schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95 ARollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)3 x 2FarbehellgrauBetriebsdruck (bar)10min. Biegeradius (mm)10Gewicht5.4 g / Stk.

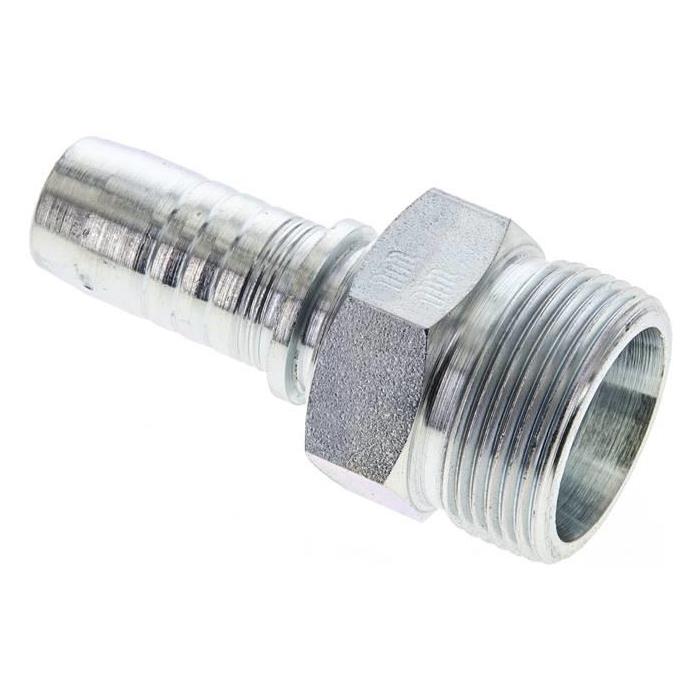

1.180-12A Pressanschluss CES (gerade), M 36 x 2 (25 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 36 x 2 (25 S)DN (mm)19BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht220 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN300-PN16 (DIN/EN)D (mm)323,9DN (mm)300PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)460H (mm)78d-1 (mm)26k (mm)410Gewicht22 kg / Stk.

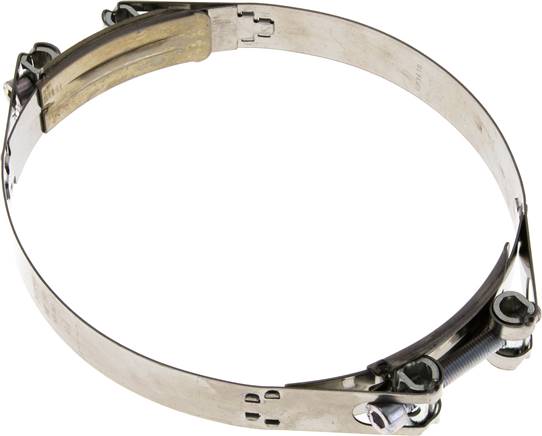

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)143 - 157Bandbreite (mm)20Gewicht165 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.

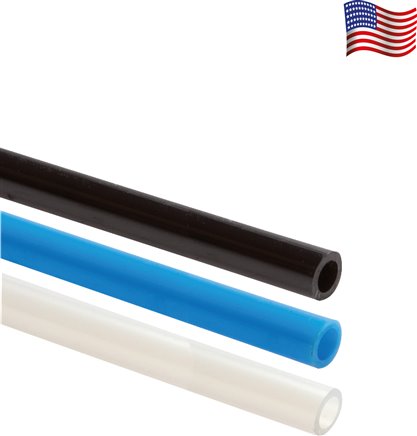

Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.

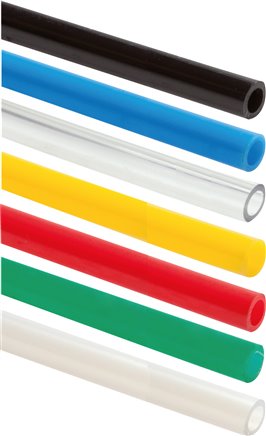

Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
