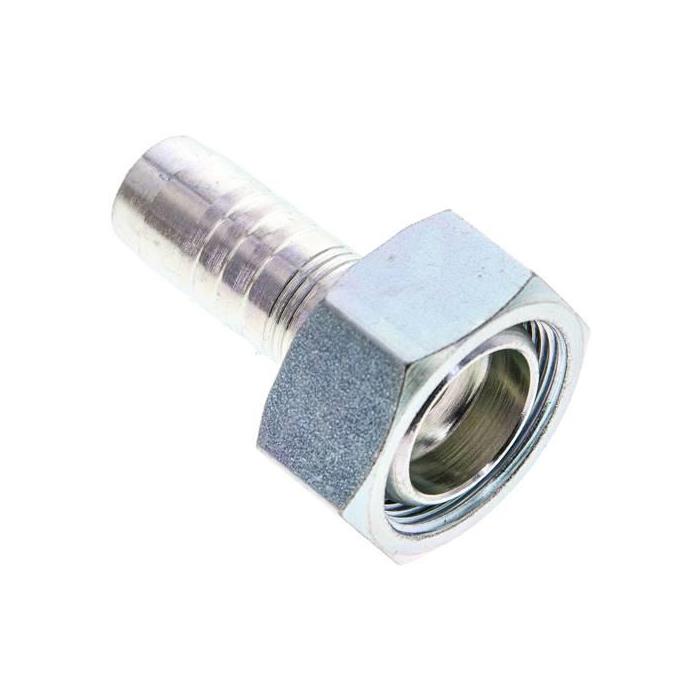

1.011-12-10A Pressanschluss DKM (gerade), M 30 x 1,5Weitere Eigenschaften:BauformDKM (gerade)AnschlussgrößeM 30 x 1,5DN (mm)16BeschreibungDichtkopf mit Überwurfmutter passend auf 60°-Stutzen DIN 763Gewicht115 g / Stk.
1.260-20ES ES-Pressanschluss AGR (gerade), G 1-1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht460 g / Stk.

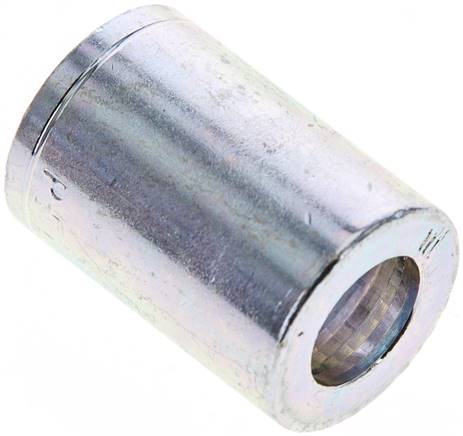

110-04A Pressanschluss Hülse 1 SN & 2 SC (geschält), 19,5 x 28,0 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN & 2 SC (geschält)Anschlussgröße19,5 x 28,0 (Da x L)DN (mm)6BeschreibungPressfassung für Schlauch 1 SN (EN 853), 2 SC (EN 857) (gescGewicht28 g / Stk.

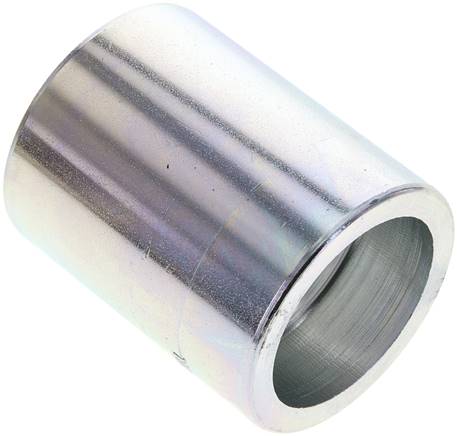

110-24A Pressanschluss Hülse 1 SN & 2 SC (geschält), 57 x 70 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN & 2 SC (geschält)Anschlussgröße57 x 70 (Da x L)DN (mm)38BeschreibungPressfassung für Schlauch 1 SN (EN 853), 2 SC (EN 857) (gescGewicht320 g / Stk.

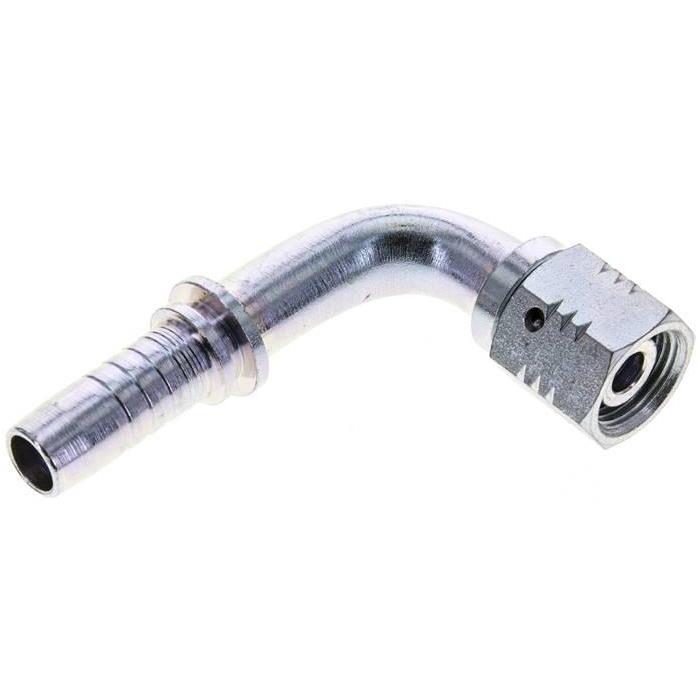

1.059-6-8A Pressanschluss DKO-L (90°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht120 g / Stk.

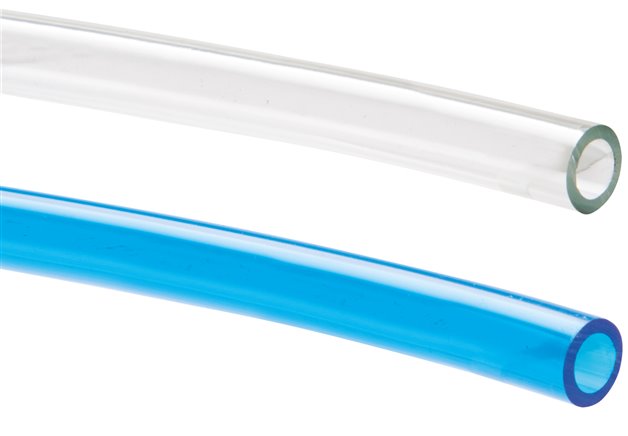

Werkstoff:Polyether-Polyurethan, hydrolyse- und mikrobenbeständig, entspricht den Anforderungen der Verordnung FDA 21 CFR 177.2600Temperaturbereich:-35°C bis +60°CShore-Härte:53 D (Typ PUN 12x8 ...: 48 D)Rollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*Standardfarbe, bitte bevorzugt verwenden.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)8 x 5Farbeblau-transparentBetriebsdruck (bar)17min. Biegeradius (mm)25Gewicht36 g / Stk.

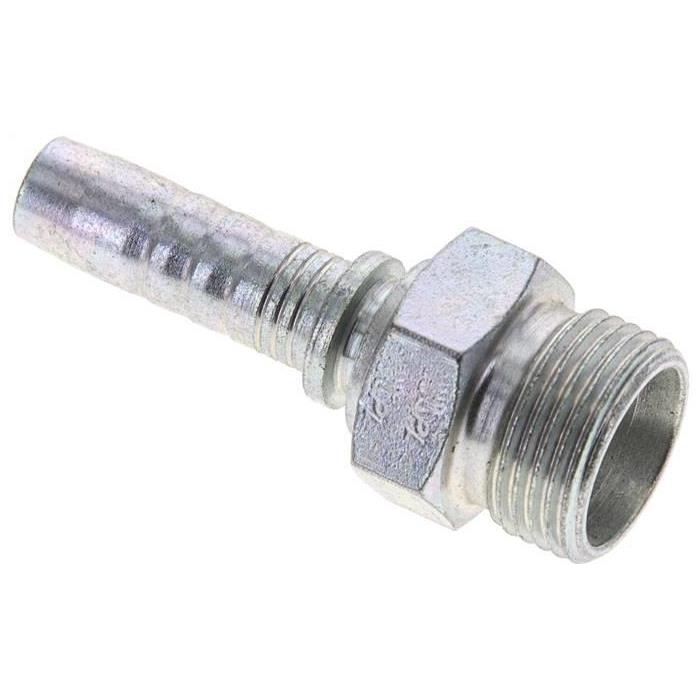

1.190-6A Pressanschluss CEF (gerade), M 20 x 1,5 (13,25)Weitere Eigenschaften:BauformCEF (gerade)AnschlussgrößeM 20 x 1,5 (13,25)DN (mm)10BeschreibungAußengewinde 24° für Schneidringverbindung, französich Ø-GAZGewicht50 g / Stk.

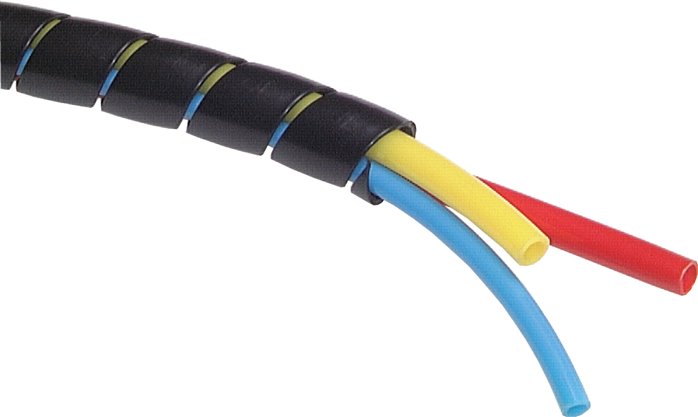

Werkstoffe:HD-PE, spiralisiert extrudiert, abgerundete Kanten, beständig gegen Ozon, Witterung und UV-StrahlungAnwendung:Bündeln von Schläuchen, Scheuerschutz an HydraulikschläuchenTemperaturbereich:-50°C bis +100°CWeitere Eigenschaften:Außen Ø (mm)90Innen Ø (mm)80,0Bündelbereich (mm)78 - 100Wendelbreite (mm)46,0Rollenlänge (m)10Gewicht1,2 kg / Stk.

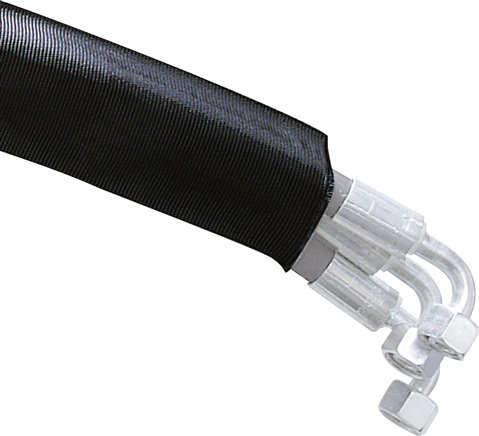

Werkstoffe:hochwertiges Polyestergewebe, Abriebfestigkeit nach ISO 6945, Berstschutz nach ISO 3457 getestetAnwendung:Berstschutz gegen unkontrolllierten Ölausfluss (Pin-Hole Effekt), VerschleißschutzTemperaturbereich:-40°C bis +100°CRollenlänge:100 mtr.*Der Innendurchmesser sollte mindestens 10 mm größer als der Schlauch sein.Weitere Eigenschaften:Innen Ø* (mm)50Gewicht90 g / Stk.
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN6 (DIN/EN)GRp 3"DN (mm)80PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)190H (mm)34k (mm)150d (mm)18Gewicht2,9 kg / Stk.

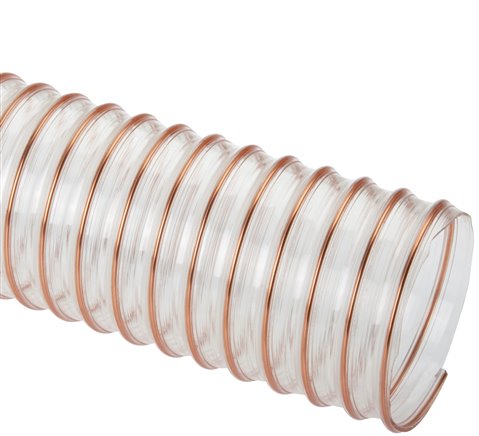

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformschwerSchlauch Ø innen (mm)75min. Biegeradius (mm)112Betriebsdruck (bar)-0,22 bis 0,85Rollenlänge (m)10Gewicht700 g / Stk.

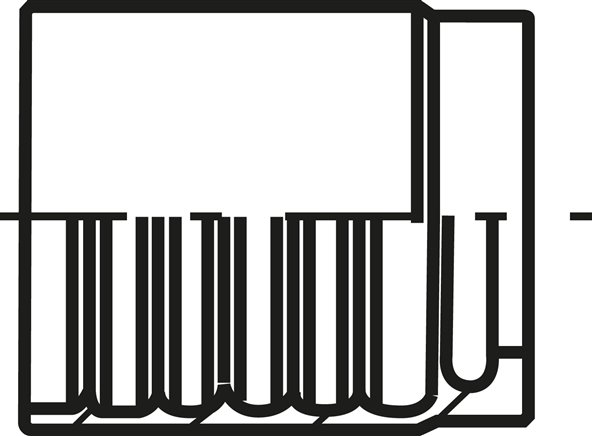

111-08A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 29 x 34 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße29 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht45 g / Stk.

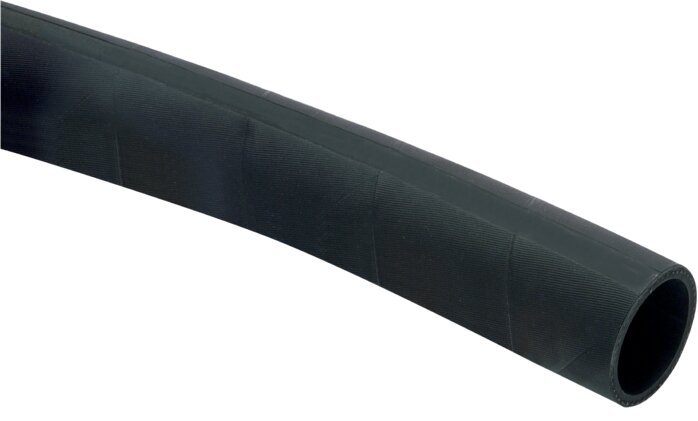

Werkstoffe: Innenseele: NBR-Mischung, glatt, Außendecke: CR/NBR-Mischung, stoffgemustert, hitze-, alterungs-, ozon- und witterungsbeständig in Anlehnung an DIN 73411 Eigenschaften: Mehrzweckschlauch aus NBR für Heißwasser und Kühlflüssigkeit, verwendet in Motorkühl- und Heizsystemen. Geeignet für den Transport von Ölprodukten und Kraftstoffgemischen mit einem Aromatengehalt von bis zu 50% Temperaturbereich: -40°C bis +100°C Betriebsdruck: 5 bar, Berstdruck: 15 bar Weitere Eigenschaften: Schlauch Ø innen (mm) 15 Schlauch Ø außen (mm) 24 min. Biegeradius (mm) 150 Rollenlänge (m) 40 Gewicht 280 g / m

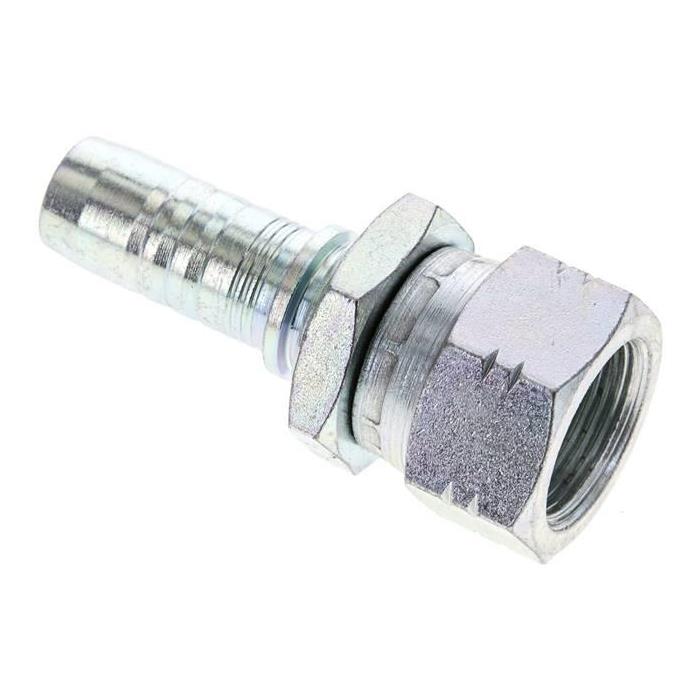

1.097-10A Pressanschluss DKJAP (gerade), M 24 x 1,5Weitere Eigenschaften:BauformDKJAP (gerade)AnschlussgrößeM 24 x 1,5DN (mm)16BeschreibungDichtkopf mit Innenkegel und Überwurfmutter für japanische IGewicht165 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)4 x 2,5FarbeschwarzBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378 & DIN 74324Gewicht41 g / Stk.

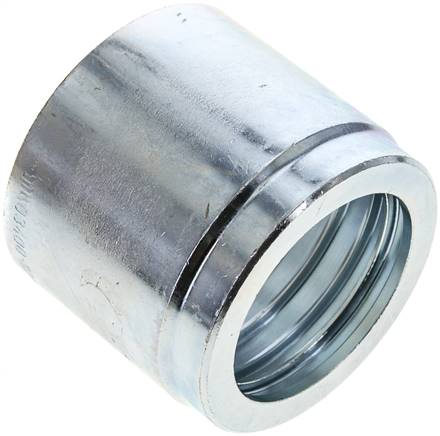

111-32A Pressanschluss Hülse 1 SN, 2 SN & 2 SC (nicht geschält), 80,0 x 68,3 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN, 2 SN & 2 SC (nicht geschält)Anschlussgröße80,0 x 68,3 (Da x L)DN (mm)51BeschreibungPressfassung für Schlauch 1 SN (EN 853) und 2 SN (EN 853), 2Gewicht500 g / Stk.

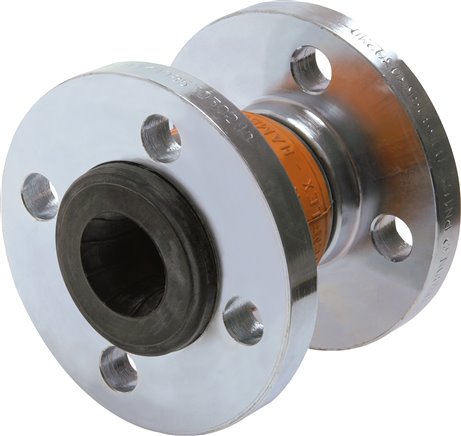

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN250-PN10 (DIN/EN)Ausführung BalgEPDMDN (mm)250PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)6L (mm)175B (mm)25D (mm)395Di (mm)262 ? 5Gewicht23 kg / Stk.

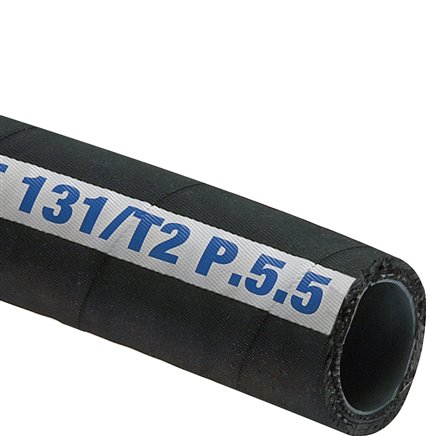

Werkstoffe:Seele: Vernetztes Polyethylen glatt, schwarz, leitfähig, lebensmittelecht nach FDA; Decke: EPDM schwarz, stoffgemustert, antistatisch, abrieb- und witterungsbeständig; Einlagen: Textilgewebe, Stahlspirale und KupferlitzeTemperaturbereich:-35°C bis +100°C, Chemikalien: max. +25°C, sterilisierbar mit Dampf: kurzzeitig +130°CElektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:Durchleiten einer Vielzahl von aggressiver Chemikalien. Für die meisten in der Industrie gebräuchlichen Säuren, Laugen, Mineralölprodukte und Lösungsmittel. Kann auch als flexibler Anschluss in Lackieranlagen verwendet werden. Bitte fragen Sie die Beständigkeit für Ihr Medium gezielt an. Flammwidrigkeit gem. TRbf 131, Teil 2, par. 5.5.Weitere Eigenschaften:Schlauch Ø innen (mm)38 (1-1/2)Schlauch Ø außen (mm)51Betriebsdruck (bar)-0,9 bis 16Berstdruck (bar)64Rollenlänge (m)40Gewicht1,2 kg / Stk.

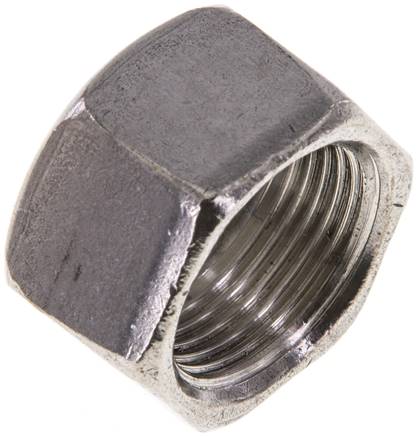

8311300ES Überwurfmutter DN13, M 22 x 1,5, Bohrung 17,4mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301NW (mm)13GewindeM 22 x 1,5Ø Bohrung (mm)17,4Schlüsselweite (mm)27Gewicht40 g / Stk.

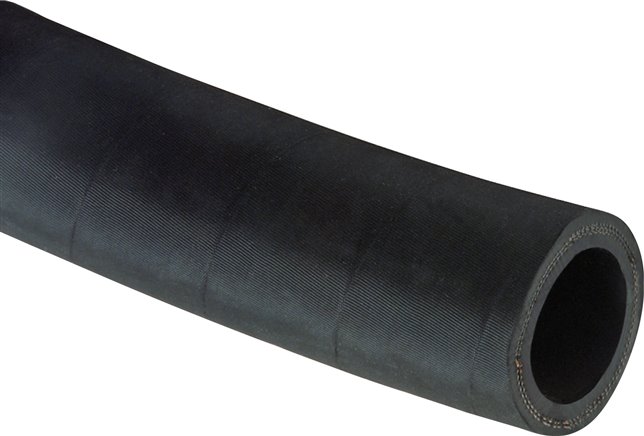

Werkstoffe:Decke: EPDM, schwarz, stoffgemustert und perforiert, Seele: EPDM, schwarz, glattEigenschaften:Gute Beständigkeit gegen Säuren und Laugen. Nach Gebrauch Wasser oder Dampf ablassen!Temperaturbereich:-40°C bis +164°C (Wasser bis max. 95°C)Betriebsdruck:max. 7 bar bei +164°C (Wasser bis max. 20 bar)Einsatzbereich:Heißwasser und SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)32 (1-1/4)Schlauch Ø außen (mm)47min. Biegeradius (mm)195Gewicht1,1 kg / Stk.

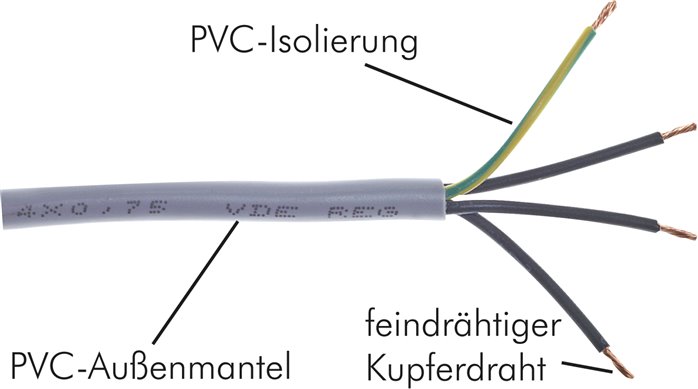

Beschreibung:PVC Steuerleitung, in Anlehnung an VDE 0250, 0271, 0281, 0293, Außenmantel PVC grau, fortlaufender Zahlenaufdruck auf Adern nach VDE 0293, Schutzleiter grün / gelb, PVC-AderisolierungVerwendung:Als Anschluss- und Verbindungsleitung für Werkzeugmaschinen, Fertigungsstraßen, Steuergeräte, Steuerpulte, im Anlagenbau, in Kraftwerken, in der Heiz- und Klimatechnik, in Kühlanlagen, in Büromaschinen und Anlagen der Datenverarbeitung. Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien. Weitgehend beständig gegen Öle, Fette und Chemikalien.Betriebsspannung:max. 500 VTemperaturbereich:fest verlegt: -20°C bis +80°C, beweglich verlegt: -5°C bis +80°CRollenlänge:50 mtr.*inkl. SchutzleiterWeitere Eigenschaften:Aderquerschnitt (mm2)1,50Aderzahl* (Stk)4Gewicht100 g / Stk.
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)10 x 8Farbe*naturBetriebsdruck (bar)12min. Biegeradius (mm)55Gewicht42 g / Stk.

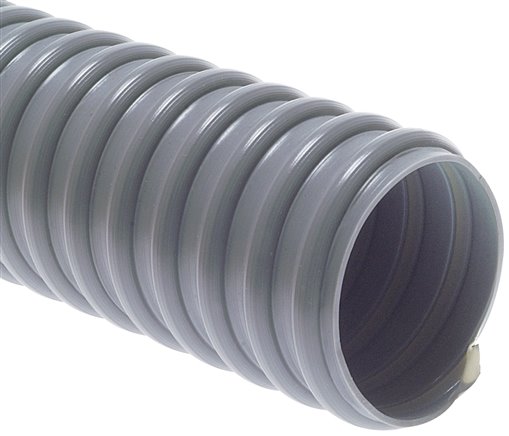

Werkstoffe:Weich-PVC hellgrau, Stützwendel Hart-PVC weiß (innen glatt, außen gewellt)Temperaturbereich:-15°C bis +60°CAnwendung:Als hochflexible Verbindung zwischen Ventilatoren und Arbeitsplätzen, Staubsaugerindustrie, Be- und Entlüftung, Maschinenbau, Klimatechnik. Zur Absaugung von leichten Holz- oder Kunststoffspänen. Auch hervorragend als Kabelschutzschlauch einsetzbar.Weitere Eigenschaften:Schlauch Ø innen (mm)125min. Biegeradius (mm)125Betriebsdruck (bar)-0,2 bis 0Rollenlänge (m)30Gewicht1,3 kg / Stk.

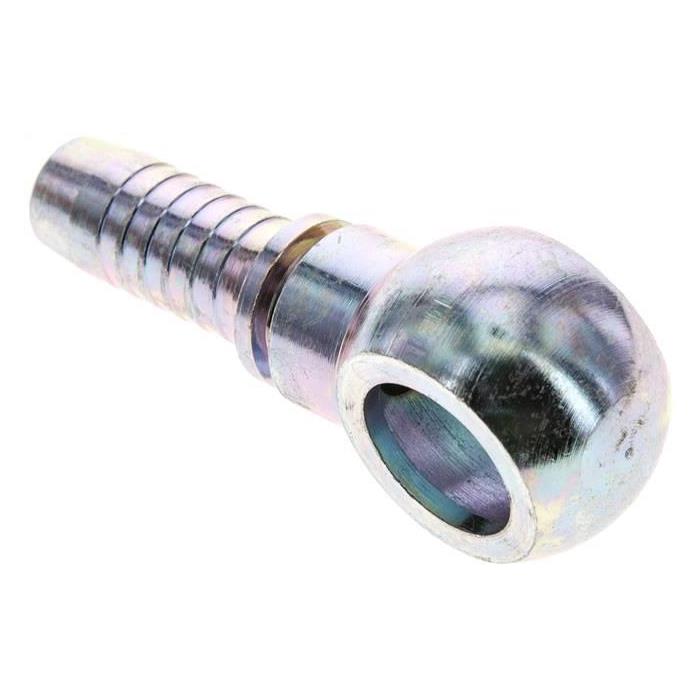

1.090-18-8A Pressanschluss RN (gerade), Ø 18Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 18DN (mm)12BeschreibungRingstutzen für Hohlschrauben, metrischGewicht75 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
