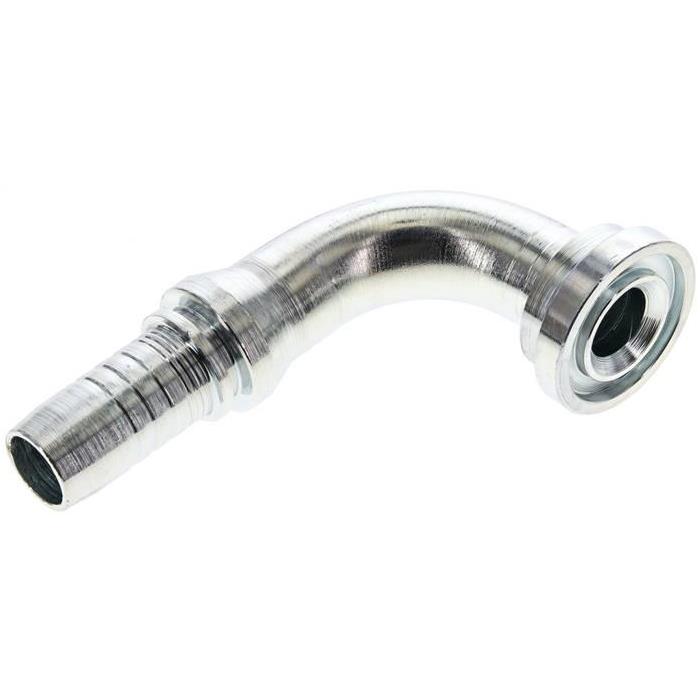

1.470-12A Pressanschluss SFL (90°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße38,1 (3/4)DN (mm)19BeschreibungSAE-Flansch, Standard-BaureiheGewicht260 g / Stk.

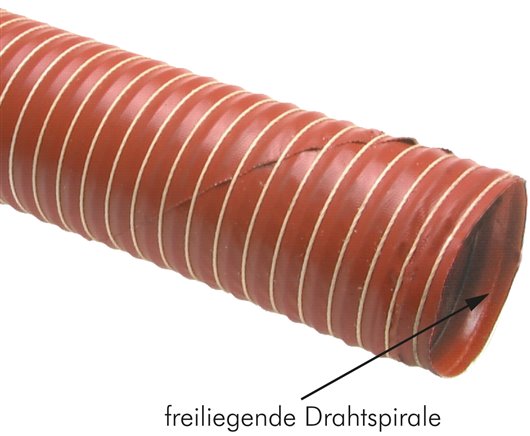

Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen freiliegender FederspiraleTemperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)76Betriebsdruck (bar)-0,35 bis 1Gewicht400 g / Stk.
Werkstoffe:Schlauch: Hydrolysebeständiger, gewebeverstärkter Polyether-Polyurethanschlauch höchster Qualität. Kupplungsstecker: Stahl, CEJN-Sicherheitskupplungsdose: Stahl / Messing vernickeltBetriebsdruck:14 barTemperaturbereich:-20°C bis +70°CVorteile:•Polyurethanschlauch mit extremer Abriebfestigkeit und Flexibilität auch bei niedrigen Temperaturen, •Schlauch aus Polyurethan, Knickschutz aus Thermoplast - vermeidet Kratzer beim Scheuern, •langlebige CEJN-Sicherheitskupplung mit robustem Stahlstecker, •Schlauchenden sind mit Außengewinde und Knickschutz versehen - Kupplung und Stecker können leicht getauscht werden*Kupplungsstecker und Sicherheitskupplungsdose liegen lose bei, **wird ohne Knickschutz geliefert.Weitere Eigenschaften:Ausführungmit AußengewindeSchlauch Ø innen (mm)8,0Schlauch Ø außen (mm)12Schlauchlänge (m)10Anschlussgewinde (Außengewinde)G 1/4"Gewicht850 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)12 x 9GewindeG 3/8"Betriebsdruck (bar)19FarberotWickel Ø innen (mm)90NormDIN 73378Gewicht900 g / Stk.
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 12effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)30Muttern934-M12 ESScheiben125A-12 ESGewicht50 g / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1-SAE (6000 PSI)für Flansch Ø (mm)47,6D (mm)81C (mm)57,2L (mm)13,00Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M12X45Betriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M12X45 12.9Gewicht550 g / Stk.

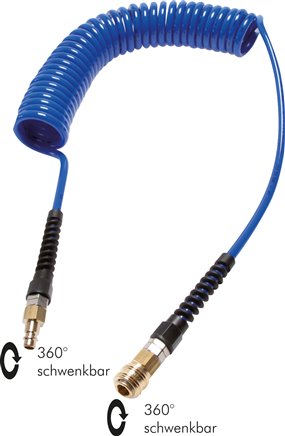

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformStandard-Kupplung NW 7,2Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)8 x 5Wickel Ø innen (mm)24Gewicht410 g / Stk.

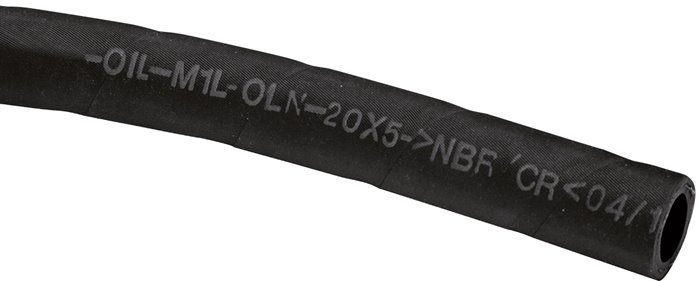

Werkstoffe:Schlauchinnenschicht: Synthetisches Gummi (NBR), Festigkeitsträger: 1 Reyongeflecht (ab DN 25: 2 Reyongeflechte mit Stahldrahtwendel), Außenschicht: abriebfestes synthetisches Gummi (CR), ozon- und rissbeständigTemperaturbereich:Mineralöl, Hydraulikflüssigkeiten und Schmierfette -40°C bis +100°C (kurzzeitig bis +120°C), ölhaltige Luft -40°C bis +100°C, Heizöl (EL/L), Dieselkraftstoff: -40°C bis +40°CEinsatzbereich:Motorenschmieröle, Hydraulikflüssigkeiten, Schmierfette, Dieselkraftstoffe, Heizöl (EL/L), ölhaltige Luft und Vakuum. Bei anderen Medien bitte anfragen. Nicht geeignet für Glykol und Glykol-Wassergemische, sowie Biodiesel und Rapsmethylester (RME).Lieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Weitere Eigenschaften:Schlauch Ø innen (mm)25Schlauch Ø außen (mm)35,5min. Biegeradius (mm)150Betriebsdruck (bar)-0,9 bis 33Gewicht750 g / Stk.

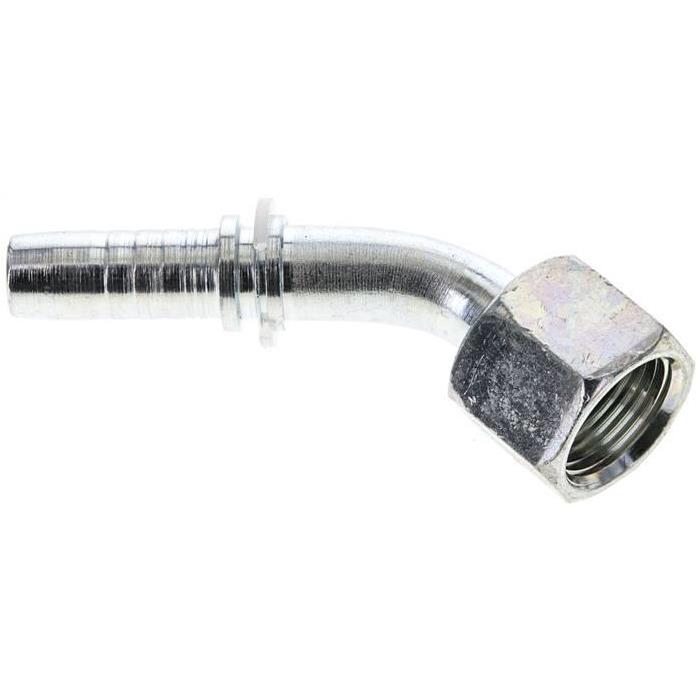

1.343-10-8A Pressanschluss DKJ (45°), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 7/8-14DN (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht110 g / Stk.

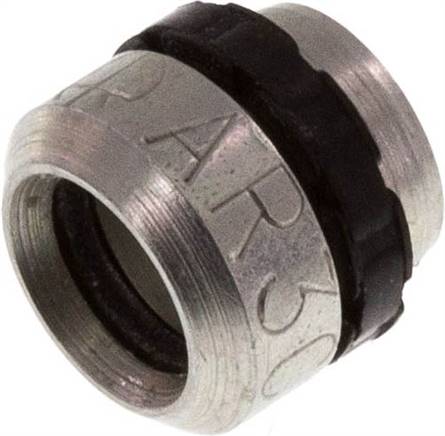

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen6 L (M12x1,5)Rohr Ø außen (alternativ)6 S (M14x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht2.2 g / Stk.

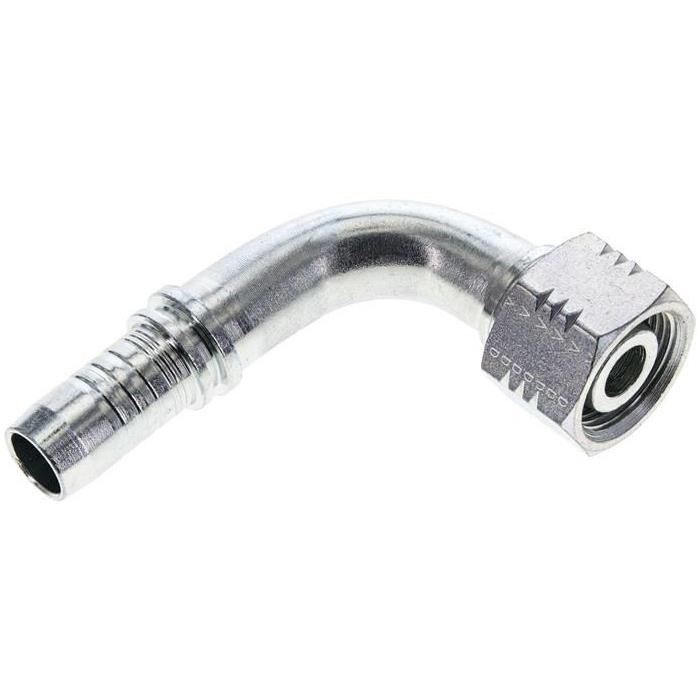

1.089-10-12A Pressanschluss DKO-S (90°), M 30 x 2 (20 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 30 x 2 (20 S)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht340 g / Stk.

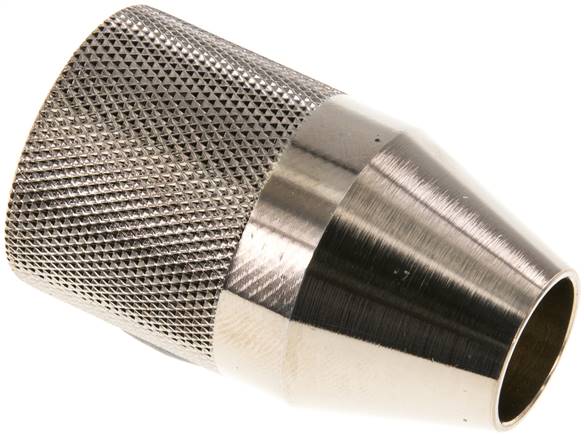

KMSW34-DR Regulierdüse MS vernickelt, M 26 x 1,5-KühlmittelschlauchWeitere Eigenschaften:AusführungRegulierdüse MS vernickeltAnschlussgewinde (IG)M 26 x 1,5DN (mm)16Breite x Höhe (mm)Ø 31,5Gewicht125 g / Stk.

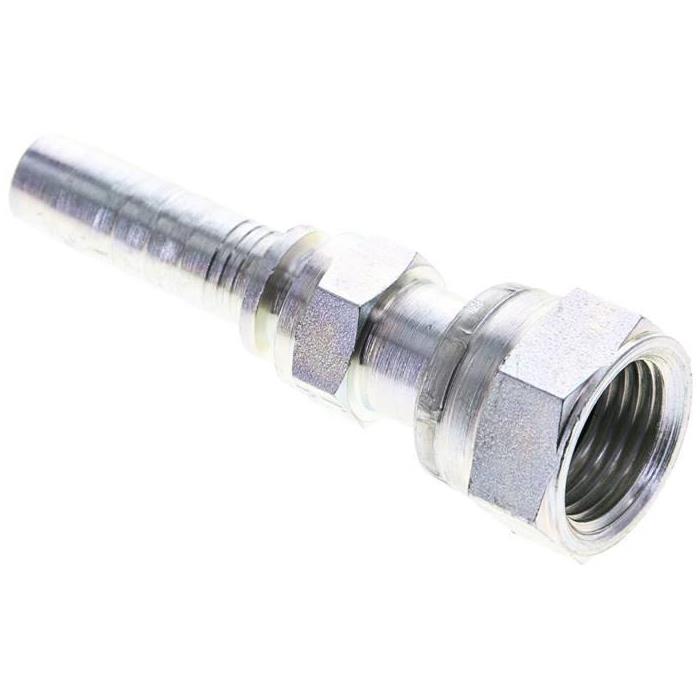

1.315-6A Pressanschluss ORFS (gerade), UN 11/16"-16Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUN 11/16-16DN (mm)10BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht60 g / Stk.

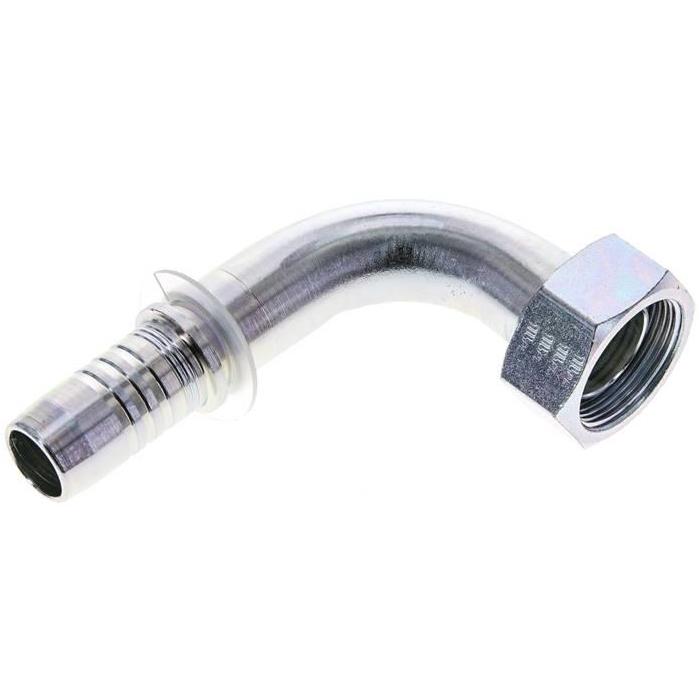

1.019-12A Pressanschluss DKM (90°), M 30 x 1,5Weitere Eigenschaften:BauformDKM (90°)AnschlussgrößeM 30 x 1,5DN (mm)19BeschreibungDichtkopf mit Überwurfmutter passend auf 60°-Stutzen DIN 763Gewicht250 g / Stk.
1.353-8-6ES ES-Pressanschluss DKJ (90°), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 3/4-16NW (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

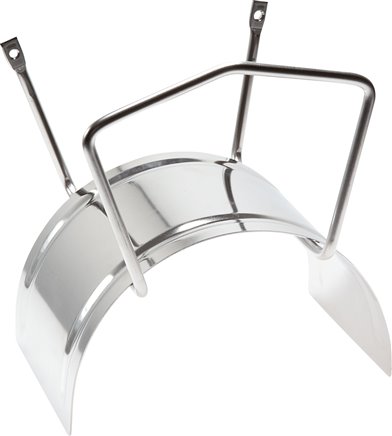

WSHES Lebensmittelbereich-Wandschlauchhalter Edelstahl, 220x130x170mmWeitere Eigenschaften:WerkstoffEdelstahlVerwendung / QualitätLebensmittelbereichBreite (mm)220Höhe (mm)130Tiefe (mm)170Gewicht1 kg / Stk.

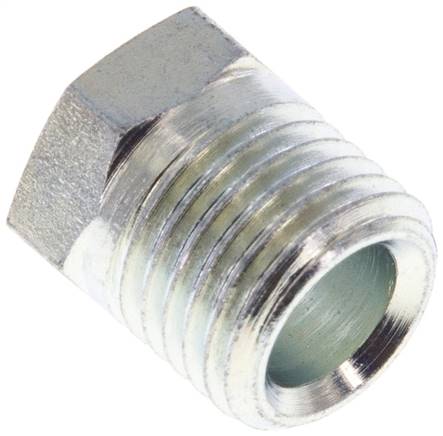

Werkstoffe:Stahl verzinktVerwendung:Die Überwurfschrauben mit Schneidring werden benötigt, um Rohre in einem Behälter auf eine bestimmte Höhe zu fixieren.Weitere Eigenschaften:Baureiheleichte BaureiheGewindeM 14 x 1,5Rohr Ø außen (mm)8 LGewicht11 g / Stk.

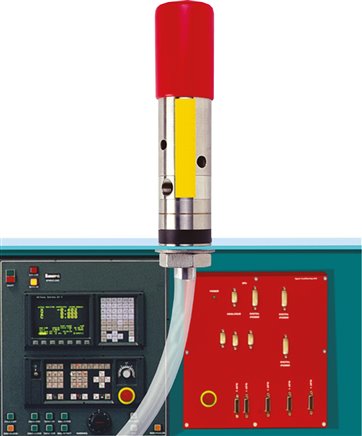

Funktion:Einströmende Druckluft wird durch das VORTEX-Rohr in einen Warmluft- und einen Kaltluftstrom aufgeteilt. Die warme Luft tritt auf der einen, die kalte Luft auf der anderen Seite des Rohres aus. Durch ein Regulierventil lässt sich die Temperaturdifferenz zwischen eintretender Druckluft und austretender Kaltluft einstellen. Bei sinkender Austrittstemperatur verringert sich gleichzeitig die austretende Kaltluftmenge. Es lassen sich Temperaturen von -40°C auf der Kaltluft- und bis zu +110°C auf der Heißluftseite erzeugen. Bei konstanter Lufteintrittstemperatur und Druck kann die Austrittstemperatur mit einer Toleranz von ? 0,6 K eingestellt werden.Werkstoffe:Gehäuse: Edelstahl AISI 303, VORTEX-Generator: KunststoffTemperaturbereich:-20°C bis +120°CBetriebsdruck:1 - 10 bar, optimal: 5 bar (gefilterte, ungeölte Druckluft)Anwendungsbeispiele:•genaue Temperaturregelung, •genaue Anpassung des VORTEX-Rohres an jede Anforderung durch mitgelieferte leicht wechselbare VORTEX-Generatoren, •Kühlung von Lötstellen, Heißkleber oder Klebstoffen, •Kühlung beim Punktschweißen, vermeidet Verfärbungen und Verformungen, •Kühlung von z. B. flüssiger Schokolade in der Lebensmittelverarbeitung, •Kühlung von Kaltform- und Ultraschallwerkzeugen, •Kühlung bei spanabhebender Bearbeitung ohne Kühlmittel (z. B. für Kunststoffe), •Kühlung von Nadeln in Nähmaschinen, •Kühlung von Schneidwerkzeugen, •Thermo-Prüfung elektronischer Komponenten, •SchrumpfpassungenVorteile:•geringe Anschaffungs- und Betriebskosten, •wartungsfrei, •keine beweglichen Bauteile - kein Verschleiß, •für den Betrieb wird nur Druckluft benötigt, keine Elektrizität, •keine Rückstände auf dem gekühltem Gut durch Kühlmittel oder KältesprayWeitere Eigenschaften:LieferumfangVORTEX-Rohr zur Schaltschrankkühlung (max. 1800x1800x600), TLufteintrittRp 1/4 (IG)KaltluftaustrittGehäusebefestigung in 3/4-Loch, Luftverteilung durch SchlauBaulänge (mm)200Rohr Ø (mm)45Steuerspannung230 V ACGewicht1,9 kg / Stk.
5.260-12ES ES-4SH-Pressanschluss AGR (gerade), G 3/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/4"NW (mm)19BeschreibungBSP-Gewinde 60°-Dichtkopf, Außengewinde

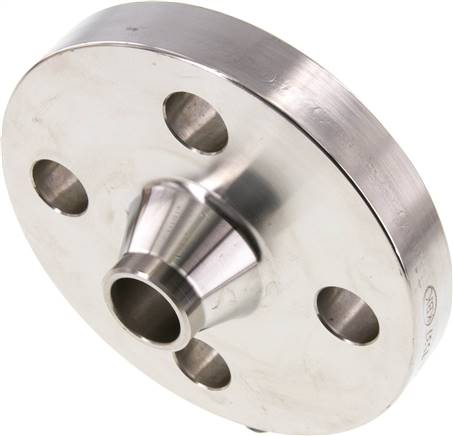

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN20-PN100 (DIN/EN)D (mm)26,9DN (mm)20PN (bar)100NormDIN 2637 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)130H (mm)48d-1 (mm)18k (mm)90Gewicht2,1 kg / Stk.

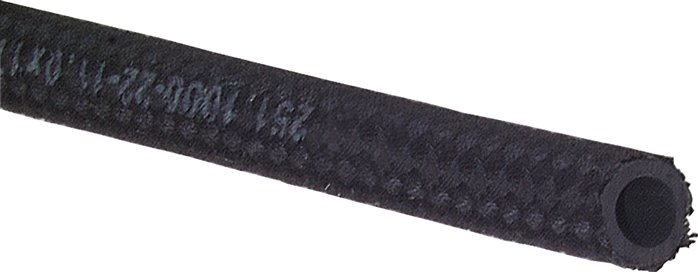

Temperaturbereich:Diesel, Wasser, Luft und Heizöl: -30°C bis +80°C (Kraftstoffe bis 50% Benzolgehalt: -30°C bis +70°C)Einsatzbereich:für handelsübliche Kraftstoffe wie Benzin (E10 geeignet), Diesel, Heizöl, Wasser und LuftRollenlänge:20 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)11,0Schlauch Ø außen (mm)17,0Betriebsdruck (bar)7Gewicht155 g / Stk.
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)200min. Biegeradius (mm)140Betriebsdruck (bar)-0,05 bis 0,08Rollenlänge (m)10Gewicht950 g / Stk.

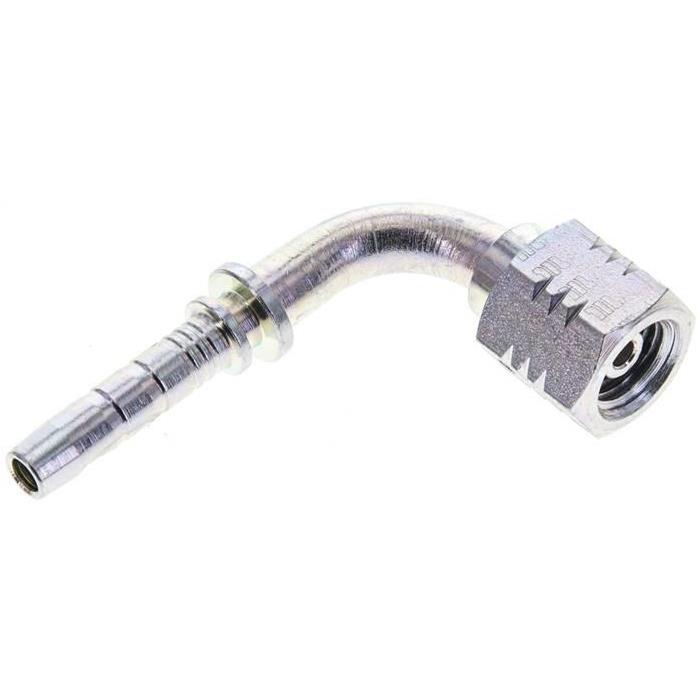

1.059-3-4A Pressanschluss DKO-L (90°), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 12 x 1,5 (6 L)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht44 g / Stk.

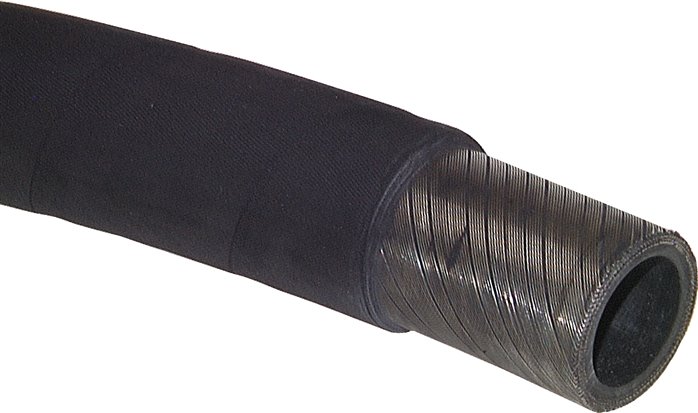

Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)31Schlauch Ø innen (mm)31,8Schlauch Ø außen (mm)49,7Betriebsdruck (bar)210Berstdruck (bar)1250min. Biegeradius (mm)460Size Kenngröße20Gewicht3 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
