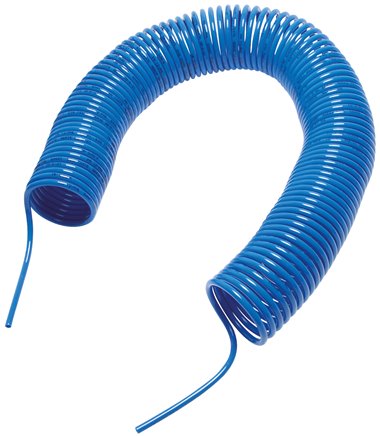

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)12 x 9FarbegrünBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht500 g / Stk.

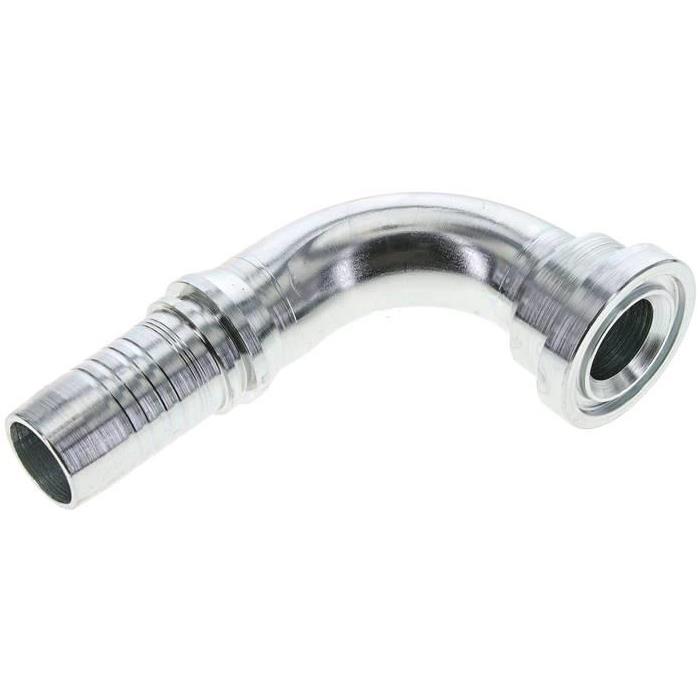

1.471-20A Pressanschluss SFS (90°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht750 g / Stk.

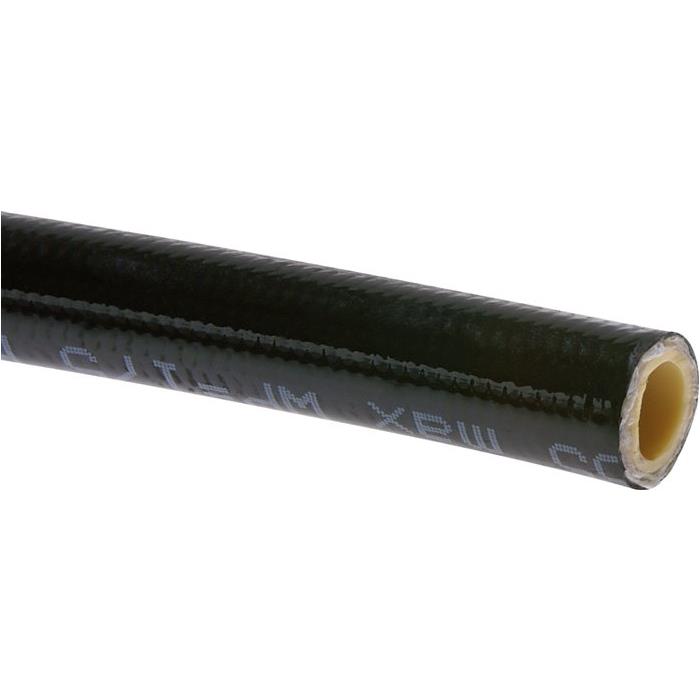

Werkstoffe:Schlauchseele: Polyester, Druckträger: 2-fach Polyestergeflecht, Decke: Polyurethan (besonders abriebfest, öl-, ozon-, fett- und witterungsbeständig)Temperaturbereich:-40°C bis +100°C, Anwendungen mit Luft, Wasser und Wasser-Emulsionen max. +65°CEinsatzbereich:Mittlere Hochdruckkreisläufe, Winden, GabelstaplerBeständigkeit:Mineralöl, Mineralöl mit bis zu 40% Aromaten-Anteil, Öl auf Polyglykolbasis, Rapsöl, Bioöl, Wasser, Wasserglykol-Emulsionen, Wasser-/Öl-EmulsionenVorteile:•verschleißfest, keine LängendehnungWeitere Eigenschaften:AusführungEinzelschlauchDN (mm)8Schlauch Ø innen (mm)8,0Schlauch Ø außen (mm)14,3Betriebsdruck (bar)190Berstdruck (bar)760min. Biegeradius (mm)55Size Kenngröße5Gewicht130 g / Stk.

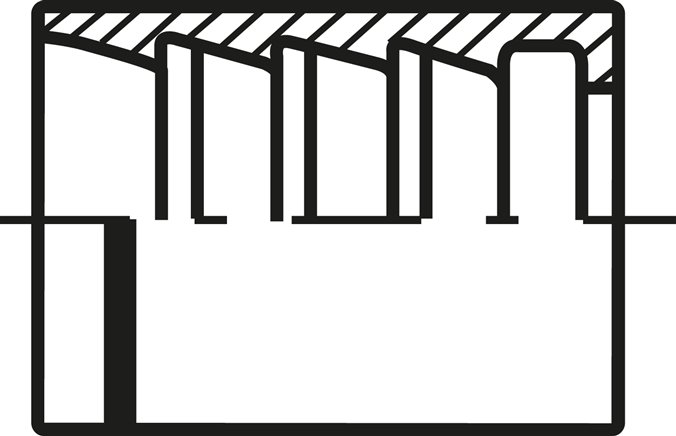

111-08ES ES-Pressanschluss Hülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschält), 28 x 37 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN (geschält & nicht geschält), 2 TE (nicht geschältAnschlussgröße28 x 37 (Da x L)NW (mm)12BeschreibungPressfassung für Schlauch 1 SN (EN 853) (geschält + nicht geGewicht55 g / Stk.

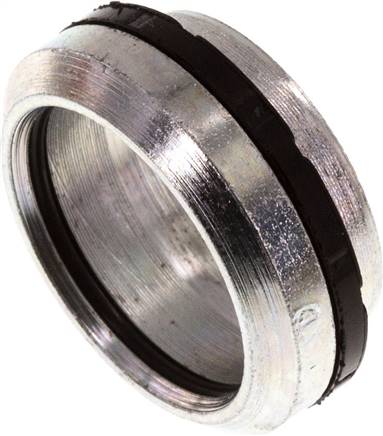

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen38 S (M52x2)Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht50 g / Stk.
1.260-12ES ES-Pressanschluss AGR (gerade), G 3/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/4"NW (mm)19BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht145 g / Stk.

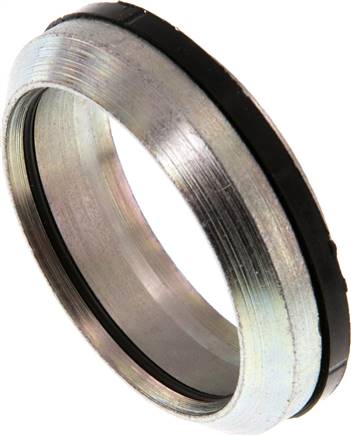

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen18 L (M26x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht8.8 g / Stk.

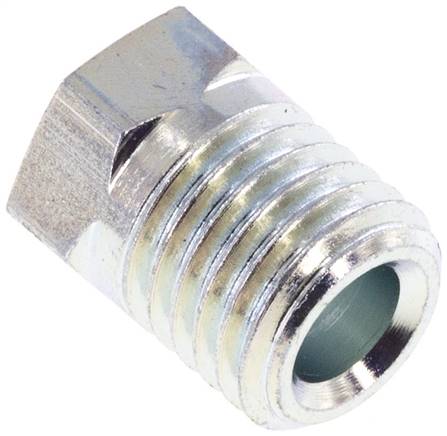

Werkstoffe:Stahl verzinktVerwendung:Die Überwurfschrauben mit Schneidring werden benötigt, um Rohre in einem Behälter auf eine bestimmte Höhe zu fixieren.Weitere Eigenschaften:Baureiheleichte BaureiheGewindeM 12 x 1,5Rohr Ø außen (mm)6 LGewicht8.9 g / Stk.

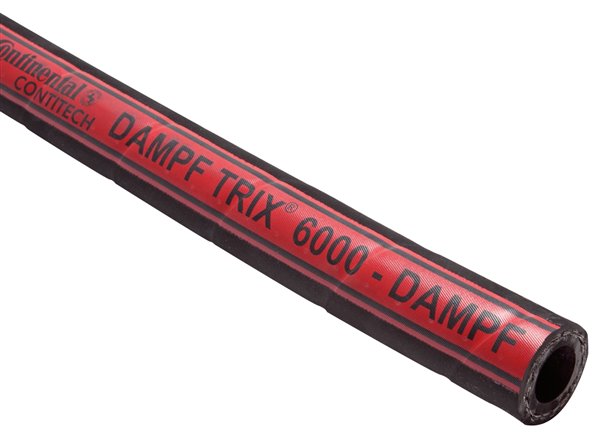

Werkstoffe:Decke: EPDM-Außenschicht, unempfindlich gegen Ozon, Witterung und UV-Strahlung, abriebfest, Druckträger: 2 Stahldrahtgeflechte, Seele: glattes, porenfreies EPDMTemperaturbereich:-40°C bis +210°C (kurzzeitig +220°C)Betriebsdruck:18 bar konstant bei +210°C, kurzzeitig 23 bar bei +220°CElektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)25 (1)Schlauch Ø außen (mm)40min. Biegeradius (mm)250Gewicht1,1 kg / Stk.

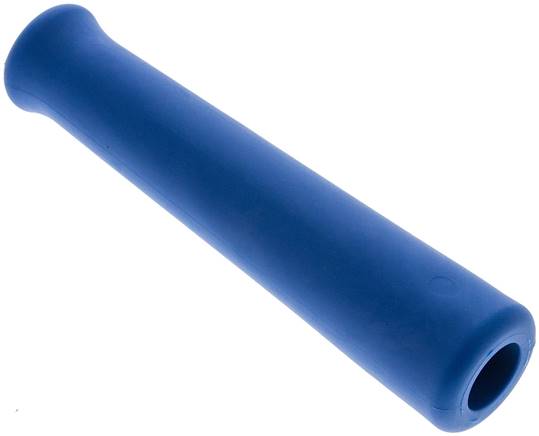

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)8BeschreibungGummiknickschutz für Waschschläuche (blau)Gewicht60 g / Stk.

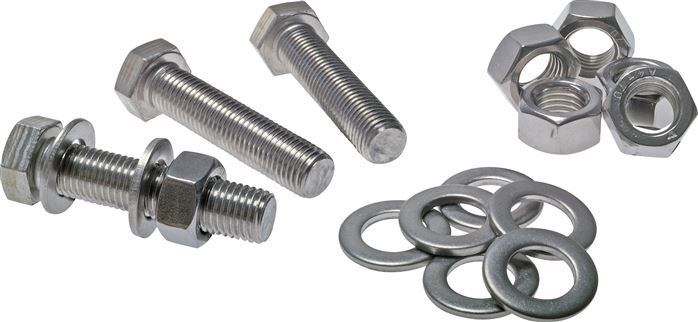

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 20effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)53Muttern934-M20 ESScheiben125A-20 ESGewicht230 g / Stk.

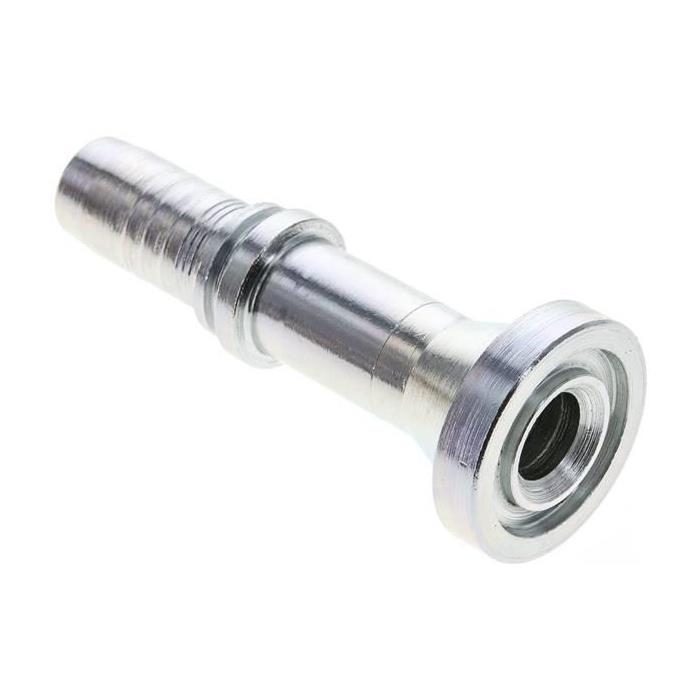

1.421-12A Pressanschluss SFS (gerade), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht220 g / Stk.

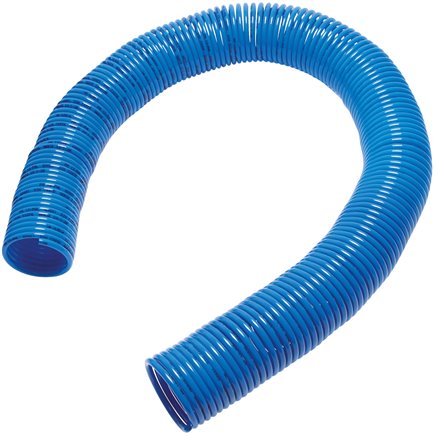

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)5 x 3FarbeschwarzBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378 & DIN 74324Gewicht350 g / Stk.

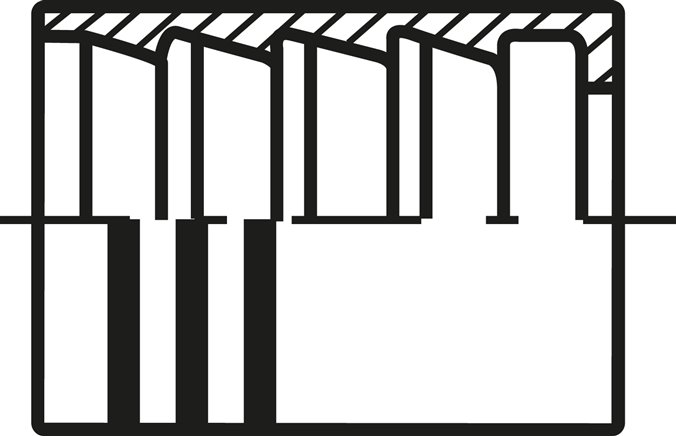

440-08ES ES-Pressanschluss Hülse 4 SP (außen geschält), 30 x 37 (Da x L)Weitere Eigenschaften:BauformHülse 4 SP (außen geschält)Anschlussgröße30 x 37 (Da x L)NW (mm)12BeschreibungPressfassung für Schlauch 4 SP (EN 853) (außen geschält)Gewicht85 g / Stk.

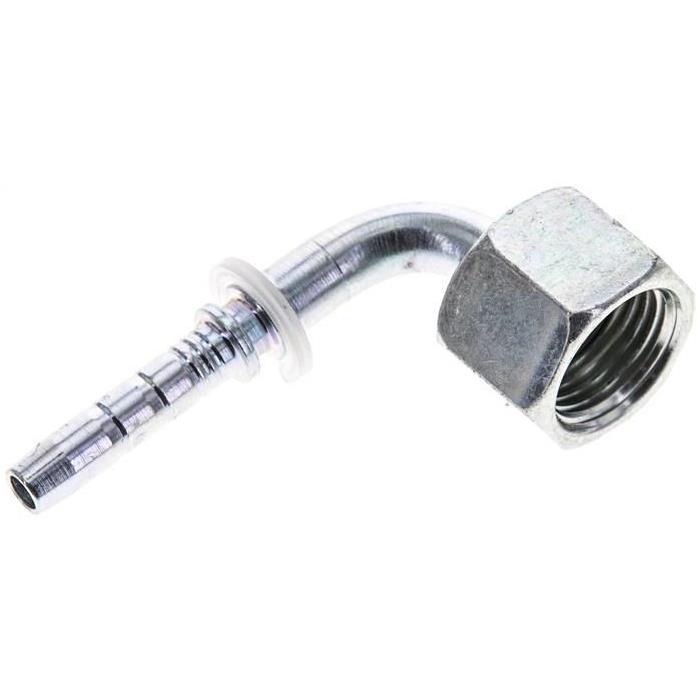

1.355-6-4A Pressanschluss ORFS (90°), UN 11/16"-16Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUN 11/16-16DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht50 g / Stk.
5.353-24ES ES-4SH-Pressanschluss DKJ (90°), UN 1-7/8"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-7/8-12NW (mm)38BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

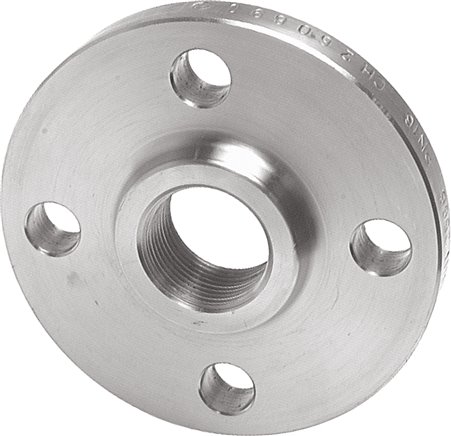

Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN40 (DIN/EN)GRp 2"DN (mm)50PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)165H (mm)34k (mm)125d (mm)18Gewicht2,9 kg / Stk.

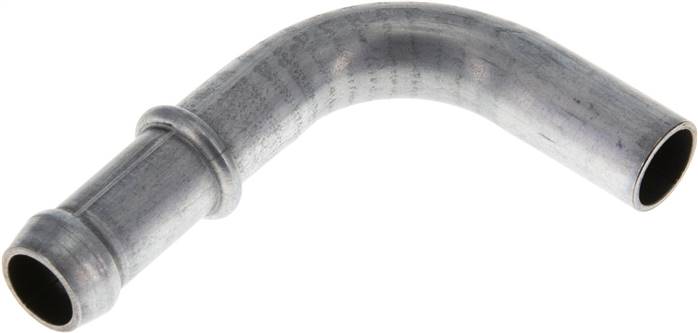

861901000 90°-Schlauchnippel Rohr 12, Schl. 11 - 12mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)10Schlauch Ø innen (mm)11 - 12Rohr Ø außen (mm)12Gewicht27 g / Stk.

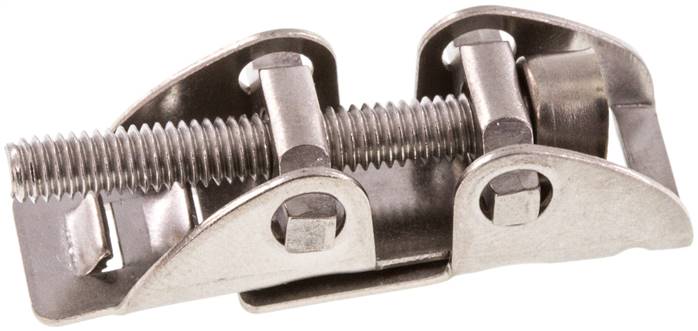

Werkstoffe:1.4301Montage mit Schraubschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Schraubschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen, anziehen, fertig.Montage mit Handnachspannschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Handnachspannschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen und spannen, fertig.Weitere Eigenschaften:Bandbreite (mm)10AusführungSchraubschlossØ Spannbereich (mm)über 100Gewicht11 g / Stk.

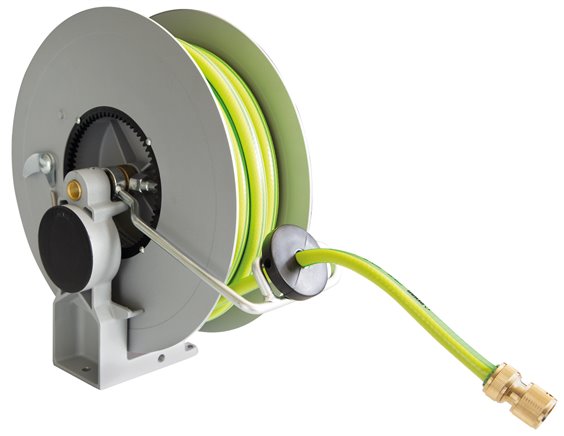

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Aluminiumguss, Haube: Kunststoff, Anschluss: Messing, Schlauch: PVCLieferumfang:Automatischer Schlauchaufroller komplett mit spezial PVC-Schlauch, Stopper und Auslauffenster. Die geschlossene Ausführung wird mit einer Haube aus stoßfestem Kunststoff geliefert, bei der offenen Ausführung schwenkt die Schlauchführung mit.*nur für Wasser, GARDENA-kompatible Kupplung, Stecker & Spritze aus Messing liegen beiWeitere Eigenschaften:AusführungoffenSchlauchlänge (m)20DN (mm)12Betriebsdruck (bar)10EingangRp 3/8 (IG)AusgangGardena inkl. PistoleTemperaturbereich (°C)+5 bis +60ZubehörSAWP 15Gewicht9 kg / Stk.

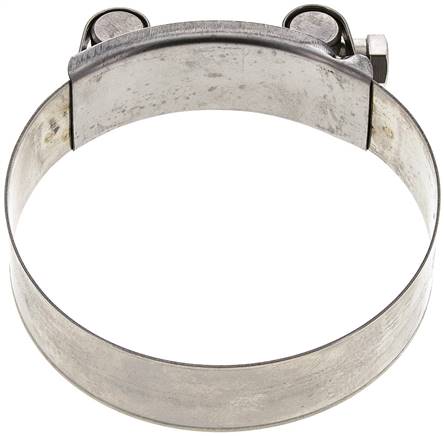

Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 92 - 97 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.92 mmSpannbereich max.97 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

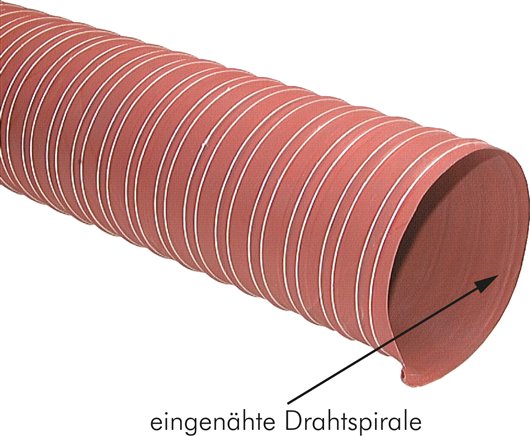

Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen liegender Federspirale, und zusätzlicher Innendecklage. Dadurch ist der Schlauch innen glatt.Temperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)95Betriebsdruck (bar)-0,4 bis 2Gewicht470 g / Stk.
1.243-24ES ES-Pressanschluss DKR (90°), G 1-1/2"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1-1/2"NW (mm)38BeschreibungBSP-Dichtkopf mit Überwurfmutter
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
