Gewindeflansch DN50-PN40 (DIN/EN), Rp 2", DIN 2567 & EN 1092-1 (Typ 13), 1.4571
Versandkostenfrei
%
278,07 €*
(Sie sparen 50% )
139,04 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571301378
Hersteller-Nr.:
DA120782
Produktnummer:
DA120782
Gewicht:
2.9 kg
Produktinformationen "Gewindeflansch DN50-PN40 (DIN/EN), Rp 2", DIN 2567 & EN 1092-1 (Typ 13), 1.4571"
Optional:
PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -EN

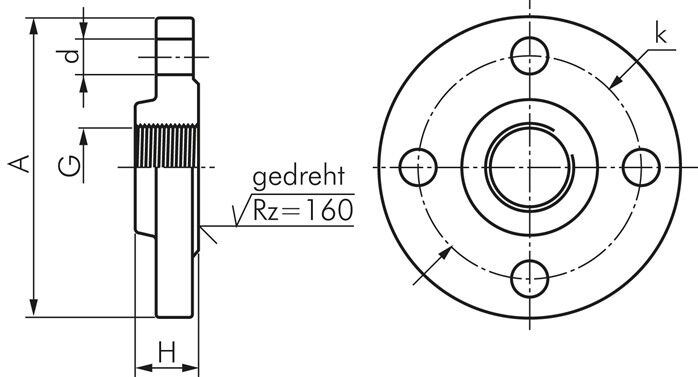

Weitere Eigenschaften:
| Werkstoff | 1.4571 |
| Flanschanschluss | DN50-PN40 (DIN/EN) |
| G | Rp 2" |
| DN (mm) | 50 |
| PN (bar) | 40 |
| Norm | DIN 2567 & EN 1092-1 (Typ 13) |
| A (mm) | 165 |
| H (mm) | 34 |
| k (mm) | 125 |
| d (mm) | 18 |
| Gewicht | 2,9 kg / Stk. |
