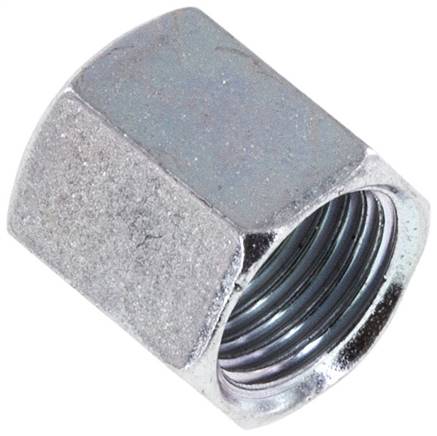

8310300 Überwurfmutter DN3, M 10 x 1, Bohrung 6,5mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)3GewindeM 10 x 1Ø Bohrung (mm)6,5Schlüsselweite (mm)12Gewicht5.3 g / Stk.

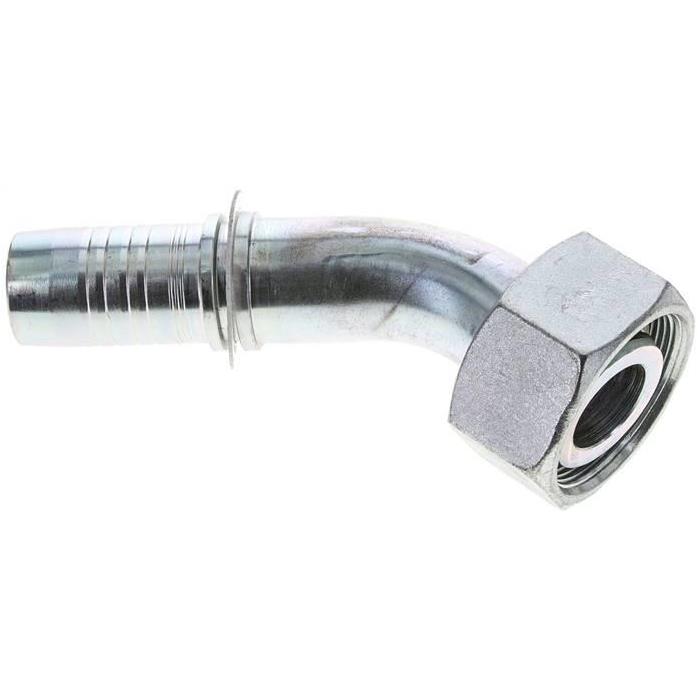

1.085-20A Pressanschluss DKO-S (45°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht850 g / Stk.

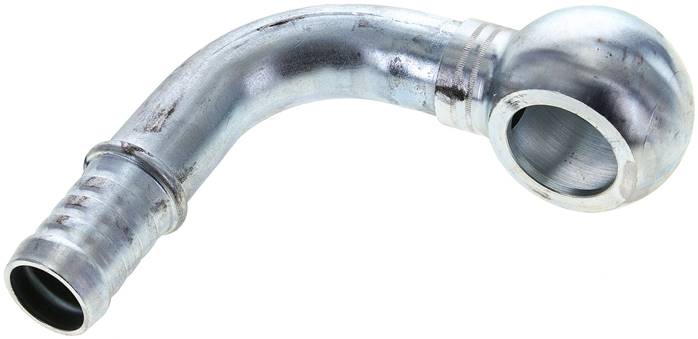

Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)20Schlauch Ø innen (mm)21 - 22Ø Ring (mm)26für GewindeM 26 x 1,5Gewicht210 g / Stk.
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)75Schlauchlänge (m)15Storz-Alukupplung75-BKnaggenabstand89Gewicht8 kg / Stk.
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)13GewindeG 1/2"Ø Bohrung (mm)17,0Schlüsselweite (mm)24Gewicht26 g / Stk.

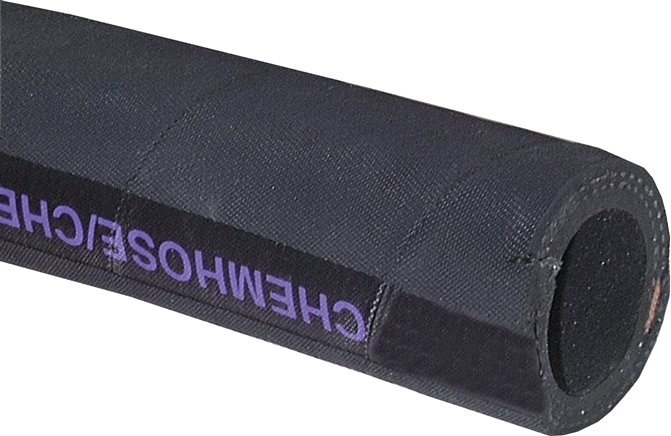

Werkstoffe:Seele: EPM, schwarz, glatt, Decke: EPDM schwarz (DN 13: grün), extrudiert (ab DN 32 stoffgemustert), abrieb- und witterungsbeständig; Einlage: Cordgewebe mit Kupferlitze (DN 13: ohne Kupferlitze)Temperaturbereich:-35°C bis +100°C (DN 13: -40°C bis +120°C), Chemikalien: max. +25°C, sterilisierbar mit Dampf: kurzzeitig bis +130°C (DN 13: bis +140°C)Elektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:Für starke Säuren und Laugen (DN 13: Luft, Wasser, leichte Chemikalien). Nicht beständig gegen Kohlenwasserstoffe. Bitte fragen Sie die Beständigkeit für Ihr Medium gezielt an. Ab DN 19: Flammwidrigkeit gem. TRbf 131, Teil 2, par. 5.5.*DN 13: EN ISO 1307Weitere Eigenschaften:Schlauch Ø innen (mm)50 (2)Schlauch Ø außen (mm)66Betriebsdruck (bar)16Berstdruck (bar)64Rollenlänge (m)40NormEN 12115Gewicht1,6 kg / Stk.

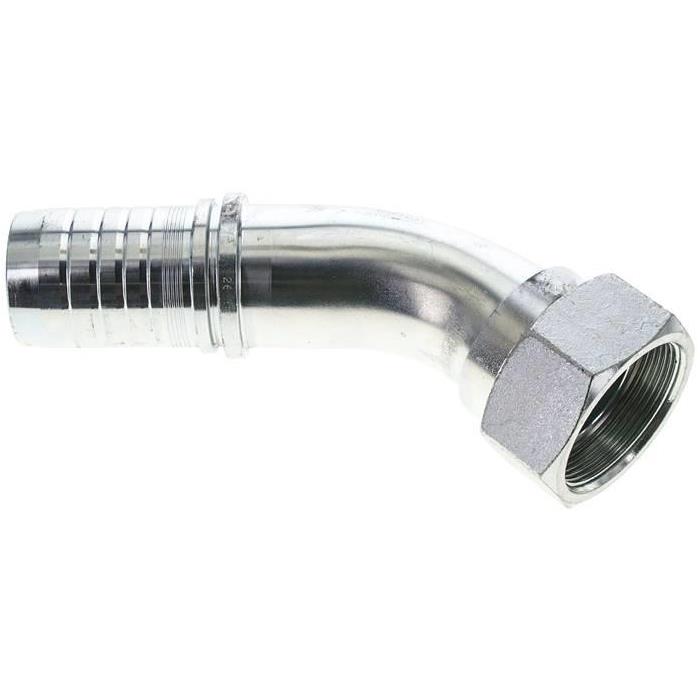

1.233-32A Pressanschluss DKR (45°), G 2"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 2"DN (mm)51BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht1,7 kg / Stk.

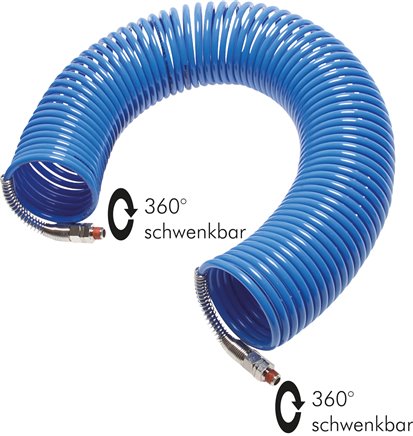

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CFarbe:blauVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeidenWeitere Eigenschaften:Arbeitslänge (m)7,0Schlauch Ø außen x innen (mm)8 x 6GewindeR 1/4"Betriebsdruck (bar)19Wickel Ø innen (mm)75NormDIN 73378Gewicht430 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)8 x 6GewindeG 1/4"Betriebsdruck (bar)19FarbeschwarzWickel Ø innen (mm)80NormDIN 73378 & DIN 74324Gewicht310 g / Stk.

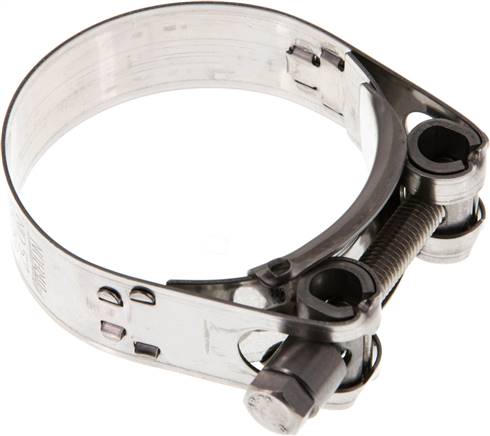

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)55 - 59Bandbreite (mm)20Gewicht75 g / Stk.

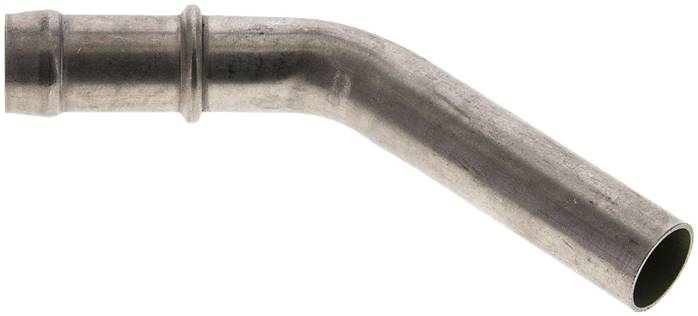

861451600ES 45°-Schlauchnippel Rohr 18, Schl. 17 - 18mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Baureiheleichte BaureiheNW (mm)16Schlauch Ø innen (mm)17 - 18Rohr Ø außen (mm)18Gewicht60 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße44,5 (1)DN (mm)25BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht450 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKOR (45°)AnschlussgrößeG 1"DN (mm)25BeschreibungBSP-Dichtkopf 60° mit O-Ring und Überwurfmutter (G-Gewinde)Gewicht650 g / Stk.

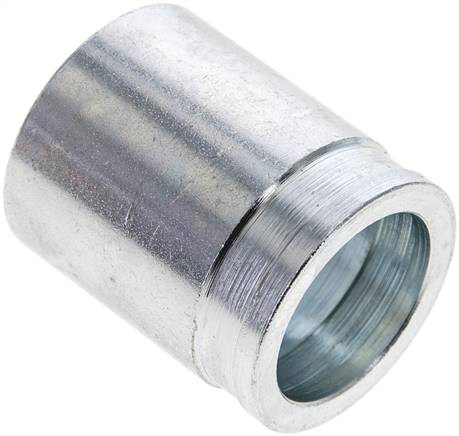

721-16A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 41,0 x 49,7 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße41,0 x 49,7 (Da x L)DN (mm)25BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht110 g / Stk.
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)6 x 4Farbe*naturBetriebsdruck (bar)22min. Biegeradius (mm)25Gewicht1,6 kg / Stk.
Polyamid-Spiralschlauch und Drehgelenkverschraubungen mit AGTechnische Daten:AG BSPPG 1/4Ø Innen./Außen. (mm)6 x 8Durchmesser Spirale (mm)96Max. Länge (m)5Min. Länge (m)0,24Länge (mm)260Breite (mm)110Höhe (mm)110Gewicht (g)290

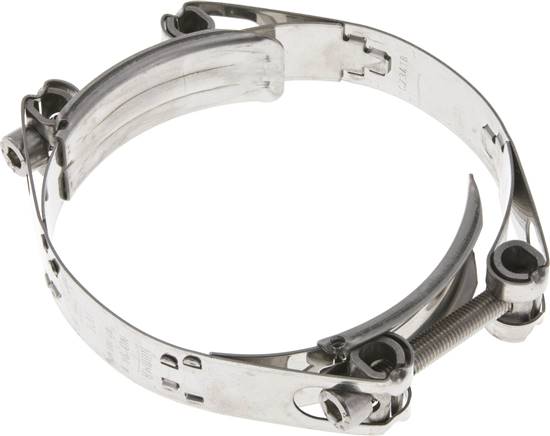

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)87 - 101Bandbreite (mm)20Gewicht150 g / Stk.

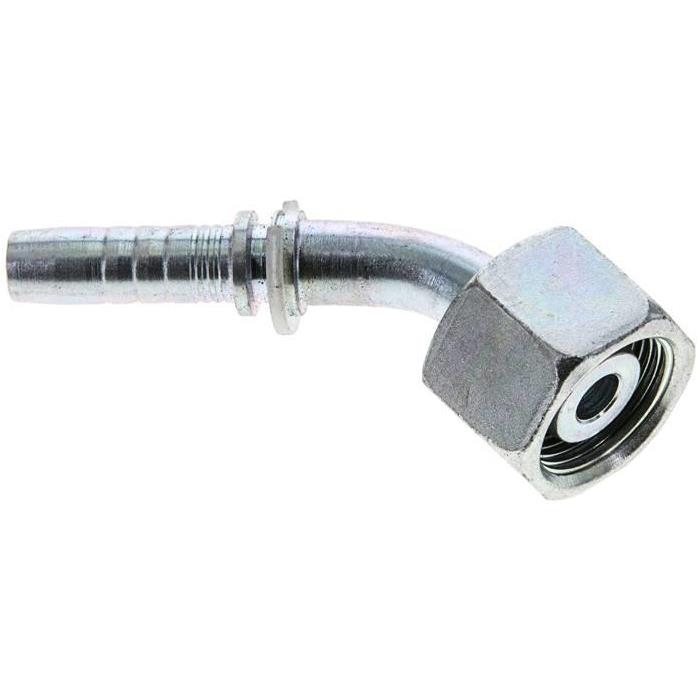

1.085-6A Pressanschluss DKO-S (45°), M 22 x 1,5 (14 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 22 x 1,5 (14 S)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht100 g / Stk.
1.085-3-4ES ES-Pressanschluss DKO-S (45°), M 16 x 1,5 (8 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 16 x 1,5 (8 S)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-Stu
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)10 x 8FarberotBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378Gewicht850 g / Stk.

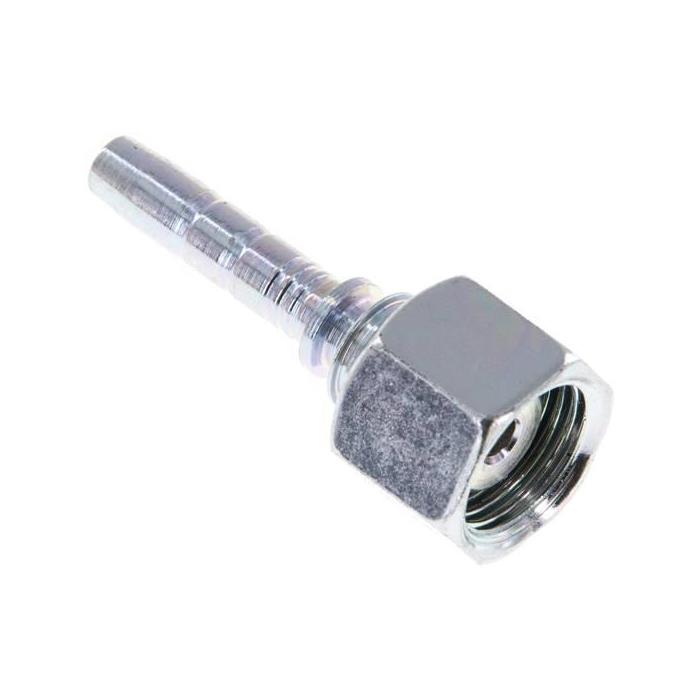

1.041-5-4A Pressanschluss DKL (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)6BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht36 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)22,5Schlauch Ø außen x innen (mm)6 x 4FarbeblauBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht650 g / Stk.
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungSechskantschraubeGewindeM 10effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)28Muttern934-M10Scheiben125A-10Gewicht31 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
