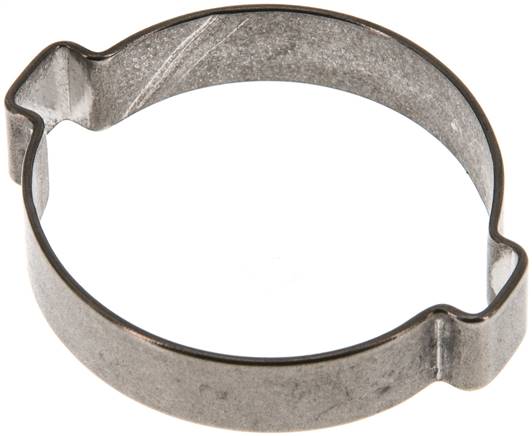

2-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbar, •größerer Spannbereich im Vergleich zu 1-Ohr-SchellenWeitere Eigenschaften:Werkstoff1.4307 (W4)Ø Spannbereich (mm)35 - 40Bandbreite (mm)10Gewicht12 g / Stk.
Max. Betriebsdruck: 10 barLänge: 20 m max.Durchmesser Innen/ Außen (mm): 6 x 8Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien

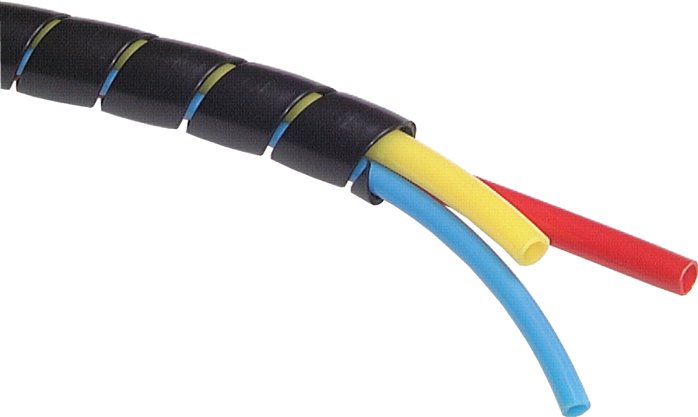

Werkstoffe:HD-PE, spiralisiert extrudiert, abgerundete Kanten, beständig gegen Ozon, Witterung und UV-StrahlungAnwendung:Bündeln von Schläuchen, Scheuerschutz an HydraulikschläuchenTemperaturbereich:-50°C bis +100°CWeitere Eigenschaften:Außen Ø (mm)63Innen Ø (mm)55,5Bündelbereich (mm)55 - 67Wendelbreite (mm)40,0Rollenlänge (m)25Gewicht600 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)10 x 8FarbenaturBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378Gewicht800 g / Stk.

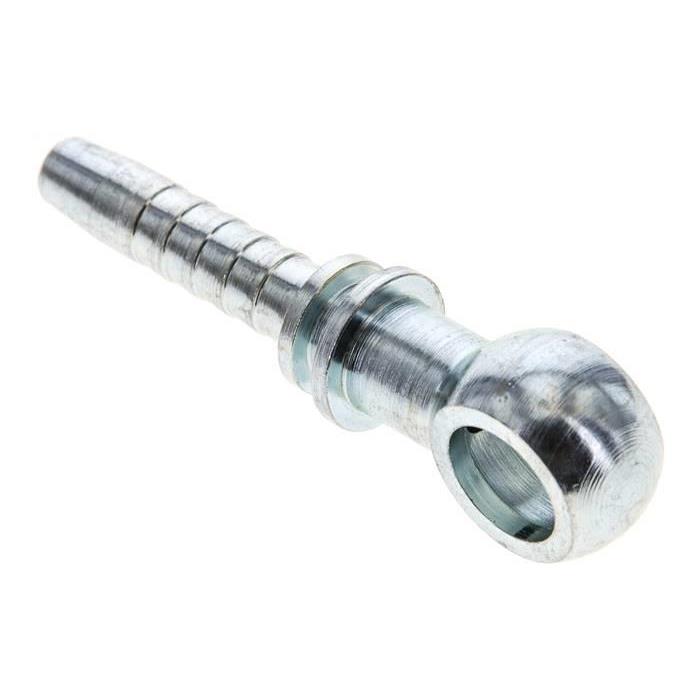

1.090-10-4A Pressanschluss RN (gerade), Ø 10Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 10DN (mm)6BeschreibungRingstutzen für Hohlschrauben, metrischGewicht18 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)14 x 12FarbeschwarzBetriebsdruck** (bar)10min. Biegeradius (mm)110Gewicht75 g / Stk.
1.343-16-12A Pressanschluss DKJ (45°), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-5/16-12DN (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht300 g / Stk.

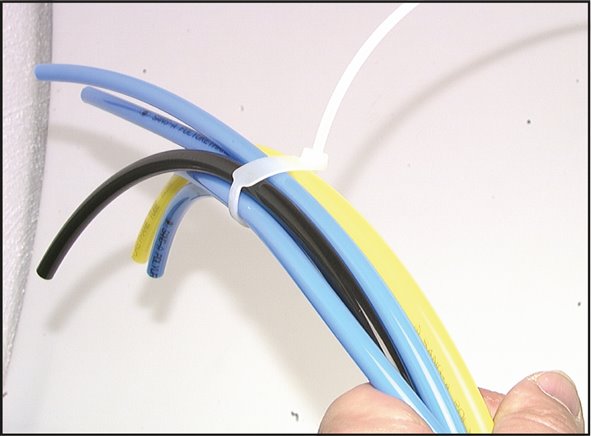

Verwendung:Zum Markieren und Befestigen von Schläuchen und Kabeln. Die Beschriftung erfolgt durch Filzstift oder Etikett.Werkstoffe:PolyamidTemperaturbereich:-40°C bis +80°CVerpackungseinheit:100 StückWeitere Eigenschaften:AusführungBeschriftungsfeld außenBandlänge (mm)110Bandbreite (mm)2,5max. Bindebereich Ø (mm)20Gewicht0.6 g / Stk.

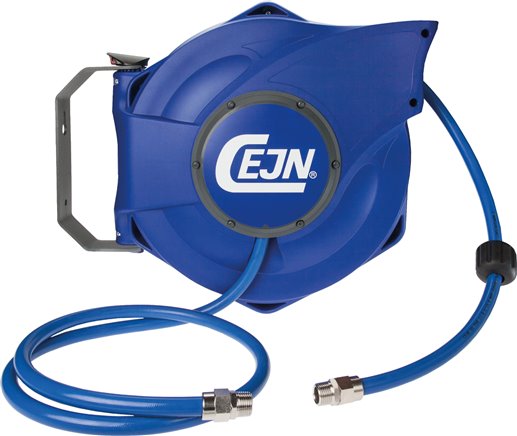

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper und Trommel: Kunststoff, Befestigungsbügel: Stahl schwarz lackiert, Schlauch: Polyester-Polyurethan gewebeverstärkt (blau)Lieferumfang:Automatischer Schlauchaufroller mit PU-Schlauch, Stopper und Gewindeanschlüssen an den Schlauchenden, Befestigungsbügel (schwenkbar) mit Quick-Lock-Funktion*Schlauch: Polyether-Polyurethan, grünWeitere Eigenschaften:Ausführungfür DruckluftSchlauch Ø innen x außen (mm)9,5 x 13,5Schlauchlänge (m)14Betriebsdruck (bar)16Eingang (Außengewinde)R 3/8"Ausgang (Außengewinde)R 3/8"Temperaturbereich (°C)-20 bis +60Gewicht7 kg / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-60 bis +400Gewicht34 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)8 x 6FarberotBetriebsdruck** (bar)18min. Biegeradius (mm)40Gewicht5 kg / Stk.

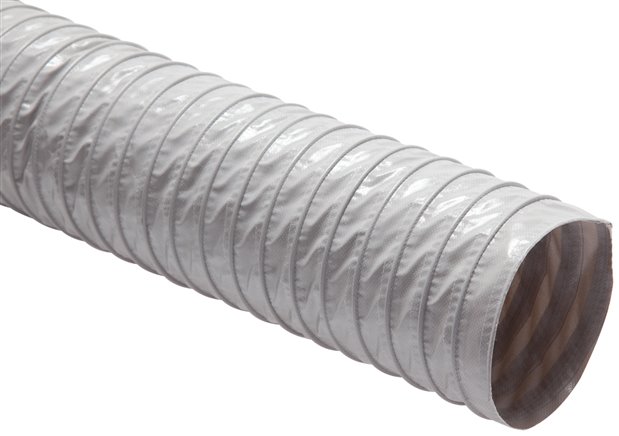

Werkstoffe:PVC-beschichtetes Polyestergewebe mit einer bronzierten, in die Wandung eingearbeiteten StahldrahtspiraleTemperaturbereich:-30°C bis +80°C (kurzzeitig max. +100°C)Wandstärke:ca. 0,4 mmAnwendung:Klima- und Lüftungstechnik, Schweißgasabsaugung, Solarientechnik, Haushaltstechnik, gute Flexibilität, selbstverlöschend, kälteelastisch, gute Stauchbarkeit.Zulassungen:schwer entflammbar nach UL 94 V-0Weitere Eigenschaften:Schlauch Ø innen (mm)90Betriebsdruck (bar)-0,09 bis 0,50Rollenlänge (m)15Gewicht330 g / Stk.
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)196 - 216Bandbreite (mm)25Gewicht320 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht750 g / Stk.

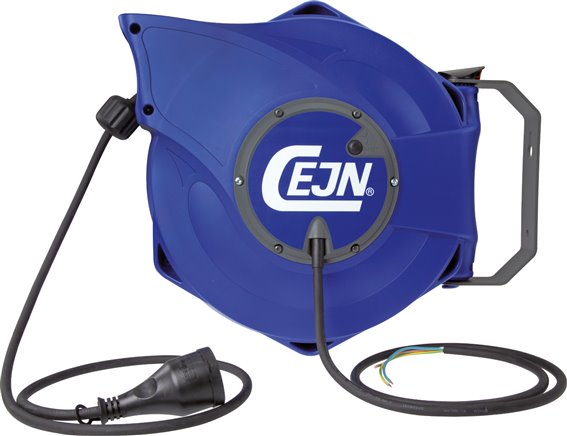

Weitere Eigenschaften:Kabellänge (m)17SchutzartIP 44Anschlussleistung aufgerollt (W)1600Anschlussleistung abgerollt (W)2400Gewicht8 kg / Stk.
Werkstoffe:Seele: synthetischer Gummi, schwarz, glatt, ölbeständig, Einlage: hochzähes synthetisches Cordgewebe und Stahldrahtspirale, Decke: synthetischer Gummi, schwarz, stoffgemustert, mit kantiger Rillung, witterungsbeständig.Temperaturbereich:-40°C bis +100°CBetriebsdruck:-0,9 bis 10 bar (Berstdruck: 30 bar)Einsatzbereich:Spiralsaug- und Druckschlauch für Öl mit max. 40% Aromatenanteil in hydraulischen Systemen, Wasser, Wasser-Glykol-Emulsion, Wasser-Öl-Emulsion. Temporär für Öl auf Polyglykolbasis, Rapsöl, Bioöl und Dieselöl bis max. +40°C. Nicht geeignet für Öle auf Esterbasis (z.B. Spezialöle für Kühlschränke, Kompressoren).Rollenlänge:60 mtr.Vorteile:•Geringerer Biegeradius und hohe Flexibilität durch geriefte Außendecke.Weitere Eigenschaften:Schlauch Ø innen (mm)63,5 (2-1/2)Schlauch Ø außen (mm)75,5min. Biegeradius (mm)220Gewicht2 kg / Stk.

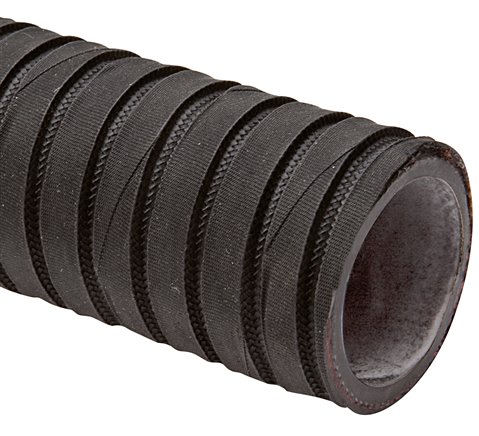

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:DN (mm)51Schlauch Ø innen (mm)50,8Schlauch Ø außen (mm)63,1Betriebsdruck (bar)40Berstdruck (bar)250min. Biegeradius (mm)630Size Kenngröße32Gewicht2,1 kg / Stk.

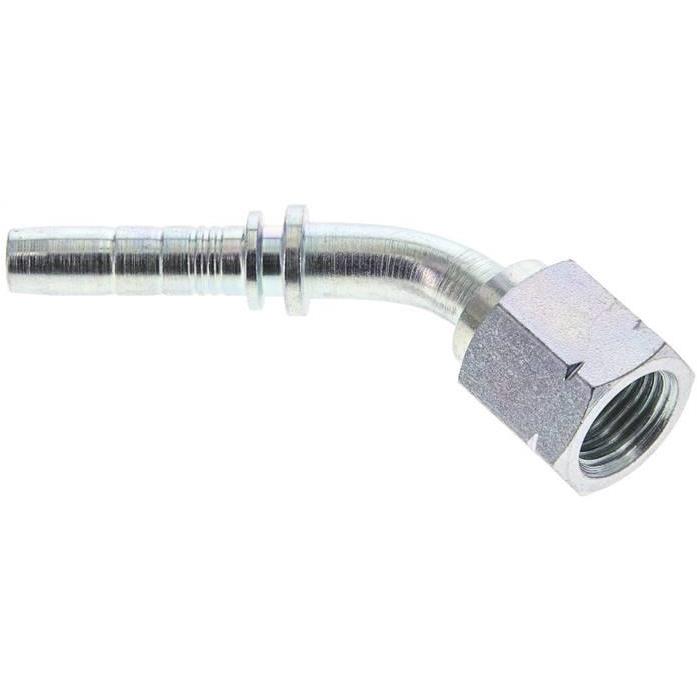

1.343-6-5A Pressanschluss DKJ (45°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 9/16-18DN (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht49 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)10 x 8FarbeschwarzBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378 & DIN 74324Gewicht800 g / Stk.

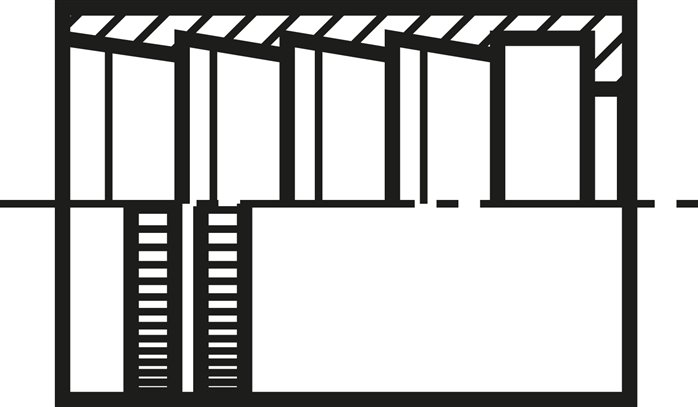

121-24ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 67 x 67 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße67 x 67 (Da x L)NW (mm)38BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)
5.081-20ES ES-4SH-Pressanschluss DKO (gerade), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO (gerade)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-StutzenGewicht850 g / Stk.

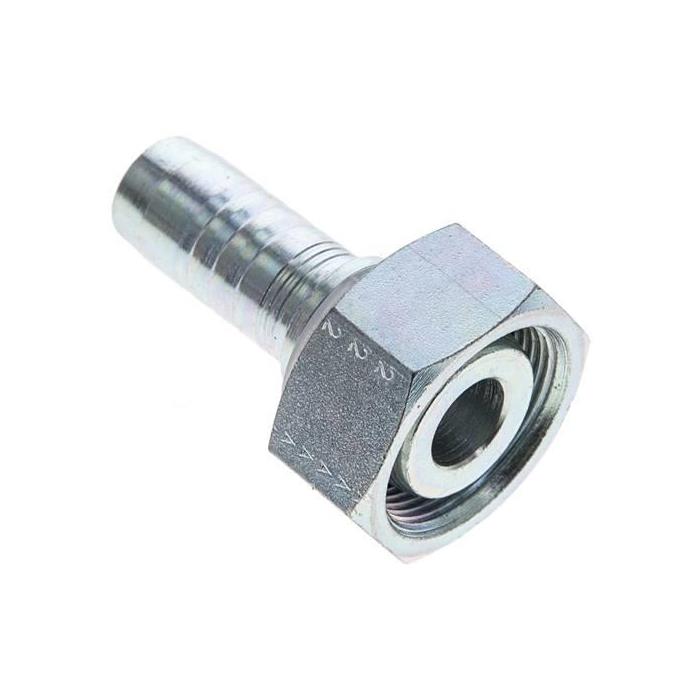

1.141-10A Pressanschluss DKF (gerade), M 30 x 1,5 (21,25)Weitere Eigenschaften:BauformDKF (gerade)AnschlussgrößeM 30 x 1,5 (21,25)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter passend auf 24°-Stutzen franz. Gewicht135 g / Stk.

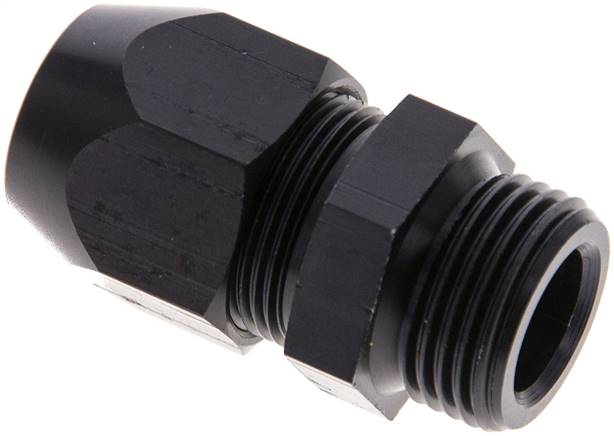

Werkstoffe:Polypropylen, PVDF, Aluminium mit PVC- & PA-Dichtungen, 1.4571 mit PTFE-DichtungenBetriebsdruck:-0,95 bis 10 barVorteile:•Häufige Montage und Demontage möglich, •Keine Schlauchschelle oder überstehende Geflechtdrähte der Metallumflechtung*Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffAluminiumEinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)12x6Temperaturbereich (°C)-10 bis +60Gewicht16 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
