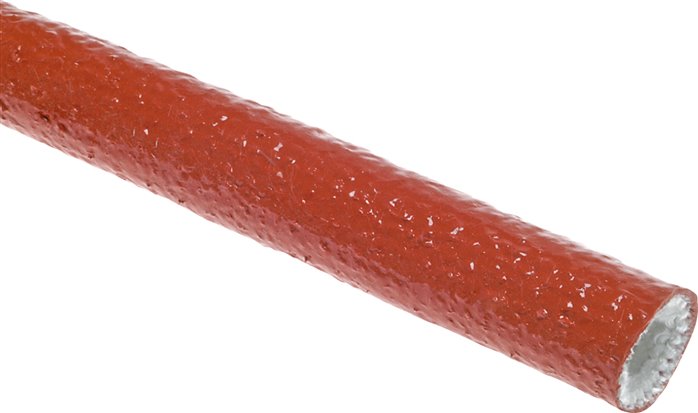

Anwendung:Schützt vor äußerer Hitzeeinwirkung und verhindert Wärmeverluste, weist Flüssigmetallspritzer ab (Gießerei-Glasverarbeitung)Werkstoffe:Außenmantel: temperaturbeständiges Spezialsilikon, Innenmantel: spezielles GlasfasergeflechtTemperaturbereich:-60°C bis +260°C (kurzzeitig: 15-20 min: max. +1090°C, 15-30 sek.: max +1650°C)Hinweis:Fixieren Sie den Schutzschlauch an den Enden mit FSS TAPE, mit 50% ÜberlappungRollenlänge:15 mtr.Weitere Eigenschaften:BeschreibungFlammschutzschlauchAbmessungen (mm)38 mm (innen)Gewicht420 g / Stk.

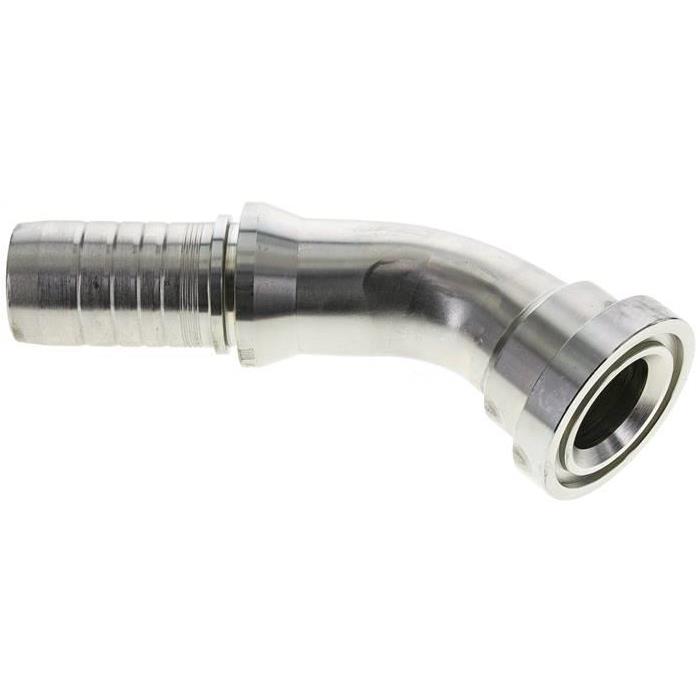

1.451-24A Pressanschluss SFS (45°), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße63,5 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht1,1 kg / Stk.
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)42Schlauchlänge (m)10Storz-Alukupplung52-CKnaggenabstand66Gewicht3 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)6 x 4GewindeG 1/8"Betriebsdruck (bar)27FarbenaturWickel Ø innen (mm)60NormDIN 73378Gewicht145 g / Stk.
Werkstoffe:Stahl verzinktWeitere Eigenschaften:GewindeM 18 x 1,5passend für Ø Ring (mm)18L (mm)54SW (mm)24Gewicht60 g / Stk.

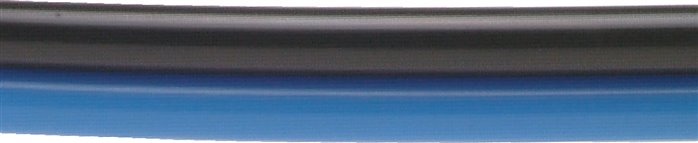

Anwendung:Mit den PA-Mehrfachschläuchen ist eine übersichtliche Montage von z.B. Ventilen zu Zylindern möglich. Zur Montage wird das Schlauchpaar an den beiden Schlauchenden mit einem scharfen Messer aufgetrennt und dann mit den Schlauchanschlüssen verbunden. Ggf. sollten die Schlauchenden nochmals sauber abgeschnitten werden. Der Werkstoff Polyamid gewährleistet eine gute chemische Resistenz und hohe Betriebsdrücke auch bei hohen Temperaturen.Eigenschaften:Halbstarr, gut verlegbar und knickstabil.Temperaturbereich:-40°C bis +90°CShore-Härte:61 DWeitere Eigenschaften:AusführungDuo-Schlauch (2-fach)Schlauch Ø außen x innen (mm)4 x 2Betriebsdruck (bar)44Rollenlänge (m)50Standardfarbenblau - schwarzGewicht19 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN200-PN10 (DIN/EN)DN (mm)200PN (bar)10NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)340b (mm)24k (mm)295d (mm)22Gewicht16 kg / Stk.
Werkstoffe:1.4307 (W4), Einlagering: 1.4310Verwendung:1-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Der Einlagering bewirkt eine absolut sichere Rundum-Abbindung und findet bevorzugt bei der Montage von weichen und empfindlichen oder sehr steifen Schläuchen Verwendung. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbarWeitere Eigenschaften:Ausführungmit EinlageringØ Spannbereich (mm)2,5 - 2,9Bandbreite (mm)5,5Gewicht0.3 g / Stk.

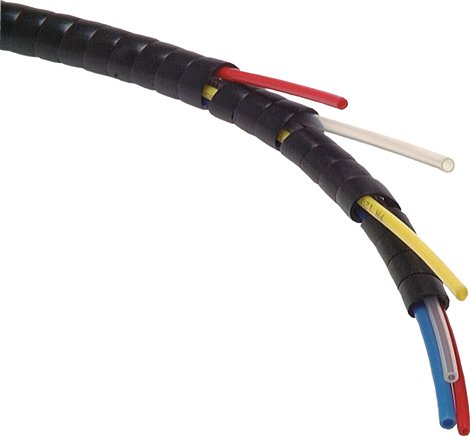

Werkstoffe:PE-Schlauch spiralisiert geschnittenAnwendung:Bündelung von Schläuchen, kleinen Rohren, elektrischen Kabeln usw., Schutz gegen Abrieb und VerschleißTemperaturbereich:-50°C bis +85°CWeitere Eigenschaften:FarbenaturAußen Ø (mm)6Innen Ø (mm)4Bündelbereich (mm)5 - 20Wendelbreite (mm)5Rollenlänge (m)50Gewicht16 g / Stk.
1.233-12-10ES ES-Pressanschluss DKR (45°), G 3/4"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 3/4"NW (mm)16BeschreibungBSP-Dichtkopf mit Überwurfmutter

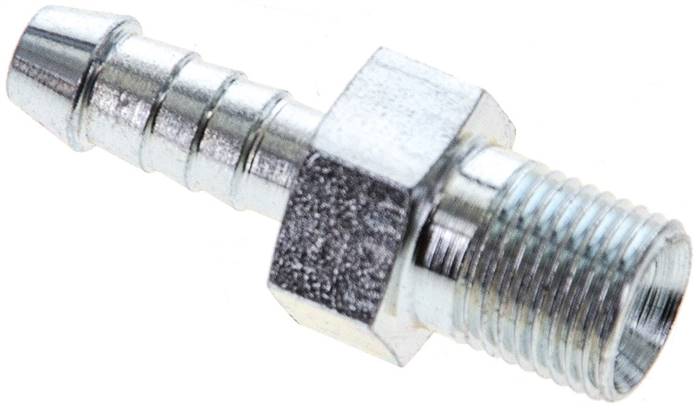

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)4Schlauch Ø innen (mm)5 - 6GewindeG 1/8"Schlüsselweite (mm)13Gewicht12 g / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN150-PN16 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)150PN (bar)16Axial-Stauchung (mm)25Axial-Streckung (mm)25Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)230D (mm)285Anzahl Löcher8Gewicht17 kg / Stk.

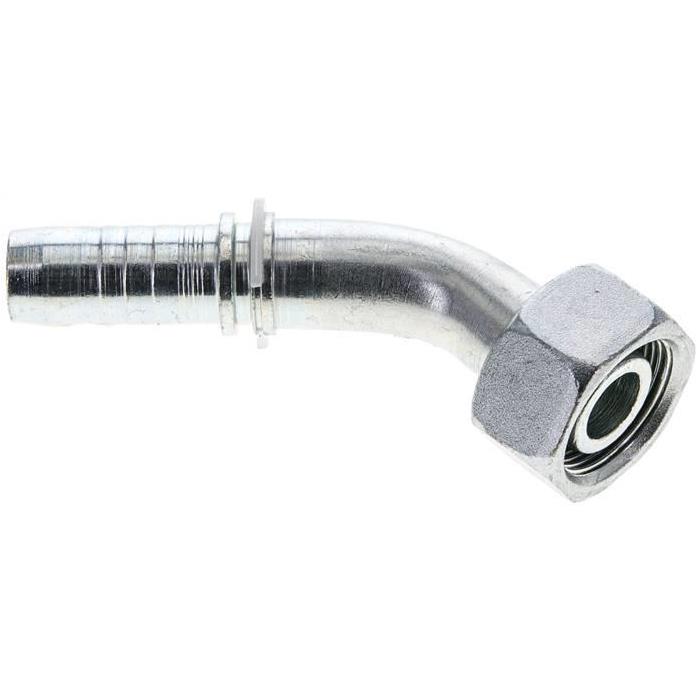

1.055-10A Pressanschluss DKO-L (45°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht165 g / Stk.

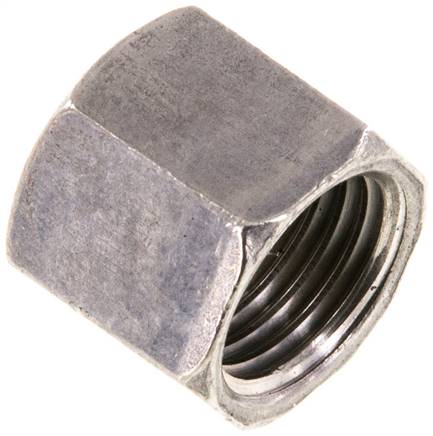

8310600ES Überwurfmutter DN6, M 14 x 1,5, Bohrung 10,0mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301NW (mm)6GewindeM 14 x 1,5Ø Bohrung (mm)10,0Schlüsselweite (mm)17Gewicht14 g / Stk.

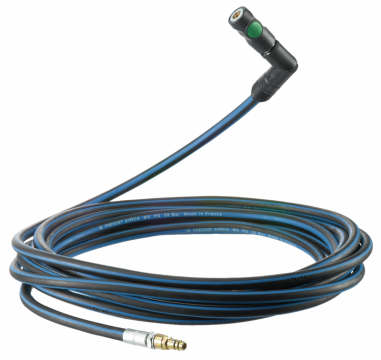

Verpresste Schlauchverlängerung AIRCA mit drehbarer Sicherheitsschnellkupplung prevoS1
1.055-4ES ES-Pressanschluss DKO-L (45°), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 14 x 1,5 (8 L)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht34 g / Stk.

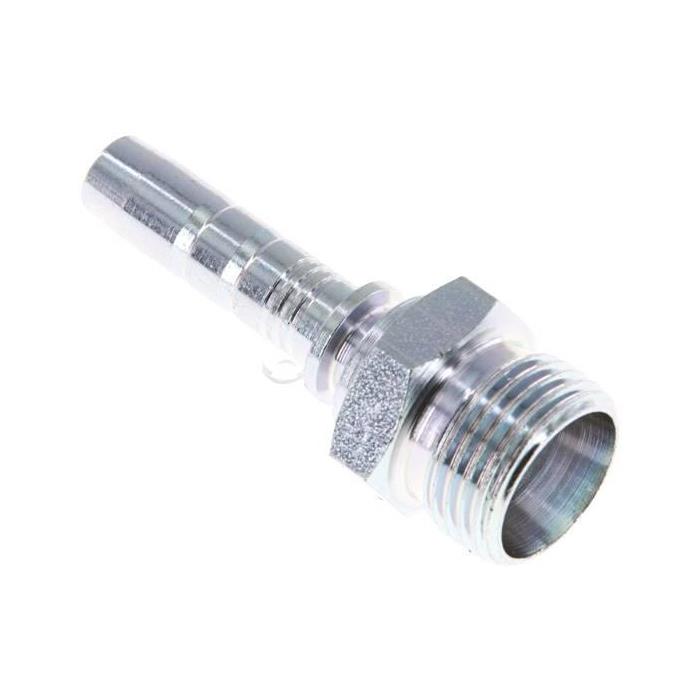

1.170-6-5A Pressanschluss CEL (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)8BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht33 g / Stk.

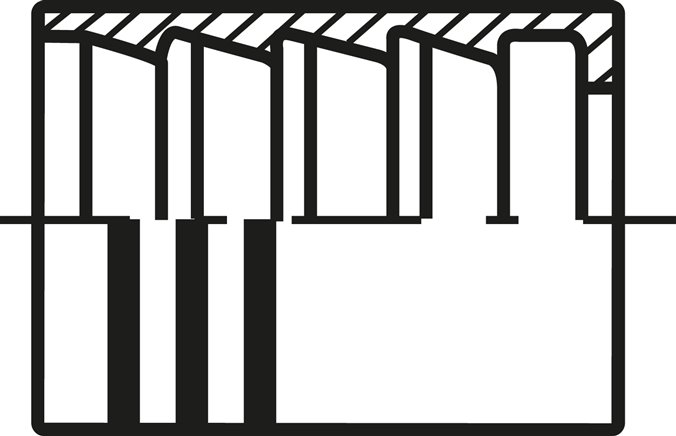

120-05ES ES-Pressanschluss Hülse 2 SN (geschält), 24,0 x 34,5 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße24,0 x 34,5 (Da x L)NW (mm)8BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht55 g / Stk.
1.051-16-12A Pressanschluss DKO-L (gerade), M 36 x 2 (28 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 36 x 2 (28 L)DN (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht200 g / Stk.

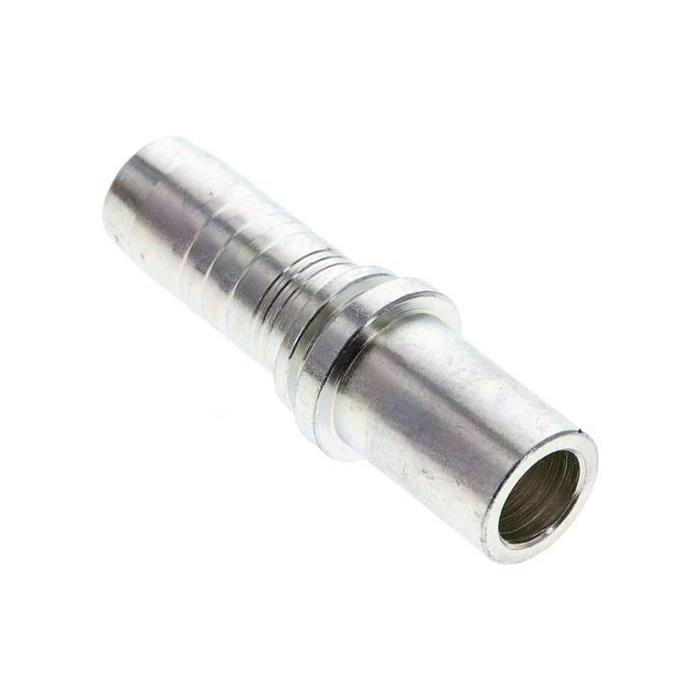

1.103-10A Pressanschluss RSL (gerade), 18 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße18 LDN (mm)16BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht60 g / Stk.

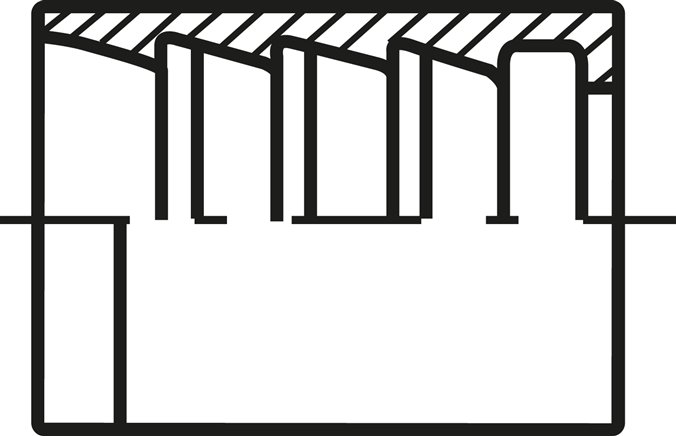

910-04ES ES-Pressanschluss Hülse 1 TF, 14 x 33 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße14 x 33 (Da x L)NW (mm)6BeschreibungPressfassung für Schlauch 1 TF mit EdelstahlumflechtungGewicht13 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4FarbegelbBetriebsdruck** (bar)25min. Biegeradius (mm)30Gewicht55 g / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1-SAE (6000 PSI)für Flansch Ø (mm)47,6D (mm)81C (mm)57,2L (mm)13,00Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M12X45 ESBetriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M12X45 12.9Gewicht500 g / Stk.
5.203-20ES ES-4SH-Pressanschluss DKR (gerade), G 1-1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
