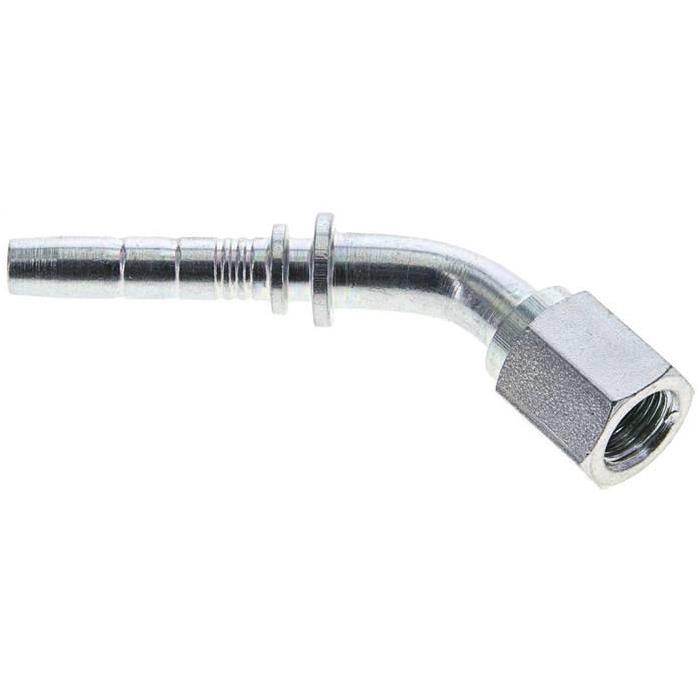

1.233-2-4A Pressanschluss DKR (45°), G 1/8"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1/8"DN (mm)6BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht30 g / Stk.

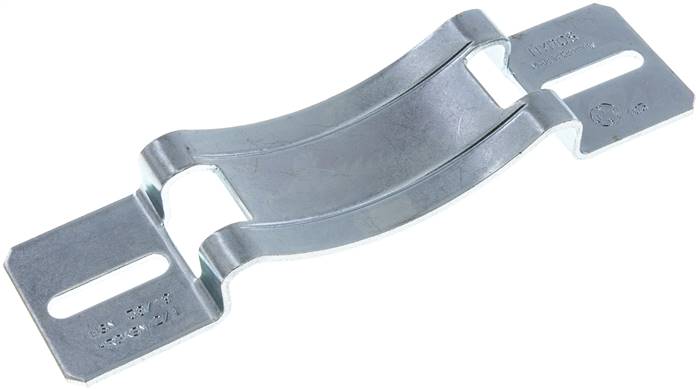

Werkstoffe:Stahl verzinktVerwendung:Diese Konsole und eine Schlauchschelle ergeben einen stabilen und standsicheren Fuß für runde Behälter und eine stabile Befestigung von Rohren.Verwendbare Schellen:SS ..., SSB ..., SSBP ..., SSSI ..., SSKB ...Achtung: Zubehör gleich mitbestellen!1 Stück SchlauchschelleWeitere Eigenschaften:für Rohr Ø (mm)163 - 180max. Schellenbreite (mm)25Länge x Breite (mm)236 x 60Befestigung - Langloch Breite x Länge (mm)9 x 32Gewicht320 g / Stk.

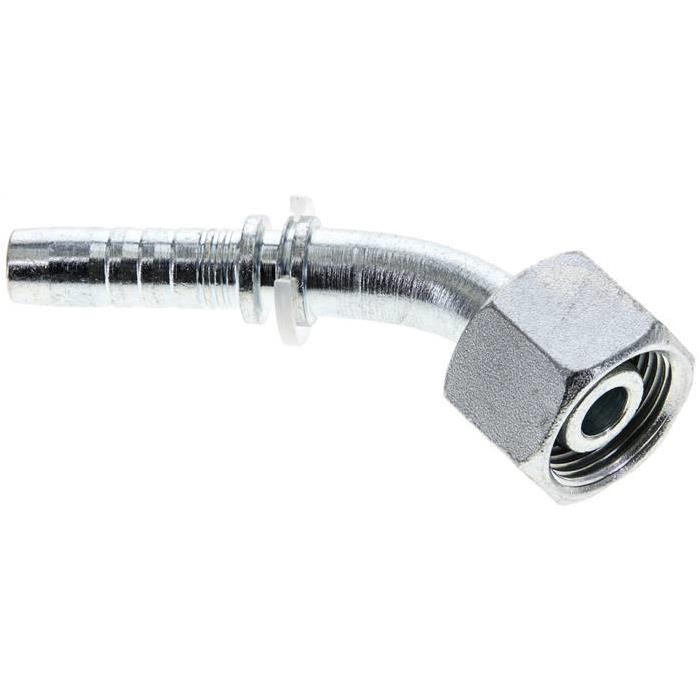

1.085-5-6A Pressanschluss DKO-S (45°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht70 g / Stk.

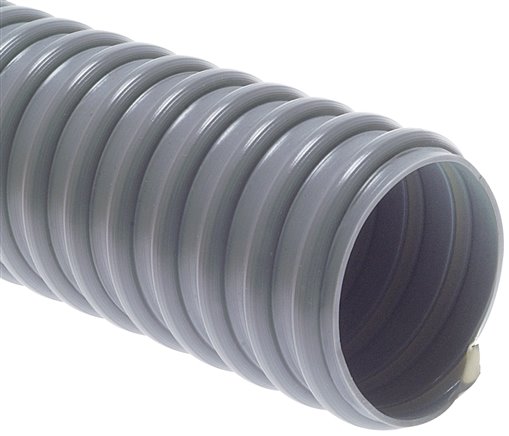

Werkstoffe:Weich-PVC hellgrau, Stützwendel Hart-PVC weiß (innen glatt, außen gewellt)Temperaturbereich:-15°C bis +60°CAnwendung:Als hochflexible Verbindung zwischen Ventilatoren und Arbeitsplätzen, Staubsaugerindustrie, Be- und Entlüftung, Maschinenbau, Klimatechnik. Zur Absaugung von leichten Holz- oder Kunststoffspänen. Auch hervorragend als Kabelschutzschlauch einsetzbar.Weitere Eigenschaften:Schlauch Ø innen (mm)203min. Biegeradius (mm)203Betriebsdruck (bar)-0,1 bis 0Rollenlänge (m)20Gewicht2 kg / Stk.

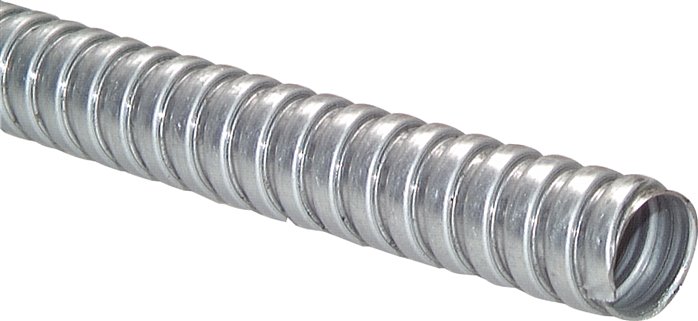

Einsatzbereich:Als Schutzschlauch von pneumatischen und elektrischen Leitungen an Schweißvorrichtungen.Weitere Eigenschaften:WerkstoffStahl verzinktInnen Ø (mm)9,0min. Biegeradius (mm)25für Schlauch Ø außen (mm)8Rollenlänge (m)50Gewicht90 g / Stk.

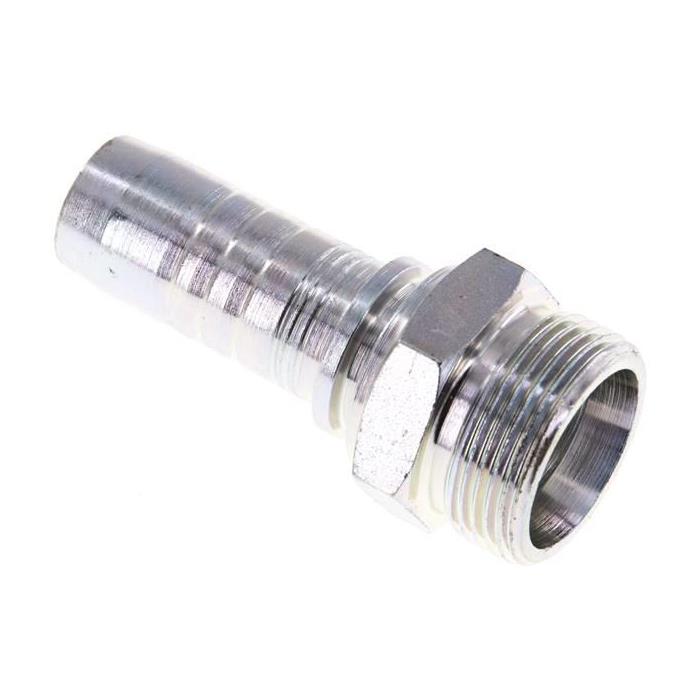

1.170-10A Pressanschluss CEL (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht85 g / Stk.

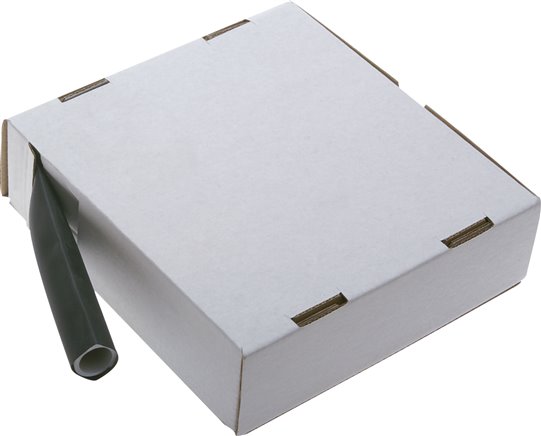

Werkstoffe:Polyolefin, schwarz, flammwidrig nach UL 224Temperaturbereich:-55°C bis +125°CSchrumpftemperatur:min. 90°CSchrumpfverhältnis:2:1Vorteile:•Lieferung in praktischer Spenderbox, •flammwidrig nach UL 224Weitere Eigenschaften:Innen Ø ungeschrumpft (mm)6,4Menge10 mtr. BoxGewicht180 g / Stk.

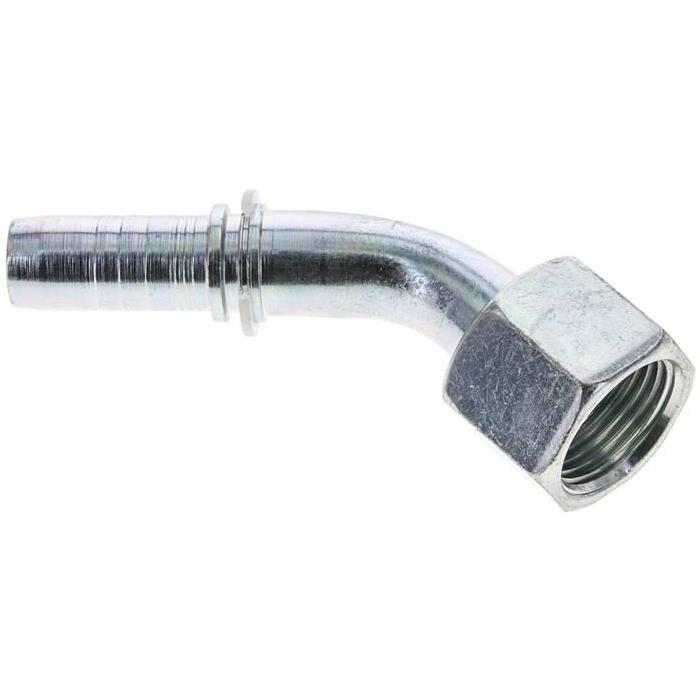

1.343-12-10A Pressanschluss DKJ (45°), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-1/16-12DN (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht180 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)5 x 3FarbegrünBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN125-PN16 (DIN/EN)AusführungStandardDN (mm)125PN (bar)16Axial-Stauchung (mm)25Axial-Streckung (mm)25Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)200D (mm)250Anzahl Löcher8Gewicht13 kg / Stk.

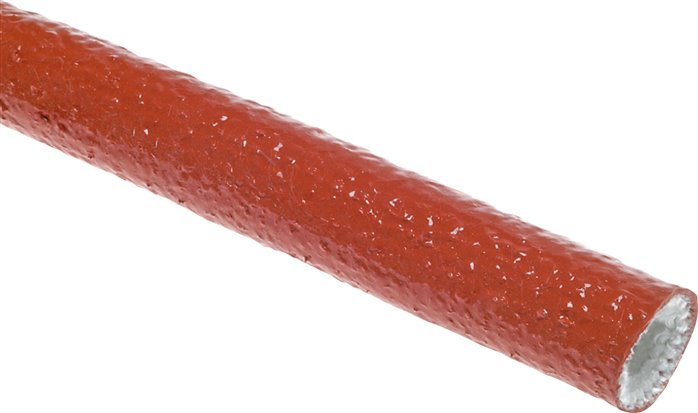

Anwendung:Schützt vor äußerer Hitzeeinwirkung und verhindert Wärmeverluste, weist Flüssigmetallspritzer ab (Gießerei-Glasverarbeitung)Werkstoffe:Außenmantel: temperaturbeständiges Spezialsilikon, Innenmantel: spezielles GlasfasergeflechtTemperaturbereich:-60°C bis +260°C (kurzzeitig: 15-20 min: max. +1090°C, 15-30 sek.: max +1650°C)Hinweis:Fixieren Sie den Schutzschlauch an den Enden mit FSS TAPE, mit 50% ÜberlappungRollenlänge:15 mtr.Weitere Eigenschaften:BeschreibungFlammschutzschlauchAbmessungen (mm)51 mm (innen)Gewicht700 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (45°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht900 g / Stk.

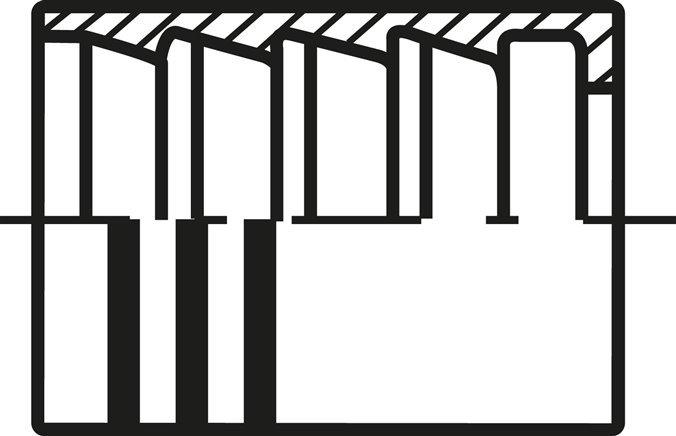

120-16ES ES-Pressanschluss Hülse 2 SN (geschält), 46 x 50 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße46 x 50 (Da x L)NW (mm)25BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht200 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)12 x 9FarbeblauBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht700 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)12 x 9FarberotBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht1,4 kg / Stk.

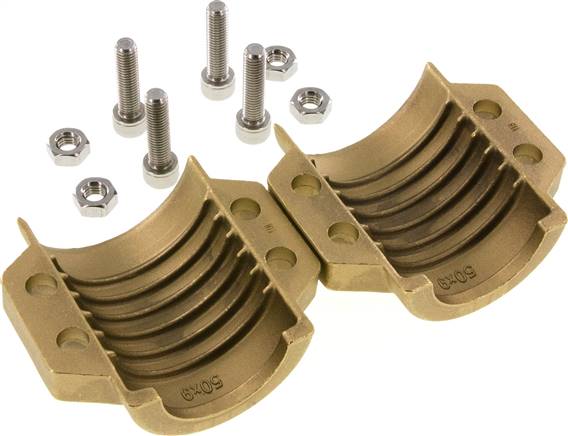

Verwendung:Schalenverschraubungen für Dampfschläuche nach EN ISO 6134Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barAchtung:Bitte beachten Sie die Druckfestigkeit des Schlauches bei der Betriebstemperatur!Lieferumfang:2 Schalenhälften mit 4 SchraubenWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen x außen (mm)50x68Ø Spannbereich (mm)67 - 69Gewicht1,6 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)5 x 3FarbegelbBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378
1.051-6-4A Pressanschluss DKO-L (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht45 g / Stk.
1.233-8ES ES-Pressanschluss DKR (45°), G 1/2"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1/2"NW (mm)12BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht110 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße79,4 (2)DN (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht2,9 kg / Stk.

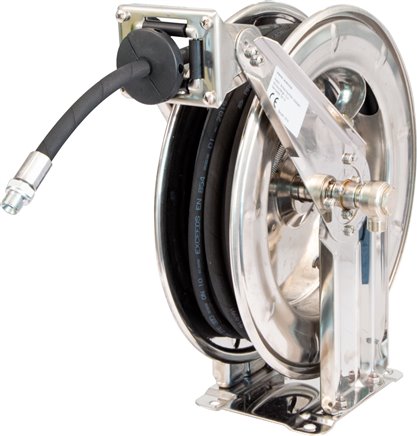

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +100°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Gummi-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.Weitere Eigenschaften:WerkstoffStahl lackiertSchlauchlänge (m)8DN (mm)16Betriebsdruck (bar)50Eingang (Außengewinde)G 1/2"Ausgang (Außengewinde)G 3/4"ZubehörSAWP 50Gewicht18 kg / Stk.

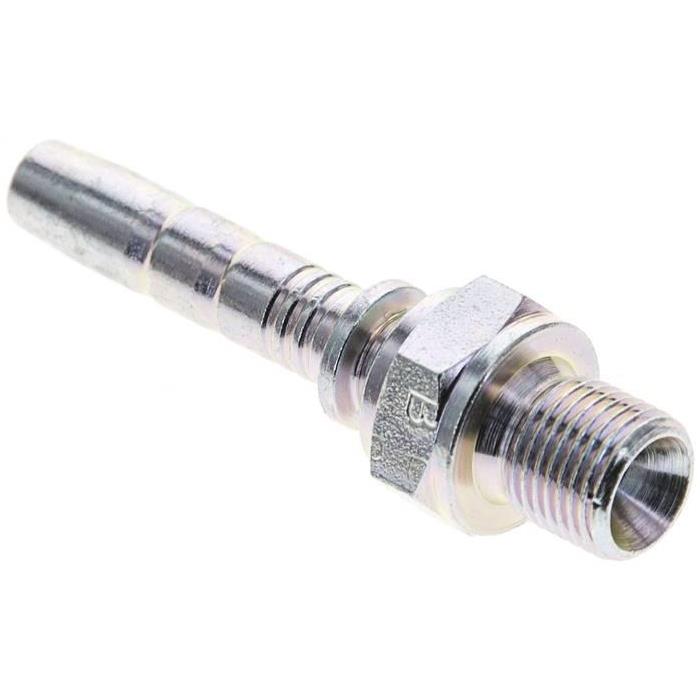

1.260-2-4A Pressanschluss AGR (gerade), G 1/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/8"DN (mm)6BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht18 g / Stk.

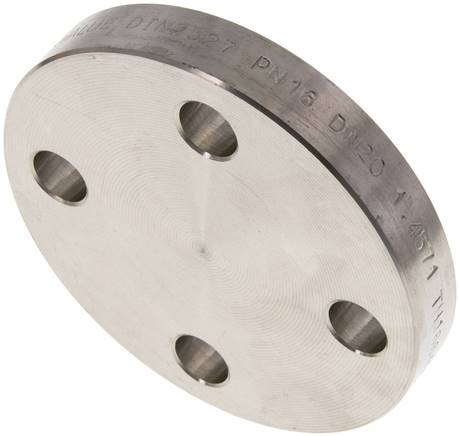

Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN20-PN16 (DIN)DN (mm)20PN (bar)16NormDIN 2527A (mm)105b (mm)16k (mm)75d (mm)14Gewicht1 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
