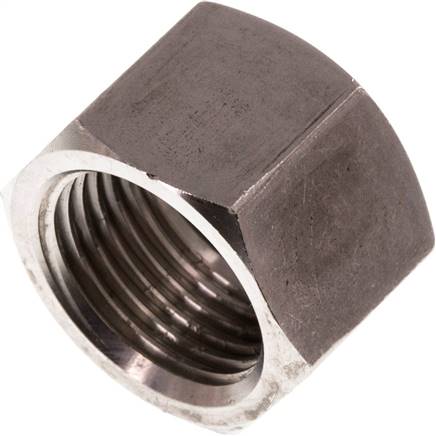

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht25 g / Stk.

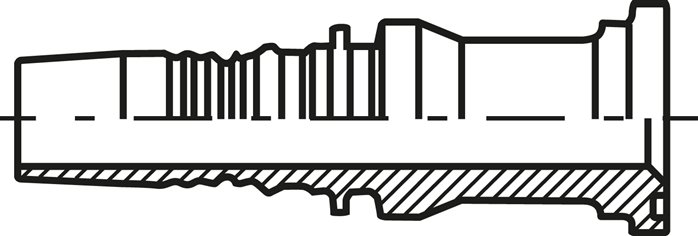

1.421-12-10ES ES-Pressanschluss SFS (gerade), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße41,3 (3/4)NW (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

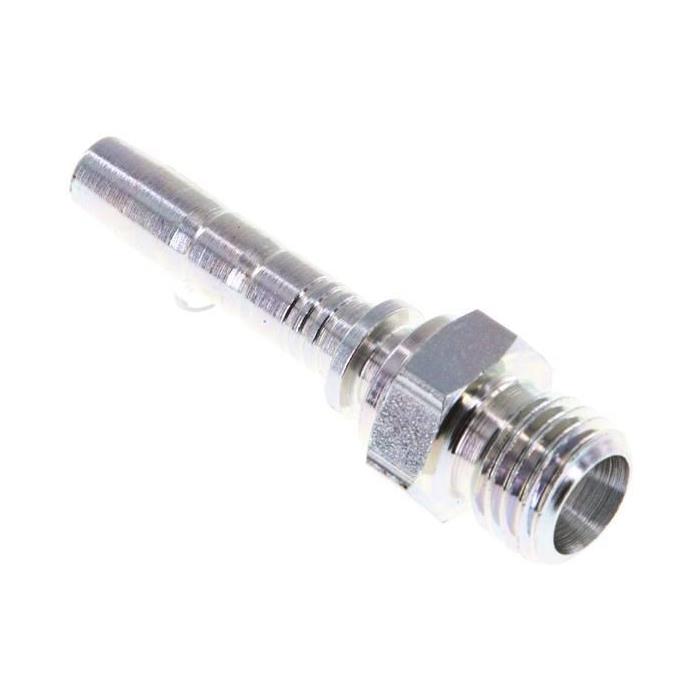

1.170-3-4A Pressanschluss CEL (gerade), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 12 x 1,5 (6 L)DN (mm)6BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht18 g / Stk.

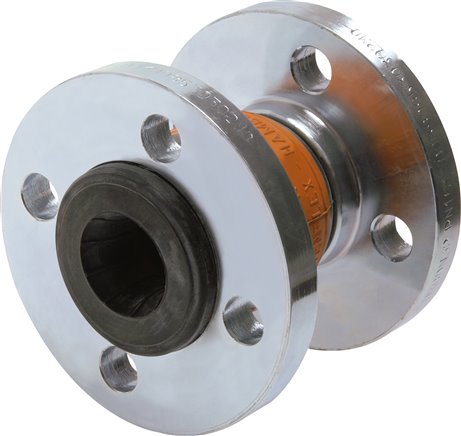

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN50-PN16 (DIN/EN)Ausführung BalgEPDMDN (mm)50PN (bar)16Axial-Stauchung (mm)35Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)21L (mm)125B (mm)16D (mm)165Di (mm)56 ? 3Gewicht4,4 kg / Stk.

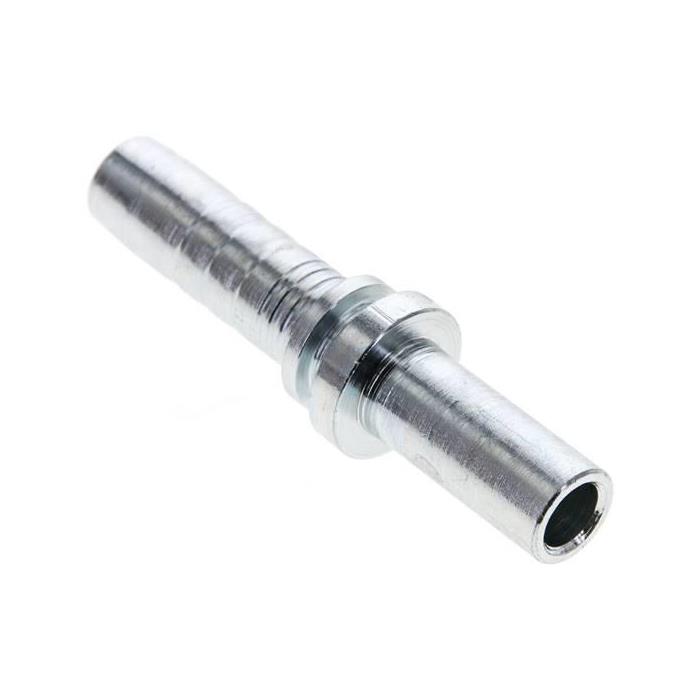

1.103-5-6A Pressanschluss RSL (gerade), 10 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße10 LDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht23 g / Stk.

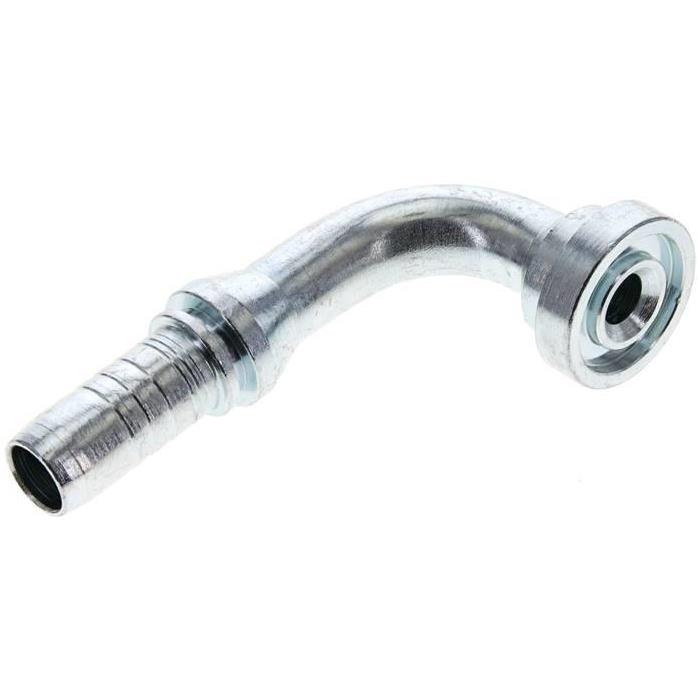

1.471-8-10A Pressanschluss SFS (90°), 31,7 (1/2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße31,7 (1/2)DN (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht175 g / Stk.

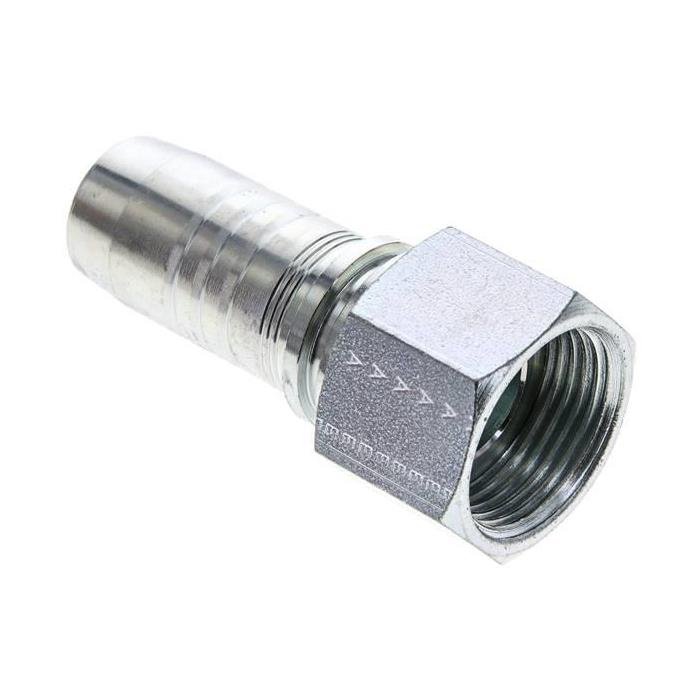

1.252-16A Pressanschluss DFR (gerade), G 1"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 1"DN (mm)25BeschreibungBSP-Gewinde, flachdichtend, (G-Gewinde) mit ÜberwurfmutterGewicht240 g / Stk.

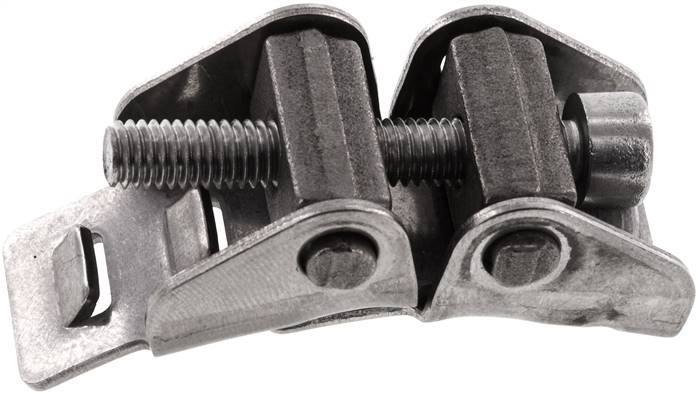

Werkstoffe:1.4301Montage mit Schraubschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Schraubschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen, anziehen, fertig.Montage mit Handnachspannschloss:Band messen und ca. 10 cm länger als Schlauchumfang abschneiden, Handnachspannschloss einhängen und ca. 3 cm hinter das Hauptband zurücklegen, um den Schlauch legen, in Sicherungshaken einhängen und spannen, fertig.Weitere Eigenschaften:Bandbreite (mm)18AusführungSchraubschlossØ Spannbereich (mm)80 - 150Gewicht60 g / Stk.

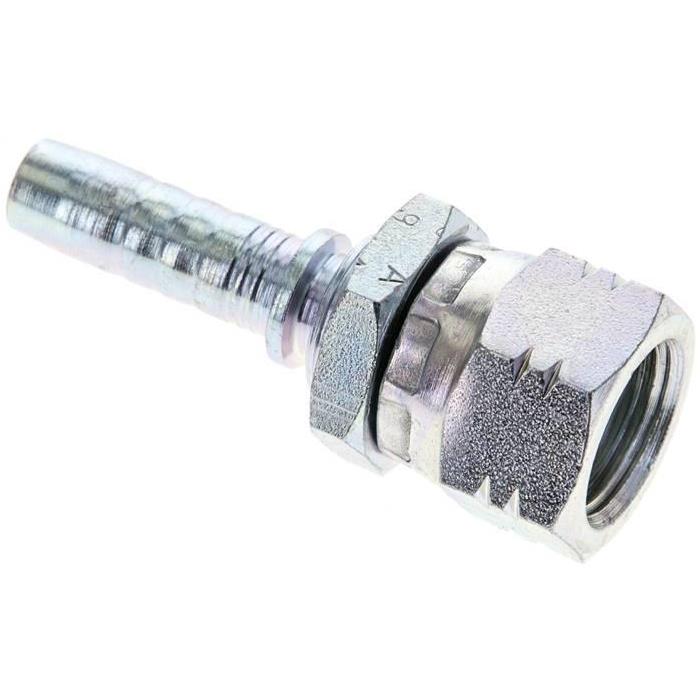

1.097-6A Pressanschluss DKJAP (gerade), M 18 x 1,5Weitere Eigenschaften:BauformDKJAP (gerade)AnschlussgrößeM 18 x 1,5DN (mm)10BeschreibungDichtkopf mit Innenkegel und Überwurfmutter für japanische IGewicht80 g / Stk.

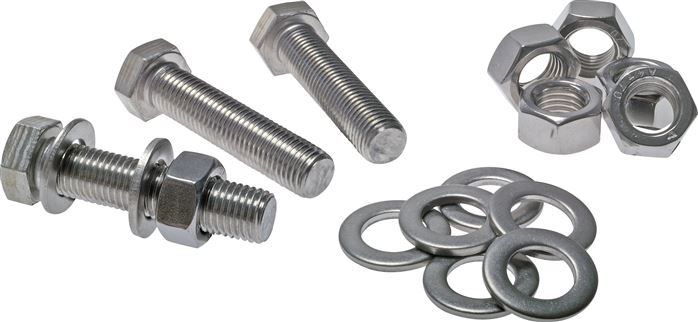

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 20effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)48Muttern934-M20 ESScheiben125A-20 ESGewicht220 g / Stk.

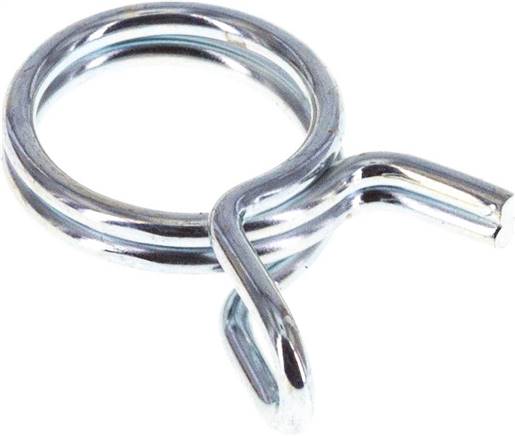

Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)13,7Ø Spannbereich (mm)13,3 - 14,1Breite (mm)7,3Gewicht1.9 g / Stk.

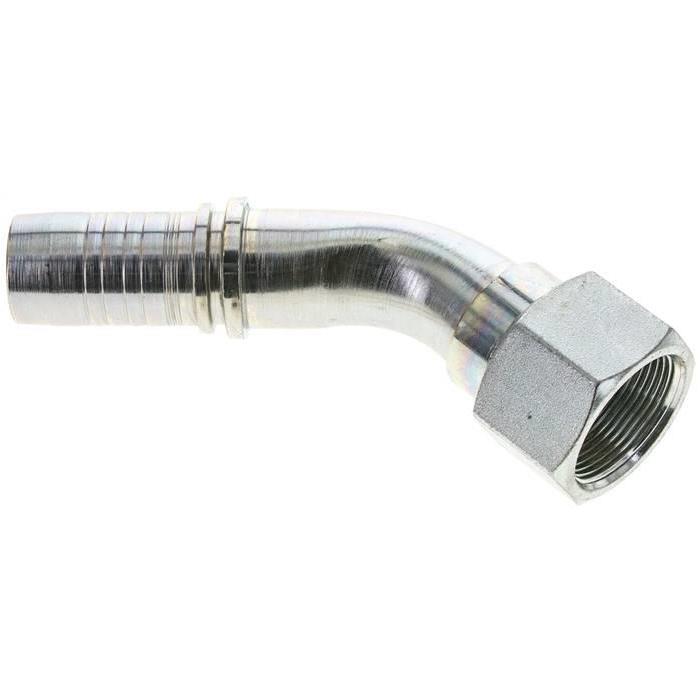

1.343-20A Pressanschluss DKJ (45°), UN 1-5/8"-12Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUN 1-5/8-12DN (mm)31BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht750 g / Stk.

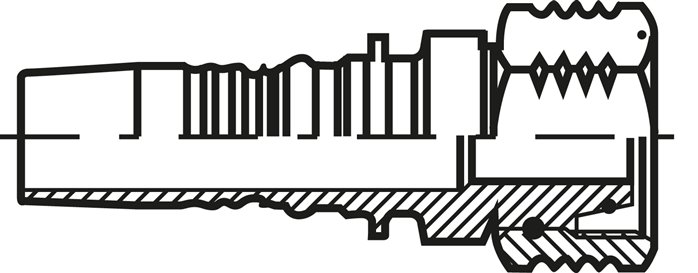

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 42 x 2 (30 S)DN (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.

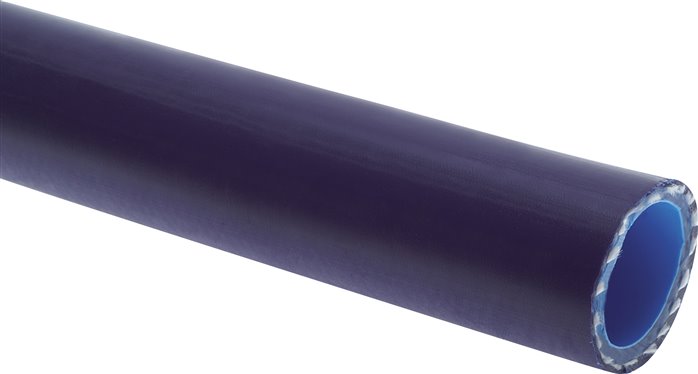

Werkstoffe:Decke und Zwischenaufbau aus elastomerischem PE mit Polyester-Gewebeeinlage und glatter PE-Innenseele, geprüft nach KTW-BWGL & DVGW-W270, entspricht den Anforderungen der Verordnungen (EU) 1935/2004 sowie (EU) 10/2011.Temperaturbereich:-15°C bis +60°CBetriebsdruck:16 bar (Berstdruck: 48 bar)Einsatzbereich:Trinkwasserschlauch mit erhöhter Formstabilität, einsetzbar bei Volksfesten, Messeveranstaltungen und Schankanlagen sowie in der kommunalen Wasserversorgung. Verwendbar für die Durchleitung von Trinkwasser, Säften, Weinen, Alkoholen, Milch und Pflanzenölen, Farben und vielen Chemikalien.Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)19 (3/4)Schlauch Ø außen (mm)27min. Biegeradius (mm)108Gewicht260 g / Stk.

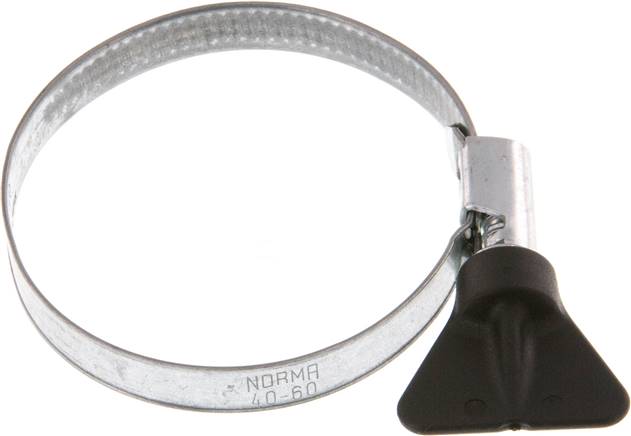

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)40 - 60SW (mm)7Gewicht25 g / Stk.

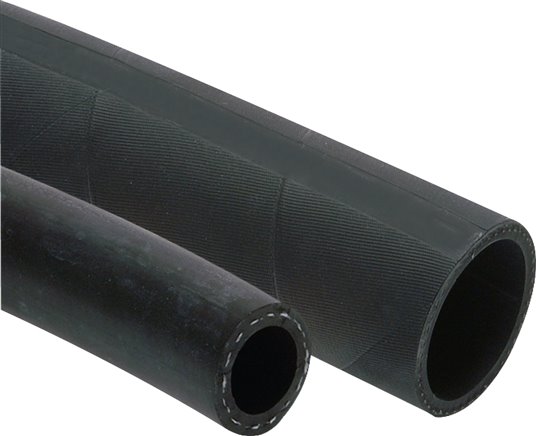

Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)75Schlauch Ø außen (mm)86Rollenlänge (m)20Betriebsdruck (bar)3Berstdruck (bar)9Temperaturbereich (°C)-40 bis +100Gewicht1,7 kg / Stk.

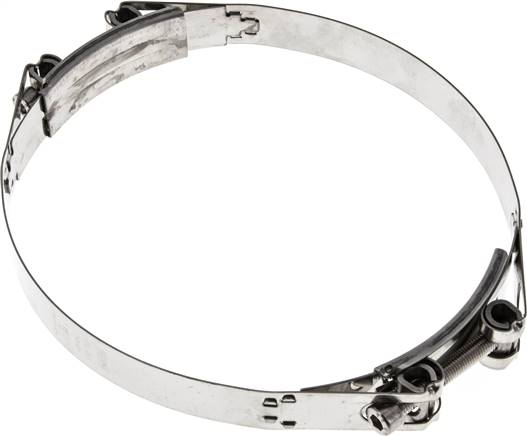

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)157 - 171Bandbreite (mm)20Gewicht170 g / Stk.

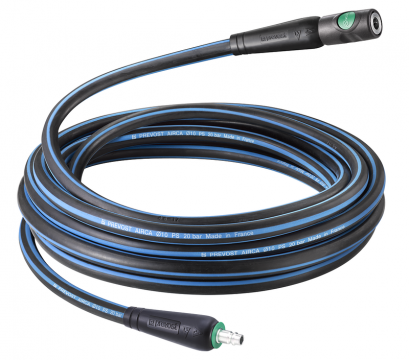

Schlauchverlängerungen AIRCA mit Sicherheitsschnellkupplungen prevoS1Technische Daten:Ø Innen./Außen. (mm)8 x 15Länge (m)10ProfilISO 6150 BKupplungISI 06NippelIRP 06Ausgestattet mitSchutzLänge (mm)360Breite (mm)450Höhe (mm)70Gewicht (kg)1,84

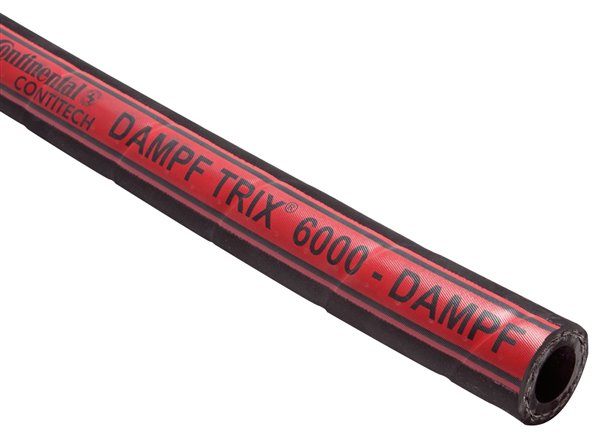

Werkstoffe:Decke: EPDM-Außenschicht, unempfindlich gegen Ozon, Witterung und UV-Strahlung, abriebfest, Druckträger: 2 Stahldrahtgeflechte, Seele: glattes, porenfreies EPDMTemperaturbereich:-40°C bis +210°C (kurzzeitig +220°C)Betriebsdruck:18 bar konstant bei +210°C, kurzzeitig 23 bar bei +220°CElektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)19 (3/4)Schlauch Ø außen (mm)33min. Biegeradius (mm)190Gewicht850 g / Stk.

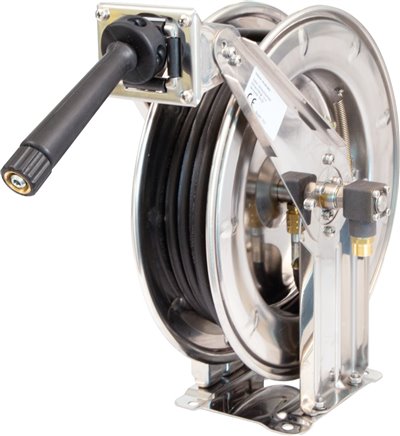

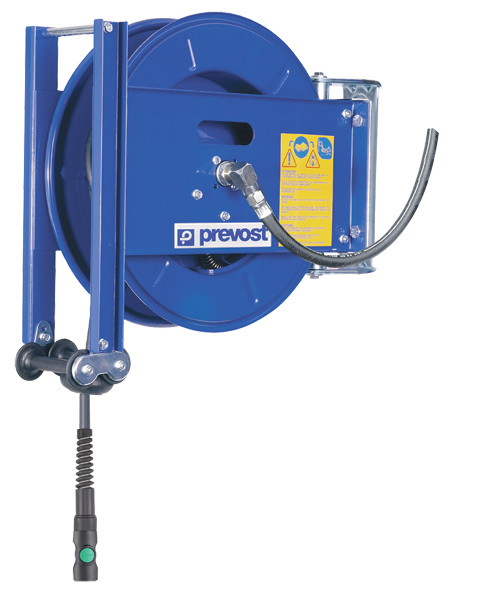

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +150°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Hochdruck-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.*kompatibel zu Kärcher-AnschlüssenWeitere Eigenschaften:WerkstoffStahl lackiertSchlauchlänge (m)12DN (mm)8Betriebsdruck (bar)220Eingang (Außengewinde*)M 22 x 1,5Ausgang (Überwurfmutter*)M 22 x 1,5ZubehörSAWP 50Gewicht14 kg / Stk.

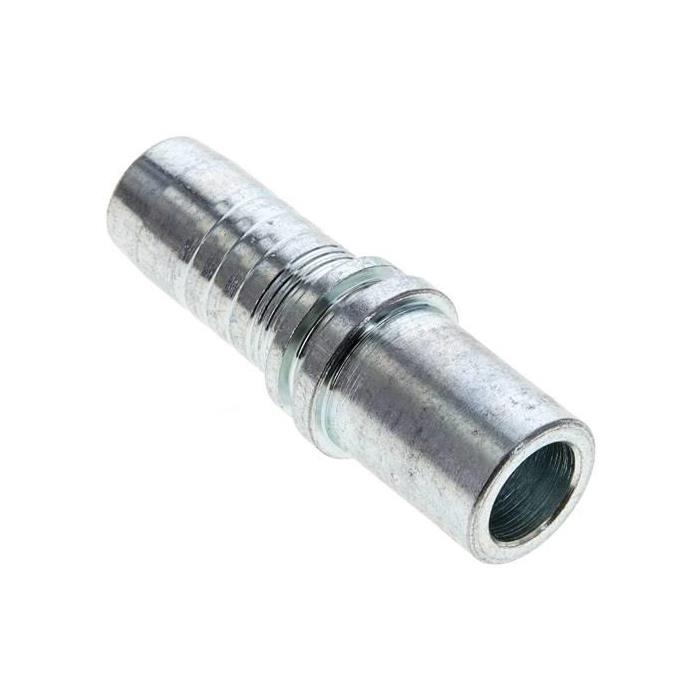

1.103-12A Pressanschluss RSL (gerade), 22 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße22 LDN (mm)19BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht95 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße54,0 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht600 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
