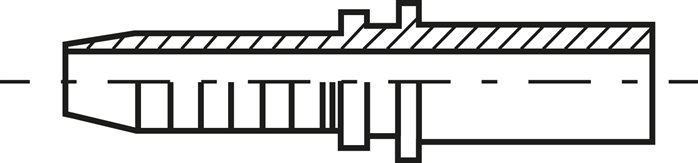

1.103-8ES ES-Pressanschluss RSL (gerade), 15 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße15 LNW (mm)12BeschreibungRohrstutzen für Schneidring, leichte BaureiheGewicht44 g / Stk.
1.049-5A Pressanschluss DKL (90°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (90°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht46 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN80-PN40 (DIN/EN)DN (mm)80PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)24k (mm)160d (mm)18Gewicht5 kg / Stk.
1.252-16ES ES-Pressanschluss DFR (gerade), G 1"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 1"NW (mm)25BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht220 g / Stk.
5.451-20ES ES-4SH-Pressanschluss SFS (45°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße54,0 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
1.313-20ES ES-Pressanschluss DKJ (gerade), UN 1-5/8"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-5/8-12NW (mm)31BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
1.450-24ES ES-Pressanschluss SFL (45°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße60,3 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)22,5Schlauch Ø außen x innen (mm)12 x 9FarbeblauBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht1,5 kg / Stk.

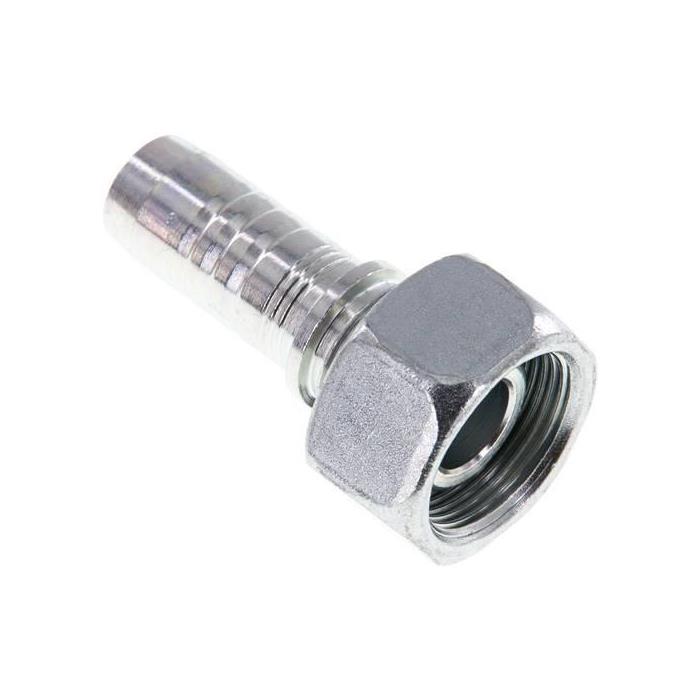

1.041-10A Pressanschluss DKL (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht110 g / Stk.

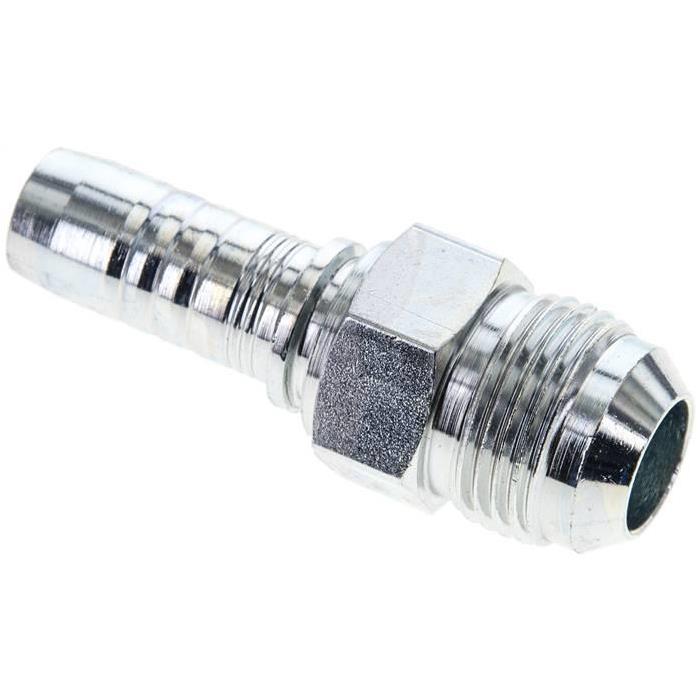

1.370-12-10A Pressanschluss AGJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUN 1-1/16-12DN (mm)16BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht130 g / Stk.
1.243-8ES ES-Pressanschluss DKR (90°), G 1/2"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/2"NW (mm)12BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht120 g / Stk.

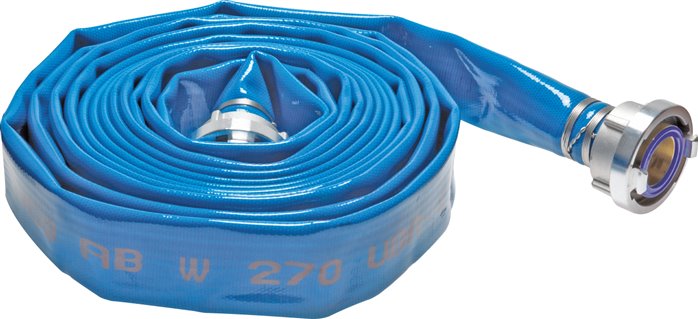

Werkstoffe:Thermoplastisches Polyurethan, Gewebe: 100% Polyestergarn, Storz-Kupplung: Knagge: Aluminium (geschmiedet), drehbarer Messingstutzen mit Silikon-Dichtung (KTW-zugelassen)Temperaturbereich:-30°C bis +60°C (KTW-Zulassung Kategorie "A" bis max. +23°C)Betriebsdruck:16 bar (Berstdruck: 50 bar)Eigenschaften:Trinkwasserschlauch, alterungs- und ozonbeständig, hohe AbriebfertigkeitNormen / Zulassungen:KTW-Empfehlung Kategorie "A" (Kaltwasser bis max. +23°C), DVGW-W270Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)75Schlauchlänge (m)30Storz-Alukupplung75-BKnaggenabstand89Gewicht27 kg / Stk.

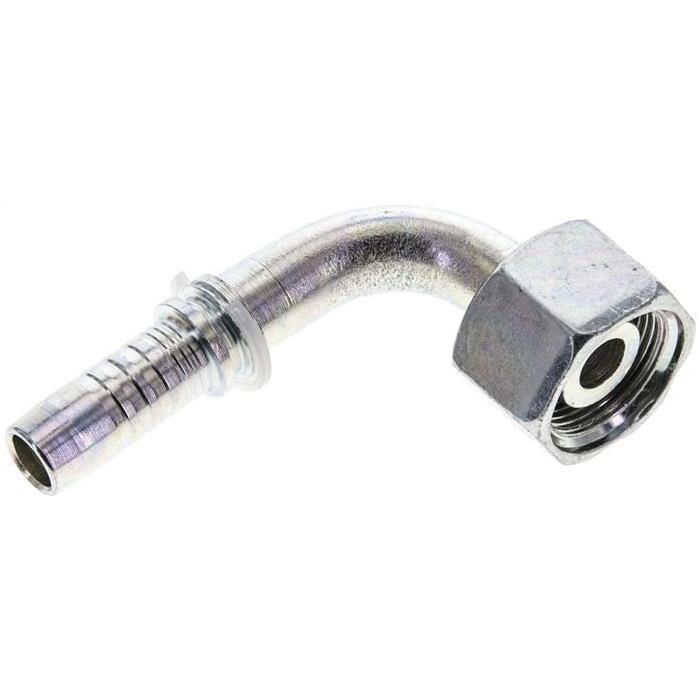

1.089-8A Pressanschluss DKO-S (90°), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht140 g / Stk.
1.051-16ES ES-Pressanschluss DKO-L (gerade), M 36 x 2 (28 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 36 x 2 (28 L)NW (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht250 g / Stk.

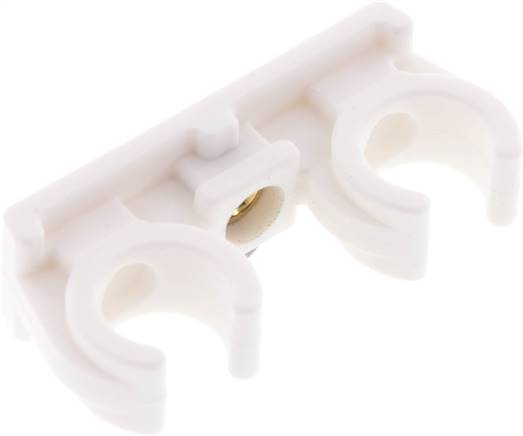

Achtung: Zubehör gleich mitbestellen!1 Stück StockschraubeWeitere Eigenschaften:Ausführung2-fachfür Rohr Ø außen (mm)14 - 15Gewicht7.9 g / Stk.
1.313-24ES ES-Pressanschluss DKJ (gerade), UN 1-7/8"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-7/8-12NW (mm)38BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)12 x 9FarbegelbBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht700 g / Stk.

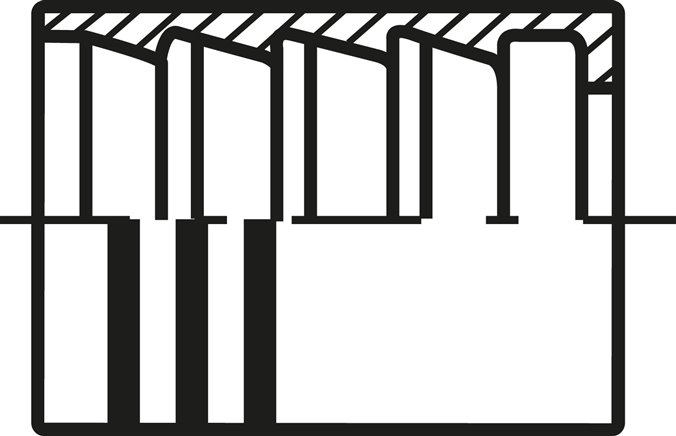

120-20ES ES-Pressanschluss Hülse 2 SN (geschält), 58 x 70 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (geschält)Anschlussgröße58 x 70 (Da x L)NW (mm)31BeschreibungPressfassung für Schlauch 2 SN (EN 853) (geschält)Gewicht420 g / Stk.
1.170-5-6ES ES-Pressanschluss CEL (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 16 x 1,5 (10 L)NW (mm)10BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht32 g / Stk.

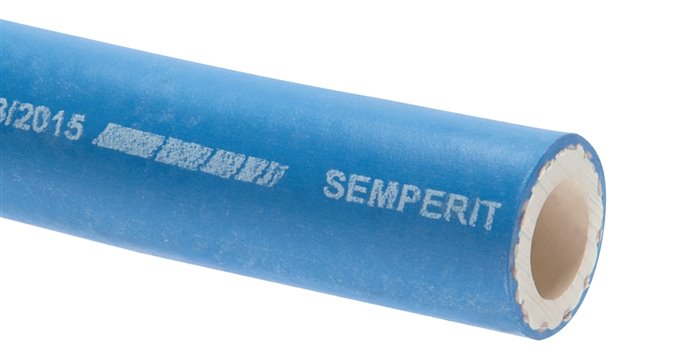

Werkstoffe:Seele: NBR, weiß, glatt, lebensmittelecht entsprechend den Anforderungen BfR (ehem. BgVV) XXI Kat-2, FDA CFR 21 177.2600 & Verordnung (EG) 1935/2004, temperatur- und reinigungsmittelbeständig, Druckträger: Textileinlagen geflochten, Decke: NVC, glatt, blau, bedingt fett- und ölbeständig, abriebfestTemperaturbereich:-35°C bis max. +100°C, Sattdampf bis max. +164°CBetriebsdruck:20 bar (Sattdampf 6 bar), Berstdruck: 60 barEinsatzbereich:Zur Förderung von Dampf und Heißwasser zu Reinigungszwecken, sowie von flüssigen Lebensmitteln wie Milch.Rollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)13 (1/2)Schlauch Ø außen (mm)23min. Biegeradius (mm)65Gewicht380 g / Stk.
1.203-20-16ES ES-Pressanschluss DKR (gerade), G 1-1/4"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/4"NW (mm)25BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht380 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN150-PN16 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)285H (mm)55d-1 (mm)22k (mm)240Gewicht8 kg / Stk.

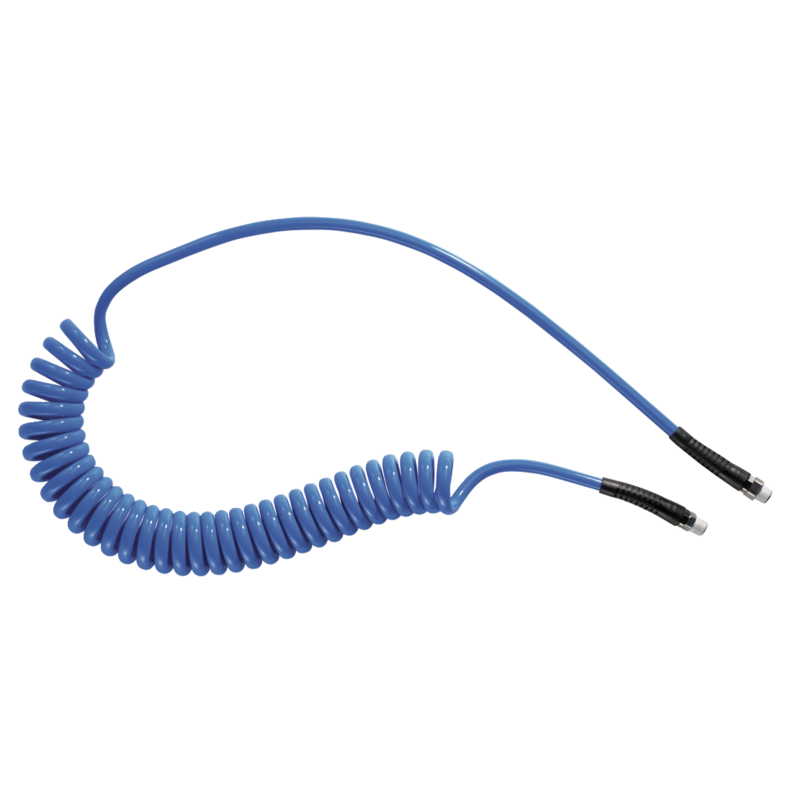

Max. Betriebsdruck: 8 bar Länge: 6 m AG BSPT: 3/8 Durchmesser Innen/ Außen (mm): 8 x 12 Werkstoff: Polyurethan Ausgestattet mit: Kupplung mit Teflon vorbeschichtet Temperatur: -15°C bis +70°C Schwerpunkt: Kratzschutz
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

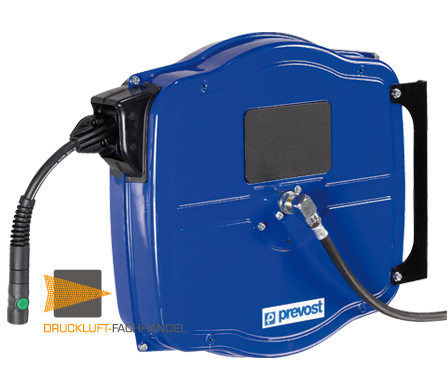

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
