1.300-12ES ES-Pressanschluss AGN (gerade), NPTF 3/4"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/4"NW (mm)19BeschreibungNPTF-Außengewinde, konisch dichtendGewicht135 g / Stk.

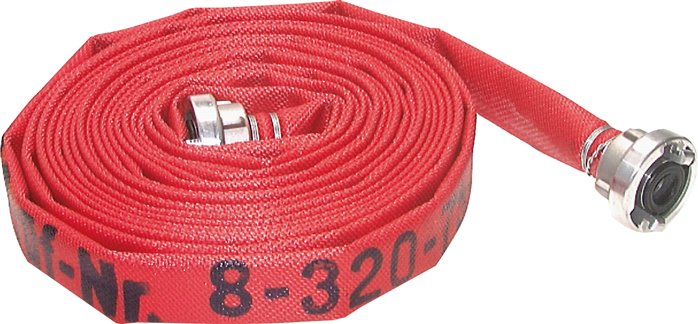

Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farberot, Klasse 2Schlauch Ø innen (mm)75Schlauchlänge (m)5Storz-Alukupplung75-BKnaggenabstand89Gewicht3,6 kg / Stk.
Werkstoffe:Band und Gehäuse: 1.4301, Schraube: 1.4305Verwendung:Diese neuartige Sicherheitsschlauchschelle lässt sich durch den Schnellverschluss zum Vorspannen und Vorpositionieren vollständig öffnen. Ein optischer Überlastschutz zeigt eine drohende Überlastung zuverlässig an.Weitere Eigenschaften:Ø Spannbereich (mm)110 - 140Gewicht55 g / Stk.

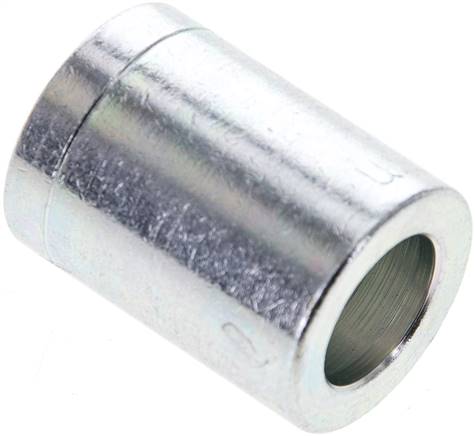

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße23,7 x 32 (Da x L)DN (mm)10BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht45 g / Stk.
Werkstoffe:Polypropylen, PVDF, Aluminium mit PVC- & PA-Dichtungen, 1.4571 mit PTFE-DichtungenBetriebsdruck:-0,95 bis 10 barVorteile:•Häufige Montage und Demontage möglich, •Keine Schlauchschelle oder überstehende Geflechtdrähte der Metallumflechtung*Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffAluminiumEinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)16x10Temperaturbereich (°C)-10 bis +60Gewicht27 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)8 x 6FarbegelbBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht230 g / Stk.

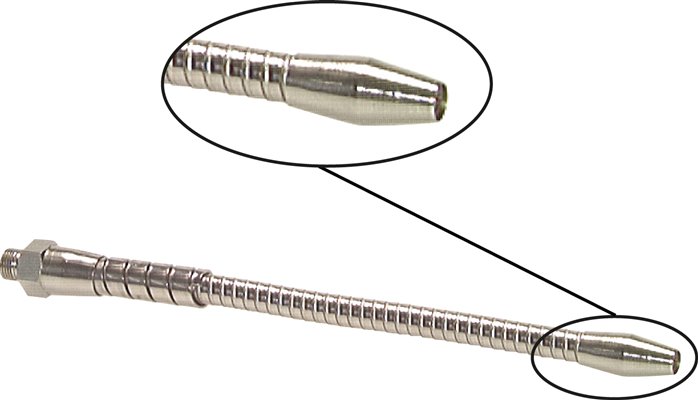

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)630min. Biegeradius (mm)110GewindeG 3/4"DN (mm)16Gewicht1,3 kg / Stk.

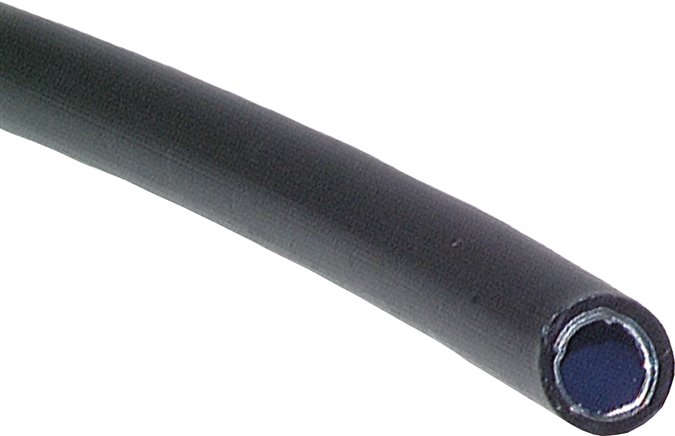

Eigenschaften: Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig. Temperaturbereich: -60°C bis +130°C Shore-Härte: 65 D Rollenlänge Meterware: 100 mtr. Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 83%, +40°C: 71%, +50°C: 62%, +60°C: 55%, +70°C: 49%, +80°C: 45%, +90°C: 41%, +100°C: 37%, +110°C: 34%, +120°C: 31%, +130°C: 29% *Standardfarbe Natur, bitte bevorzugt verwenden Weitere Eigenschaften: Ausführung 100 mtr. Rolle Schlauch Ø außen x innen (mm) 6 x 4 Farbe* gelb Betriebsdruck (bar) 27 Rollenlänge (m) 100 min. Biegeradius (mm) 30 Gewicht 1,7 kg / Stk.
1.260-24ES ES-Pressanschluss AGR (gerade), G 1-1/2"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1-1/2"NW (mm)38BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht550 g / Stk.

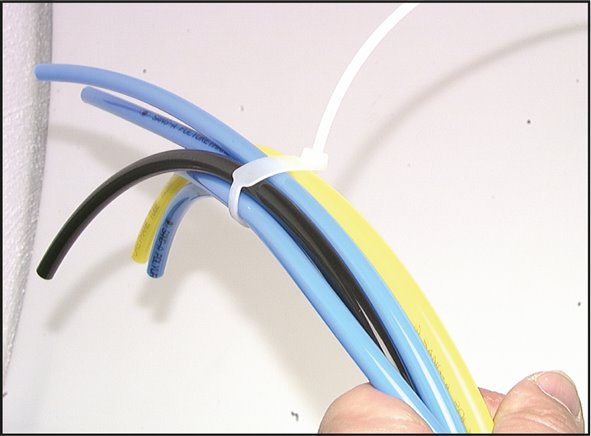

Verwendung:Zum Markieren und Befestigen von Schläuchen und Kabeln. Die Beschriftung erfolgt durch Filzstift oder Etikett.Werkstoffe:PolyamidTemperaturbereich:-40°C bis +80°CVerpackungseinheit:100 StückWeitere Eigenschaften:AusführungBeschriftungsfeld innen-längsBandlänge (mm)270Bandbreite (mm)4,8max. Bindebereich Ø (mm)68Gewicht2.4 g / Stk.

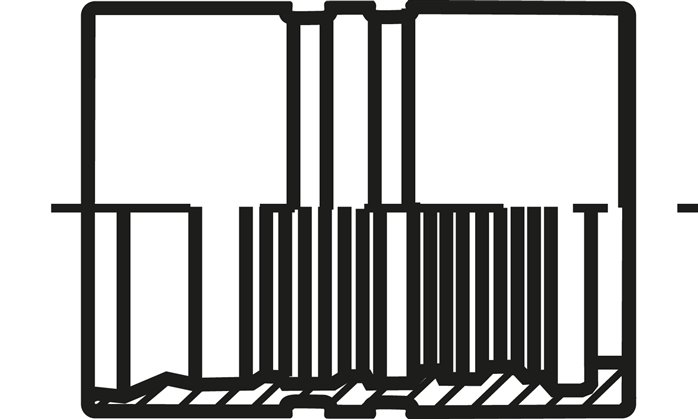

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformHülse 4 SHAnschlussgröße83,5 x 107,0 (Da x L)DN (mm)51BeschreibungPressfassung für 4 SH-Schlauch (EN 856) für Armatur mit AusrGewicht1,1 kg / Stk.

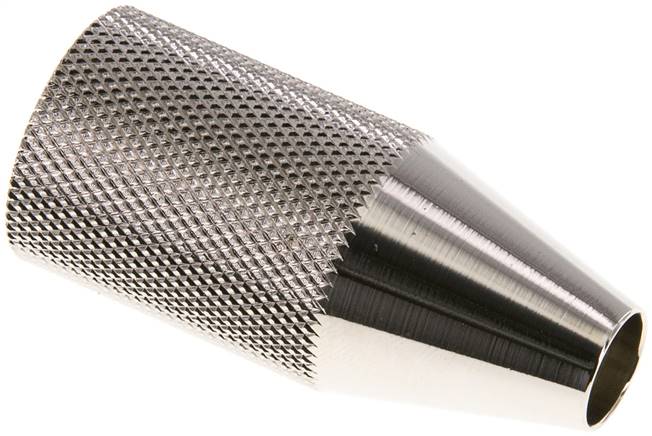

KMSW12-DR Regulierdüse MS vernickelt, M 18 x 1-KühlmittelschlauchWeitere Eigenschaften:AusführungRegulierdüse MS vernickeltAnschlussgewinde (IG)M 18 x 1DN (mm)10Breite x Höhe (mm)Ø 23,0Gewicht65 g / Stk.

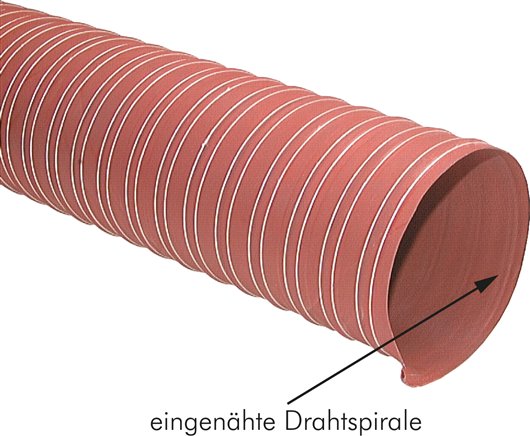

Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen liegender Federspirale, und zusätzlicher Innendecklage. Dadurch ist der Schlauch innen glatt.Temperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)178Betriebsdruck (bar)-0,14 bis 0,8Gewicht950 g / Stk.
1.051-5ES ES-Pressanschluss DKO-L (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 16 x 1,5 (10 L)NW (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht38 g / Stk.

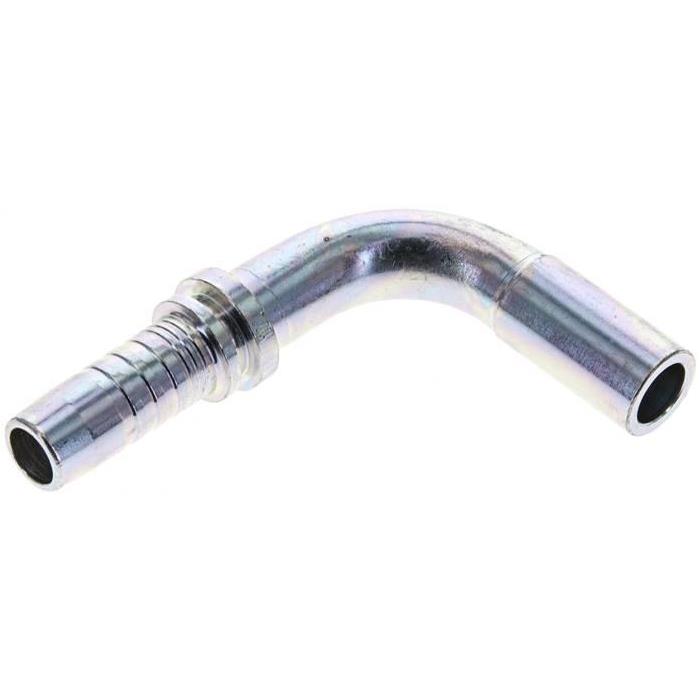

1.109-8A Pressanschluss RSL (90°), 15 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße15 LDN (mm)12BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht80 g / Stk.
1.451-32A Pressanschluss SFS (45°), 79,4 (2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße79,4 (2)DN (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht2,3 kg / Stk.

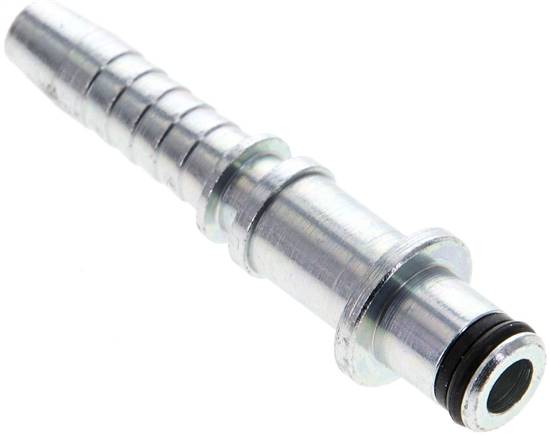

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformSTWAnschlussgrößeZapfen: Ø 10 mm, Haltescheibe: Ø 15,5 mmDN (mm)8BeschreibungStecknippel für Waschgerätepistole mit HaltescheibeGewicht21 g / Stk.

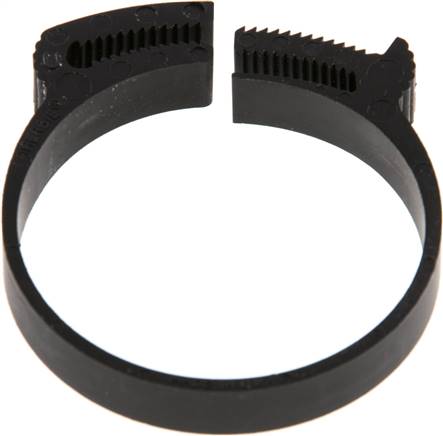

Werkstoffe:NylonVorteile:•einfache Montage mit einer Zange, •Lösen durch seitliches Auseinanderschieben der VerzahnungWeitere Eigenschaften:Ø Spannbereich (mm)46 - 50Breite (mm)9Gewicht7.7 g / Stk.
Eigenschaften:Das Rohr kann von Hand beliebig gebogen werden und behält diese Form bei. Es kann mit jedem handelsüblichen Schlauchabschneider geschnitten werden.Werkstoffe:PE(HD)-Aluminium-Verbundwerkstoff mit PE-InnenauskleidungTemperaturbereich:-40°C bis +80°CMedien:DruckluftRollenlänge Meterware:75 mtr.Vorteile:•von Hand biegbar, behält seine Form, •geringes Gewicht (wiegt nur den Bruchteil herkömmlicher Metallrohre) und daher ideal für den Rennsport, •benötigt keine speziellen Werkzeuge zur BearbeitungRichtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 89%, +40°C: 79%, +50°C: 68%, +60°C: 57%, +70°C: 47%, +80°C: 36%*Standardfarbe schwarz, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleRohr Ø außen x innen (mm)8 x 5,3Farbe*schwarzBetriebsdruck (bar)29min. Biegeradius (mm)25Gewicht4,9 kg / Stk.

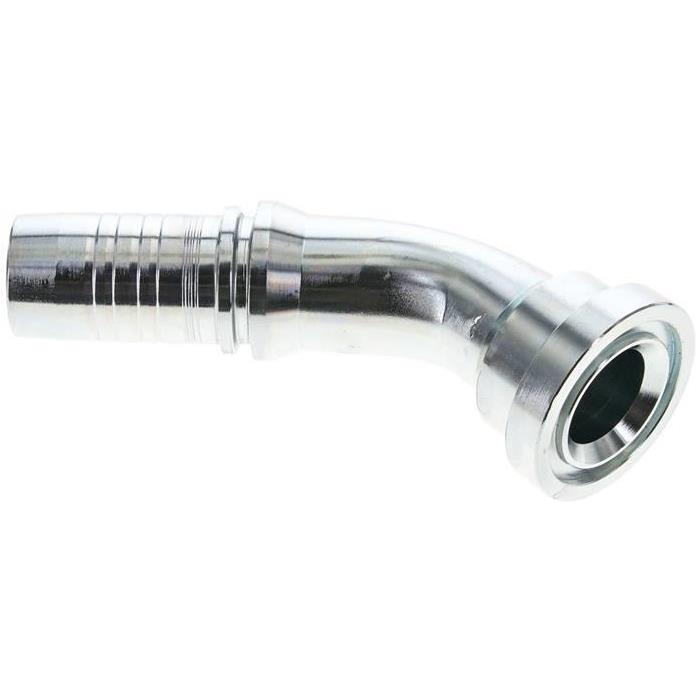

1.451-20A Pressanschluss SFS (45°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht650 g / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN50-PN16 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)50PN (bar)16Axial-Stauchung (mm)18Axial-Streckung (mm)18Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)155D (mm)165Anzahl Löcher4Gewicht6 kg / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild3/4-SAE (6000 PSI)für Flansch Ø (mm)41,3D (mm)71C (mm)50,8L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M10X35 ESBetriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M10X35 12.9Gewicht340 g / Stk.

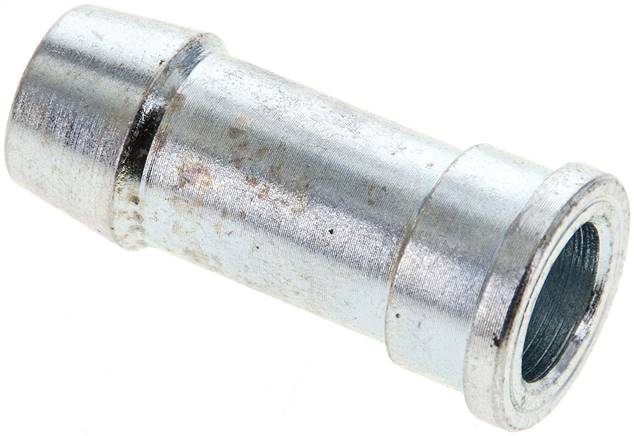

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)13Schlauch Ø innen (mm)14 - 15für Gewinde metrischM 22 x 1,5Bund Ø hinter Dichtkegel (mm)17,0passende Überwurfmutter (metrisch)831 1300Gewicht25 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
