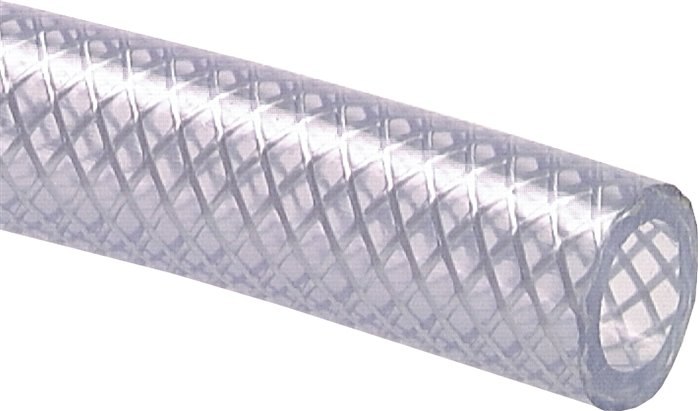

Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø innen (mm)16,2 (5/8)Schlauch Ø außen (mm)23,6FarbetransparentBetriebsdruck* bei 20°C (bar)16Betriebsdruck* bei 40°C (bar)12Rollenlänge (m)100Gewicht29 kg / Stk.
Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)83 - 91Bandbreite (mm)20Gewicht140 g / Stk.
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN16 (EN)GRp 2-1/2"DN (mm)65PN (bar)16NormEN 1092-1 (Typ 13)A (mm)185H (mm)32k (mm)145d (mm)18Gewicht3,2 kg / Stk.

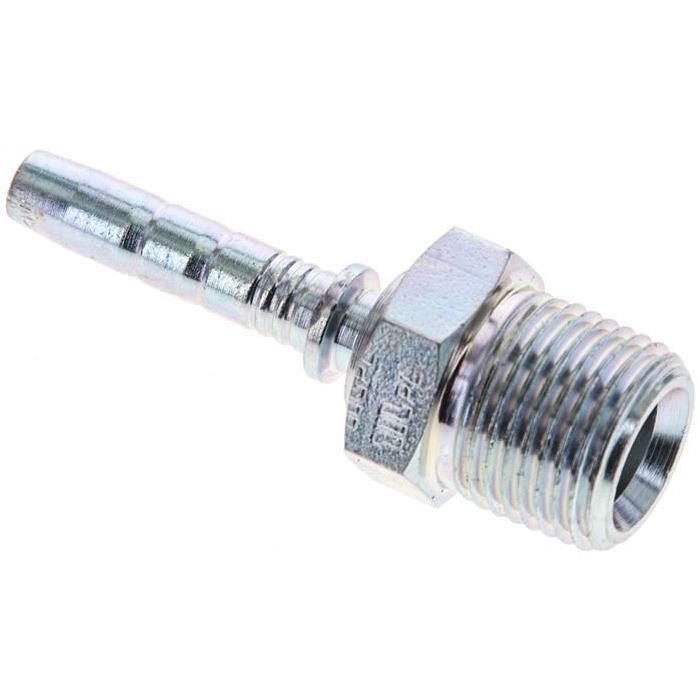

1.300-6-4A Pressanschluss AGN (gerade), NPTF 3/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/8"DN (mm)6BeschreibungNPTF-Außengewinde, konisch dichtendGewicht36 g / Stk.

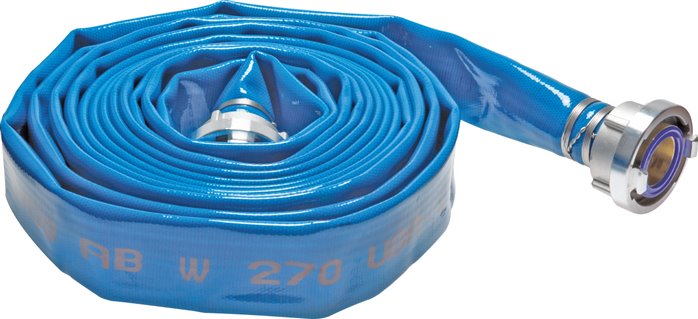

Werkstoffe:Thermoplastisches Polyurethan, Gewebe: 100% Polyestergarn, Storz-Kupplung: Knagge: Aluminium (geschmiedet), drehbarer Messingstutzen mit Silikon-Dichtung (KTW-zugelassen)Temperaturbereich:-30°C bis +60°C (KTW-Zulassung Kategorie "A" bis max. +23°C)Betriebsdruck:16 bar (Berstdruck: 50 bar)Eigenschaften:Trinkwasserschlauch, alterungs- und ozonbeständig, hohe AbriebfertigkeitNormen / Zulassungen:KTW-Empfehlung Kategorie "A" (Kaltwasser bis max. +23°C), DVGW-W270Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)52Schlauchlänge (m)5Storz-Alukupplung52-CKnaggenabstand66Gewicht3,8 kg / Stk.

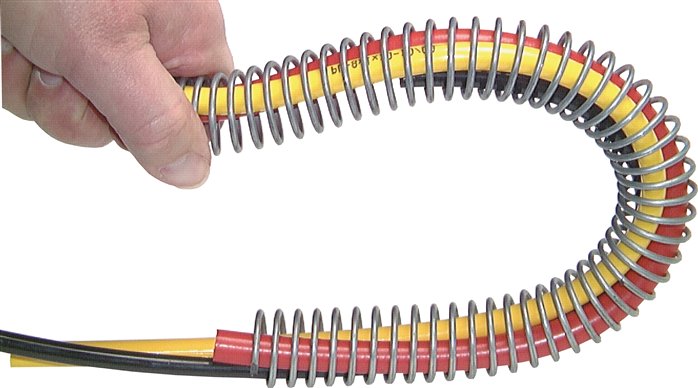

Anwendung:Zur Bündelung von mehreren Schläuchen oder als Scheuerschutz für Schäuche bei schwierigen Einbausituationen, z.B. vom LKW zum Aufliegerkipper, sowie an Baggern zum Greifer, verwenden.Rollenlänge:10 mtr.Weitere Eigenschaften:Innen Ø (mm)55,6Draht Ø (mm)3Gewicht1,2 kg / Stk.

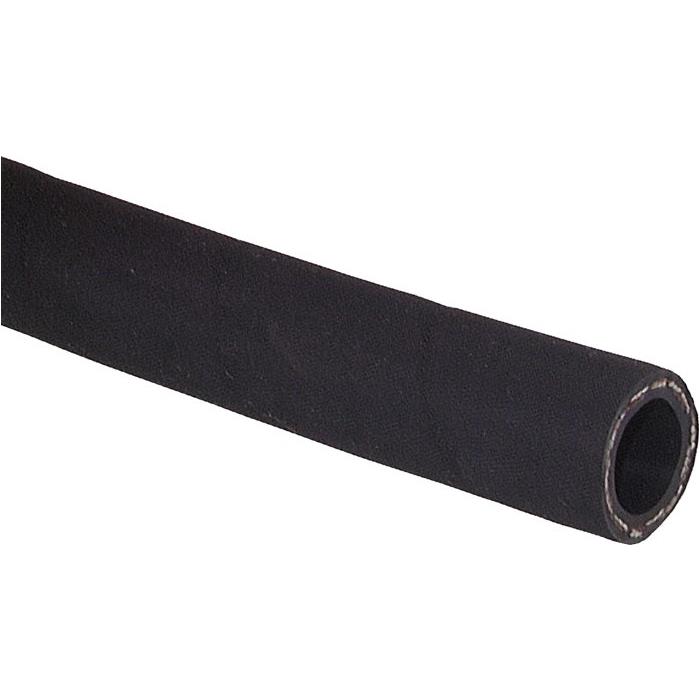

Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)5Schlauch Ø innen (mm)4,8Schlauch Ø außen (mm)11,8Betriebsdruck (bar)80Berstdruck (bar)320min. Biegeradius (mm)25Size Kenngröße3Gewicht120 g / Stk.

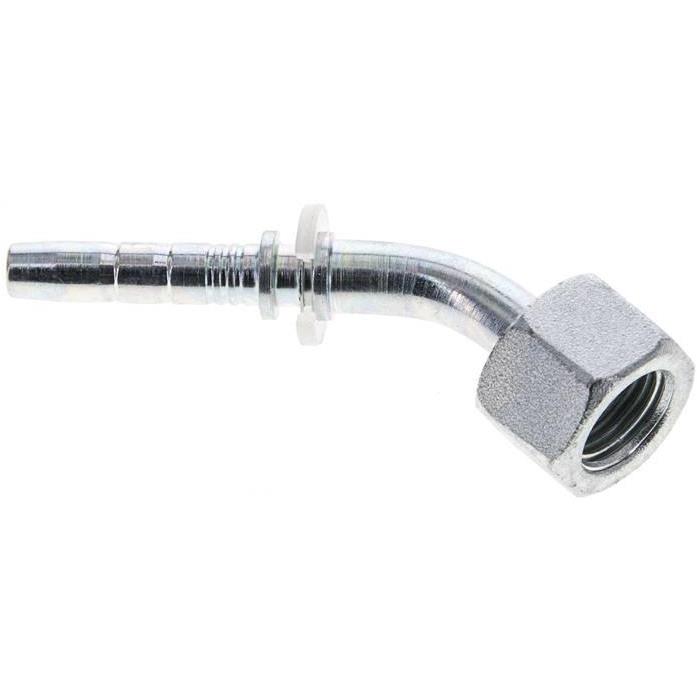

1.233-4A Pressanschluss DKR (45°), G 1/4"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1/4"DN (mm)6BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht40 g / Stk.

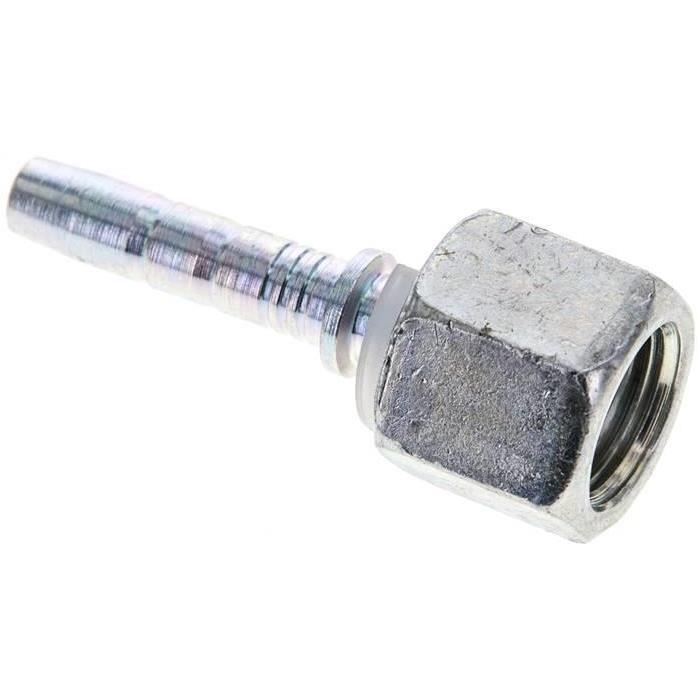

1.313-6-4A Pressanschluss DKJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht35 g / Stk.

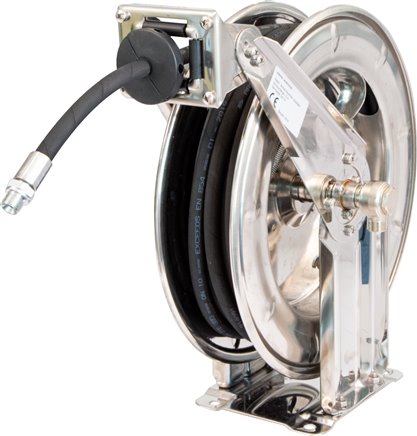

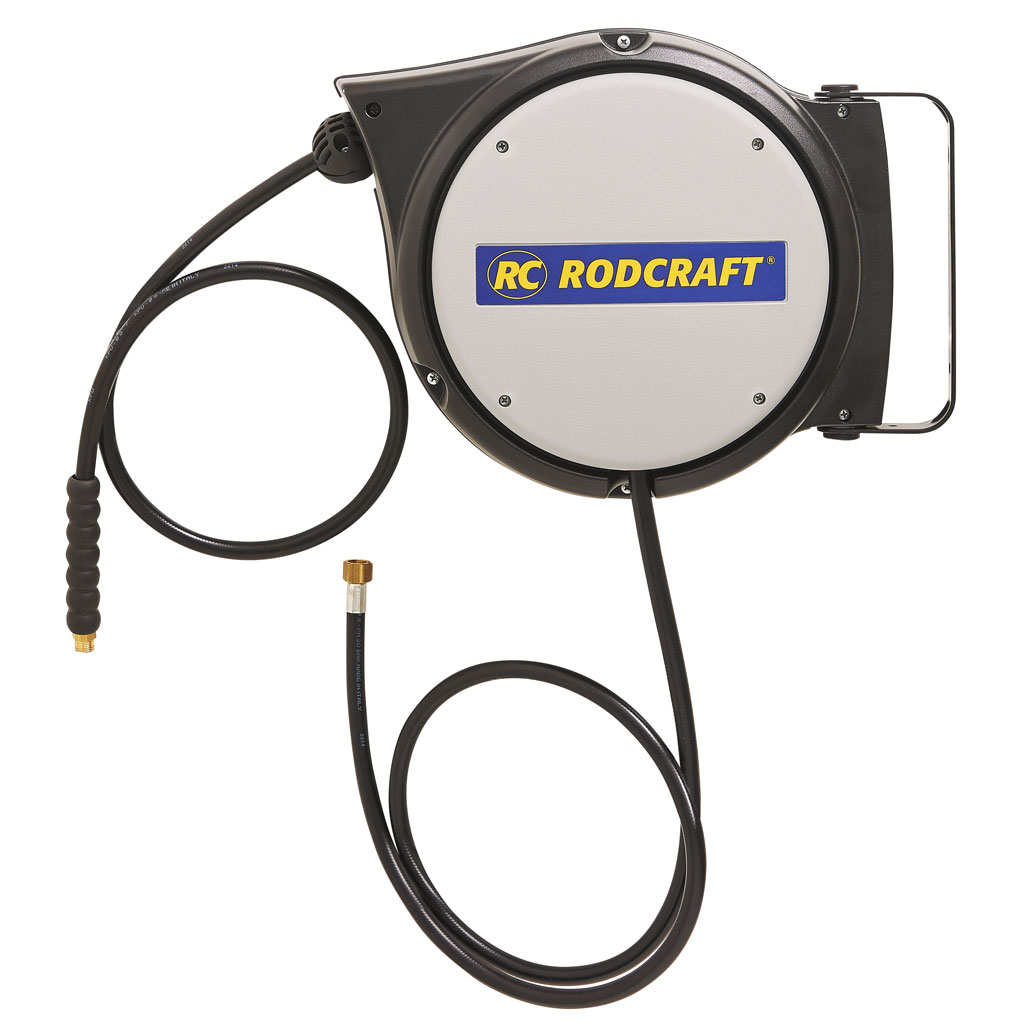

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +100°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Gummi-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.Weitere Eigenschaften:Werkstoff1.4301Schlauchlänge (m)20DN (mm)10Betriebsdruck (bar)50Eingang (Außengewinde)G 1/2"Ausgang (Außengewinde)G 3/8"ZubehörSAWP 50 ESGewicht18 kg / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffKlemmring 1.4571 (NC)Baureiheschwere BaureiheRohr Ø außen14 S (M22x1,5)Betriebsdruck (bar)400Temperaturbereich (°C)-60 bis +400Gewicht55 g / Stk.

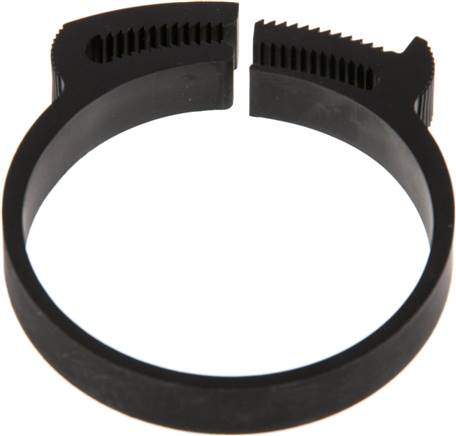

Werkstoffe:NylonVorteile:•einfache Montage mit einer Zange, •Lösen durch seitliches Auseinanderschieben der VerzahnungWeitere Eigenschaften:Ø Spannbereich (mm)43 - 46Breite (mm)8,9Gewicht7 g / Stk.

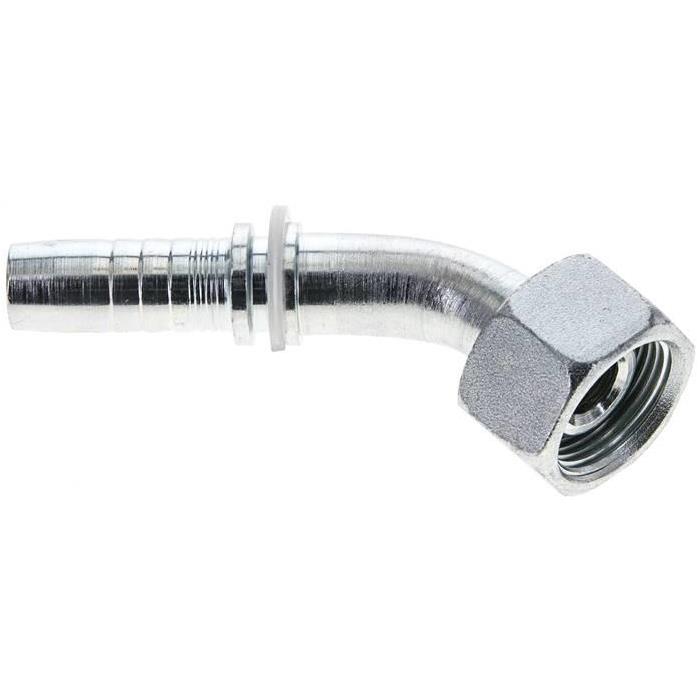

1.045-8A Pressanschluss DKL (45°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)12BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht100 g / Stk.

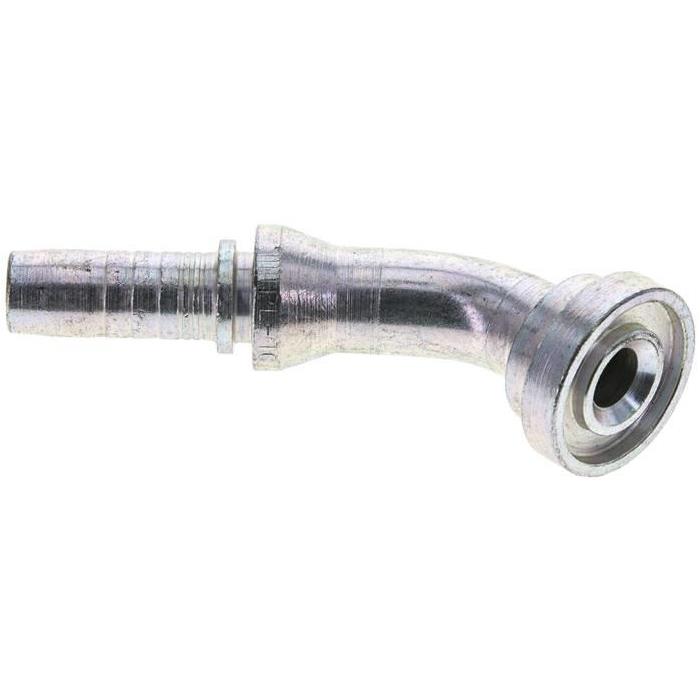

1.450-8A Pressanschluss SFL (45°), 30,2 (1/2")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße30,2 (1/2)DN (mm)12BeschreibungSAE-Flansch, Standard-BaureiheGewicht120 g / Stk.

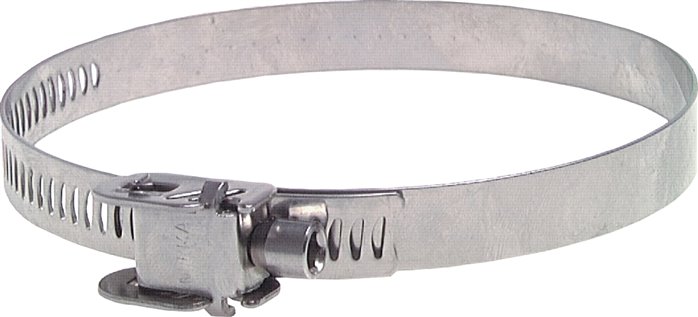

Werkstoffe:Band und Gehäuse: 1.4301, Schraube: 1.4305Verwendung:Diese neuartige Sicherheitsschlauchschelle lässt sich durch den Schnellverschluss zum Vorspannen und Vorpositionieren vollständig öffnen. Ein optischer Überlastschutz zeigt eine drohende Überlastung zuverlässig an.Weitere Eigenschaften:Ø Spannbereich (mm)200 - 230Gewicht80 g / Stk.

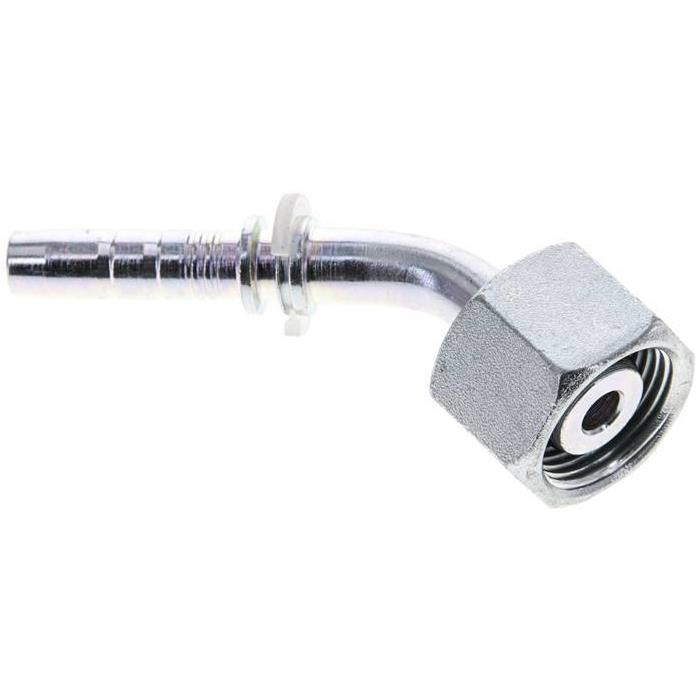

1.085-5A Pressanschluss DKO-S (45°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht65 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)8 x 6FarbegelbBetriebsdruck** (bar)18min. Biegeradius (mm)40Gewicht49 g / Stk.

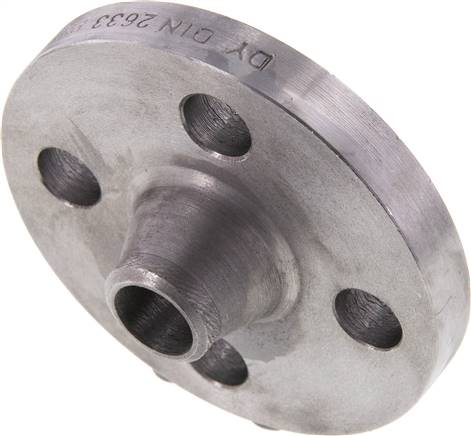

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN15-PN16 (DIN)D (mm)21,3DN (mm)15PN (bar)16NormDIN 2633S (mm)2,0A (mm)95H (mm)35d-1 (mm)14k (mm)65Gewicht700 g / Stk.

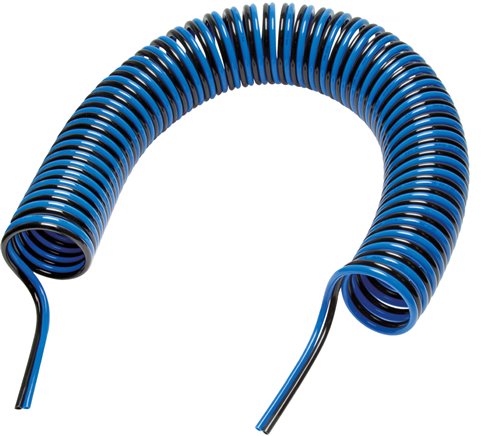

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CFarben:blau - schwarzVorteile:•axiale Abgänge für mehr ArbeitsraumWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)6 x 4Betriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht490 g / Stk.

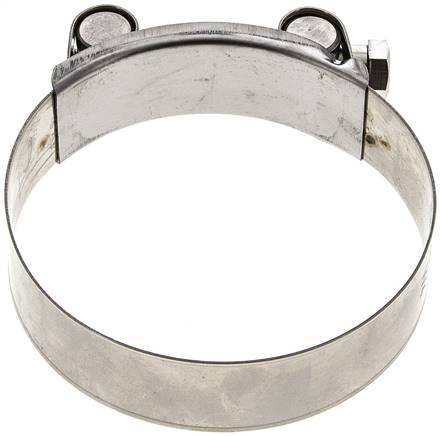

Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 86 - 91 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.86 mmSpannbereich max.91 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

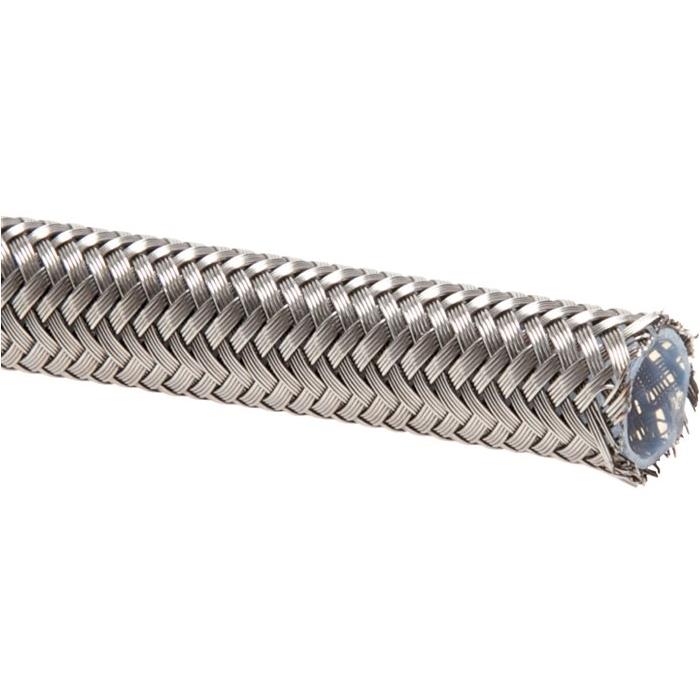

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)10Schlauch Ø innen (mm)9,93 - 10,64Schlauch Ø außen (mm)12,8 - 14,0PTFE Wandstärke (mm)0,75Betriebsdruck (bar)183Berstdruck (bar)552min. Biegeradius (mm)127Gewicht160 g / Stk.

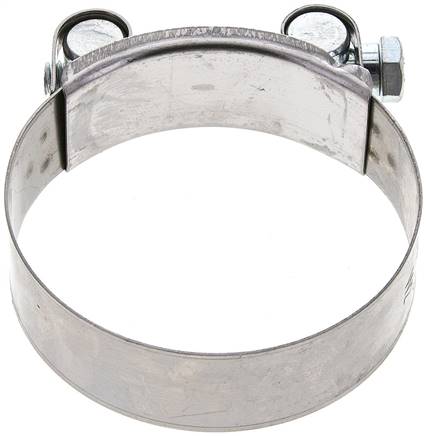

Gelenkbolzenschelle, Chromstahl 1.4016 (W2), Spannbereich 74 - 79 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandChromstahl 1.4016BolzenStahl verzinktGehäuseChromstahl 1.4016SchraubeStahl verzinktBandbreite24 mmSpannbereich min.74 mmSpannbereich max.79 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
1.203-24-20ES ES-Pressanschluss DKR (gerade), G 1-1/2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1-1/2"NW (mm)31BeschreibungBSP-Dichtkopf mit Überwurfmutter
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
