Vorschweißflansch DN15-PN16 (DIN), DIN 2633, 21,3mm, Stahl schwarz
%
12,76 €*
(Sie sparen 47.81% )
6,66 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571300111
Hersteller-Nr.:
DA120871
Produktnummer:
DA120871
Gewicht:
0.65 kg
Produktinformationen "Vorschweißflansch DN15-PN16 (DIN), DIN 2633, 21,3mm, Stahl schwarz"
Optional:
PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -EN

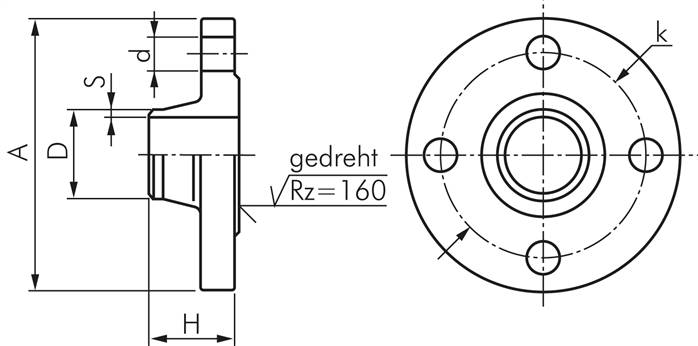

Weitere Eigenschaften:
| Werkstoff | Stahl schwarz |
| Flanschanschluss | DN15-PN16 (DIN) |
| D (mm) | 21,3 |
| DN (mm) | 15 |
| PN (bar) | 16 |
| Norm | DIN 2633 |
| S (mm) | 2,0 |
| A (mm) | 95 |
| H (mm) | 35 |
| d-1 (mm) | 14 |
| k (mm) | 65 |
| Gewicht | 700 g / Stk. |
