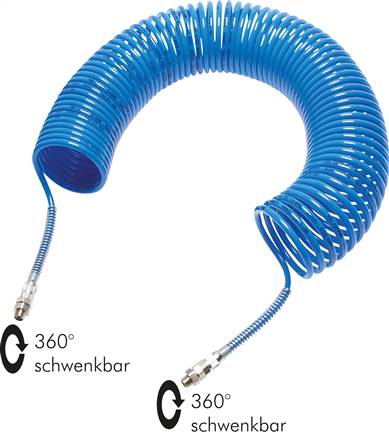

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)10 x 8GewindeG 1/4"Betriebsdruck (bar)15FarbenaturWickel Ø innen (mm)90NormDIN 73378Gewicht260 g / Stk.

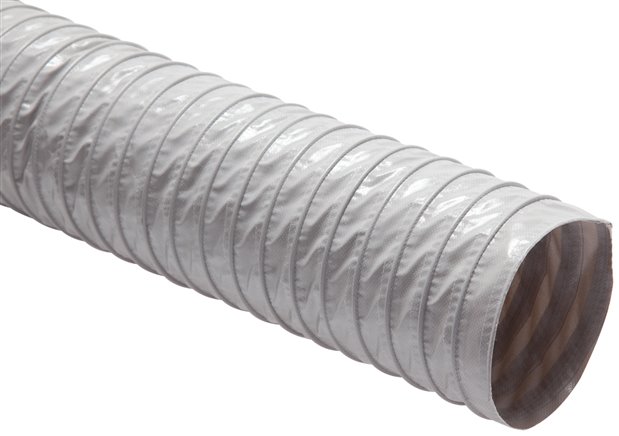

Werkstoffe:PVC-beschichtetes Polyestergewebe mit einer bronzierten, in die Wandung eingearbeiteten StahldrahtspiraleTemperaturbereich:-30°C bis +80°C (kurzzeitig max. +100°C)Wandstärke:ca. 0,4 mmAnwendung:Klima- und Lüftungstechnik, Schweißgasabsaugung, Solarientechnik, Haushaltstechnik, gute Flexibilität, selbstverlöschend, kälteelastisch, gute Stauchbarkeit.Zulassungen:schwer entflammbar nach UL 94 V-0Weitere Eigenschaften:Schlauch Ø innen (mm)80Betriebsdruck (bar)-0,10 bis 0,60Rollenlänge (m)15Gewicht280 g / Stk.

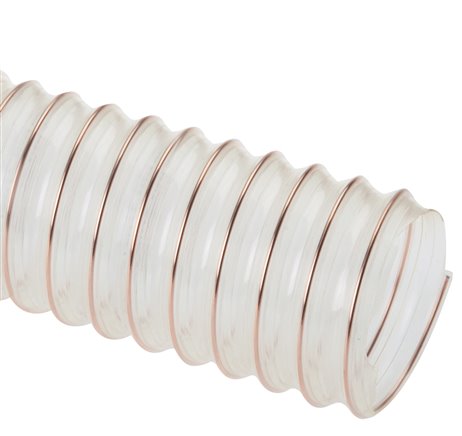

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)450min. Biegeradius (mm)315Betriebsdruck (bar)-0,01 bis 0,01Rollenlänge (m)10Gewicht2,9 kg / Stk.

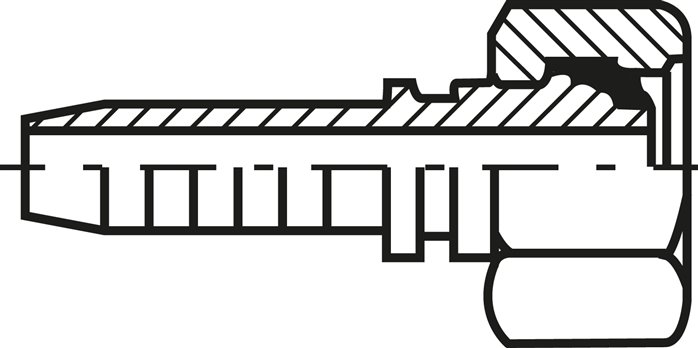

1.089-5ES ES-Pressanschluss DKO-S (90°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 20 x 1,5 (12 S)NW (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht80 g / Stk.

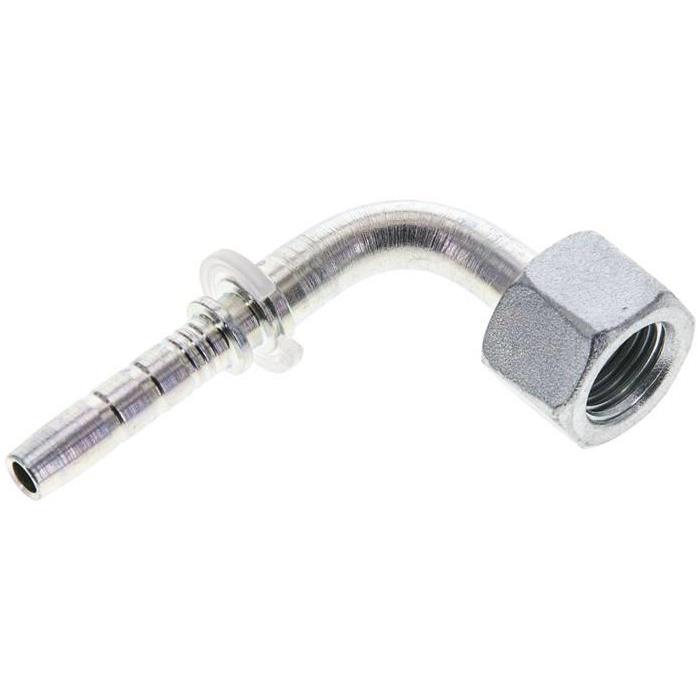

1.243-4A Pressanschluss DKR (90°), G 1/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/4"DN (mm)6BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht43 g / Stk.

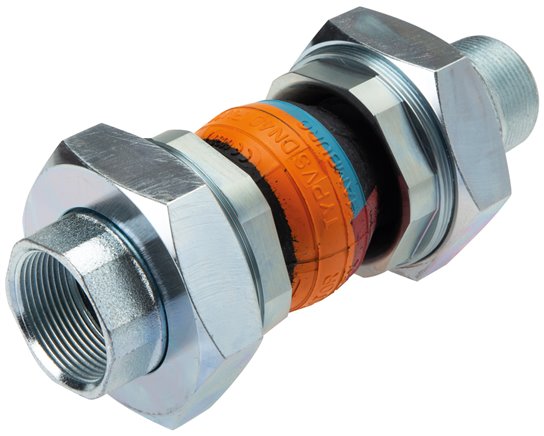

Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/4 (AG)G2G 1-1/4 (IG)Ausführung BalgEPDMAusführungAußengewinde / InnengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)212SW1 (mm)75SW2 (mm)47Gewicht2,6 kg / Stk.

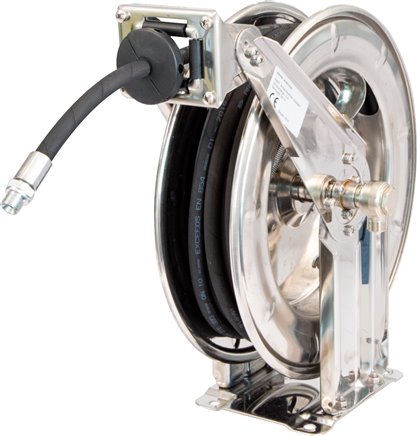

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +100°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Gummi-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.Weitere Eigenschaften:WerkstoffStahl lackiertSchlauchlänge (m)10DN (mm)16Betriebsdruck (bar)50Eingang (Außengewinde)G 1/2"Ausgang (Außengewinde)G 3/4"ZubehörSAWP 50Gewicht18 kg / Stk.

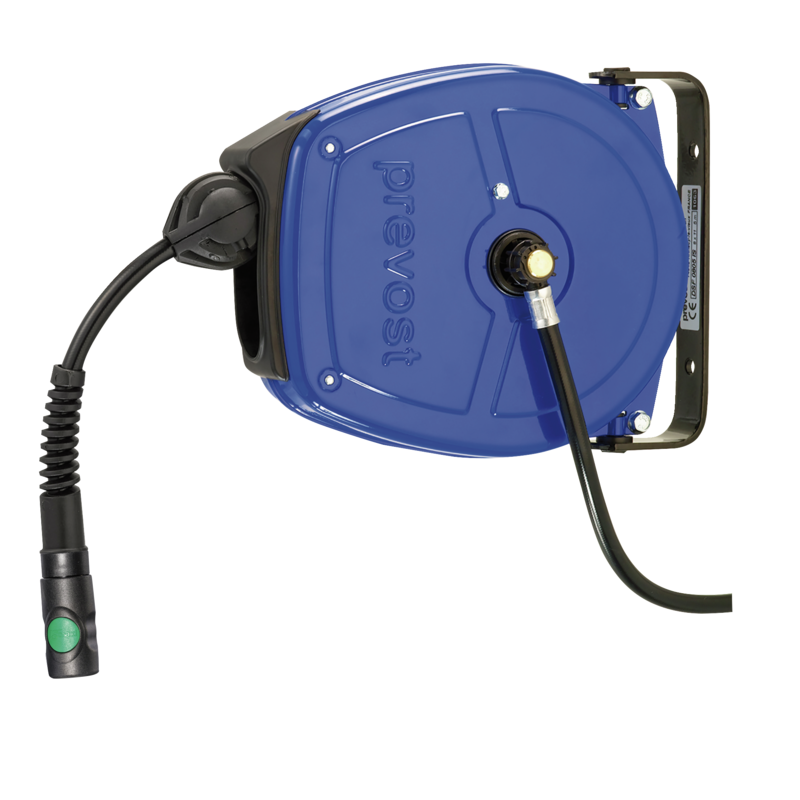

Serie DSF - Kleines Modell - mit Polyurethanschlauch PolyesterTechnische Daten:Ø Innen./Außen. (mm)10 x 14Länge (m)3KupplungISI 06Drehbarer Eingang (mm)10 x 14Durchfluß (l/min)833Gewicht (kg)3Länge (mm)265Breite (mm)220Höhe (mm)150Gewicht (kg)2,9

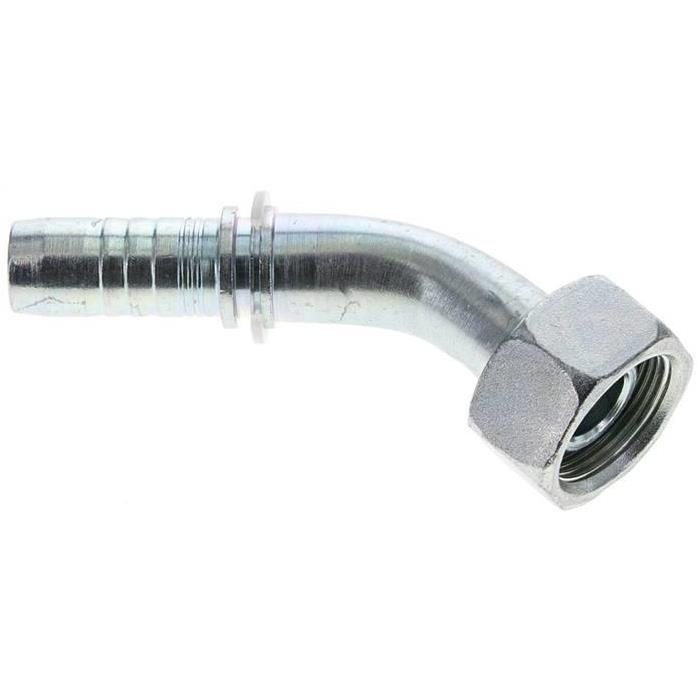

1.045-10A Pressanschluss DKL (45°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht160 g / Stk.

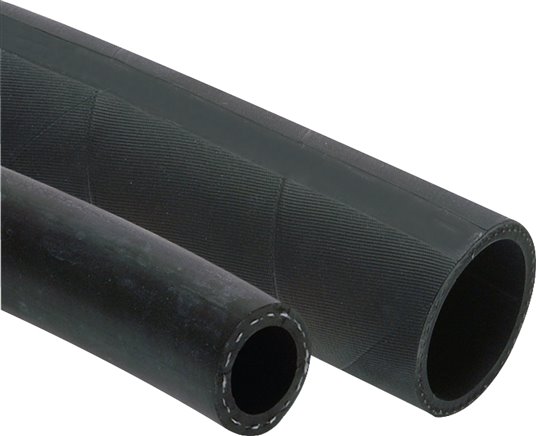

Werkstoffe:Seele: EPDM, schwarz, glatt, Decke: EPDM, schwarz, glatt, ab DN 28 stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411Temperaturbereich:-40°C bis +125°C (Innen-Ø > 50mm: -40°C bis +100°C), kurzzeitig bis +140°CBetriebsdruck:6 bar, Berstdruck: 18 bar (Innen-Ø > 50 mm: 3 bar, Berstdruck: 9 bar)*Chloropren Außendecke, Temperaturbereich: -30°C bis max. +130°C, Betriebsdruck: 4 bar, Berstdruck: 12 bar, nach DIN 73411/79Weitere Eigenschaften:Schlauch Ø innen (mm)100Schlauch Ø außen (mm)113Rollenlänge (m)20Betriebsdruck (bar)3Berstdruck (bar)9Temperaturbereich (°C)-40 bis +100Gewicht2,9 kg / Stk.

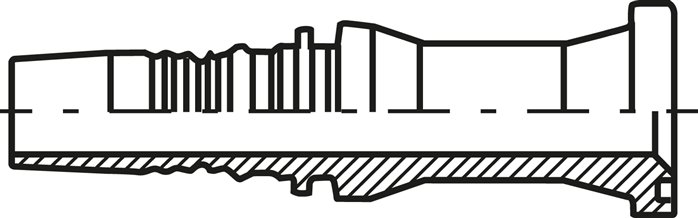

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße47,6 (1)DN (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht650 g / Stk.

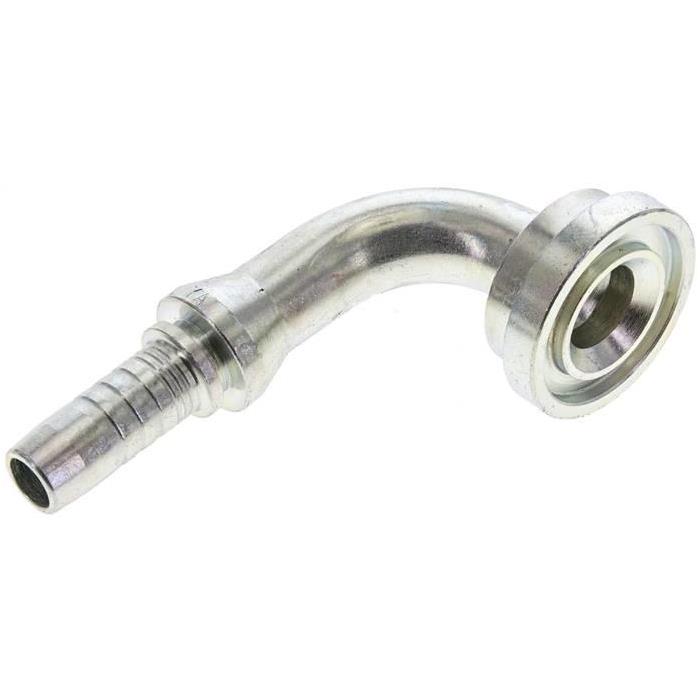

1.470-12-8A Pressanschluss SFL (90°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße38,1 (3/4)DN (mm)12BeschreibungSAE-Flansch, Standard-BaureiheGewicht180 g / Stk.

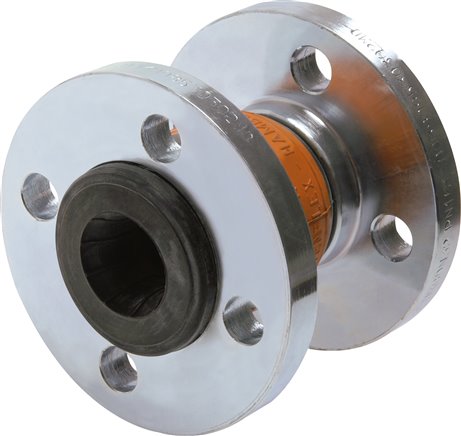

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN175-PN16 (DIN)Ausführung BalgEPDMDN (mm)175PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)6L (mm)150B (mm)22D (mm)315Di (mm)185 ? 4Gewicht16 kg / Stk.

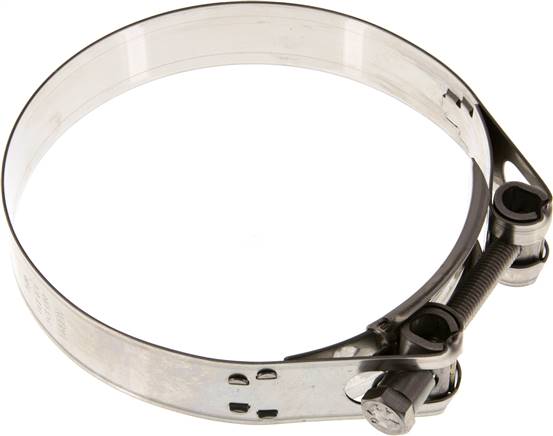

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)121 - 130Bandbreite (mm)25Gewicht170 g / Stk.
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-15°C bis +90°CShore-Härte:70 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 56%, +70°C: 51%, +80°C: 46%, +90°C: 43%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)3/16 x 3,5Außen Ø (mm)4,76FarbeblauBetriebsdruck (bar)17min. Biegeradius (mm)16Gewicht11 g / Stk.

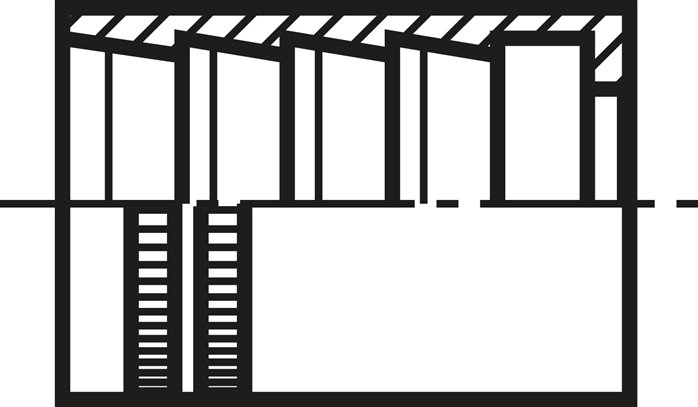

121-20ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 59,0 x 66,5 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße59,0 x 66,5 (Da x L)NW (mm)31BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht320 g / Stk.

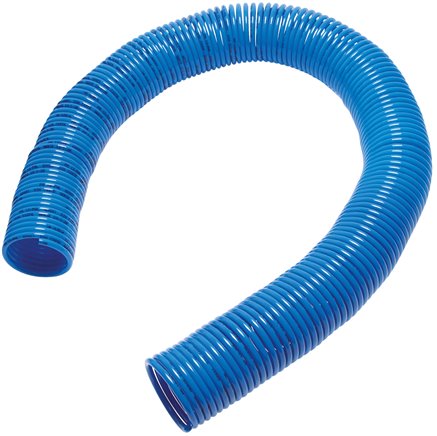

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)8 x 6FarbegelbBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht600 g / Stk.

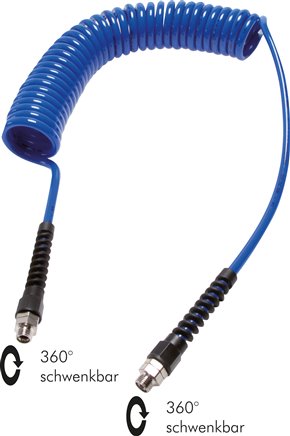

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CBetriebsdruck:8 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden*wird ohne Knickschutzspirale geliefertWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)12 x 8GewindeG 3/8"Wickel Ø innen (mm)56ErsatzfittingSPK 38/128 PUGewicht550 g / Stk.

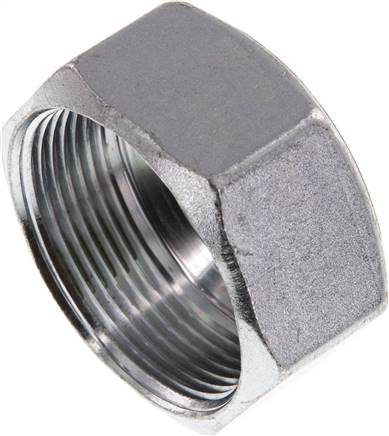

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen35 L (M45x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht150 g / Stk.

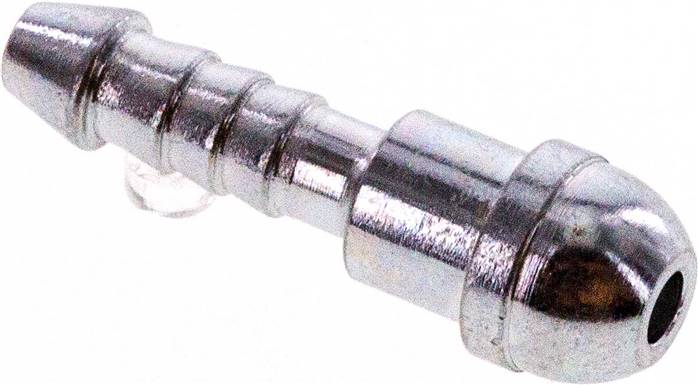

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)3Schlauch Ø innen (mm)4 - 5für Gewinde metrischM 12 x 1,5für Gewinde zölligG 1/4"Bund Ø hinter Dichtkegel (mm)7,5passende Überwurfmutter (metrisch)831 0400passende Überwurfmutter (zöllig)834 0604Gewicht5.9 g / Stk.

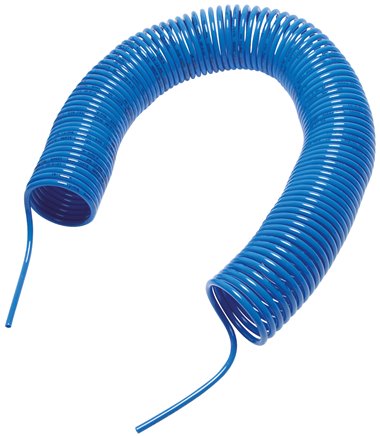

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)6 x 4FarbeblauBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht160 g / Stk.

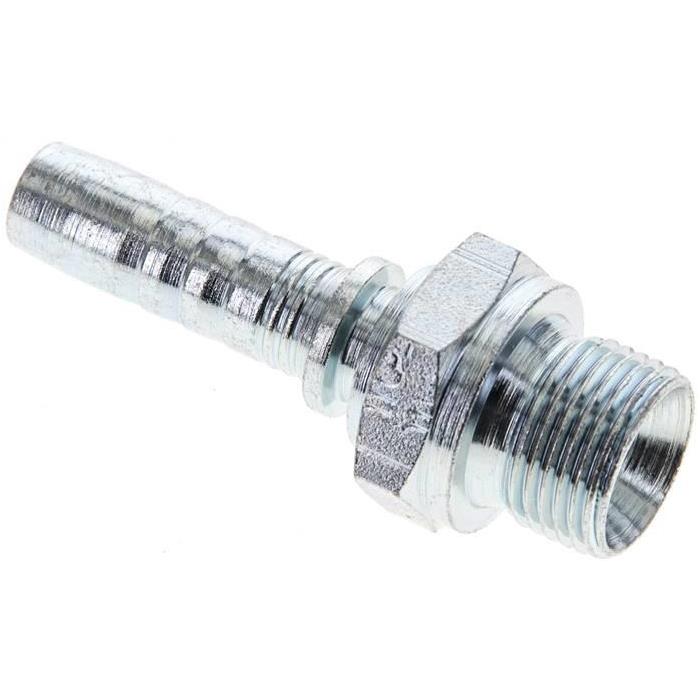

1.260-6A Pressanschluss AGR (gerade), G 3/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/8"DN (mm)10BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht50 g / Stk.

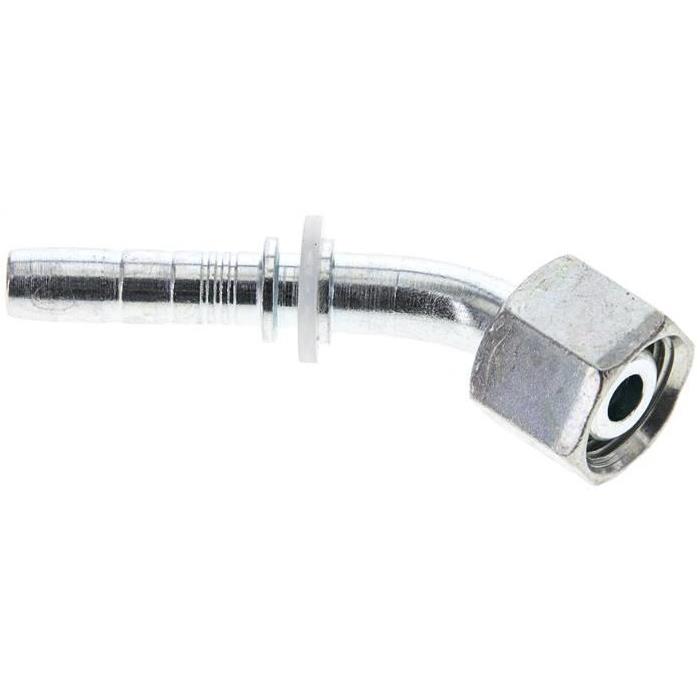

1.045-5A Pressanschluss DKL (45°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 16 x 1,5 (10 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht43 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)8 x 6FarbenaturBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht125 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.

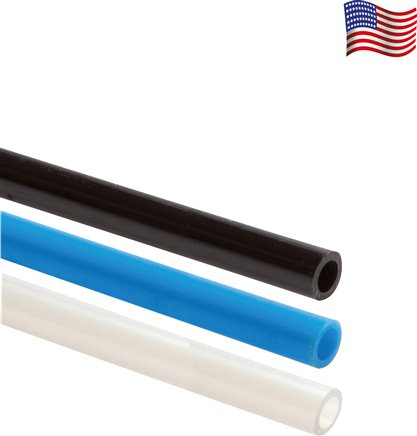

Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
