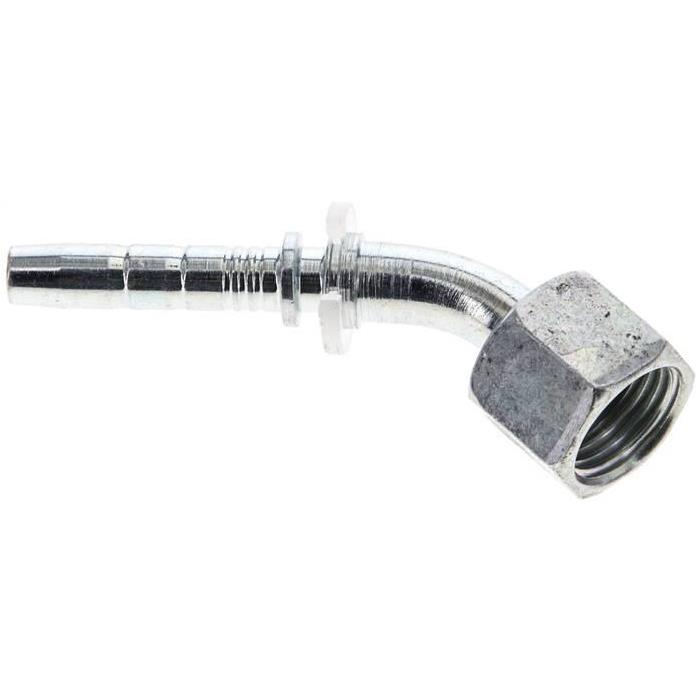

1.345-4A Pressanschluss ORFS (45°), UNF 9/16"-18Weitere Eigenschaften:BauformORFS (45°)AnschlussgrößeUNF 9/16-18DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht30 g / Stk.
1.313-5ES ES-Pressanschluss DKJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 1/2-20NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht29 g / Stk.
SSDS246ES Drahtschlauchschelle 209 - 246mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)209 - 246Gewicht90 g / Stk.
Information: nur Ausführung Stahl verzinkt ist mit Sternprofil-Antrieb versehen Weitere Eigenschaften: Werkstoff Edelstahl A2 d (mm) M 10 L (mm) 80 passende Dübel DUBEL SX12X60 Gewicht 31 g / Stk.
1.081-16ES ES-Pressanschluss DKO-S (gerade), M 42 x 2 (30 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 42 x 2 (30 S)NW (mm)25BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht440 g / Stk.

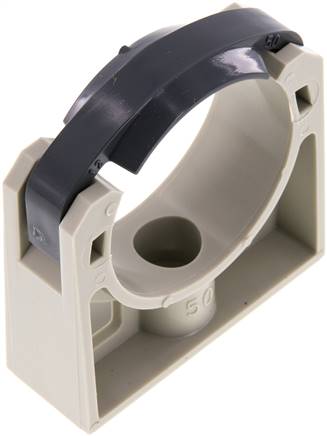

Werkstoffe:Körper: PE (schwarz, UV-stabilisiert) oder PP (grau), Bügel: PVC-UTemperaturbereich:PE: -20°C bis max. +50°C, PP: -10°C bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen (grau)Rohr Ø außen (mm)50Ø Befestigungsbohrung (mm)7Temperaturbereich (°C)-10 bis +80Gewicht33 g / Stk.

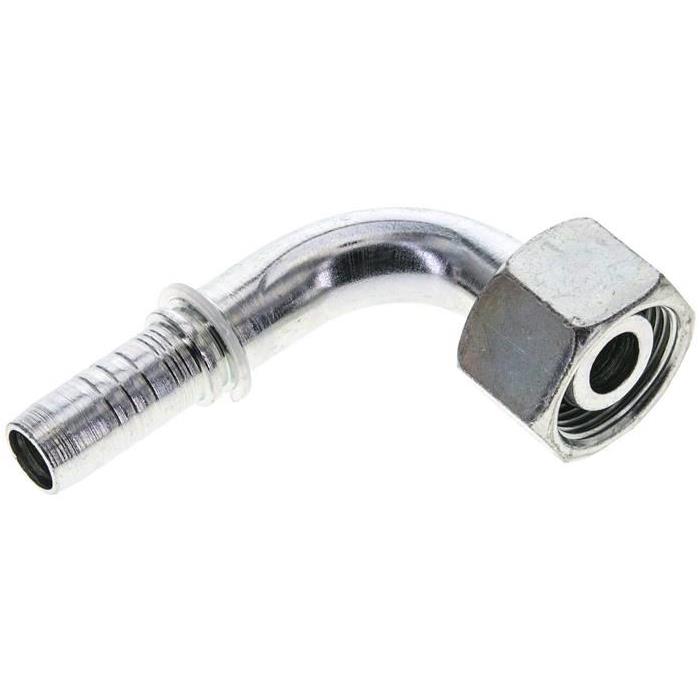

1.089-10A Pressanschluss DKO-S (90°), M 30 x 2 (20 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 30 x 2 (20 S)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht240 g / Stk.

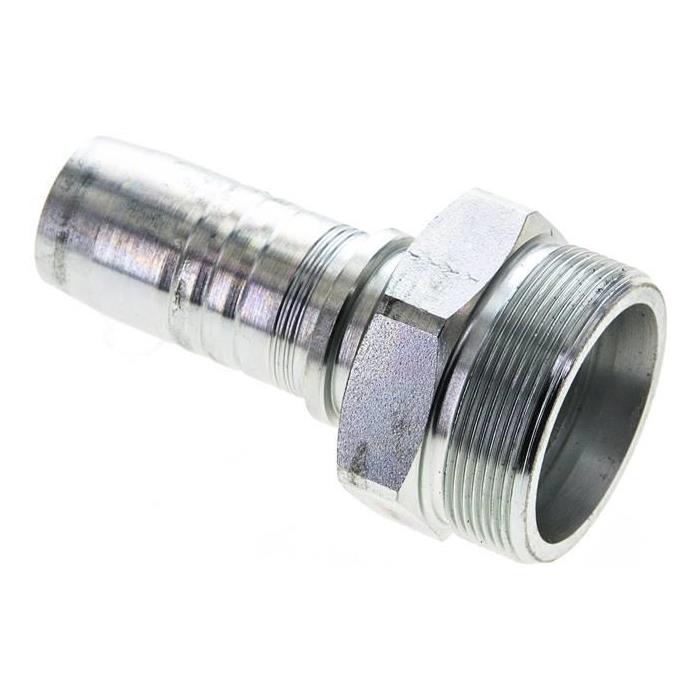

1.190-16A Pressanschluss CEF (gerade), M 45 x 1,5 (33,50)Weitere Eigenschaften:BauformCEF (gerade)AnschlussgrößeM 45 x 1,5 (33,50)DN (mm)25BeschreibungAußengewinde 24° für Schneidringverbindung, französich Ø-GAZGewicht340 g / Stk.
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)12 x 9Farbe*naturBetriebsdruck (bar)16min. Biegeradius (mm)55Gewicht4,9 kg / Stk.

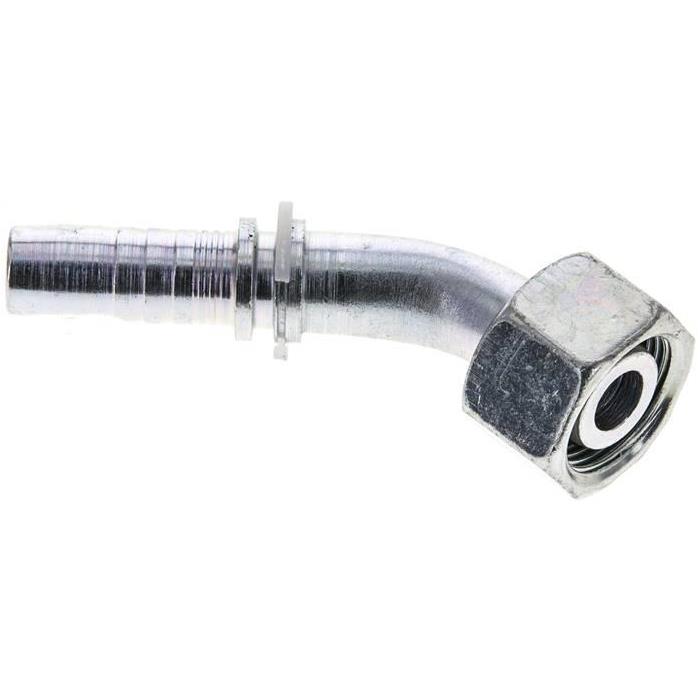

1.055-8A Pressanschluss DKO-L (45°), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht105 g / Stk.

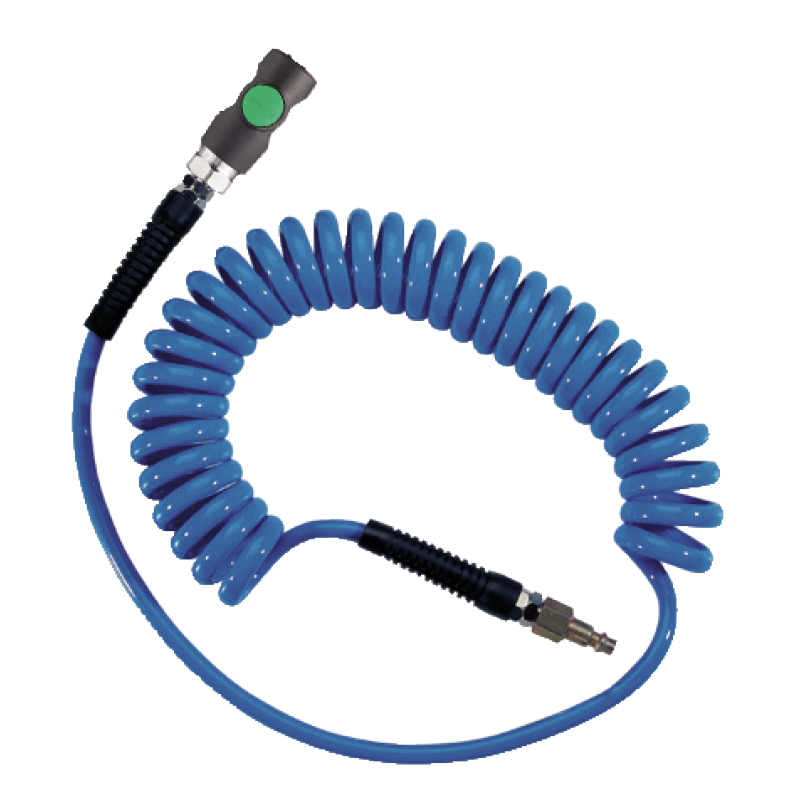

Max. Betriebsdruck: 12 barLänge: 4 mSicherheitskupplung: ESI 07Durchmesser Innen/ Außen (mm): 5 x 8Werkstoff: Polyurethan EtherAusgestattet mit: Drehbarer AnschlussTemperatur: -15°C bis +70°CSchwerpunkt: Ausgezeichnetes FormgedächtnisMit Stahlstecknippel

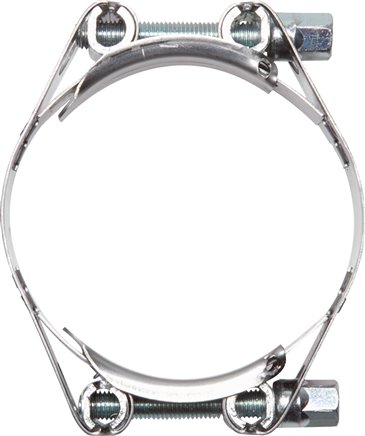

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)236 - 256Bandbreite (mm)25Gewicht340 g / Stk.

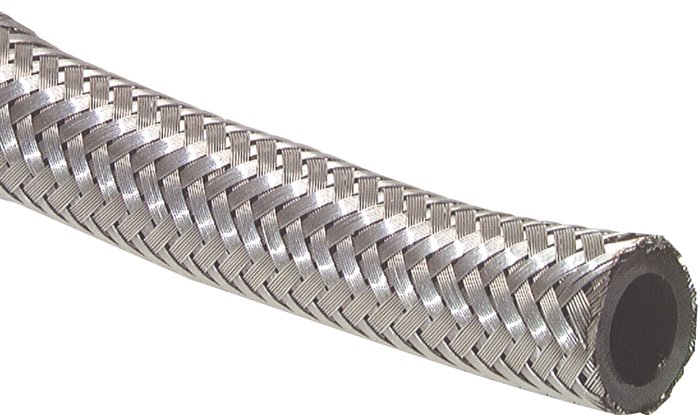

Temperaturbereich:Diesel, Wasser, Luft und Heizöl: -30°C bis +80°C (Kraftstoffe bis 30% Benzolgehalt: -30°C bis max. +40°C)Einsatzbereich:Für handelsübliche Kraftstoffe wie Benzin, Diesel, Heizöl, Wasser und Luft. Nicht geeignet für Biodiesel und Rapsmethylester (RME).Lieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Weitere Eigenschaften:Gummischlauch Ø innen (mm)25,0Gummischlauch Ø außen (mm)33,0Betriebsdruck (bar)10Rollenlänge (m)20Gewicht1 kg / Stk.
1.260-24-20ES ES-Pressanschluss AGR (gerade), G 1-1/2"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1-1/2"NW (mm)31BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht550 g / Stk.
1.252-6-5ES ES-Pressanschluss DFR (gerade), G 3/8"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 3/8"NW (mm)8BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht33 g / Stk.

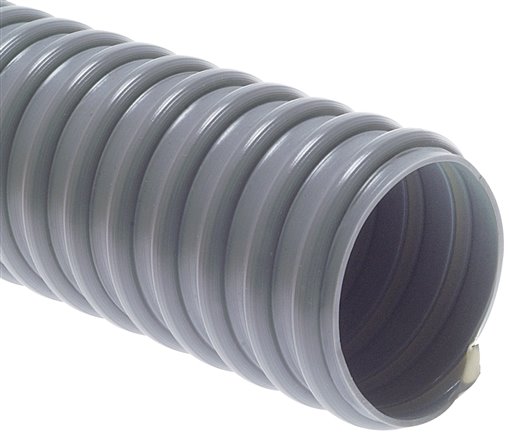

Werkstoffe:Weich-PVC hellgrau, Stützwendel Hart-PVC weiß (innen glatt, außen gewellt)Temperaturbereich:-15°C bis +60°CAnwendung:Als hochflexible Verbindung zwischen Ventilatoren und Arbeitsplätzen, Staubsaugerindustrie, Be- und Entlüftung, Maschinenbau, Klimatechnik. Zur Absaugung von leichten Holz- oder Kunststoffspänen. Auch hervorragend als Kabelschutzschlauch einsetzbar.Weitere Eigenschaften:Schlauch Ø innen (mm)180min. Biegeradius (mm)180Betriebsdruck (bar)-0,1 bis 0Rollenlänge (m)20Gewicht1,9 kg / Stk.

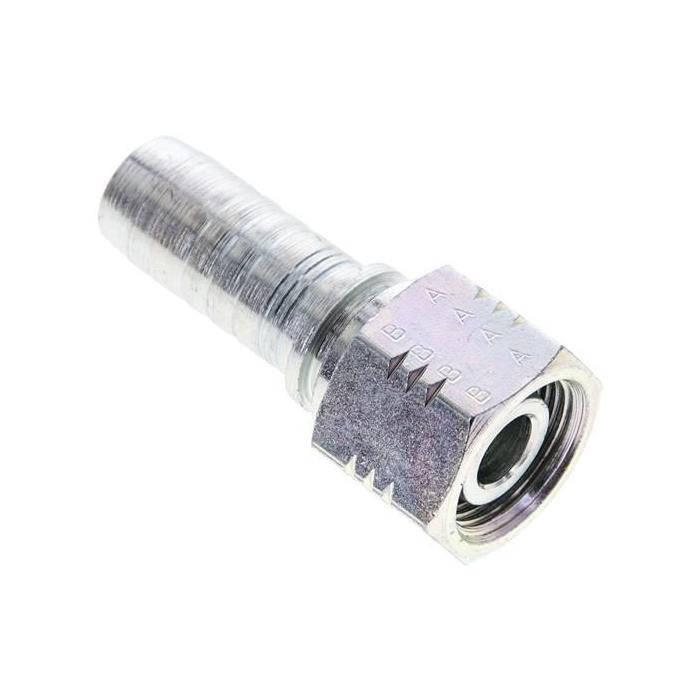

1.051-8-10A Pressanschluss DKO-L (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht105 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)10 x 8GewindeG 1/4"Betriebsdruck (bar)15FarbegelbWickel Ø innen (mm)90NormDIN 73378Gewicht260 g / Stk.

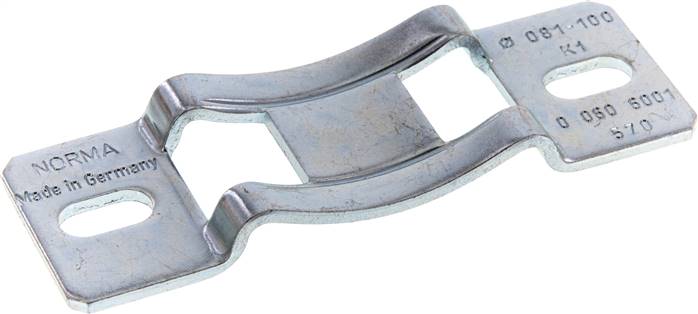

Werkstoffe:Stahl verzinktVerwendung:Diese Konsole und eine Schlauchschelle ergeben einen stabilen und standsicheren Fuß für runde Behälter und eine stabile Befestigung von Rohren.Verwendbare Schellen:SS ..., SSB ..., SSBP ..., SSSI ..., SSKB ...Achtung: Zubehör gleich mitbestellen!1 Stück SchlauchschelleWeitere Eigenschaften:für Rohr Ø (mm)81 - 100max. Schellenbreite (mm)20Länge x Breite (mm)120 x 40Befestigung - Langloch Breite x Länge (mm)9 x 8Gewicht95 g / Stk.

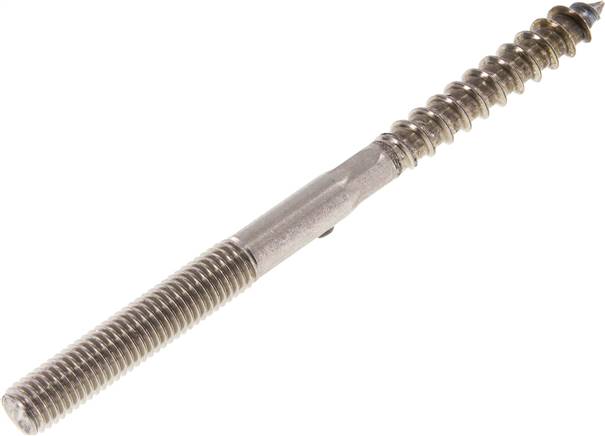

Information: nur Ausführung Stahl verzinkt ist mit Sternprofil-Antrieb versehen Weitere Eigenschaften: Werkstoff Edelstahl A2 d (mm) M 10 L (mm) 140 passende Dübel DUBEL SX12X60 Gewicht 55 g / Stk.
1.051-20ES ES-Pressanschluss DKO-L (gerade), M 45 x 2 (35 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 45 x 2 (35 L)NW (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht450 g / Stk.
1.051-3-4ES ES-Pressanschluss DKO-L (gerade), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 12 x 1,5 (6 L)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht20 g / Stk.

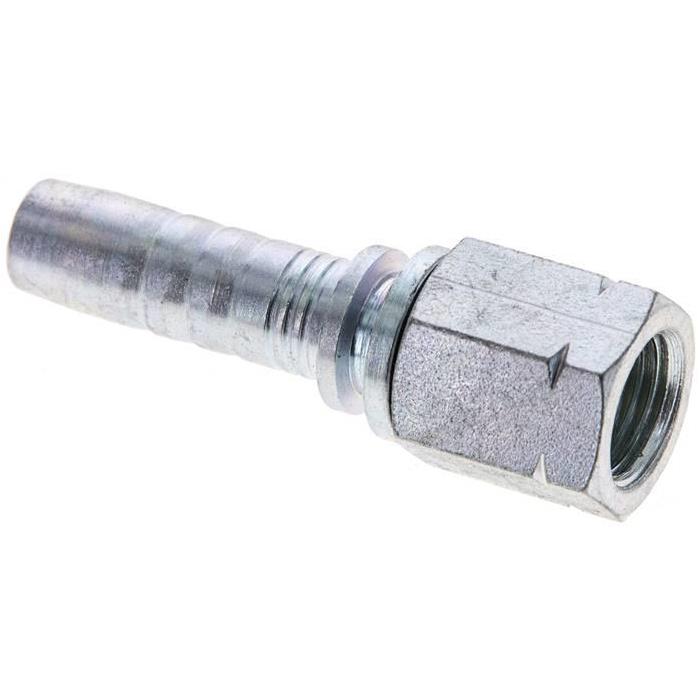

1.313-5-6A Pressanschluss DKJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 1/2-20DN (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht38 g / Stk.
Schwenkbare Halterung 180°Eingang: 1 m SchlauchDruck: 12 barTemperatur: -15°C bis + 65°CØ Innen./Außen. (mm)Länge (m)KupplungDurchfluß (l/min)Fest Eingang (mm)Gewicht (kg)Art. Nr8 x 1212ESI 075008 x 125,8DRFB 0812ES8 x 1215ESI 073508 x 127,9DRFB 0815ES10 x 1410ESI 0790010 x 145,7DRFB 1010ES10 x 1412ESI 0780010 x 147DRFB 1012ES8 x 1212ISI 065008 x 125,8DRFB 0812IS8 x 1215ISI 063508 x 127,1DRFB 0815IS10 x 1410ISI 0683310 x 146,5DRFB 1010IS10 x 1412ISI 0680010 x 147DRFB 1012IS8 x 1212CSI 065008 x 126,5DRFB 0812CS8 x 1215CSI 063508 x 127,9DRFB 0815CS10 x 1410CSI 0683310 x 146,5DRFB 1010CS10 x 1412CSI 0680010 x 147,9DRFB 1012CS8 x 1212ASI 065008 x 126,5DRFB 0812AS8 x 1215ASI 063508 x 127,9DRFB 0815AS10 x 1410ASI 0680010 x 146,5DRFB 1010AS10 x 1412ASI 0680010 x 147,9DRFB 1012ASThe online
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
