1.055-3-4ES ES-Pressanschluss DKO-L (45°), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 12 x 1,5 (6 L)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht24 g / Stk.
Serie DGO - Großes Modell - Mit GummischlauchTechnische Daten:Ø Innen./Außen. (mm)16 x 23Länge (m)10KupplungISI 11EBDrehbarer Eingang (BSPP)G 1/2 AGDurchfluß (l/min)3000Gewicht (kg)25Länge (mm)560Breite (mm)265Höhe (mm)535Gewicht (kg)20,5

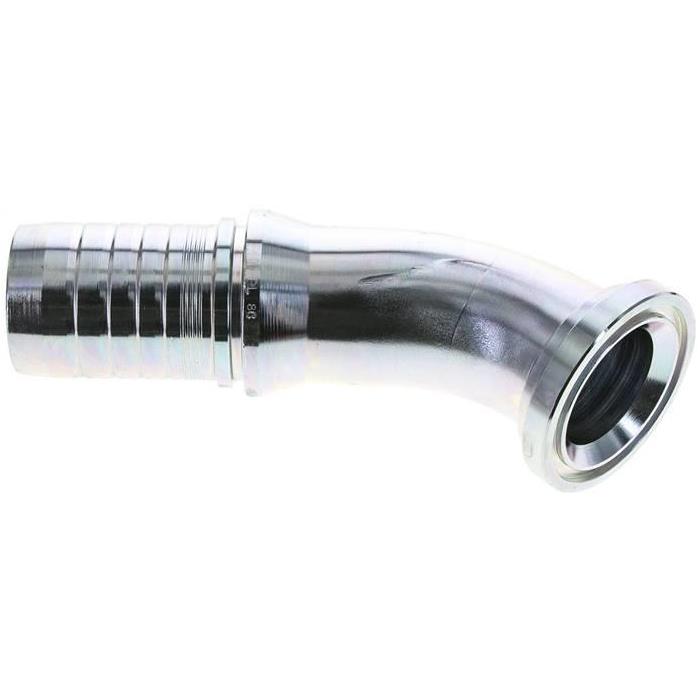

1.450-32A Pressanschluss SFL (45°), 71,4 (2")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße71,4 (2)DN (mm)51BeschreibungSAE-Flansch, Standard-BaureiheGewicht1,4 kg / Stk.
Werkstoffe:hochwertiges Polyestergewebe, Abriebfestigkeit nach ISO 6945, Berstschutz nach ISO 3457 getestetAnwendung:Berstschutz gegen unkontrolllierten Ölausfluss (Pin-Hole Effekt), VerschleißschutzTemperaturbereich:-40°C bis +100°CRollenlänge:100 mtr.*Der Innendurchmesser sollte mindestens 10 mm größer als der Schlauch sein.Weitere Eigenschaften:Innen Ø* (mm)20Gewicht33 g / Stk.

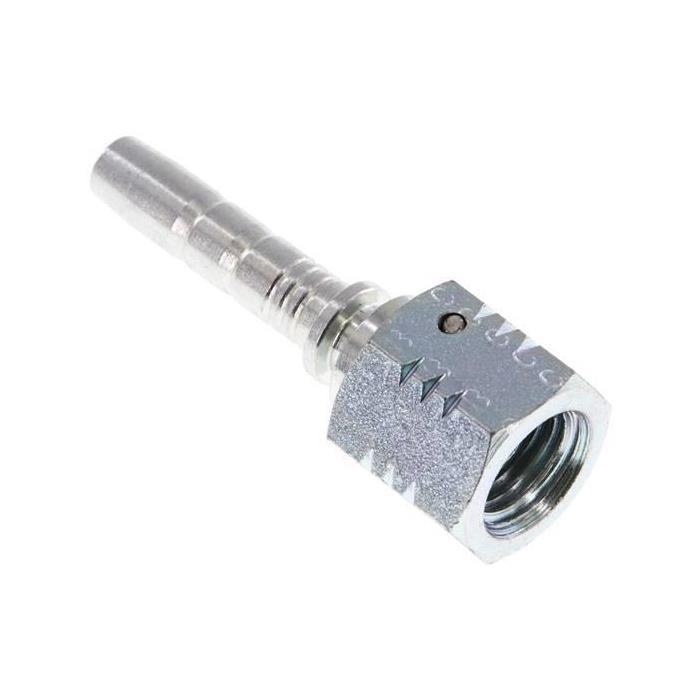

1.041-3-4A Pressanschluss DKL (gerade), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 12 x 1,5 (6 L)DN (mm)6BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht32 g / Stk.
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4 x 2FarbegelbBetriebsdruck (bar)20min. Biegeradius (mm)20Gewicht8.7 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)15 x 12FarbeschwarzBetriebsdruck (bar)15Wickel Ø innen (mm)150NormDIN 73378 & DIN 74324Gewicht950 g / Stk.

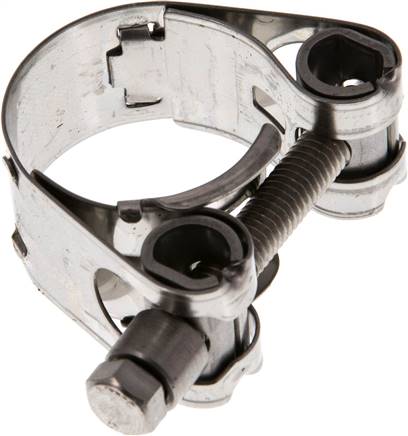

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)25 - 27Bandbreite (mm)18Gewicht35 g / Stk.
1.260-4-5ES ES-Pressanschluss AGR (gerade), G 1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/4"NW (mm)8BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht36 g / Stk.

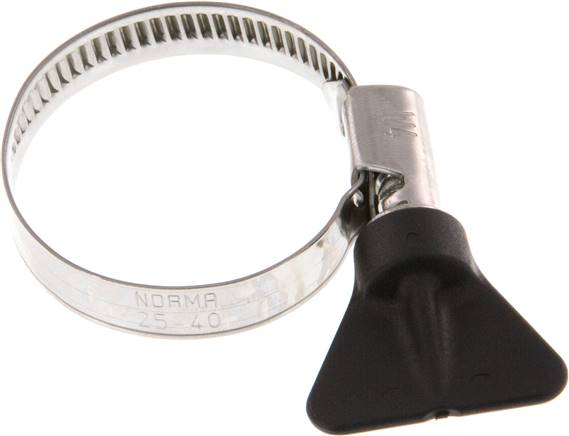

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)25 - 40SW (mm)7Gewicht20 g / Stk.

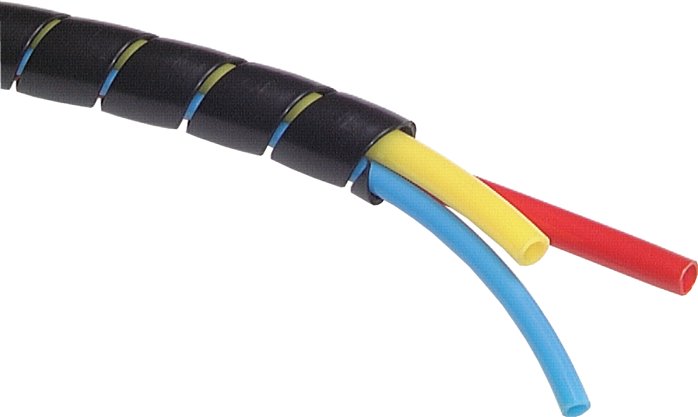

Werkstoffe:HD-PE, spiralisiert extrudiert, abgerundete Kanten, beständig gegen Ozon, Witterung und UV-StrahlungAnwendung:Bündeln von Schläuchen, Scheuerschutz an HydraulikschläuchenTemperaturbereich:-50°C bis +100°CWeitere Eigenschaften:Außen Ø (mm)20Innen Ø (mm)16,0Bündelbereich (mm)16 - 22Wendelbreite (mm)17,0Rollenlänge (m)25Gewicht100 g / Stk.

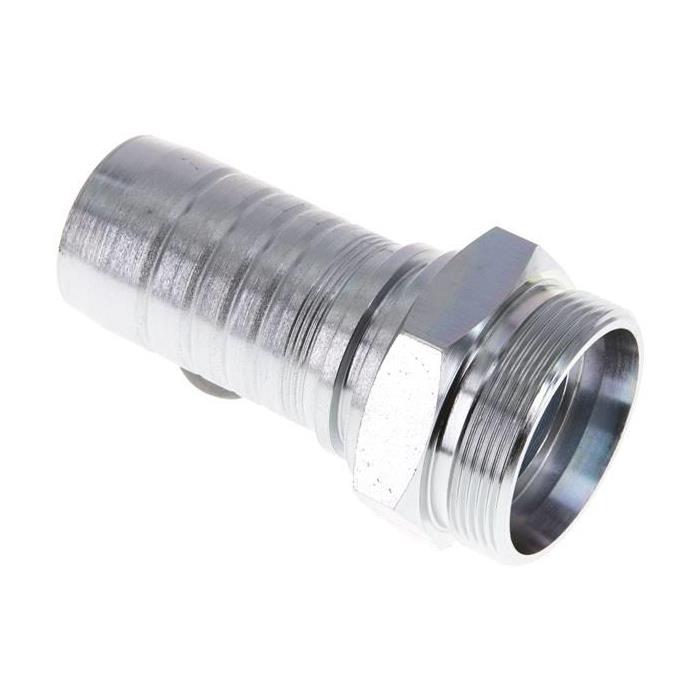

1.170-24A Pressanschluss CEL (gerade), M 52 x 2 (42 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 52 x 2 (42 L)DN (mm)38BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht500 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN65-PN40 (DIN/EN)DN (mm)65PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)185b (mm)22k (mm)145d (mm)18Gewicht4,3 kg / Stk.

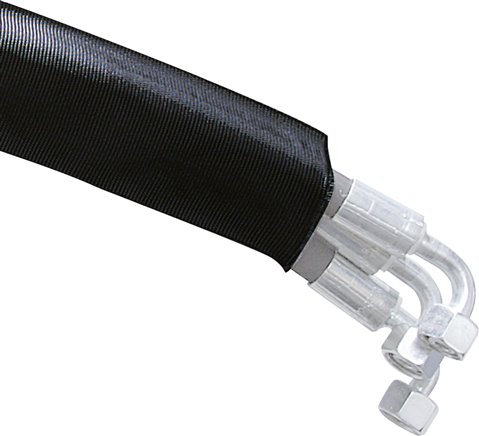

Werkstoffe:hochwertiges Polyestergewebe, Abriebfestigkeit nach ISO 6945, Berstschutz nach ISO 3457 getestetAnwendung:Berstschutz gegen unkontrolllierten Ölausfluss (Pin-Hole Effekt), VerschleißschutzTemperaturbereich:-40°C bis +100°CRollenlänge:100 mtr.*Der Innendurchmesser sollte mindestens 10 mm größer als der Schlauch sein.Weitere Eigenschaften:Innen Ø* (mm)90Gewicht125 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)10 x 8FarbegelbBetriebsdruck** (bar)14min. Biegeradius (mm)60
1.243-12ES ES-Pressanschluss DKR (90°), G 3/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 3/4"NW (mm)19BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht250 g / Stk.

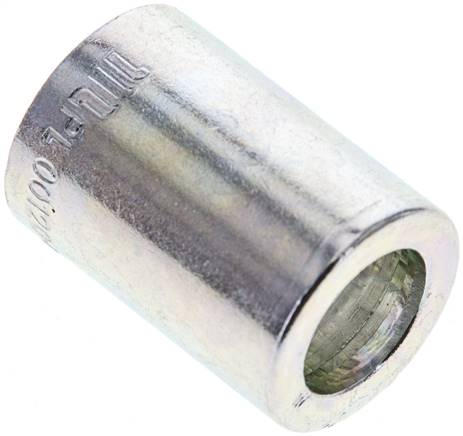

110-05A Pressanschluss Hülse 1 SN & 2 SC (geschält), 20,0 x 28,6 (Da x L)Weitere Eigenschaften:BauformHülse 1 SN & 2 SC (geschält)Anschlussgröße20,0 x 28,6 (Da x L)DN (mm)8BeschreibungPressfassung für Schlauch 1 SN (EN 853), 2 SC (EN 857) (gescGewicht28 g / Stk.

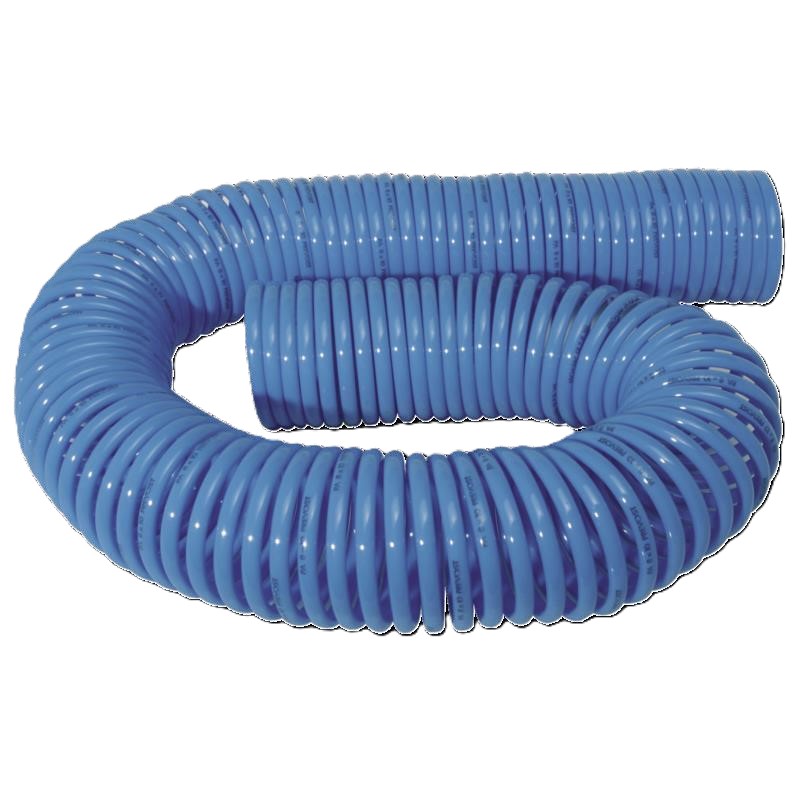

Max. Betriebsdruck: 10 barLänge: 26 m max.Durchmesser Inne/ Außen (mm): 4 x 6Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien

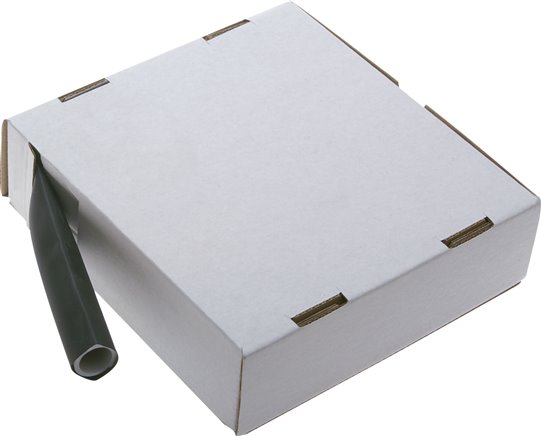

Werkstoffe:Polyolefin, schwarz, flammwidrig nach UL 224Temperaturbereich:-55°C bis +125°CSchrumpftemperatur:min. 90°CSchrumpfverhältnis:2:1Vorteile:•Lieferung in praktischer Spenderbox, •flammwidrig nach UL 224Weitere Eigenschaften:Innen Ø ungeschrumpft (mm)1,2Menge20 mtr. BoxGewicht125 g / Stk.

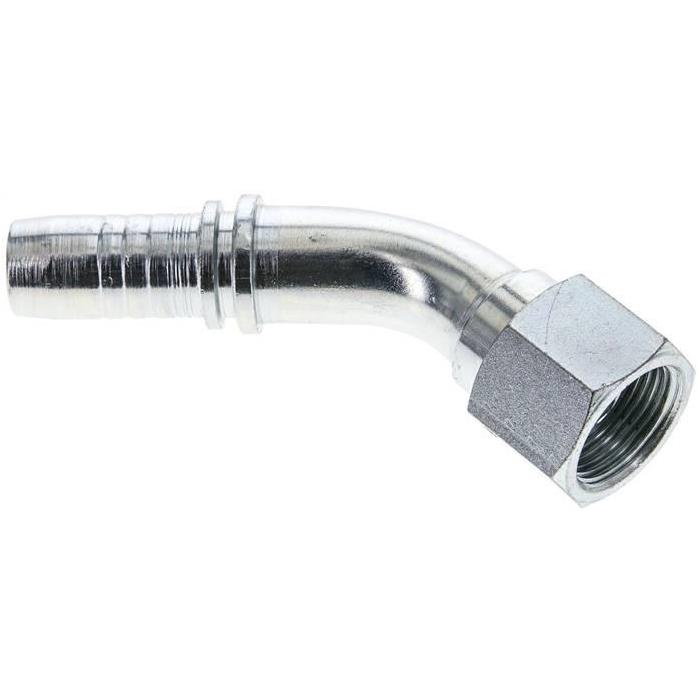

1.233-12A Pressanschluss DKR (45°), G 3/4"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 3/4"DN (mm)19BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht250 g / Stk.

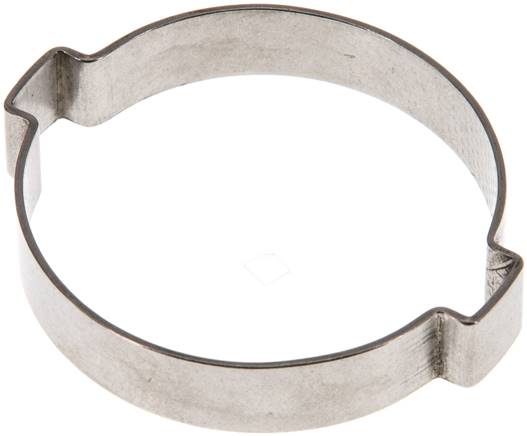

2-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbar, •größerer Spannbereich im Vergleich zu 1-Ohr-SchellenWeitere Eigenschaften:Werkstoff1.4307 (W4)Ø Spannbereich (mm)40,6 - 46Bandbreite (mm)10Gewicht13 g / Stk.

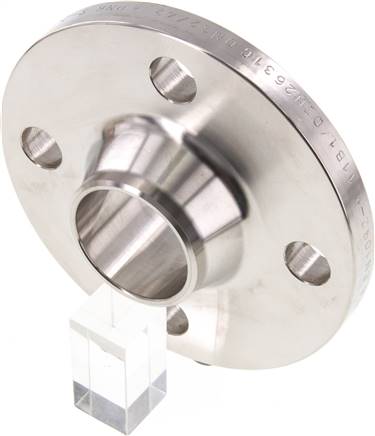

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN32-PN6 (DIN/EN)D (mm)42,4DN (mm)32PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)120H (mm)35d-1 (mm)14k (mm)90Gewicht1,1 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)12 x 9FarbegelbBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht280 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
