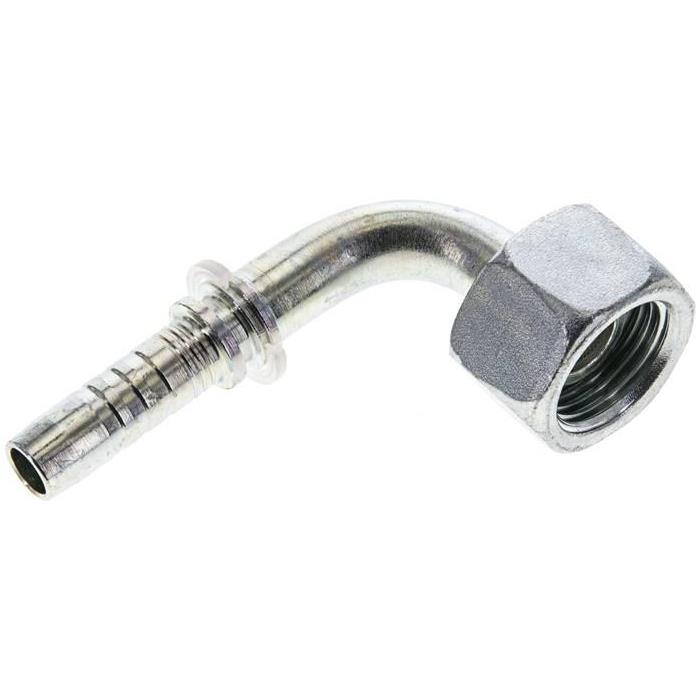

1.243-8-6A Pressanschluss DKR (90°), G 1/2"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/2"DN (mm)10BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht95 g / Stk.

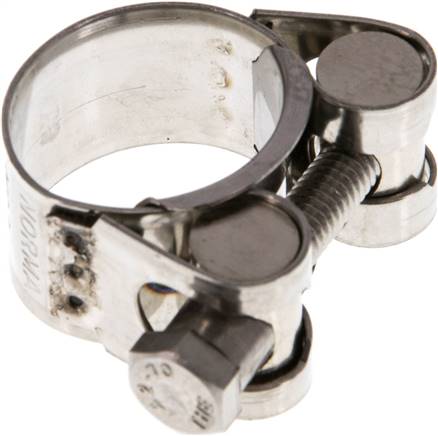

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)23 - 25Bandbreite (mm)18Gewicht44 g / Stk.

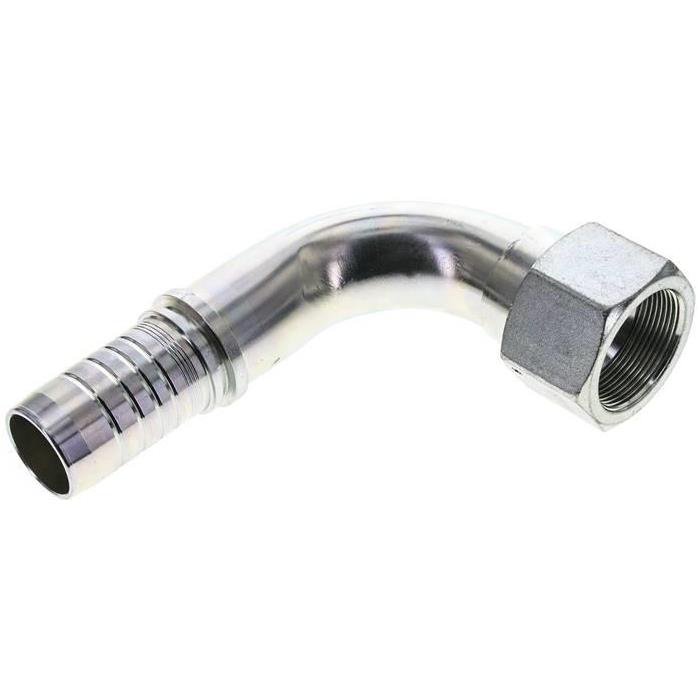

1.353-24A Pressanschluss DKJ (90°), UN 1-7/8"-12Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUN 1-7/8-12DN (mm)38BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht1,5 kg / Stk.
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)4 x 2Farbe*blauBetriebsdruck (bar)44Rollenlänge (m)100min. Biegeradius (mm)15Gewicht950 g / Stk.

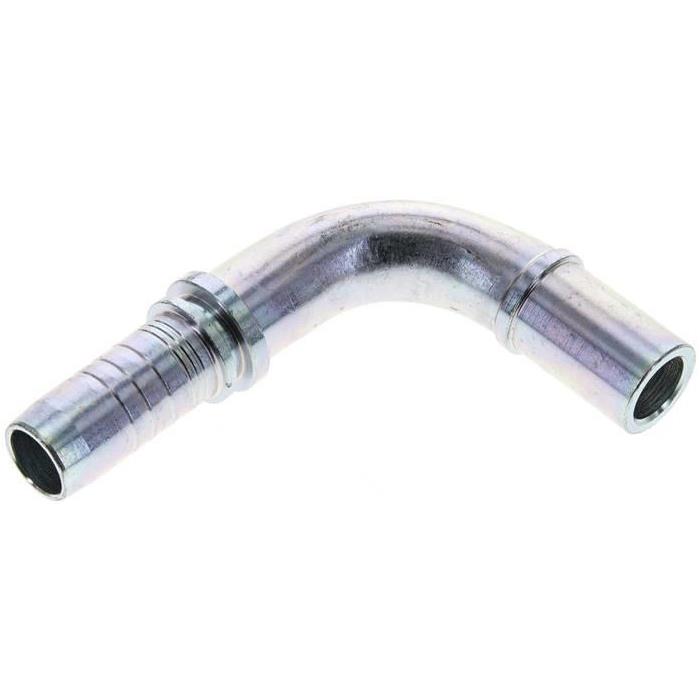

1.109-10A Pressanschluss RSL (90°), 18 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße18 LDN (mm)16BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht125 g / Stk.

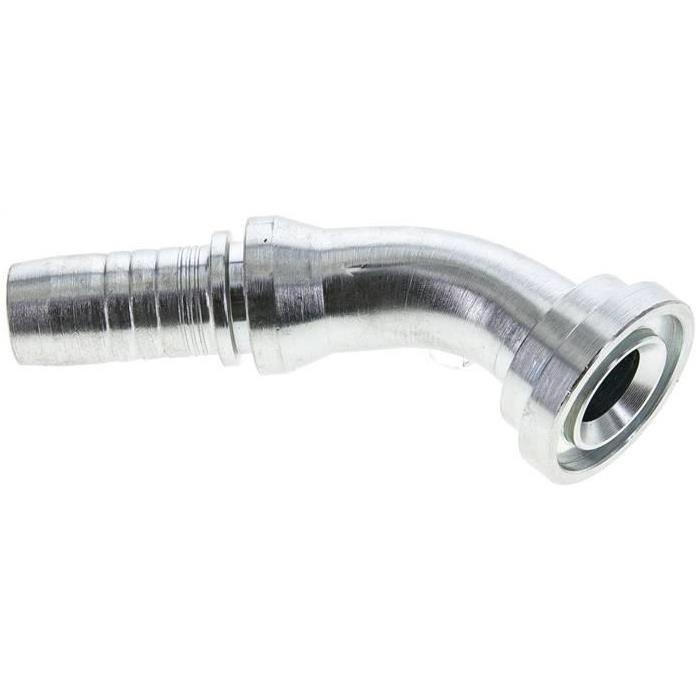

1.450-12A Pressanschluss SFL (45°), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße38,1 (3/4)DN (mm)19BeschreibungSAE-Flansch, Standard-BaureiheGewicht230 g / Stk.
1.343-6-4ES ES-Pressanschluss DKJ (45°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 9/16-18NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

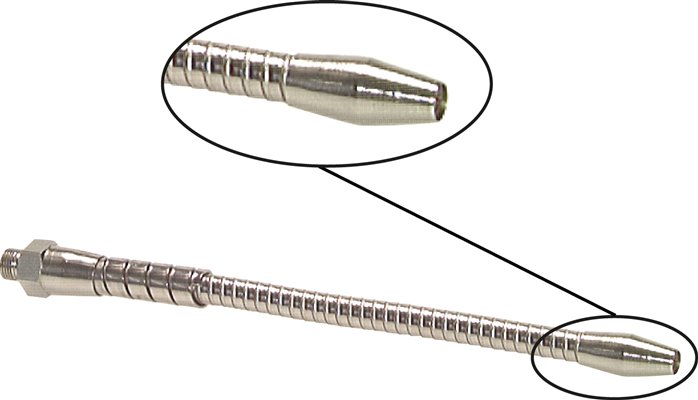

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)630min. Biegeradius (mm)110GewindeG 1/2"DN (mm)10Gewicht900 g / Stk.

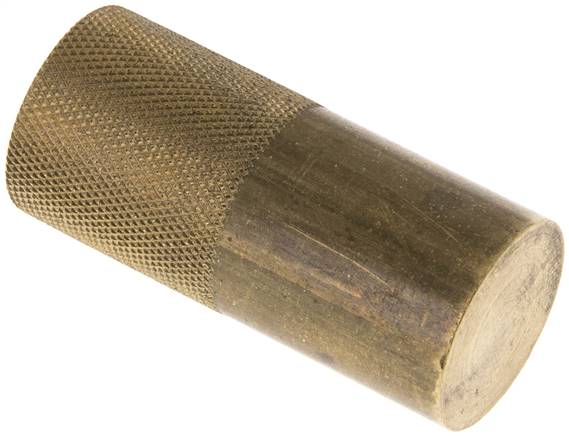

KMSW12-DS Sonderdüse zum selber Bohren Messing, M 18 x 1-KühlmittelschlauchWeitere Eigenschaften:AusführungSonderdüse zum selber Bohren MessingAnschlussgewinde (IG)M 18 x 1DN (mm)10Breite x Höhe (mm)Ø 23,0Gewicht120 g / Stk.

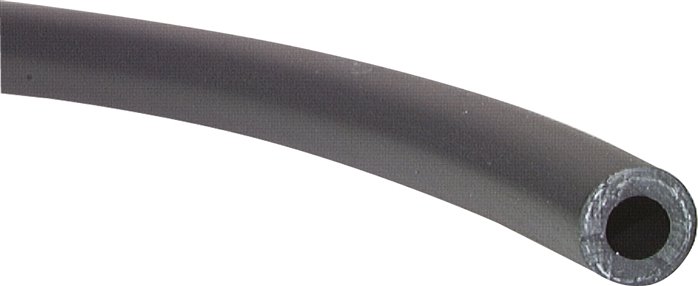

Eigenschaften:Diese Spezialschläuche sind für alle Anwendungen im Bereich von Schweißanlagen, Punktzangen oder bei Funkenflug konzipiert, z. B in der Nähe von Schleifmaschinen. Sie haben sich unter härtesten Bedingungen in umfangreichen Praxistests bestens bewährt.Vorteile:•extrem widerstandsfähig gegen alle Formen von Schweißspritzern und Funkenflug, •halogenfrei flammgeschützt, im Brandfall selbstverlöschend - Brandverhalten getestet durch "Underwriters Laboratories Inc.?", Klassifizierung von UL 94 V2 bis V0, •passend für alle gängigen Steckverbindungen, •hydrolysebeständig und resistent gegen Mikroben für Anwendungen mit bzw. im Wasser, •einfach, schnell und kostengünstig zu montieren, da das aufwendige Abisolieren von doppelwandigen Schlauch entfällt und keine teuren Sonderverschraubungen nötig sind, •sehr enge Biegeradien möglich,•sehr gute UV-Beständigkeit, •höchste Abrieb- und Scheuerfestigkeit (schleppkettentauglich), •frei von lackbenetzungshemmenden Stoffen (labsfrei), •freigegeben in der deutschen KFZ-IndustrieWerkstoff:Polyether-PolyurethanTemperaturbereich:-30°C bis +100°CSchlauchfarbe:schwarzRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)14 x 10min. Biegeradius (mm)45Betriebsdruck (bar)13Gewicht95 g / Stk.
1.252-6A Pressanschluss DFR (gerade), G 3/8"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 3/8"DN (mm)10BeschreibungBSP-Gewinde, flachdichtend, (G-Gewinde) mit ÜberwurfmutterGewicht49 g / Stk.

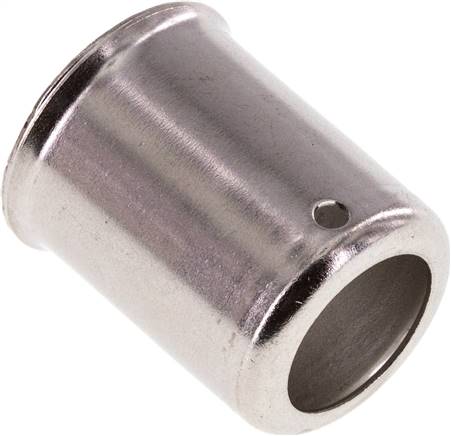

Werkstoffe:1.4301Weitere Eigenschaften:NW (mm)10Hülse Ø innen (mm)19,0Schlauch Ø außen (mm)17,5 - 18Bodenloch (mm)13,8Gewicht8.4 g / Stk.

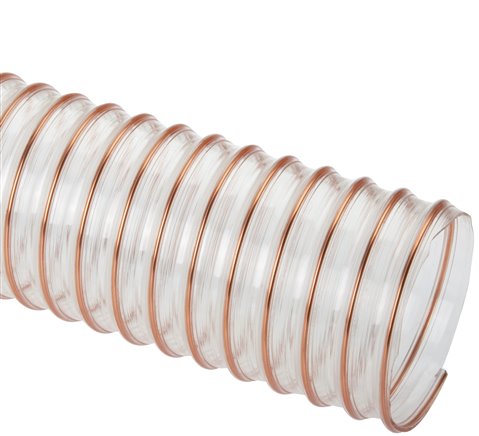

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformschwerSchlauch Ø innen (mm)175min. Biegeradius (mm)265Betriebsdruck (bar)-0,11 bis 0,25Rollenlänge (m)10Gewicht1,9 kg / Stk.

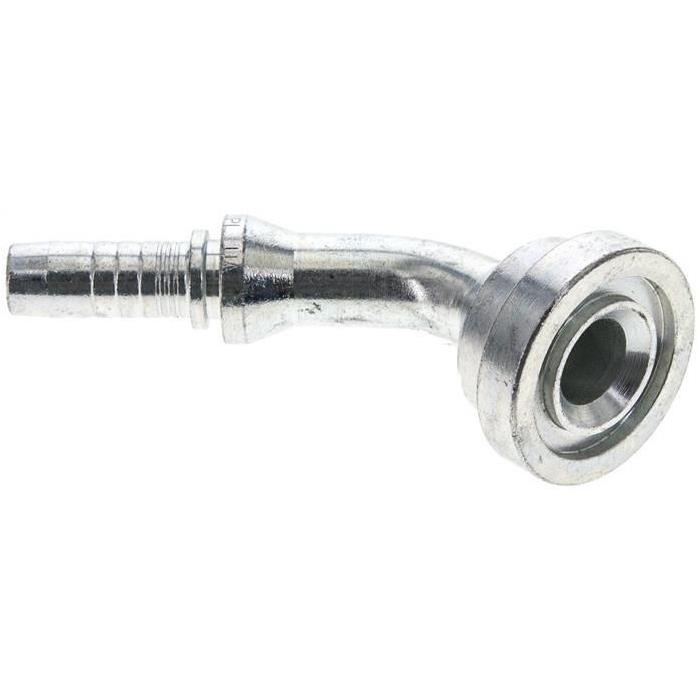

1.451-12-8A Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)DN (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht220 g / Stk.
1.085-6ES ES-Pressanschluss DKO-S (45°), M 22 x 1,5 (14 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 22 x 1,5 (14 S)NW (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-Stu
1.300-24ES ES-Pressanschluss AGN (gerade), NPTF 1-1/2"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1-1/2"NW (mm)38BeschreibungNPTF-Außengewinde, konisch dichtendGewicht600 g / Stk.

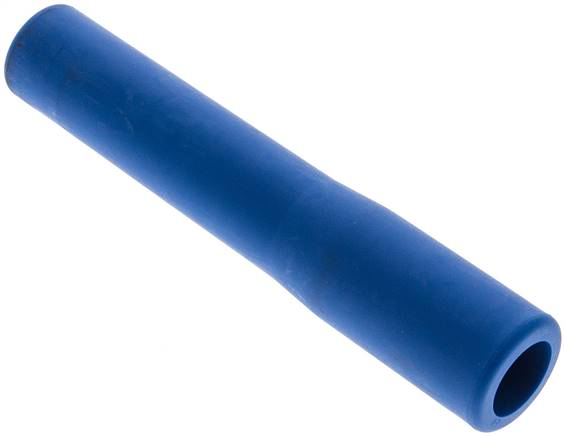

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)6BeschreibungGummiknickschutz für Waschschläuche (blau)Gewicht22 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)5 x 3FarbeblauBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378Gewicht65 g / Stk.
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)75Schlauchlänge (m)30Storz-Alukupplung75-BKnaggenabstand89Gewicht16 kg / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße38,1 (3/4)DN (mm)19BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht270 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN100 (DIN)D (mm)76,1DN (mm)65PN (bar)100NormDIN 2637S (mm)3,6A (mm)220H (mm)76d-1 (mm)26k (mm)170Gewicht8 kg / Stk.

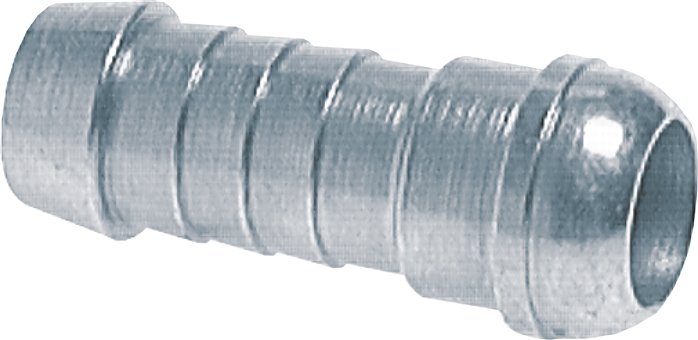

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)4Schlauch Ø innen (mm)5 - 6für Gewinde metrischM 16 x 1,5für Gewinde zölligG 3/8"Bund Ø hinter Dichtkegel (mm)11,5passende Überwurfmutter (metrisch)831 0800passende Überwurfmutter (zöllig)834 0800Gewicht12 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

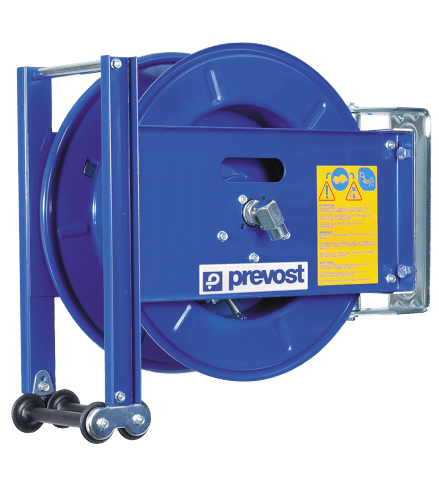

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
