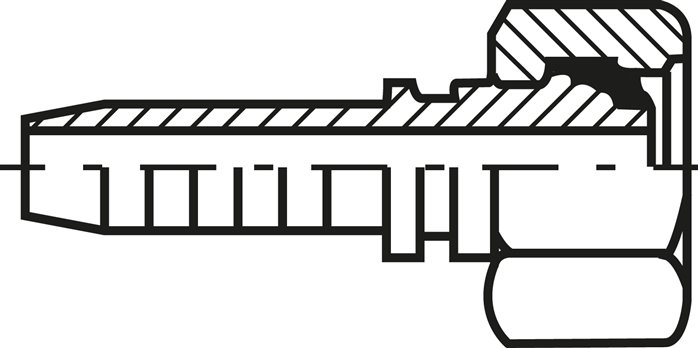

1.051-8ES ES-Pressanschluss DKO-L (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 22 x 1,5 (15 L)NW (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht85 g / Stk.

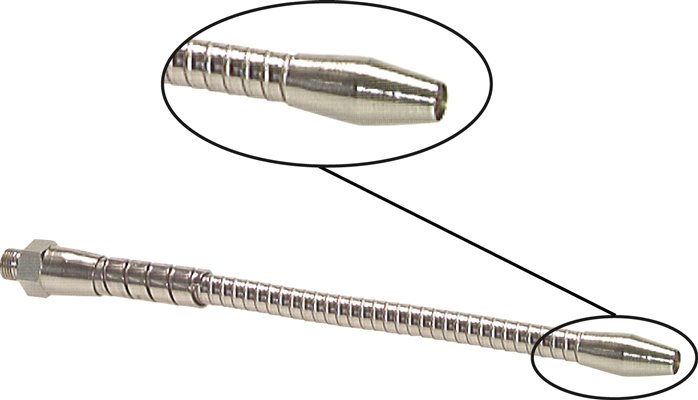

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)700min. Biegeradius (mm)88GewindeG 3/8"DN (mm)8Gewicht650 g / Stk.

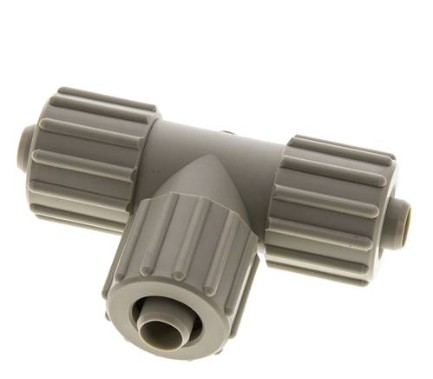

Werkstoffe: Polypropylen (FDA-konform), PVDF (FDA-konform), Aluminium mit PVC- & PA-Dichtungen oder Edelstahl 1.4571 mit PTFE-Dichtungen Betriebsdruck: -0,95 bis 10 bar Vorteile: • Häufige Montage und Demontage möglich, • Keine Schlauchschelle oder überstehende Geflechtdrähte der Metallumflechtung Schlauchdurchmesser (außen x innen): 15 x 9 mm Temperaturbereich: 5 - 90°C

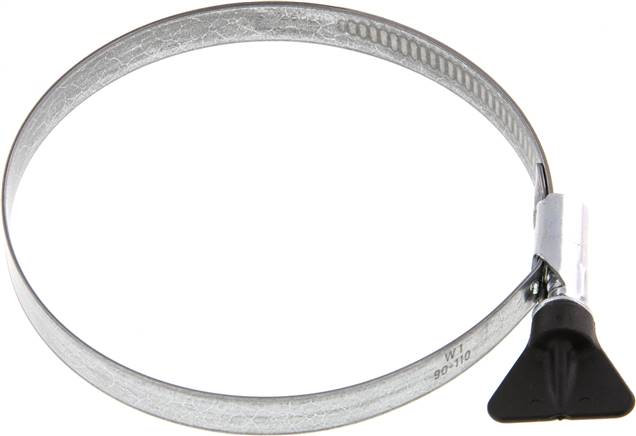

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)90 - 110SW (mm)7Gewicht55 g / Stk.

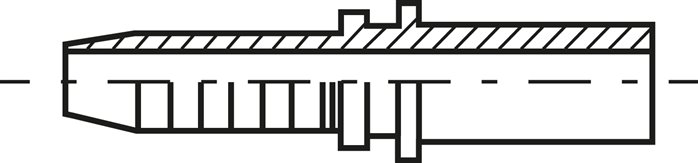

1.103-16ES ES-Pressanschluss RSL (gerade), 28 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße28 LNW (mm)25BeschreibungRohrstutzen für Schneidring, leichte BaureiheGewicht160 g / Stk.

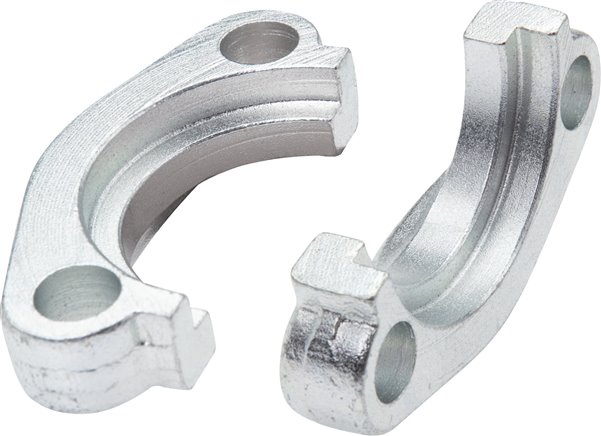

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1-1/4-SAE (6000 PSI)für Flansch Ø (mm)54,0D (mm)95C (mm)66,7L (mm)14,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M14X50Betriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M14X50 12.9Gewicht800 g / Stk.
1.103-6ES ES-Pressanschluss RSL (gerade), 12 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße12 LNW (mm)10BeschreibungRohrstutzen für Schneidring, leichte BaureiheGewicht30 g / Stk.

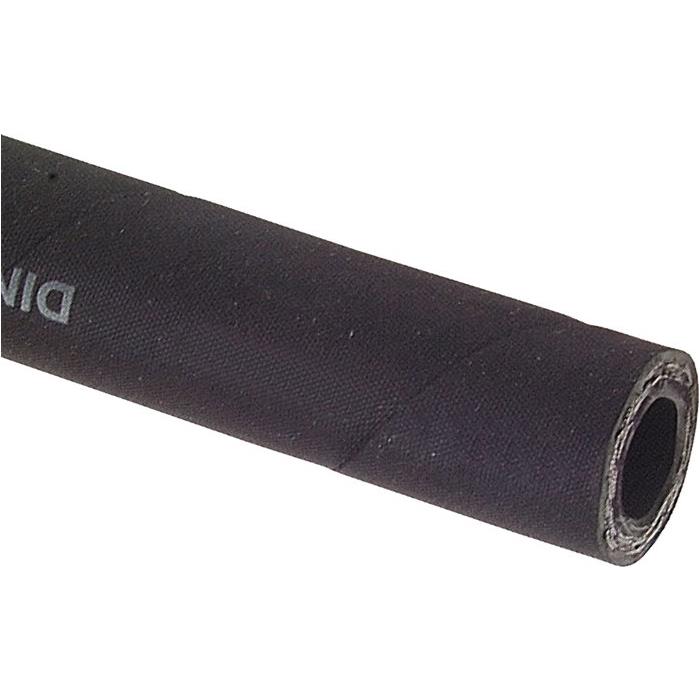

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)6Schlauch Ø innen (mm)6,4Schlauch Ø außen (mm)14,7Betriebsdruck (bar)400Berstdruck (bar)1750min. Biegeradius (mm)50Size Kenngröße4Gewicht370 g / Stk.

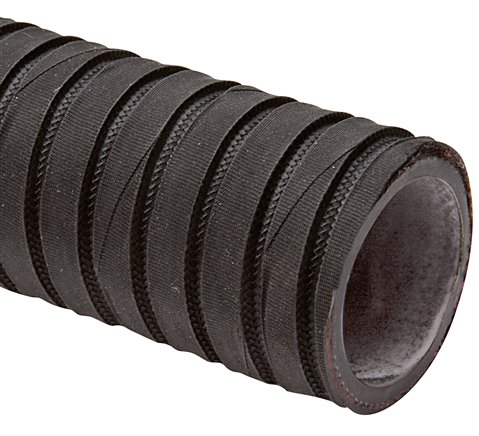

Werkstoffe:Seele: synthetischer Gummi, schwarz, glatt, ölbeständig, Einlage: hochzähes synthetisches Cordgewebe und Stahldrahtspirale, Decke: synthetischer Gummi, schwarz, stoffgemustert, mit kantiger Rillung, witterungsbeständig.Temperaturbereich:-40°C bis +100°CBetriebsdruck:-0,9 bis 10 bar (Berstdruck: 30 bar)Einsatzbereich:Spiralsaug- und Druckschlauch für Öl mit max. 40% Aromatenanteil in hydraulischen Systemen, Wasser, Wasser-Glykol-Emulsion, Wasser-Öl-Emulsion. Temporär für Öl auf Polyglykolbasis, Rapsöl, Bioöl und Dieselöl bis max. +40°C. Nicht geeignet für Öle auf Esterbasis (z.B. Spezialöle für Kühlschränke, Kompressoren).Rollenlänge:60 mtr.Vorteile:•Geringerer Biegeradius und hohe Flexibilität durch geriefte Außendecke.Weitere Eigenschaften:Schlauch Ø innen (mm)32 (1-1/4)Schlauch Ø außen (mm)42,0min. Biegeradius (mm)105Gewicht850 g / Stk.

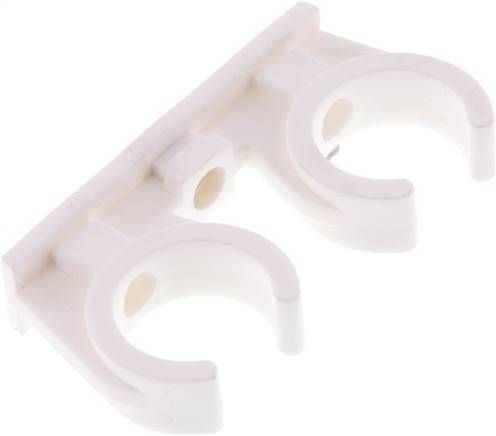

Achtung: Zubehör gleich mitbestellen!1 Stück StockschraubeWeitere Eigenschaften:Ausführung2-fachfür Rohr Ø außen (mm)28Gewicht19 g / Stk.

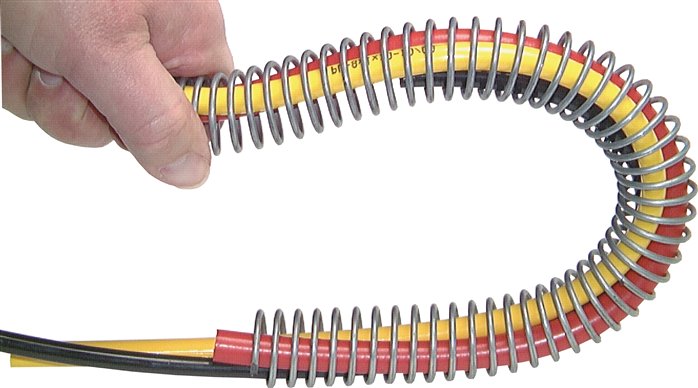

Anwendung:Zur Bündelung von mehreren Schläuchen oder als Scheuerschutz für Schäuche bei schwierigen Einbausituationen, z.B. vom LKW zum Aufliegerkipper, sowie an Baggern zum Greifer, verwenden.Rollenlänge:10 mtr.Weitere Eigenschaften:Innen Ø (mm)34,2Draht Ø (mm)2Gewicht300 g / Stk.

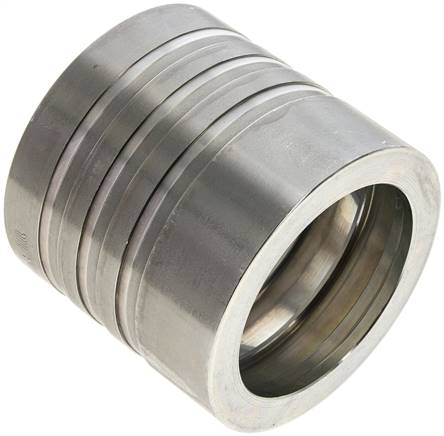

120-32A Pressanschluss Hülse 2 SN & 4 SP (geschält), 79 x 72 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN & 4 SP (geschält)Anschlussgröße79 x 72 (Da x L)DN (mm)51BeschreibungPressfassung für Schlauch 2 SN (EN 853) und 4 SP (EN 856) (gGewicht550 g / Stk.

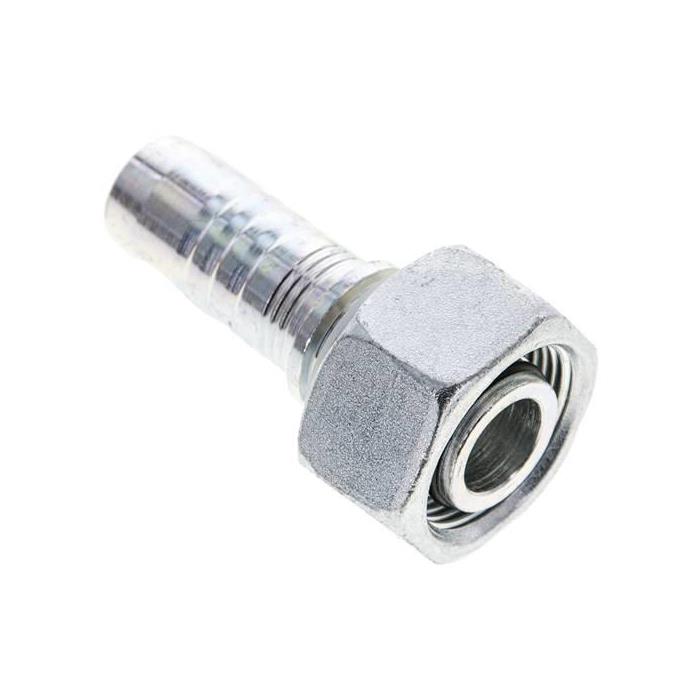

1.051-10A Pressanschluss DKO-L (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht115 g / Stk.

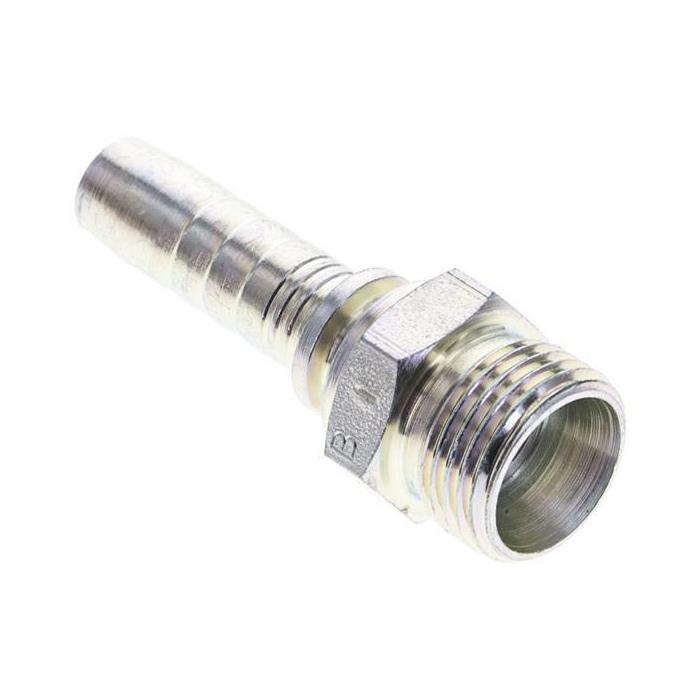

1.170-6A Pressanschluss CEL (gerade), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)10BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht37 g / Stk.

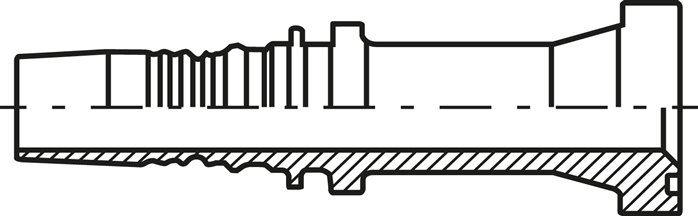

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (45°)Anschlussgröße63,5 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht1,3 kg / Stk.

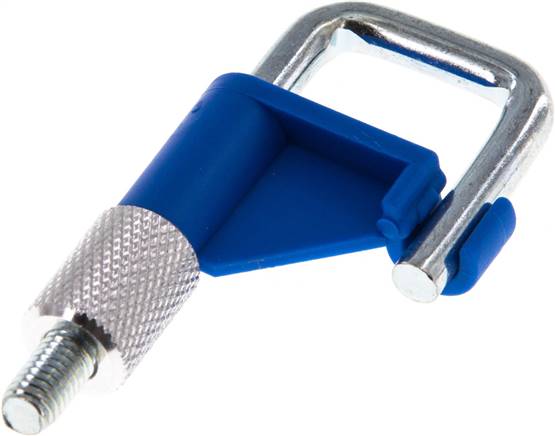

Werkstoffe:Körper: PVDF, Hakenschraube: Stahl verzinkt, Rändelgriffmutter: AluminiumTemperaturbereich:-20°C bis +140°CEinsatzbereich:Stufenlose Durchflussregulierung von Schläuchen aus PVC, PU, Gummi, Silikon etc.Vorteile:•Mit der Mikrogewinde-Dosierschraube ist eine feine, stufenlose Durchflussregulierung möglich. Bei bereits bestehenden Schlauchverbindungen kann zur Montage der Schlauchklemme der Klemmbügel problemlos demontiert werden.Weitere Eigenschaften:FarbeblauSchlauch Ø außen (mm)2 - 15Gewicht16 g / Stk.

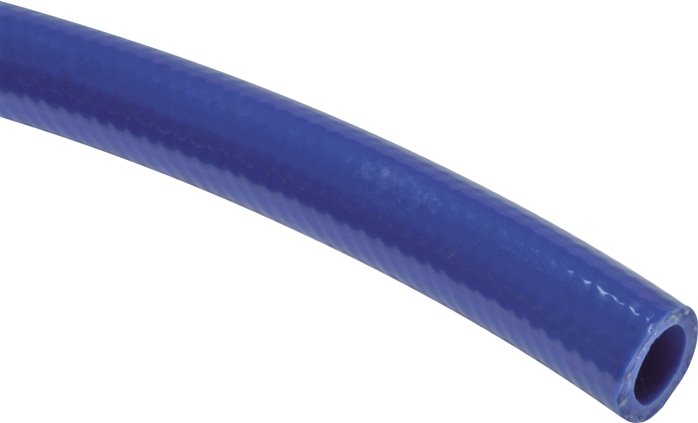

Achtung:Diese Schläuche sind speziell für CEJN-Stream-Line-Armaturen gefertigt. Kupplungsdosen und -stecker des Stream-Line-Programmes finden Sie bei den Kupplungen.Werkstoffe:Polyester-Polyurethan, Gewebeeinlage: PolyesterfadenTemperaturbereich:-30°C bis +60°CRollenlänge:50 mtr.*ohne Gewebeeinlage, **nicht Fabrikat CEJNWeitere Eigenschaften:AusführungEcoSchlauch Ø außen x innen (mm)10 x 6,5Betriebsdruck (bar)15min. Biegeradius (mm)40Gewicht55 g / Stk.

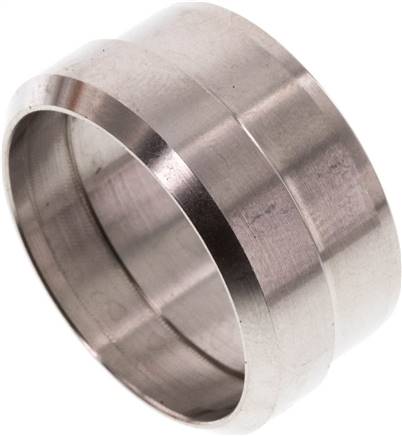

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffKlemmring 1.4571 (NC)Rohr Ø außen22 L (M30x2)Betriebsdruck (bar)160Temperaturbereich (°C)-60 bis +400Gewicht9.3 g / Stk.

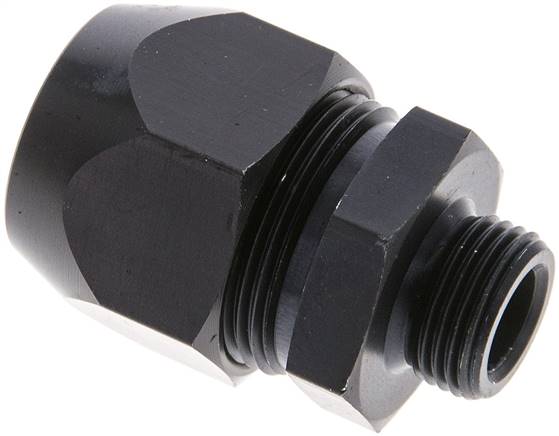

Werkstoffe:Polypropylen, PVDF, Aluminium mit PVC- & PA-Dichtungen, 1.4571 mit PTFE-DichtungenBetriebsdruck:-0,95 bis 10 barVorteile:•Häufige Montage und Demontage möglich, •Keine Schlauchschelle oder überstehende Geflechtdrähte der Metallumflechtung*Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffAluminiumEinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)20x13Temperaturbereich (°C)-10 bis +60Gewicht47 g / Stk.

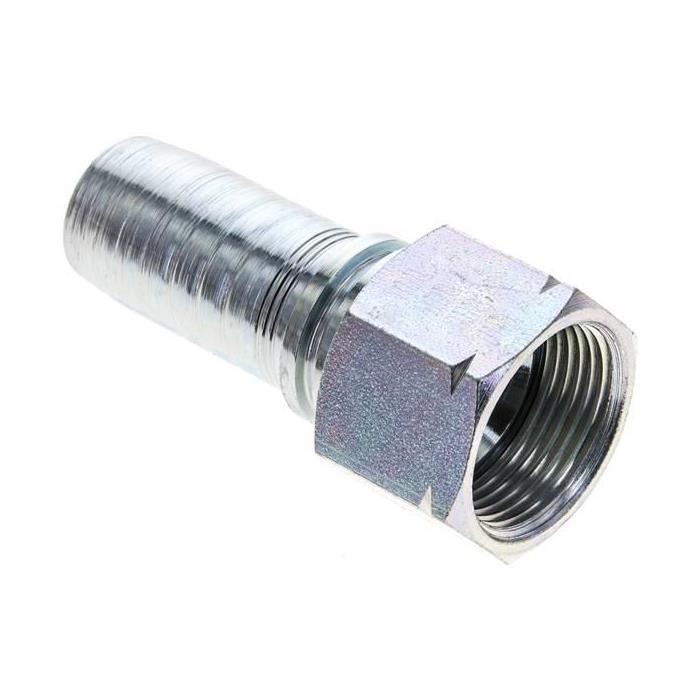

1.313-16A Pressanschluss DKJ (gerade), UN 1-5/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-5/16-12DN (mm)25BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht230 g / Stk.

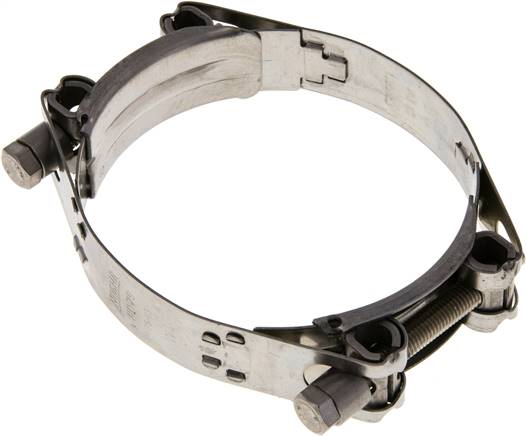

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)75 - 83Bandbreite (mm)20Gewicht140 g / Stk.

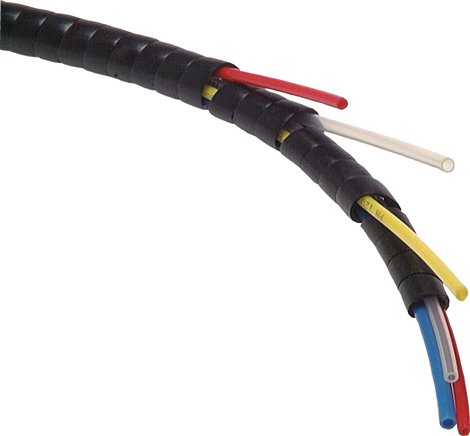

Werkstoffe:PE-Schlauch spiralisiert geschnittenAnwendung:Bündelung von Schläuchen, kleinen Rohren, elektrischen Kabeln usw., Schutz gegen Abrieb und VerschleißTemperaturbereich:-50°C bis +85°CWeitere Eigenschaften:FarbenaturAußen Ø (mm)8Innen Ø (mm)6Bündelbereich (mm)7 - 40Wendelbreite (mm)8Rollenlänge (m)50Gewicht21 g / Stk.

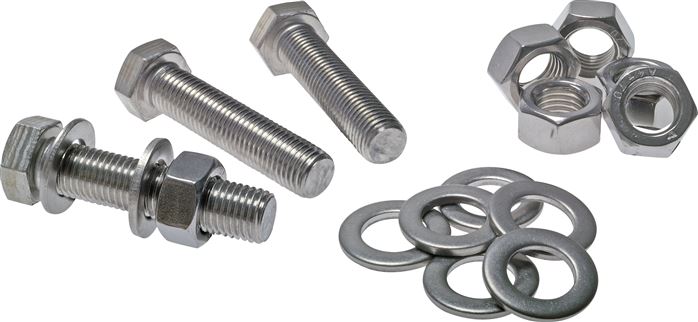

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungSechskantschraubeGewindeM 16effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)51Muttern934-M16 ES4AScheiben125A-16 ES4AGewicht130 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

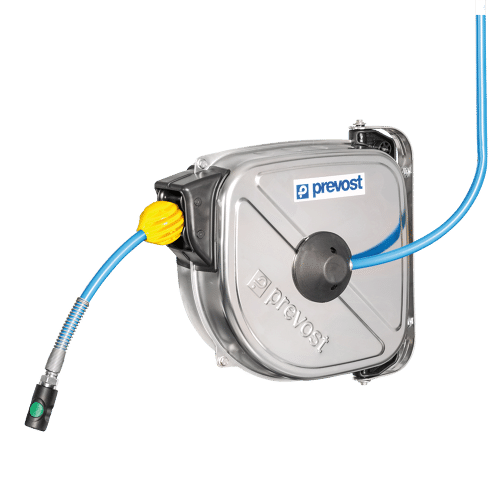

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
