Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)5 x 3FarbeschwarzBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378 & DIN 74324

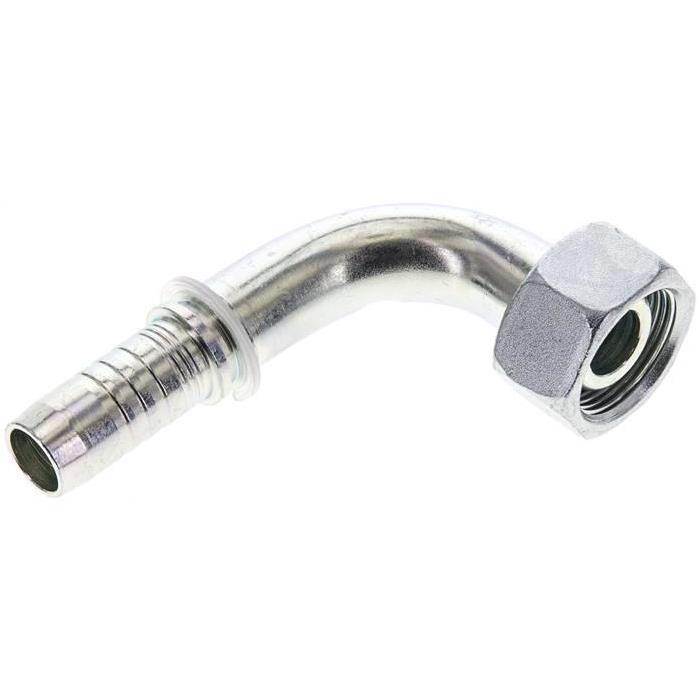

1.049-10A Pressanschluss DKL (90°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKL (90°)AnschlussgrößeM 26 x 1,5 (18 L)DN (mm)16BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht180 g / Stk.

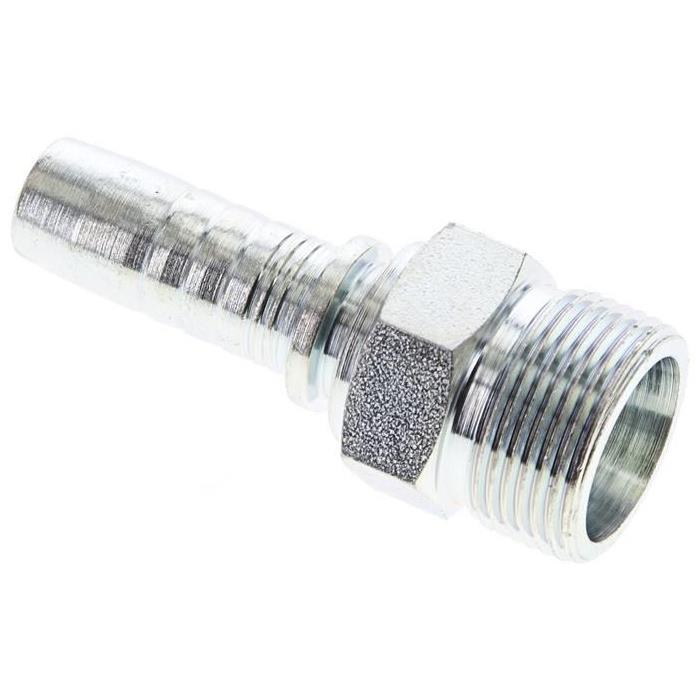

1.180-8A Pressanschluss CES (gerade), M 24 x 1,5 (16 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 24 x 1,5 (16 S)DN (mm)12BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht85 g / Stk.

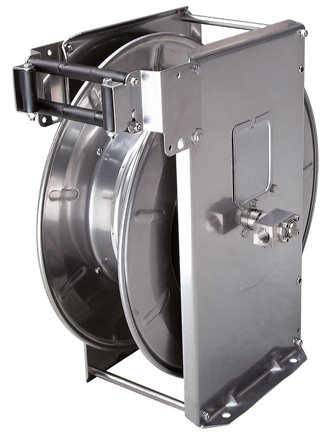

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf. Federantrieb gekapselt.Werkstoffe:Körper: 1.4301, Winkeldrehgelenk: Edelstahl, Anschluss: Edelstahl, Dichtungen: PTFE/EPDMTemperaturbereich:0°C bis +100°CLieferumfang:Automatischer Schlauchaufroller, Stopper, Auslauffenster mit leicht zerlegbaren Rollen.Information:Gefertigt nach DIN EN 1672-2Weitere Eigenschaften:Aufrollbare Schlauchlänge28 mtr. (Außen-Ø 15)DN (mm)10Eingang (Innengewinde)G 1/2"Ausgang (Innengewinde)G 3/8"Betriebsdruck (bar)400Gewicht22 kg / Stk.

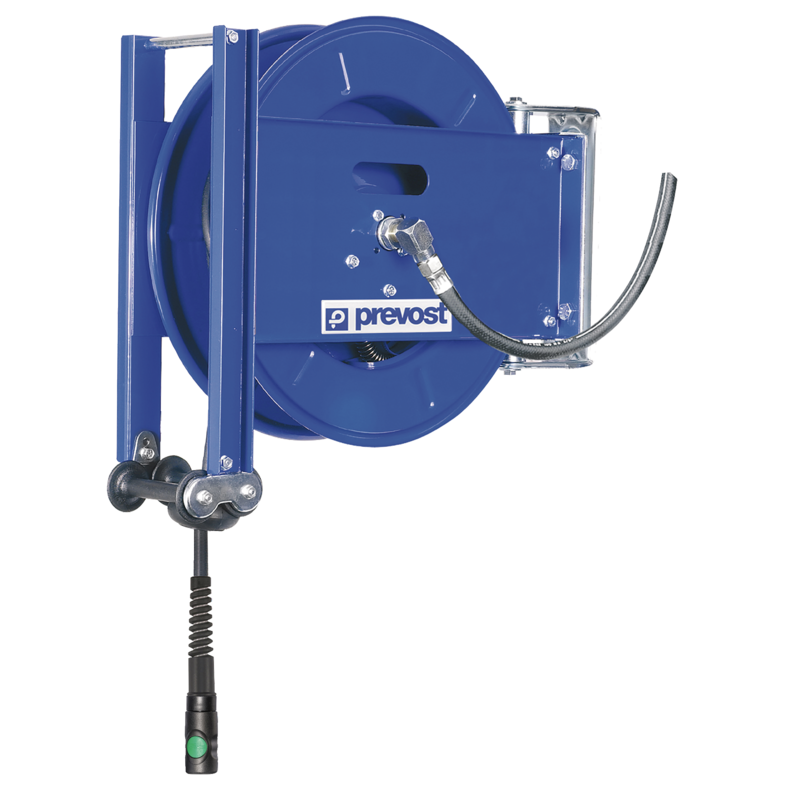

Technologie: Schlaucheinrastung mit Sperraste Feste Halterung Eingang: G 3/8 IG + 1 m Schlauch Druck: 12 bar Temperatur: -15°C bis + 40°C Anschluss: Zufuhrschlauch: 1 m
5.233-20ES ES-4SH-Pressanschluss DKR (45°), G 1-1/4"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter

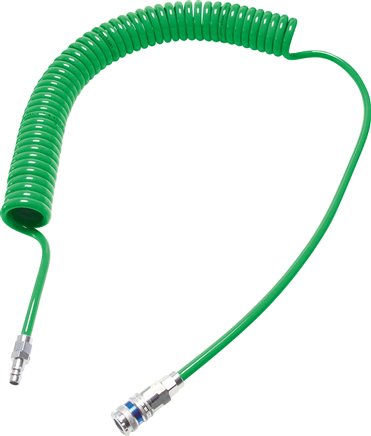

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Extrem hochwertige Ausführung.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 bar (20°C), 7 bar (40°C), 5 bar (60°C)Anwendung:Für Anwendungen im Bereich von Schweißanlagen oder Schleifmaschinen.Vorteile:•mit Stahl-Kupplungsdose und Kupplungsstecker sofort am Arbeitsplatz einsetzbar, •sehr hochwertige CEJN-Sicherheitskupplung NW 7 (tatsächliche Nennweite: 7,6), •Stahlstecker, gut geeignet für Anwendungen mit hohem mechanischem Verschleiß, •widersteht Funken und Versengungen durch Funkenschutz auf der AußenhautWeitere Eigenschaften:Arbeitslänge (m)4,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)41Gewicht600 g / Stk.
Eigenschaften: Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet. Temperaturbereich: -50°C bis +60°C Shore-Härte: 55 D Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50% *Standardfarbe natur, bitte bevorzugt verwenden Weitere Eigenschaften: Ausführung 100 mtr. Rolle Schlauch Ø außen x innen (mm) 16 x 13 Farbe* blau Betriebsdruck (bar) 12 min. Biegeradius (mm) 100 Gewicht 7 kg / Stk.

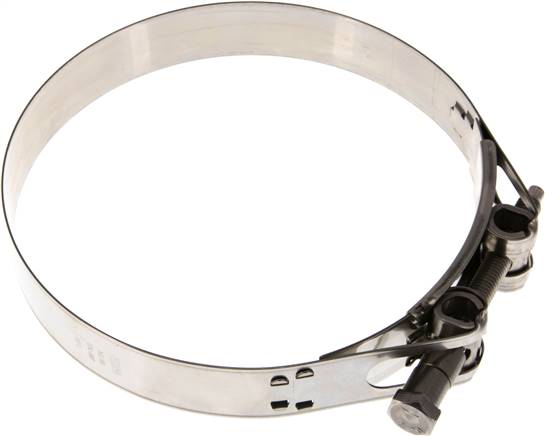

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)174 - 187Bandbreite (mm)30Gewicht310 g / Stk.

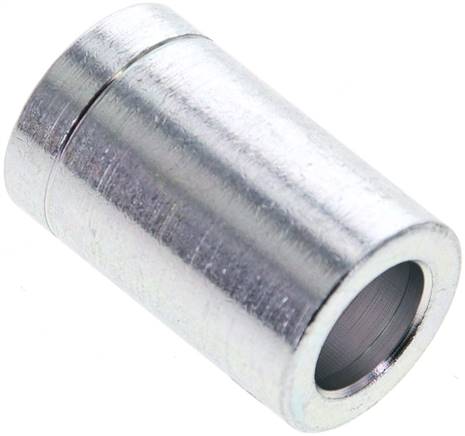

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße19 x 30 (Da x L)DN (mm)6BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht26 g / Stk.

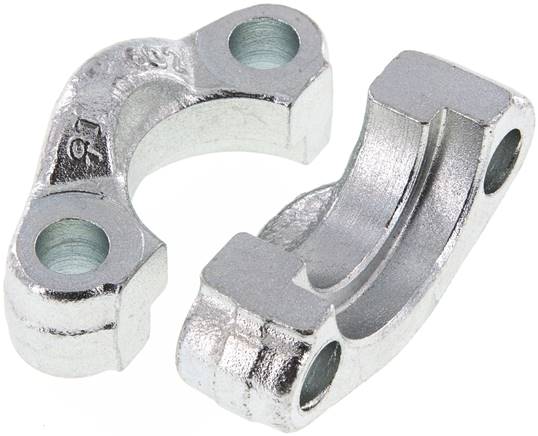

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild3/4-SAE (6000 PSI)für Flansch Ø (mm)41,3D (mm)71C (mm)50,8L (mm)10,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M10X35Betriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M10X35 12.9Gewicht350 g / Stk.
121-08ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 30 x 37 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße30 x 37 (Da x L)NW (mm)12BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht70 g / Stk.

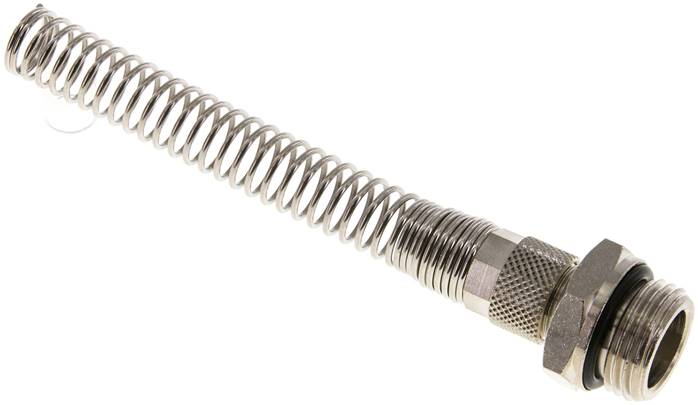

Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis +80°C*wird mit PTFE-Dichtung geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 1/2"Schlauch Ø außen x innen (mm)10x8Gewicht65 g / Stk.

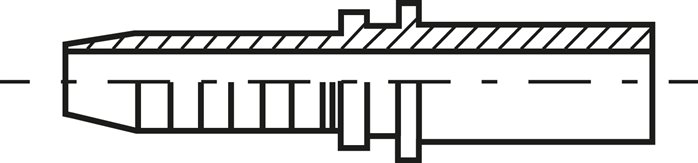

1.129-5-6A Pressanschluss RSS (90°), 12 SWeitere Eigenschaften:BauformRSS (90°)Anschlussgröße12 SDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht45 g / Stk.

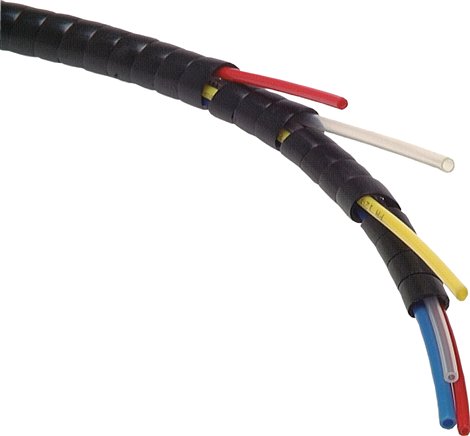

Werkstoffe:PE-Schlauch spiralisiert geschnittenAnwendung:Bündelung von Schläuchen, kleinen Rohren, elektrischen Kabeln usw., Schutz gegen Abrieb und VerschleißTemperaturbereich:-50°C bis +85°CWeitere Eigenschaften:FarbeschwarzAußen Ø (mm)6Innen Ø (mm)4Bündelbereich (mm)5 - 20Wendelbreite (mm)5Rollenlänge (m)50Gewicht14 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)15 x 12FarbenaturBetriebsdruck (bar)15Wickel Ø innen (mm)150NormDIN 73378Gewicht390 g / Stk.
1.470-8ES ES-Pressanschluss SFL (90°), 30,2 (1/2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße30,2 (1/2)NW (mm)12BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSIGewicht140 g / Stk.
1.260-8ES ES-Pressanschluss AGR (gerade), G 1/2"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1/2"NW (mm)12BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht85 g / Stk.
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 10effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)23Muttern934-M10 ESScheiben125A-10 ESGewicht29 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in Sauerstoff, •schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95 ARollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)3/16 x 3,2Außen Ø (mm)4,76FarbeschwarzBetriebsdruck (bar)10min. Biegeradius (mm)12Gewicht13 g / Stk.

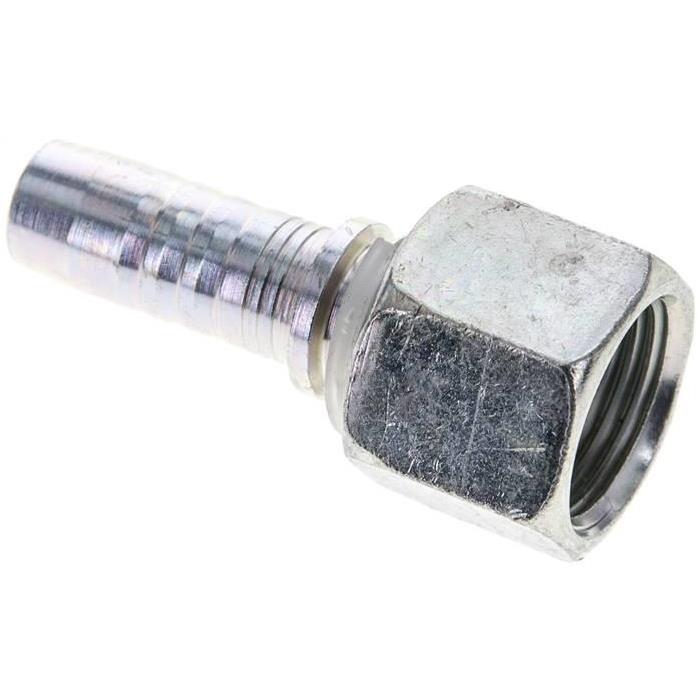

1.313-10-8A Pressanschluss DKJ (gerade), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 7/8-14DN (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht85 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)6 x 4GewindeG 1/8"Betriebsdruck (bar)27FarbeblauWickel Ø innen (mm)60NormDIN 73378Gewicht310 g / Stk.
1.313-12-10ES ES-Pressanschluss DKJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-1/16-12NW (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht125 g / Stk.

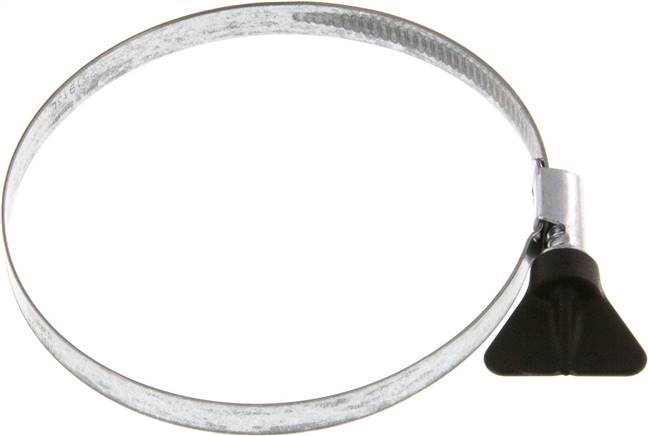

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)80 - 100SW (mm)7Gewicht32 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.

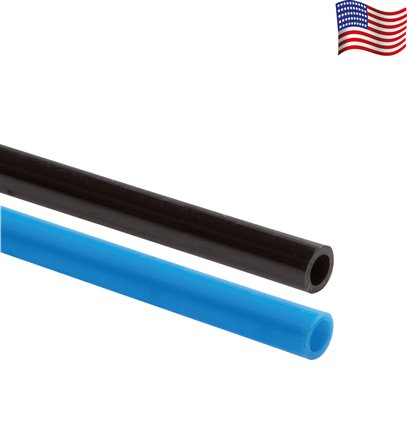

Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
