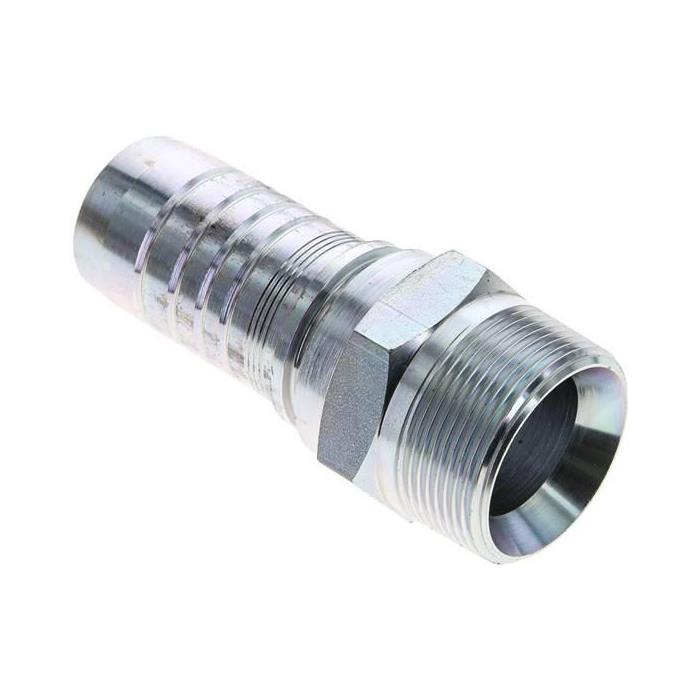

1.300-24A Pressanschluss AGN (gerade), NPTF 1-1/2"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1-1/2"DN (mm)38BeschreibungNPTF-Außengewinde, konisch dichtendGewicht600 g / Stk.

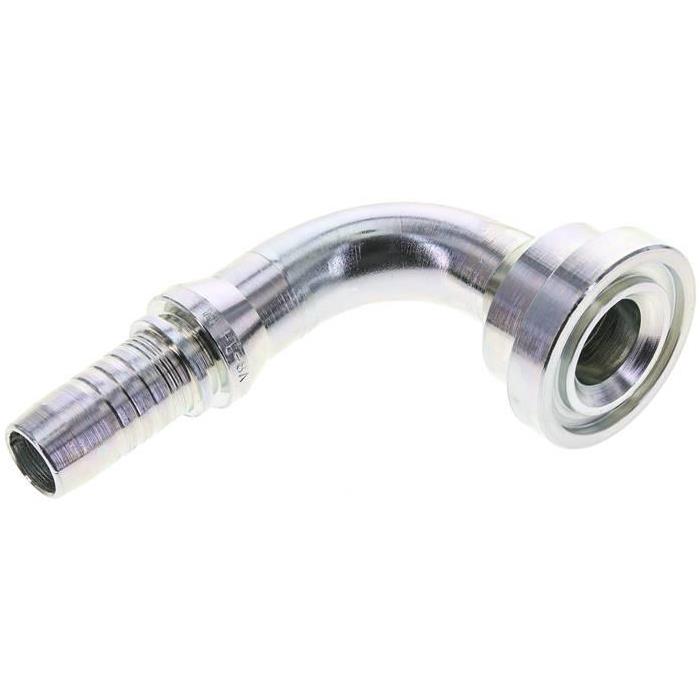

1.471-16-12A Pressanschluss SFS (90°), 47,6 (1")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße47,6 (1)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht400 g / Stk.

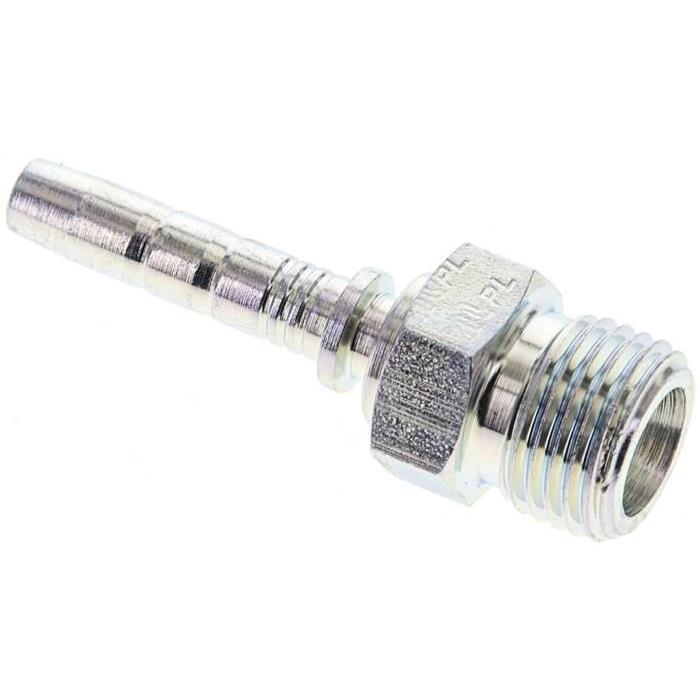

1.180-3-4A Pressanschluss CES (gerade), M 16 x 1,5 (8 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 16 x 1,5 (8 S)DN (mm)6BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht32 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)10 x 8FarbeblauBetriebsdruck** (bar)14min. Biegeradius (mm)60Gewicht6 kg / Stk.

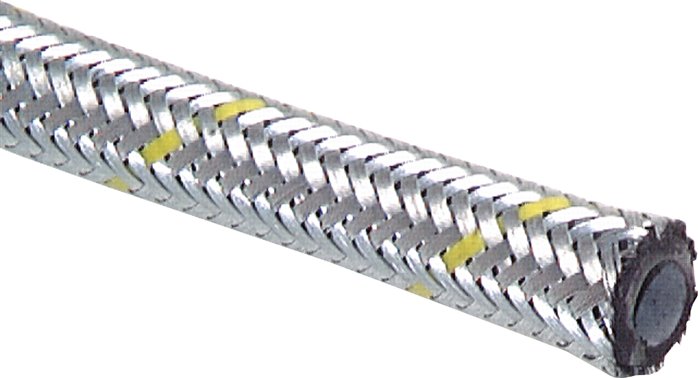

Temperaturbereich:Diesel, Wasser, Luft und Heizöl: -30°C bis +80°C (Kraftstoffe bis 30% Benzolgehalt: -30°C bis max. +40°C)Einsatzbereich:Für handelsübliche Kraftstoffe wie Benzin, Diesel, Heizöl, Wasser und Luft. Nicht geeignet für Biodiesel und Rapsmethylester (RME).Lieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Weitere Eigenschaften:Gummischlauch Ø innen (mm)9,0Gummischlauch Ø außen (mm)12,0Betriebsdruck (bar)12Rollenlänge (m)50Gewicht160 g / Stk.

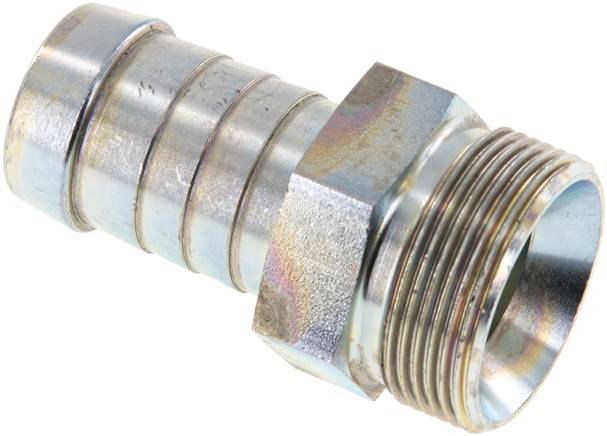

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)20Schlauch Ø innen (mm)21 - 22GewindeM 30x1,5Schlüsselweite (mm)30Gewicht95 g / Stk.

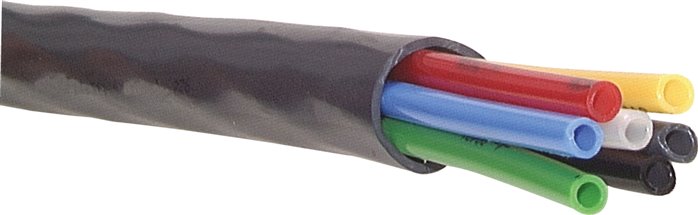

Anwendung:Speziell für die Pneumatik konzipiert. Durch die äußere, UV-beständige PVC-Hülle sehr robust und hohe Beständigkeit gegen äußere Einflüsse wie Abrieb, Öle, Alkohole, Säuren und anderen Medien.Eigenschaften:farbige, nummerirte, kalibrierte Polyamidschläuche von einer PVC-Hülle umschlossen, halbstarr, gut verlegbar und knickstabilTemperaturbereich:-40°C bis +85°CShore-Härte:Polyamid: 64 D, PVC: 70 ASchlauchnummer - Farbe:1 natur 2 rot 3 blau 4 grün 5 schwarz 6 dunkelgrau 7 gelb 8 orange 9 hellgrau 10 natur* 11 rot* 12 blau**separat gebündeltWeitere Eigenschaften:Ausführung25 mtr.-Rolle 7-adrigSchlauch Ø außen x innen (mm)8 x 6Betriebsdruck (bar)19min. Biegeradius (mm)96Gewicht9 kg / Stk.

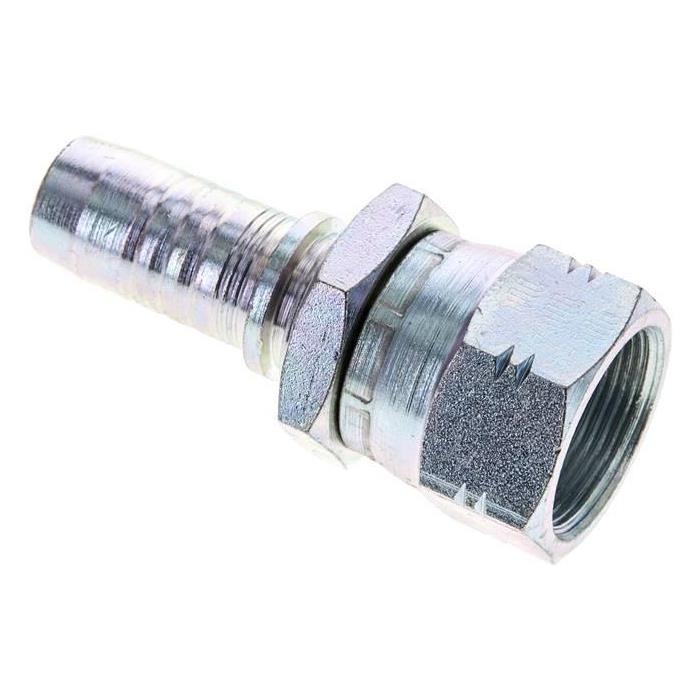

1.097-12A Pressanschluss DKJAP (gerade), M 30 x 1,5Weitere Eigenschaften:BauformDKJAP (gerade)AnschlussgrößeM 30 x 1,5DN (mm)19BeschreibungDichtkopf mit Innenkegel und Überwurfmutter für japanische IGewicht230 g / Stk.

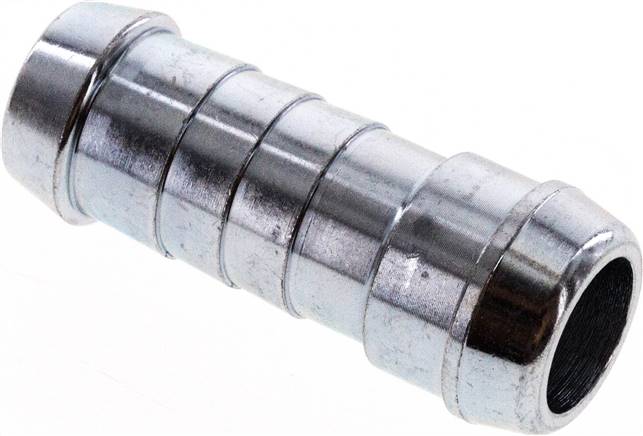

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)13Schlauch Ø innen (mm)14 - 15für Gewinde zölligG 1/2"Bund Ø hinter Dichtkegel (mm)17,0passende Überwurfmutter (zöllig)834 1300Gewicht28 g / Stk.

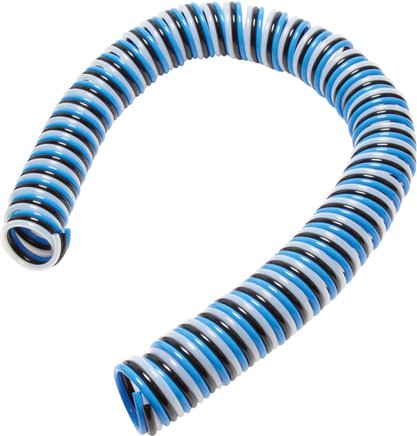

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barWeitere Eigenschaften:AusführungTrio-Schlauch (3-fach), radialer AbgangArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)6 x 4Farbenblau - schwarz - naturWickel Ø innen (mm)40Gewicht480 g / Stk.

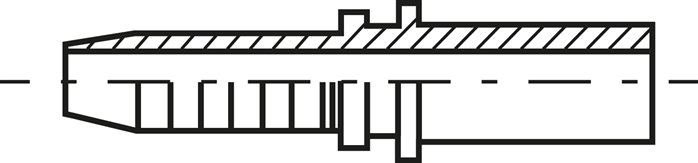

1.123-5-6A Pressanschluss RSS (gerade), 12 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße12 SDN (mm)10BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht28 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)12 x 9FarbegrünBetriebsdruck (bar)8min. Biegeradius (mm)35Gewicht6 kg / Stk.

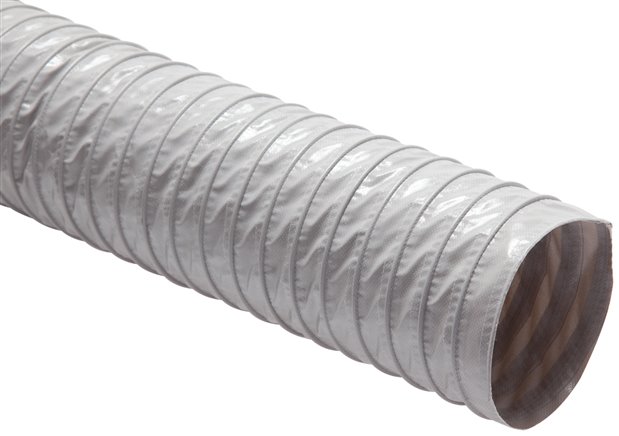

Werkstoffe:PVC-beschichtetes Polyestergewebe mit einer bronzierten, in die Wandung eingearbeiteten StahldrahtspiraleTemperaturbereich:-30°C bis +80°C (kurzzeitig max. +100°C)Wandstärke:ca. 0,4 mmAnwendung:Klima- und Lüftungstechnik, Schweißgasabsaugung, Solarientechnik, Haushaltstechnik, gute Flexibilität, selbstverlöschend, kälteelastisch, gute Stauchbarkeit.Zulassungen:schwer entflammbar nach UL 94 V-0Weitere Eigenschaften:Schlauch Ø innen (mm)150Betriebsdruck (bar)-0,06 bis 0,20Rollenlänge (m)15Gewicht490 g / Stk.

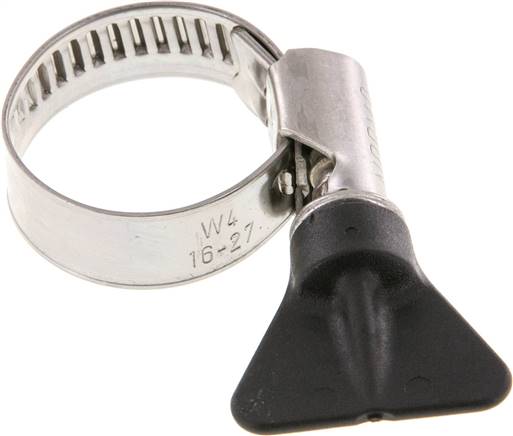

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)16 - 27SW (mm)7Gewicht26 g / Stk.

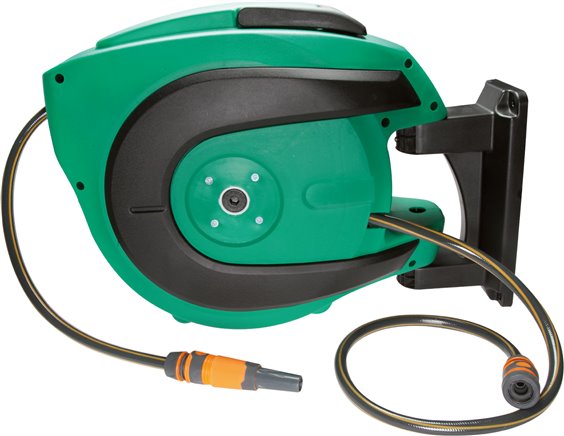

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung (Typ Profi:mehrfach) arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf (Typ Profi: mit gedämpfter Rückführung).Werkstoffe:Körper, Trommel und Befestigungswinkel: Kunststoff, Schlauch: gewebeverstärktes PVCTemperaturbereich:+5°C bis +40°CLieferumfang:Automatischer Schlauchaufroller komplett mit gewebeverstärktem PVC-Schlauch, Stopper, schwenkbarem Befestigungswinkel, Kupplungen (GARDENA-System) mit Aqua-Stopp an den Schlauchenden und einer SchlauchspritzeWeitere Eigenschaften:AusführungProfiSchlauch Ø innen x außen (mm)12 x 16Schlauchlänge (m)20Betriebsdruck (bar)10EingangKupplung (Gardena-System)AusgangKupplung (Gardena-System)Gewicht9 kg / Stk.

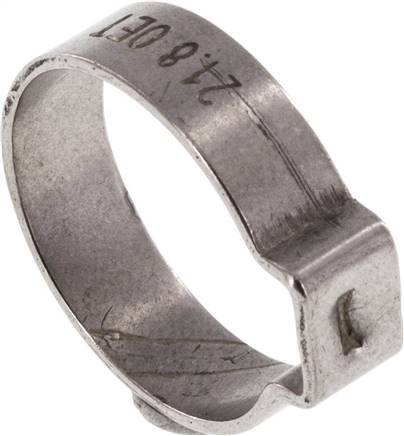

Werkstoffe:1.4307 (W4), Einlagering: 1.4310Verwendung:1-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Der Einlagering bewirkt eine absolut sichere Rundum-Abbindung und findet bevorzugt bei der Montage von weichen und empfindlichen oder sehr steifen Schläuchen Verwendung. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbarWeitere Eigenschaften:AusführungStandardØ Spannbereich (mm)19,5 - 21,8Bandbreite (mm)7Gewicht4.3 g / Stk.
Typ Messing vernickelt (NBR- & FKM-Dichtung)Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)Typ AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine ElastomerdichtungWeitere Eigenschaften:WerkstoffAluminiumDichtungenohneEinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)17,6x13Betriebsdruck (bar)-0,99 bis 15Temperaturbereich (°C)-15 bis +70Gewicht24 g / Stk.

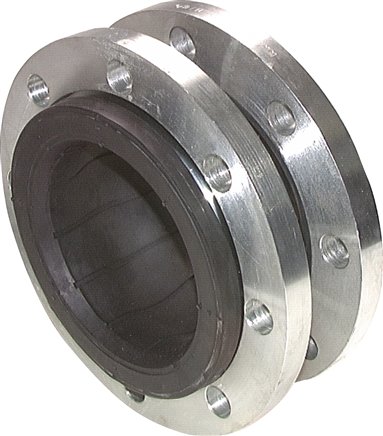

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN65-PN16 (DIN)DN (mm)65Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)16D (mm)185Anzahl Löcher4Gewicht5 kg / Stk.
1.315-12A Pressanschluss ORFS (gerade), UN 1-3/16"-12Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUN 1-3/16-12DN (mm)19BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht230 g / Stk.

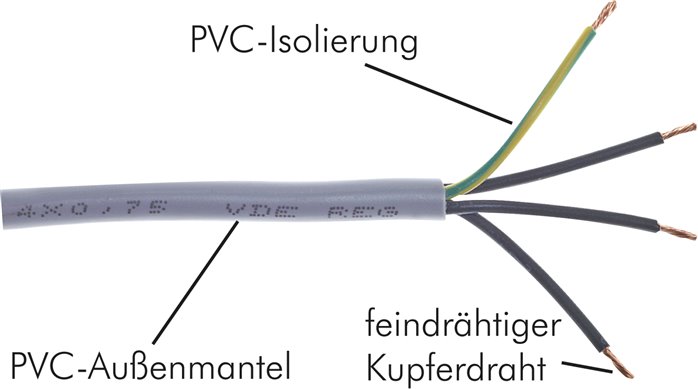

Beschreibung:PVC Steuerleitung, in Anlehnung an VDE 0250, 0271, 0281, 0293, Außenmantel PVC grau, fortlaufender Zahlenaufdruck auf Adern nach VDE 0293, Schutzleiter grün / gelb, PVC-AderisolierungVerwendung:Als Anschluss- und Verbindungsleitung für Werkzeugmaschinen, Fertigungsstraßen, Steuergeräte, Steuerpulte, im Anlagenbau, in Kraftwerken, in der Heiz- und Klimatechnik, in Kühlanlagen, in Büromaschinen und Anlagen der Datenverarbeitung. Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien. Weitgehend beständig gegen Öle, Fette und Chemikalien.Betriebsspannung:max. 500 VTemperaturbereich:fest verlegt: -20°C bis +80°C, beweglich verlegt: -5°C bis +80°CRollenlänge:50 mtr.*inkl. SchutzleiterWeitere Eigenschaften:Aderquerschnitt (mm2)0,75Aderzahl* (Stk)3Gewicht50 g / Stk.
1.421-16-12ES ES-Pressanschluss SFS (gerade), 47,6 (1")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)NW (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI
Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)500min. Biegeradius (mm)110GewindeG 3/4"DN (mm)16Gewicht1,1 kg / Stk.

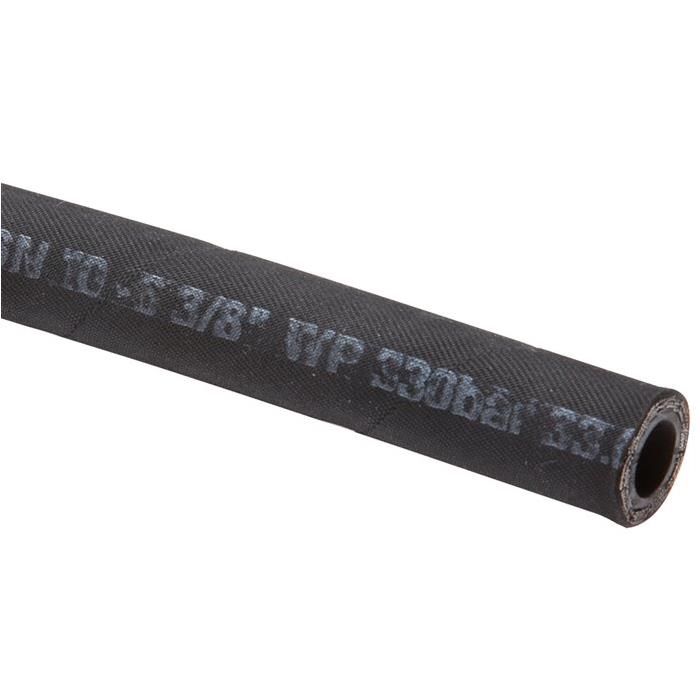

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeVorteile:•hohe Flexibilität, •äußerst geringer BiegeradiusWeitere Eigenschaften:DN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)27,6Betriebsdruck (bar)245Berstdruck (bar)980min. Biegeradius (mm)120Size Kenngröße12Gewicht850 g / Stk.

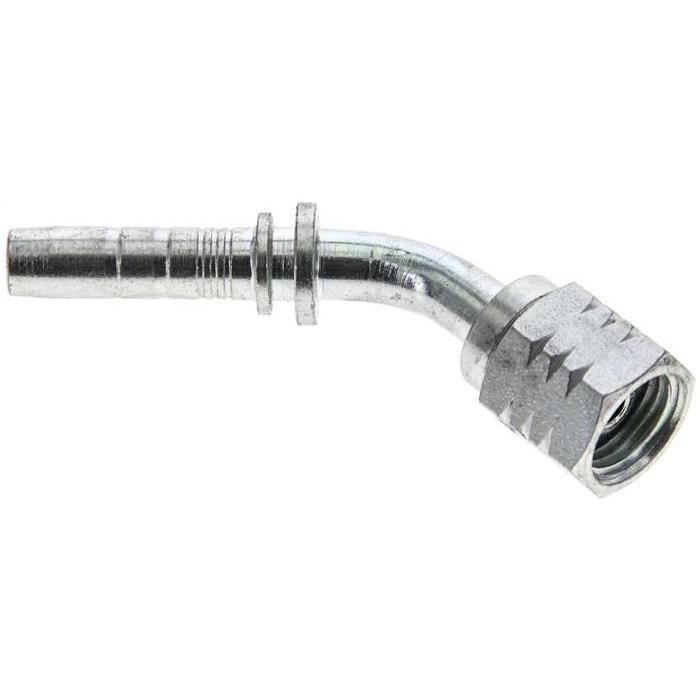

1.045-4-5A Pressanschluss DKL (45°), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 14 x 1,5 (8 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht44 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
