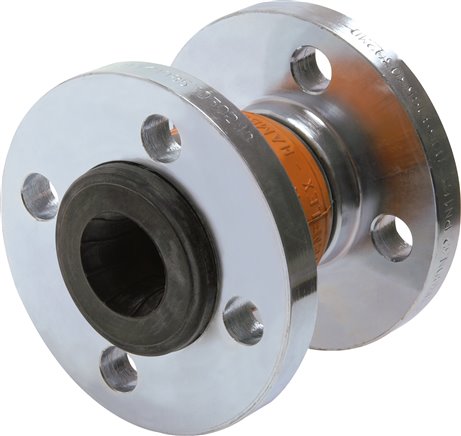

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN200-PN10 (DIN/EN)Ausführung BalgEPDMDN (mm)200PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)8L (mm)175B (mm)25D (mm)340Di (mm)209 ? 5Gewicht19 kg / Stk.

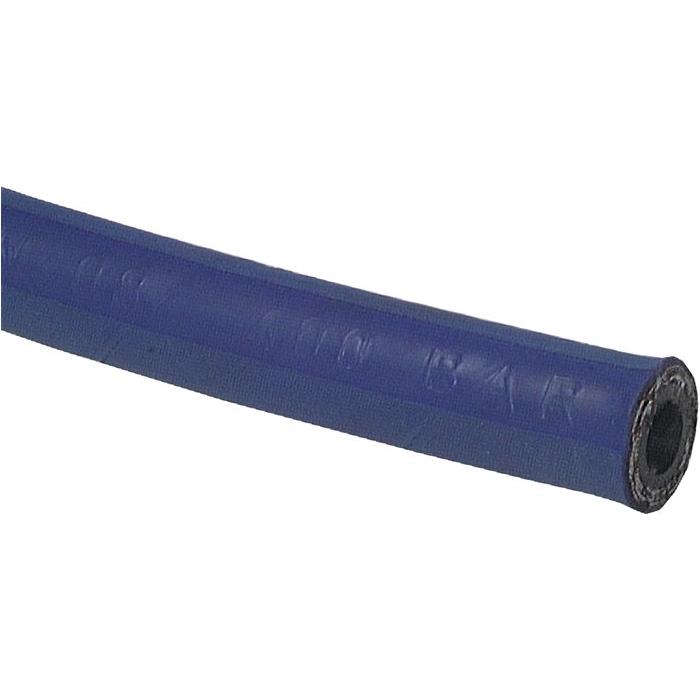

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungblaue Oberdecke für erhöhte Temperaturen (-55°C bis max. +13DN (mm)8Schlauch Ø innen (mm)7,9Schlauch Ø außen (mm)16,5Betriebsdruck (bar)350Berstdruck (bar)1480min. Biegeradius (mm)114Size Kenngröße5Gewicht1,3 kg / Stk.
1.420-20ES ES-Pressanschluss SFL (gerade), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße50,8 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

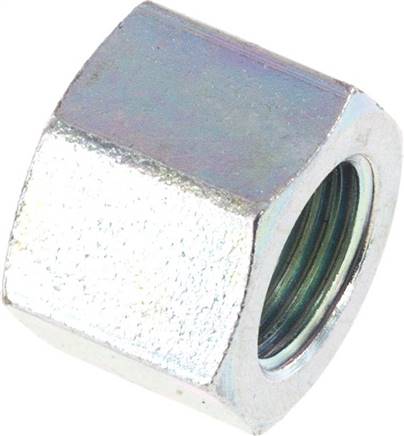

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)3GewindeG 1/8"Ø Bohrung (mm)6,5Schlüsselweite (mm)14Gewicht9.2 g / Stk.

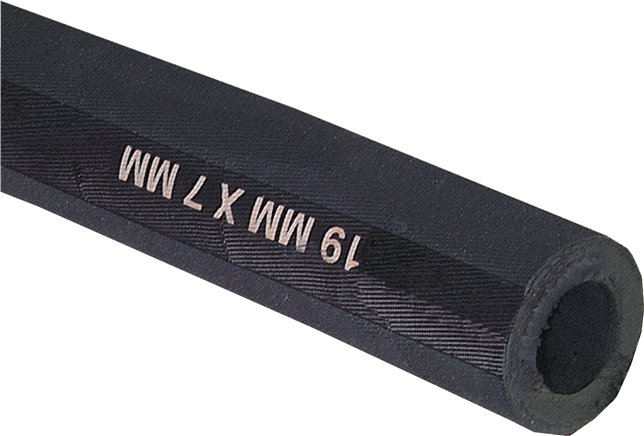

Werkstoffe:Seele: abriebfestes NR/SBR/BR, schwarz, glatt, antistatisch, Abriebwert: max. 50 mm? nach ISO 4649, Druckträger: gewickelte Textileinlagen, Decke: SBR, schwarz, stoffgemustert, antistatischTemperaturbereich:-35°C bis +80°CBetriebsdruck:12 bar (Berstdruck: 40 bar)Elektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Durchleiten von trockenen oder nassen handelsüblichen Strahlmitteln wie Sand, Stahlgrit, Korund oder QuarzmehlRollenlänge:40 mtr.Hinweis:Dieser Schlauch ist konstruktiv auf 12 bar Arbeitsdruck ausgelegt. Aus Sicherheitsgründen schreibt die EN ISO 3861 einen max. Arbeitsdruck von 6,3 bar vor.Weitere Eigenschaften:Schlauch Ø innen (mm)32 (1-1/4)Schlauch Ø außen (mm)48Gewicht1,2 kg / Stk.

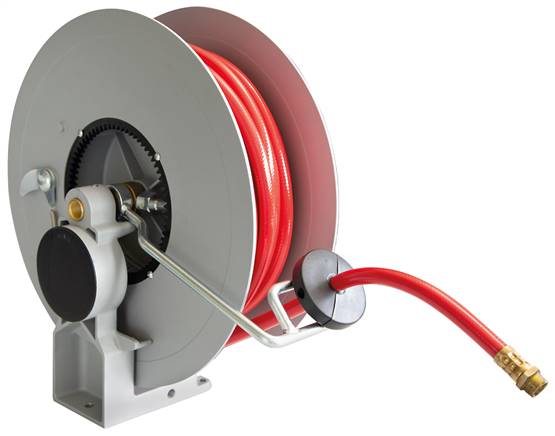

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Aluminiumguss, Haube: Kunststoff, Anschluss: Messing, Schlauch: PVCLieferumfang:Automatischer Schlauchaufroller komplett mit spezial PVC-Schlauch, Stopper und Auslauffenster. Die geschlossene Ausführung wird mit einer Haube aus stoßfestem Kunststoff geliefert, bei der offenen Ausführung schwenkt die Schlauchführung mit.*nur für Wasser, GARDENA-kompatible Kupplung, Stecker & Spritze aus Messing liegen beiWeitere Eigenschaften:AusführungoffenSchlauchlänge (m)20DN (mm)10Betriebsdruck (bar)15EingangRp 3/8 (IG)AusgangR 3/8"Temperaturbereich (°C)-10 bis +60ZubehörSAWP 15Gewicht9 kg / Stk.

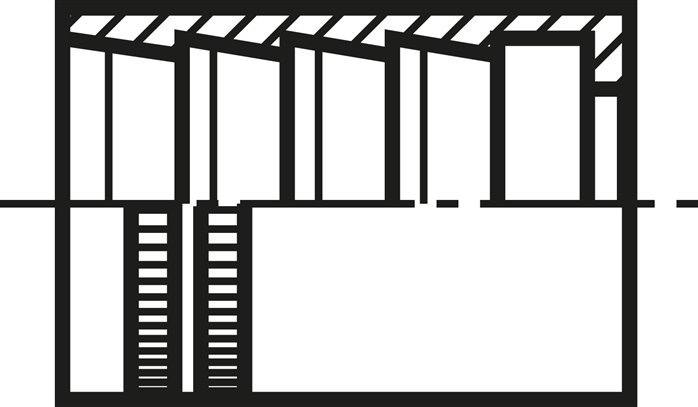

121-16ES ES-Pressanschluss Hülse 2 SN (nicht geschält), 46 x 50 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN (nicht geschält)Anschlussgröße46 x 50 (Da x L)NW (mm)25BeschreibungPressfassung für Schlauch 2 SN (EN 853) (nicht geschält)Gewicht160 g / Stk.

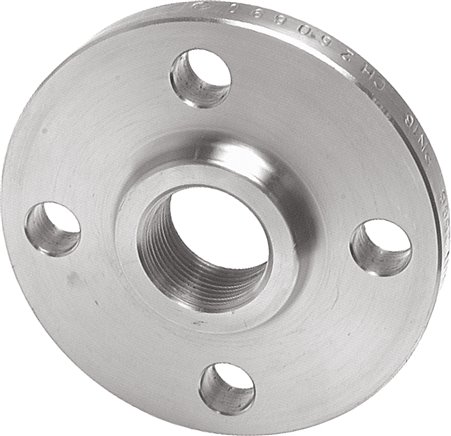

Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN16 (EN)GRp 1"DN (mm)25PN (bar)16NormEN 1092-1 (Typ 13)A (mm)115H (mm)24k (mm)85d (mm)14Gewicht1,3 kg / Stk.

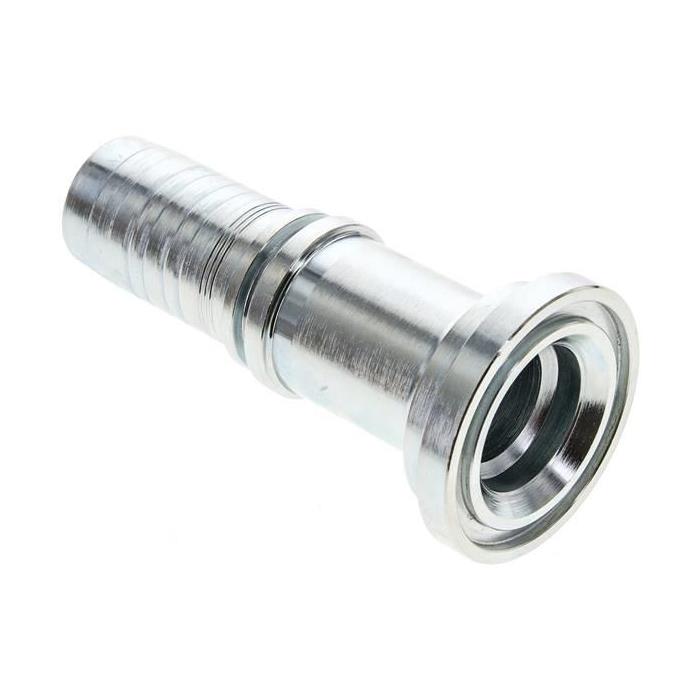

1.420-24-20A Pressanschluss SFL (gerade), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße60,3 (1-1/2)DN (mm)31BeschreibungSAE-Flansch, Standard-BaureiheGewicht550 g / Stk.
1.313-32ES ES-Pressanschluss DKJ (gerade), UN 2-1/2"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 2-1/2-12NW (mm)51BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

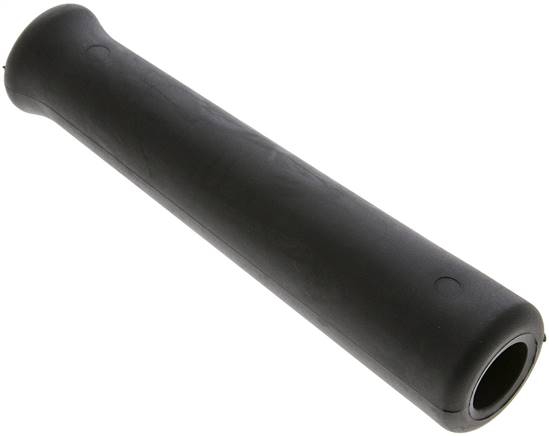

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)8BeschreibungGummiknickschutz für Waschschläuche (schwarz)Gewicht60 g / Stk.

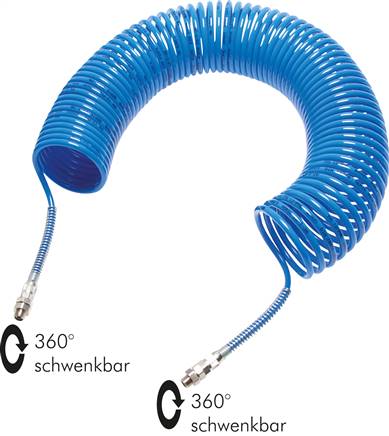

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)10 x 8GewindeG 1/4"Betriebsdruck (bar)15FarbeschwarzWickel Ø innen (mm)90NormDIN 73378 & DIN 74324Gewicht400 g / Stk.

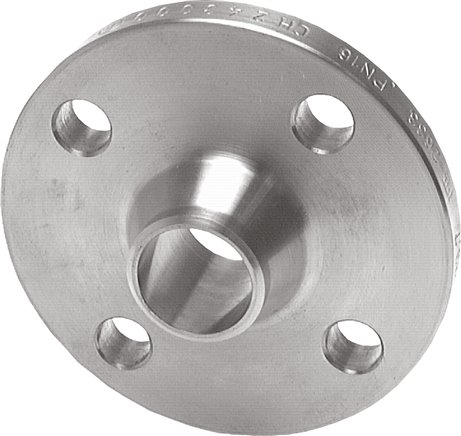

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN65-PN40 (DIN/EN)D (mm)76,1DN (mm)65PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,9A (mm)185H (mm)52d-1 (mm)18k (mm)145Gewicht3,8 kg / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)4,3 x 3FarbegelbBetriebsdruck (bar)12min. Biegeradius (mm)15Gewicht1 kg / Stk.

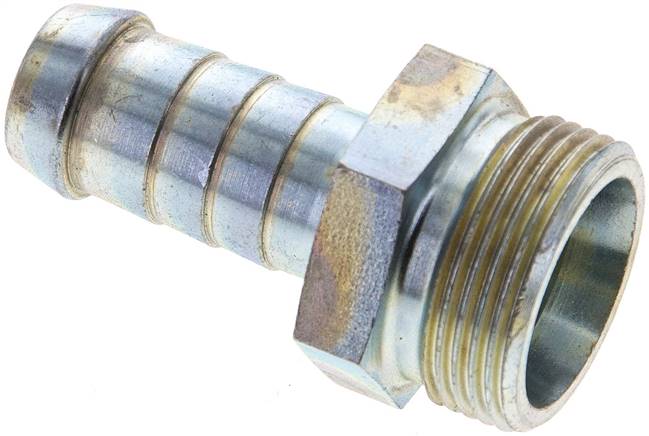

8511613 Schlauchnippel M 26 x 1,5 (18 L), 14 - 15mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)13Schlauch Ø innen (mm)14 - 15GewindeM 26 x 1,5für Rohr Ø außen (mm)18 LSchlüsselweite (mm)27Gewicht65 g / Stk.

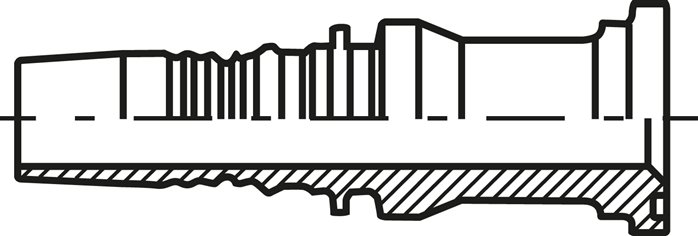

1.451-12ES ES-Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)NW (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

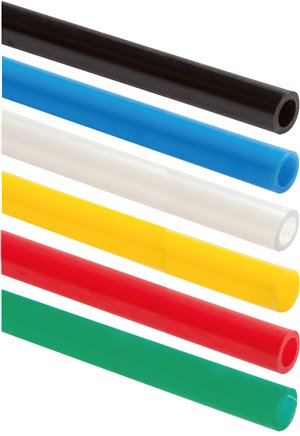

Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)12 x 10FarbeblauBetriebsdruck** (bar)12min. Biegeradius (mm)90Gewicht8 kg / Stk.

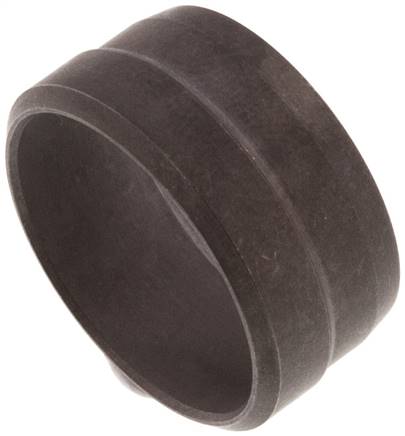

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen18 L (M26x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht5.2 g / Stk.

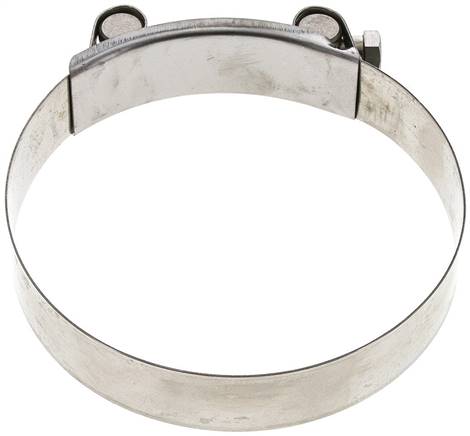

Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 113 - 121 mm, Bandbreite 24 mm, empf. Anzugsdrehmomente 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.113 mmSpannbereich max.121 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

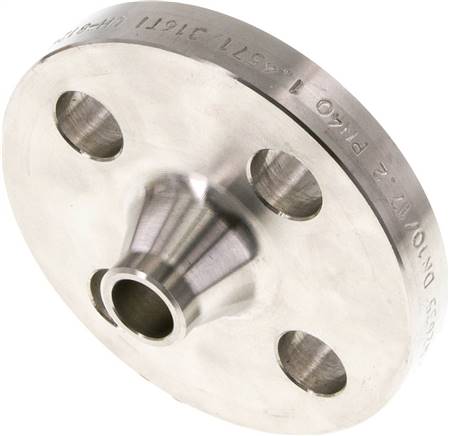

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN10-PN40 (DIN/EN)D (mm)17,2DN (mm)10PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)90H (mm)35d-1 (mm)14k (mm)60Gewicht650 g / Stk.
Serie DLO - Extragroßes Modell - Mit GummischlauchTechnische Daten:Ø Innen./Außen. (mm)19 x 27Länge (m)20KupplungISI 11EBDrehbarer Eingang mit AG BSPPG 1Durchfluß (l/min)2400Gewicht (kg)42Länge (mm)635Breite (mm)265Höhe (mm)655Gewicht (kg)42

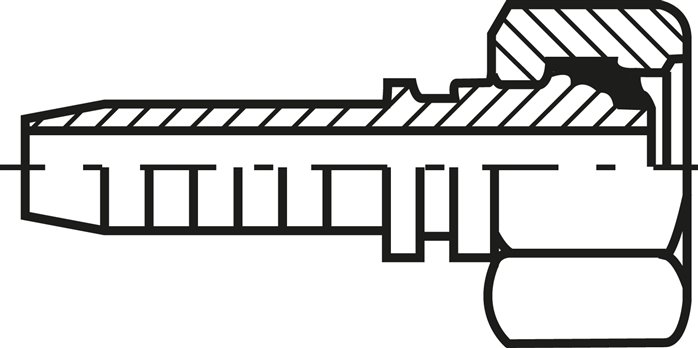

1.081-12ES ES-Pressanschluss DKO-S (gerade), M 36 x 2 (25 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 36 x 2 (25 S)NW (mm)19BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht360 g / Stk.

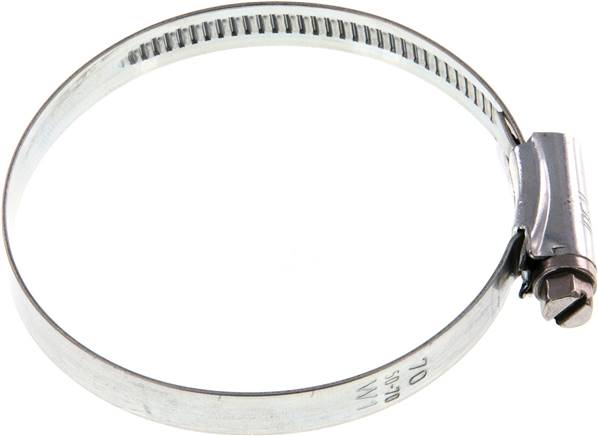

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (IDEAL)AusführungStandardØ Spannbereich (mm)50 - 70SW (mm)7Gewicht27 g / Stk.

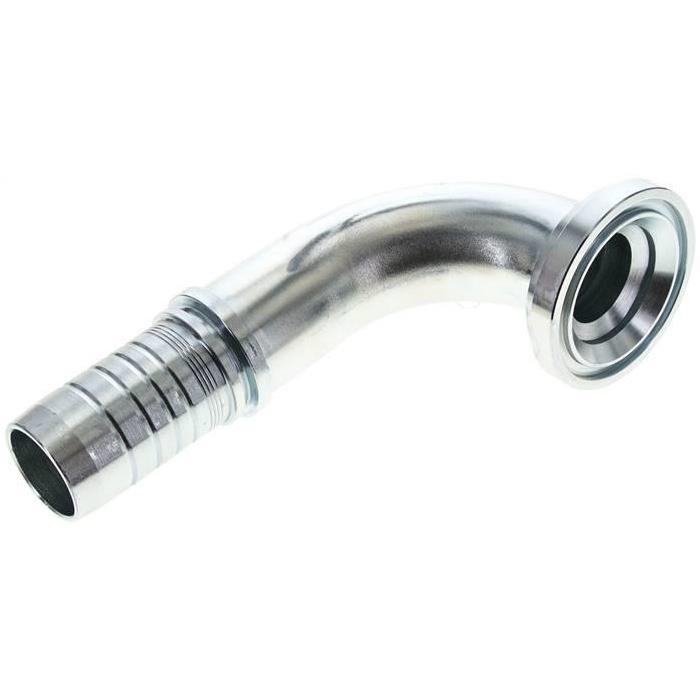

1.470-32-24A Pressanschluss SFL (90°), 71,4 (2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße71,4 (2)DN (mm)38BeschreibungSAE-Flansch, Standard-BaureiheGewicht1,1 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
