1.055-10ES ES-Pressanschluss DKO-L (45°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 26 x 1,5 (18 L)NW (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht160 g / Stk.

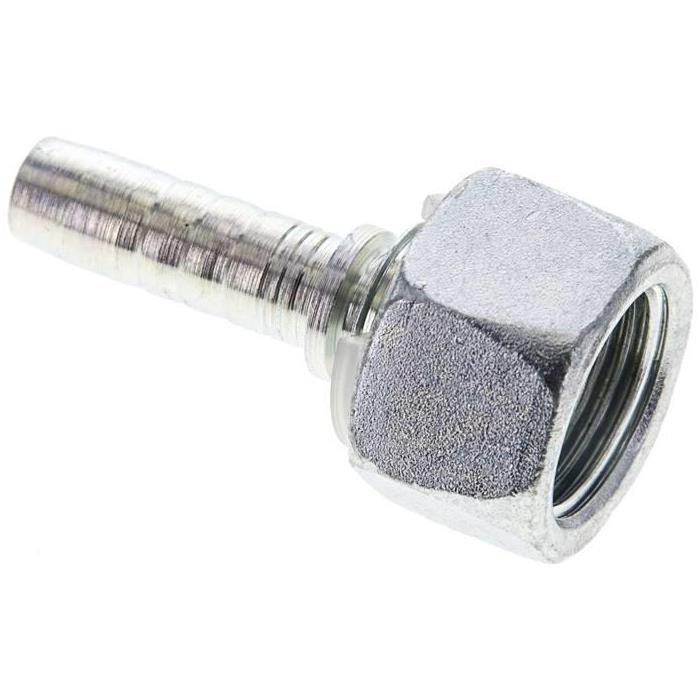

1.203-8-6A Pressanschluss DKR (gerade), G 1/2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/2"DN (mm)10BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht75 g / Stk.

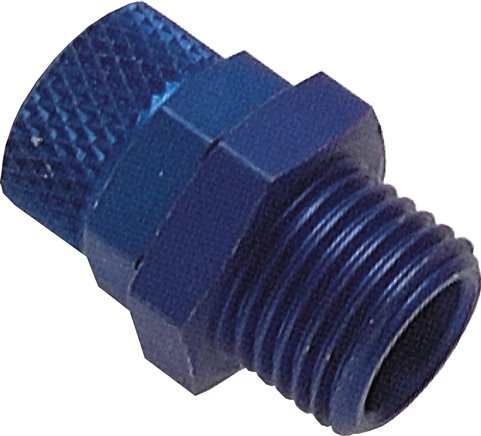

Typ Messing vernickelt (NBR- & FKM-Dichtung)Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)Typ AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine ElastomerdichtungWeitere Eigenschaften:WerkstoffAluminiumDichtungenohneEinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)11,6x9Betriebsdruck (bar)-0,99 bis 15Temperaturbereich (°C)-15 bis +70Gewicht11 g / Stk.

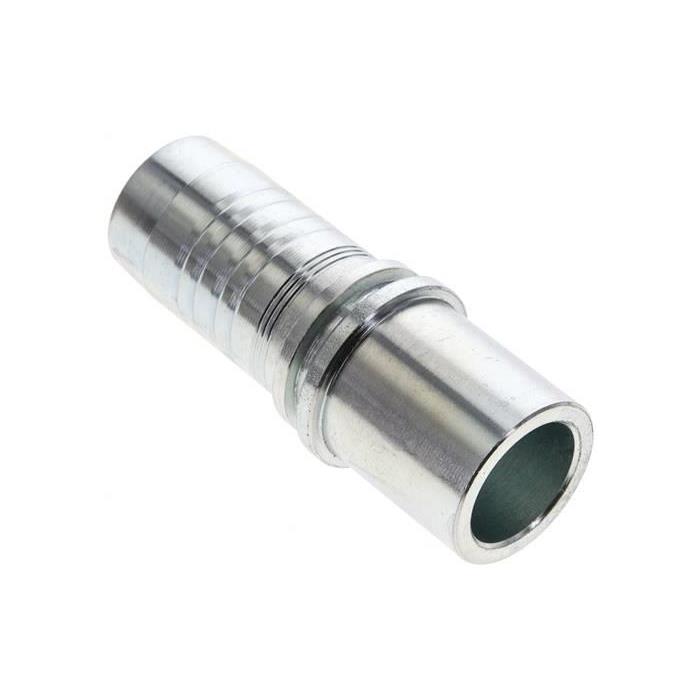

1.103-20A Pressanschluss RSL (gerade), 35 LWeitere Eigenschaften:BauformRSL (gerade)Anschlussgröße35 LDN (mm)31BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht290 g / Stk.

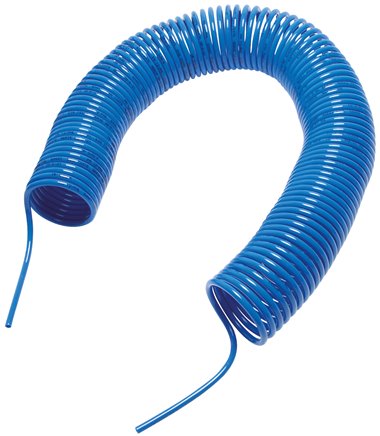

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)5 x 3FarbenaturBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378Gewicht135 g / Stk.

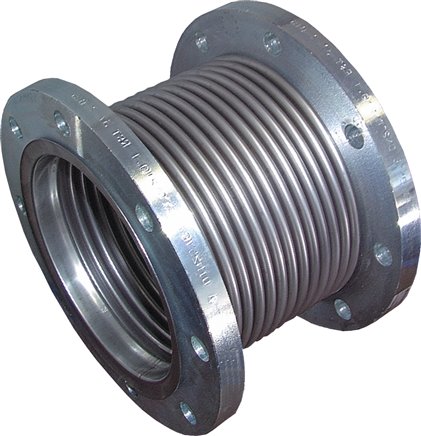

Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN50-PN16 (DIN/EN)AusführungStandardDN (mm)50PN (bar)16Axial-Stauchung (mm)18Axial-Streckung (mm)18Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)155D (mm)165Anzahl Löcher4Gewicht5 kg / Stk.

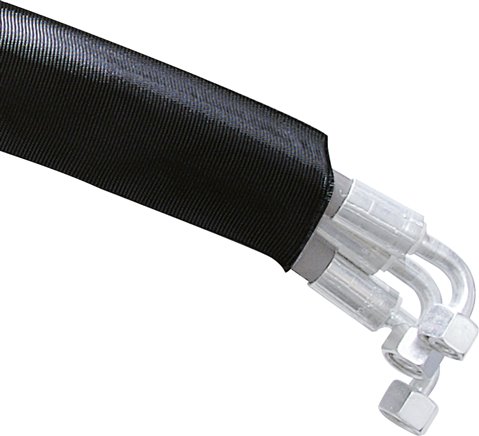

Werkstoffe:hochwertiges Polyestergewebe, Abriebfestigkeit nach ISO 6945, Berstschutz nach ISO 3457 getestetAnwendung:Berstschutz gegen unkontrolllierten Ölausfluss (Pin-Hole Effekt), VerschleißschutzTemperaturbereich:-40°C bis +100°CRollenlänge:100 mtr.*Der Innendurchmesser sollte mindestens 10 mm größer als der Schlauch sein.Weitere Eigenschaften:Innen Ø* (mm)70Gewicht125 g / Stk.

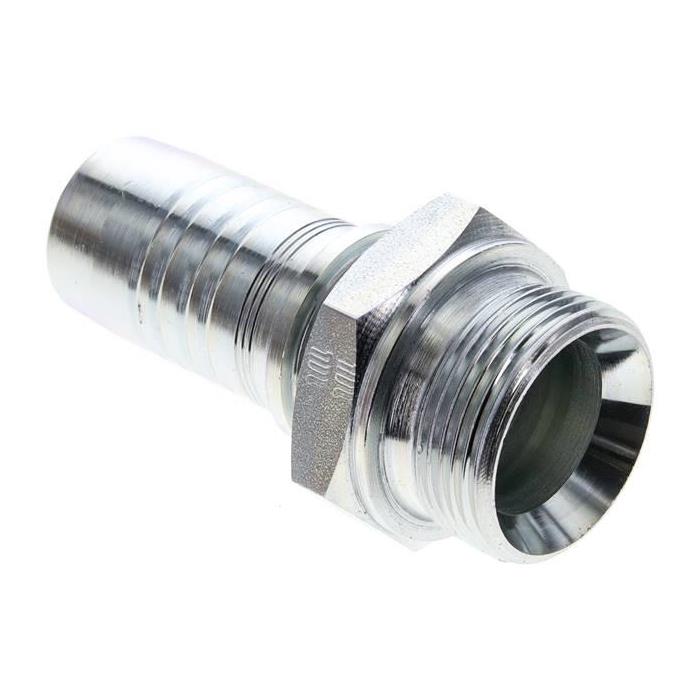

1.260-20A Pressanschluss AGR (gerade), G 1-1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1-1/4"DN (mm)31BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht420 g / Stk.

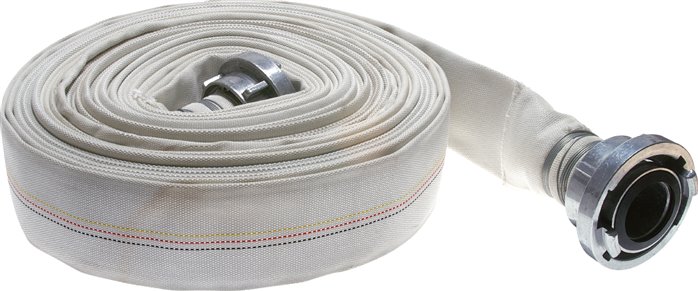

Werkstoffe:Polyestergarn innen gummiert, Stolz-Kupplung: Aluminium (gegossen) mit drehbarer NBR-DichtungTemperaturbereich:0°C bis +40°CBetriebsdruck:10 bar (Berstdruck: 30 bar)Eigenschaften:verrottungsfest, abriebfest, flexibel, erhöhte Flammbeständigkeit, keine Zulassungen!Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)52Schlauchlänge (m)15Storz-Alukupplung52-CKnaggenabstand (mm)66Gewicht3,7 kg / Stk.

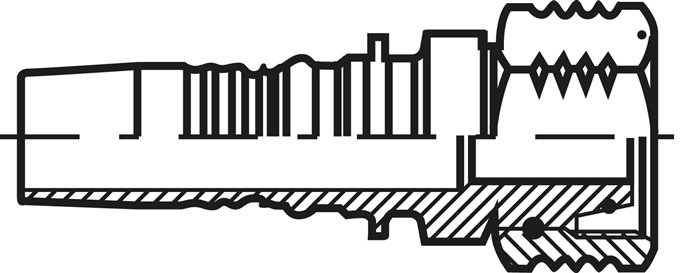

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 52 x 2 (38 S)DN (mm)31BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht750 g / Stk.

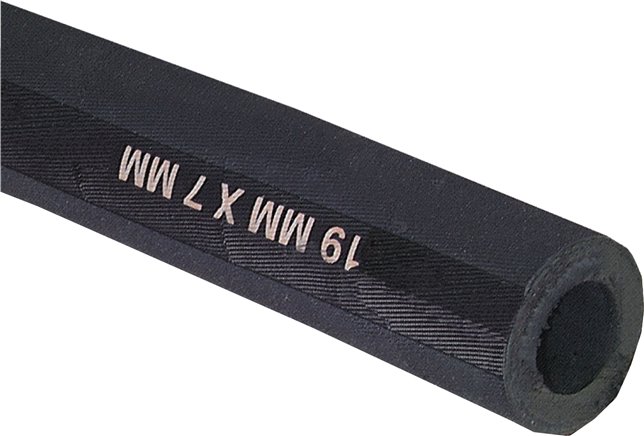

Werkstoffe:Seele: abriebfestes NR/SBR/BR, schwarz, glatt, antistatisch, Abriebwert: max. 50 mm? nach ISO 4649, Druckträger: gewickelte Textileinlagen, Decke: SBR, schwarz, stoffgemustert, antistatischTemperaturbereich:-35°C bis +80°CBetriebsdruck:12 bar (Berstdruck: 40 bar)Elektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Durchleiten von trockenen oder nassen handelsüblichen Strahlmitteln wie Sand, Stahlgrit, Korund oder QuarzmehlRollenlänge:40 mtr.Hinweis:Dieser Schlauch ist konstruktiv auf 12 bar Arbeitsdruck ausgelegt. Aus Sicherheitsgründen schreibt die EN ISO 3861 einen max. Arbeitsdruck von 6,3 bar vor.Weitere Eigenschaften:Schlauch Ø innen (mm)38 (1-1/2)Schlauch Ø außen (mm)56Gewicht1,6 kg / Stk.

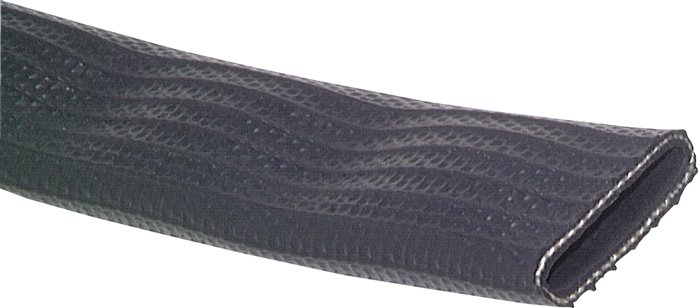

Werkstoffe:Nitril / PVC-Mischung mit synthetischem GarnTemperaturbereich:Wasser: -20°C bis +100°C (Druckluft: -20°C bis +75°C)Einsatzbereich:Für Wasser, Druckluft, Öl und Benzin, bedingt laugen- und säurebeständig. Der Schlauch ist flach aufrollbar, ozon- und alterungsbeständig. Durch textile Einlage mit hoher Reißfestigkeit ist er extrem belastbar. Die Außendecke ist durch Längsschutzrippen verschleißstabilisiert.*Betriebsdruck für Wasser, bei Druckluft beträgt der Betriebsdruck max. 25% des BerstdrucksWeitere Eigenschaften:Wandstärke (mm)2,5Schlauch Ø innen (mm)90PN* (bar)15Berstdruck (bar)45Rollenlänge (m)20Gewicht900 g / Stk.

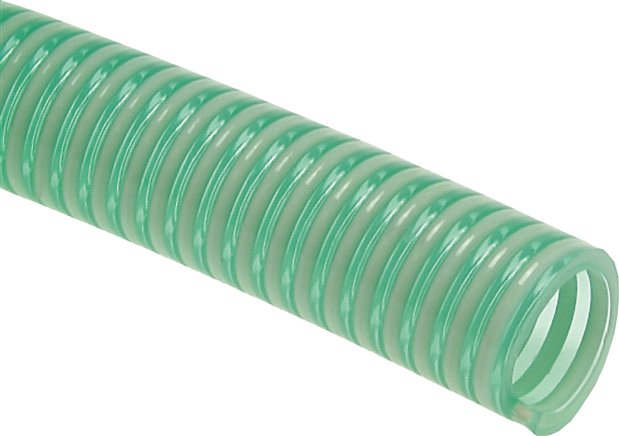

Werkstoffe:PVC, grünlich-transparent, Stützwendel Hart-PVC weiß, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B & C)Temperaturbereich:-10°C bis +55°CAnwendung:Schlauch für Reinigungsmittel, teilweise für Säuren und Laugen, Wasser und Druckluft sowie Vakuum geeignet. Be- und Entwässerungsvorhaben bei Industrie, Landwirtschaft und Gartenbau, Spritzgeräte in der Landwirtschaft.Weitere Eigenschaften:Schlauch Ø innen (mm)32min. Biegeradius (mm)140Wandstärke (mm)3,7Betriebsdruck (bar)-0,7 bis 8Rollenlänge (m)50Gewicht400 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)12 x 9FarberotBetriebsdruck (bar)8min. Biegeradius (mm)35Gewicht6 kg / Stk.

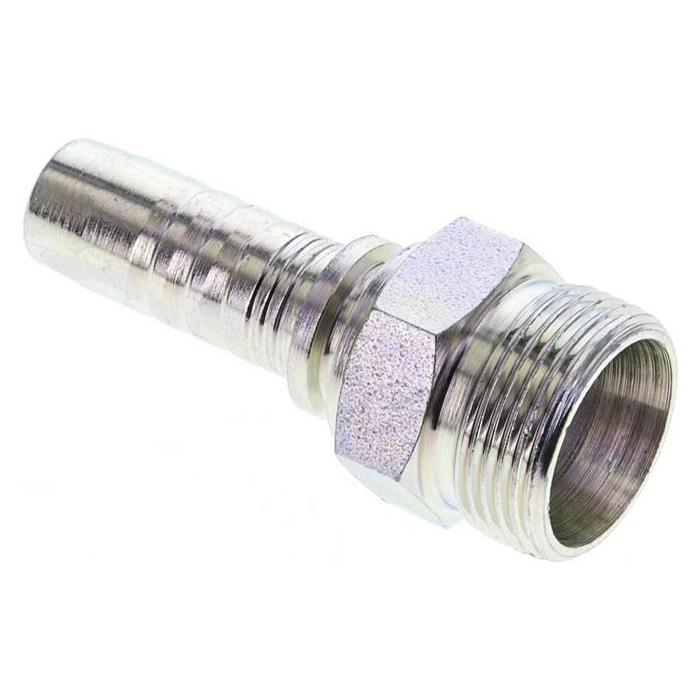

1.190-8A Pressanschluss CEF (gerade), M 24 x 1,5 (16,75)Weitere Eigenschaften:BauformCEF (gerade)AnschlussgrößeM 24 x 1,5 (16,75)DN (mm)12BeschreibungAußengewinde 24° für Schneidringverbindung, französich Ø-GAZGewicht70 g / Stk.

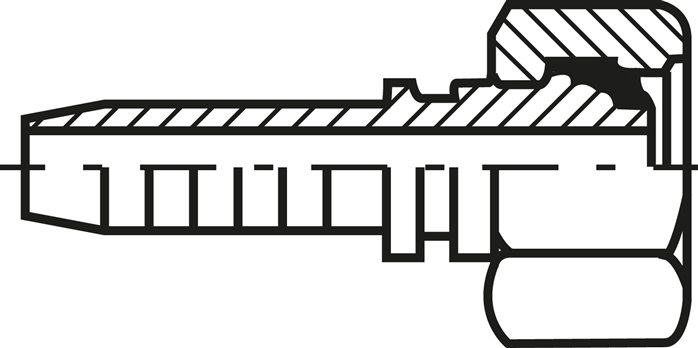

1.051-5-4ES ES-Pressanschluss DKO-L (gerade), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 16 x 1,5 (10 L)NW (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht38 g / Stk.
1.315-6-4A Pressanschluss ORFS (gerade), UN 11/16"-16Weitere Eigenschaften:BauformORFS (gerade)AnschlussgrößeUN 11/16-16DN (mm)6BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht55 g / Stk.

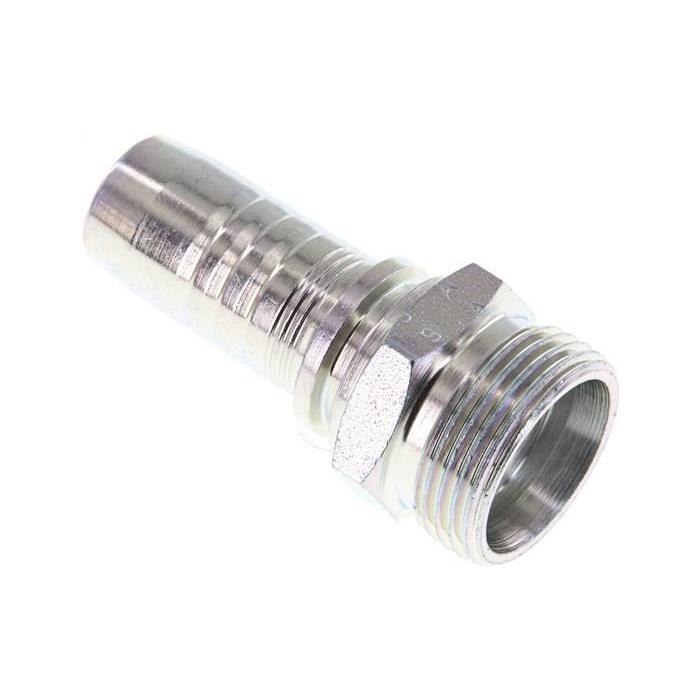

1.170-12A Pressanschluss CEL (gerade), M 30 x 2 (22 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 30 x 2 (22 L)DN (mm)19BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht115 g / Stk.

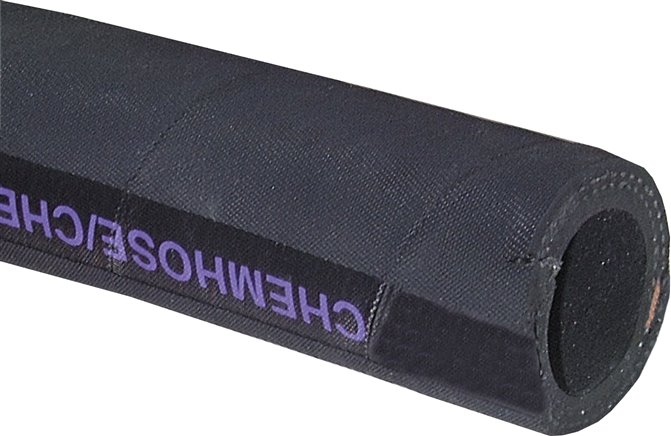

Werkstoffe:Seele: EPM, schwarz, glatt, Decke: EPDM schwarz, stoffgemustert; antistatisch, abrieb- und witterungsbeständig; Einlage: Textilgewebe, Stahlspirale mit KupferlitzeTemperaturbereich:-35°C bis +100°C, Chemikalien: max. +25°C, sterilisierbar mit Dampf: kurzzeitig +130°CElektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:Für starke Säuren und Laugen. Nicht beständig gegen Kohlenwasserstoffe. Bitte fragen Sie die Beständigkeit für Ihr Medium gezielt an. Flammwidrigkeit gem. TRbf 131, Teil 2, par. 5.5.Weitere Eigenschaften:Schlauch Ø innen (mm)100 (4)Schlauch Ø außen (mm)116Betriebsdruck (bar)-0,8 bis 12Berstdruck (bar)48Rollenlänge (m)20Gewicht4,2 kg / Stk.
1.260-16ES ES-Pressanschluss AGR (gerade), G 1"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1"NW (mm)25BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht260 g / Stk.

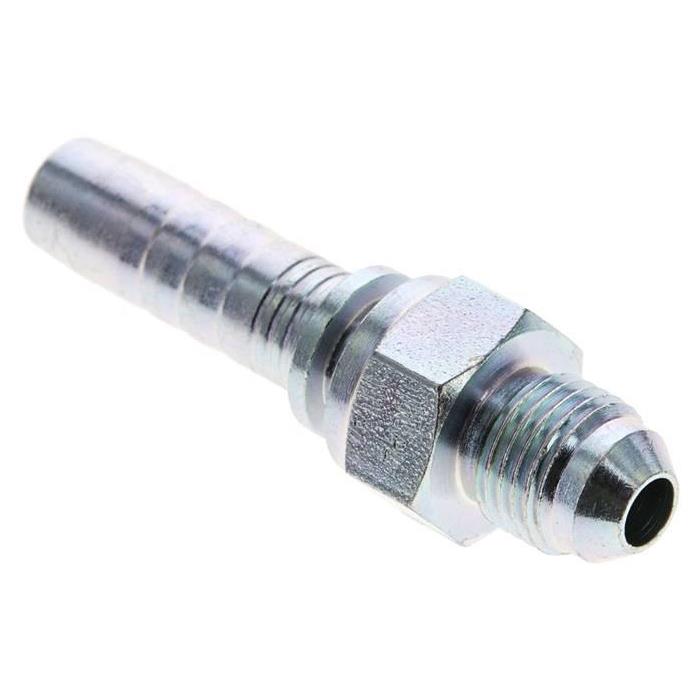

1.370-5-6A Pressanschluss AGJ (gerade), UNF 1/2"-20Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 1/2-20DN (mm)10BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht36 g / Stk.

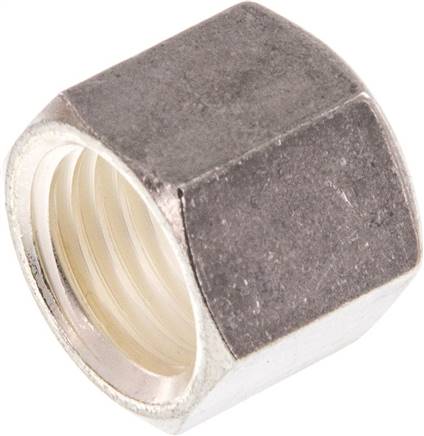

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffKlemmring 1.4571 (NC)Baureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht15 g / Stk.

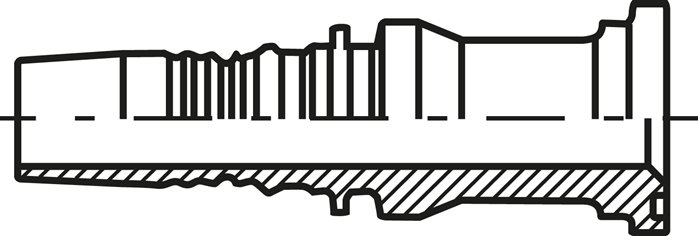

1.471-12-10ES ES-Pressanschluss SFS (90°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße41,3 (3/4)NW (mm)16BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

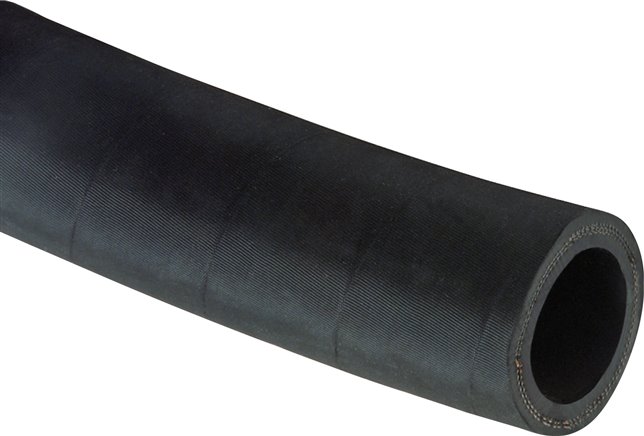

Werkstoffe:Decke: EPDM, schwarz, stoffgemustert und perforiert, Seele: EPDM, schwarz, glattEigenschaften:Gute Beständigkeit gegen Säuren und Laugen. Nach Gebrauch Wasser oder Dampf ablassen!Temperaturbereich:-40°C bis +164°C (Wasser bis max. 95°C)Betriebsdruck:max. 7 bar bei +164°C (Wasser bis max. 20 bar)Einsatzbereich:Heißwasser und SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)19 (3/4)Schlauch Ø außen (mm)33min. Biegeradius (mm)115Gewicht750 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.

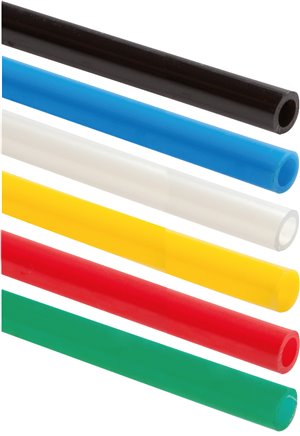

Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
