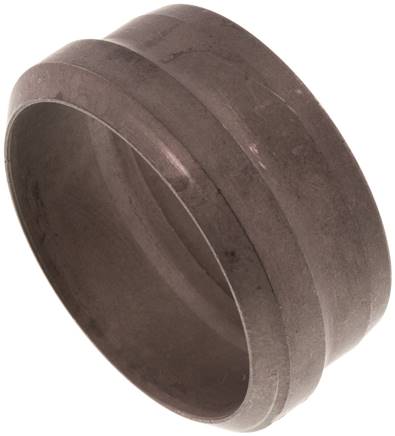

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen25 S (M36x2)Betriebsdruck (bar)400Temperaturbereich (°C)-60 bis +400Gewicht12 g / Stk.

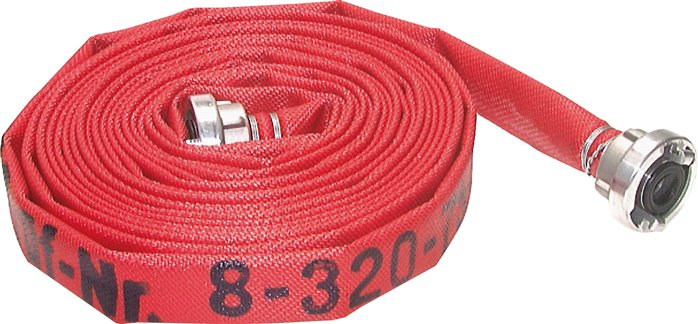

Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farberot, Klasse 2Schlauch Ø innen (mm)25Schlauchlänge (m)10Storz-Alukupplung25-DKnaggenabstand31Gewicht1,4 kg / Stk.

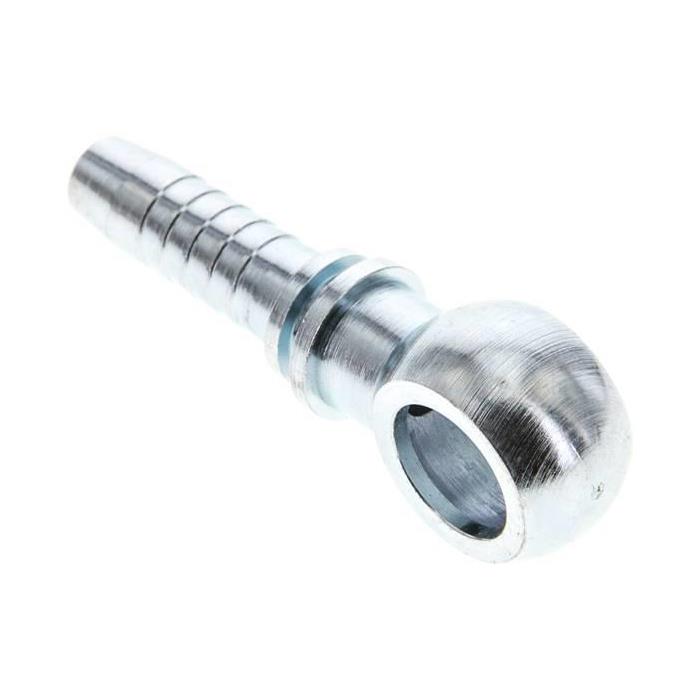

1.090-14-6A Pressanschluss RN (gerade), Ø 14Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 14DN (mm)10BeschreibungRingstutzen für Hohlschrauben, metrischGewicht35 g / Stk.

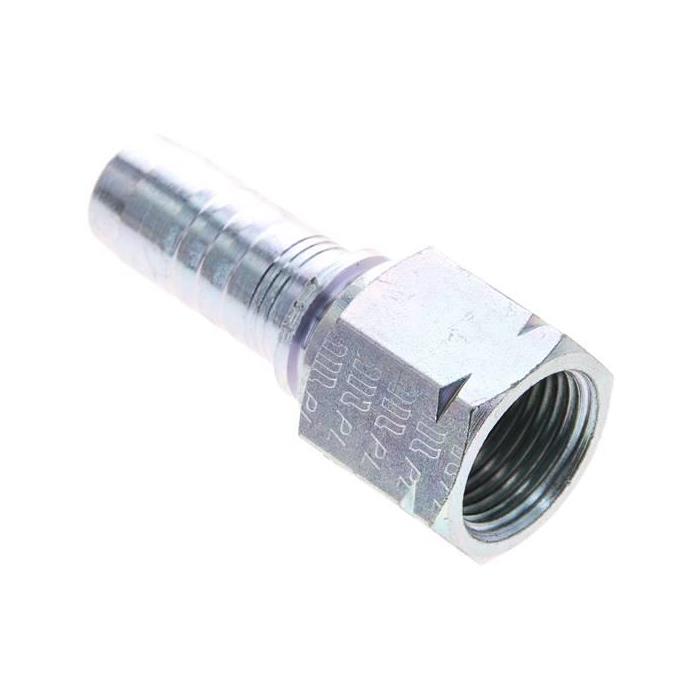

1.313-10A Pressanschluss DKJ (gerade), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUNF 7/8-14DN (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht100 g / Stk.

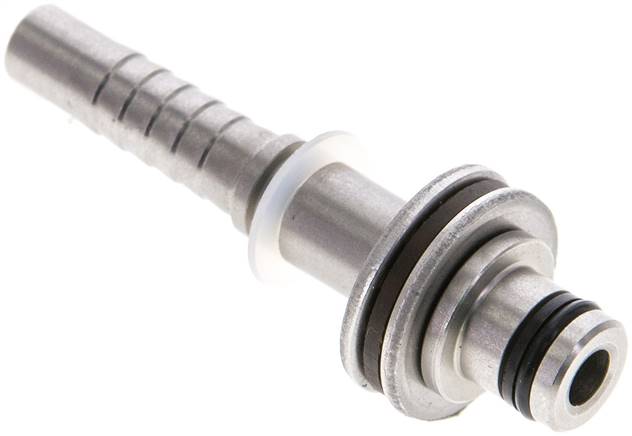

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformSTWAnschlussgrößeZapfen: Ø 11 mm, Lager: Ø 22 mmDN (mm)8BeschreibungStecknippel für Waschgerätepistole mit Lager als HaltescheibGewicht33 g / Stk.

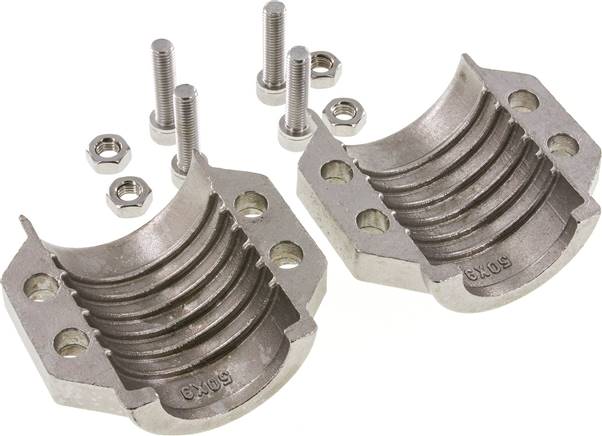

Verwendung:Schalenverschraubungen für Dampfschläuche nach EN ISO 6134Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barAchtung:Bitte beachten Sie die Druckfestigkeit des Schlauches bei der Betriebstemperatur!Lieferumfang:2 Schalenhälften mit 4 SchraubenWeitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen x außen (mm)50x68Ø Spannbereich (mm)67 - 69Gewicht1,5 kg / Stk.

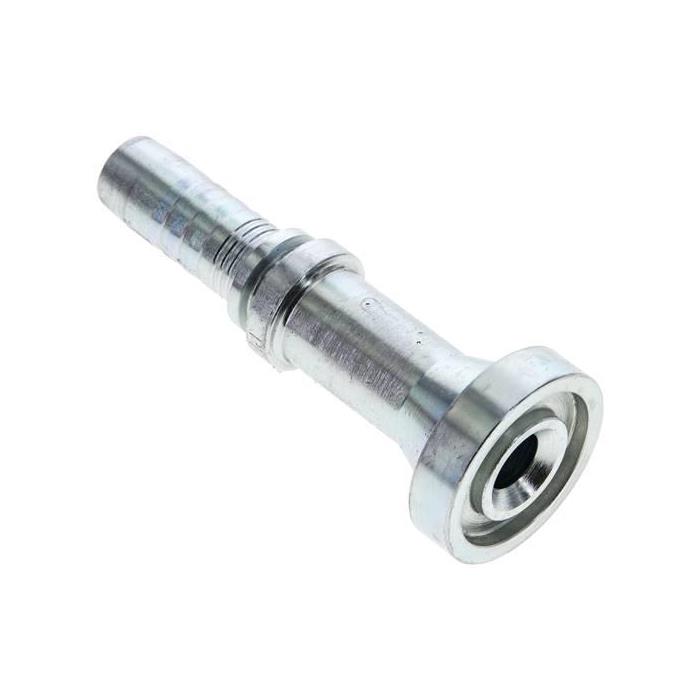

1.421-8A Pressanschluss SFS (gerade), 31,7 (1/2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße31,7 (1/2)DN (mm)12BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht110 g / Stk.

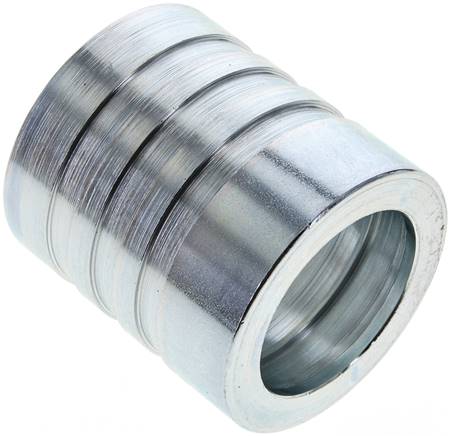

120-24A Pressanschluss Hülse 2 SN & 4 SP (geschält), 65 x 70 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN & 4 SP (geschält)Anschlussgröße65 x 70 (Da x L)DN (mm)38BeschreibungPressfassung für Schlauch 2 SN (EN 853) und 4 SP (EN 856) (gGewicht420 g / Stk.

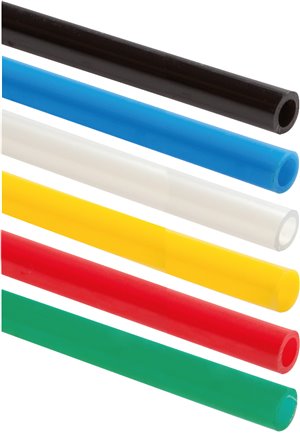

Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)12 x 10FarbegelbBetriebsdruck** (bar)12min. Biegeradius (mm)90

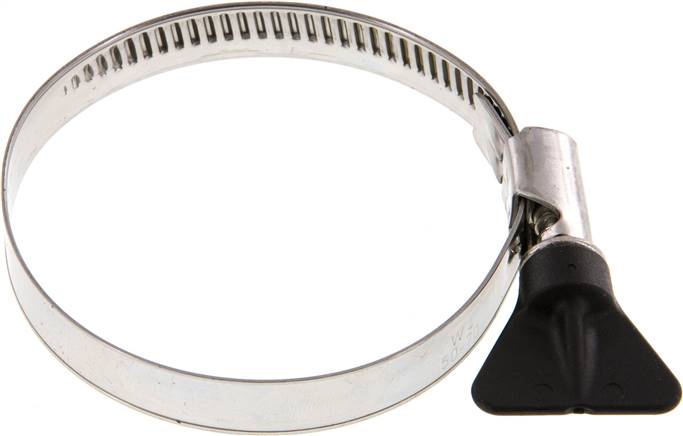

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)50 - 70SW (mm)7Gewicht36 g / Stk.
1.055-6ES ES-Pressanschluss DKO-L (45°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 18 x 1,5 (12 L)NW (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht65 g / Stk.

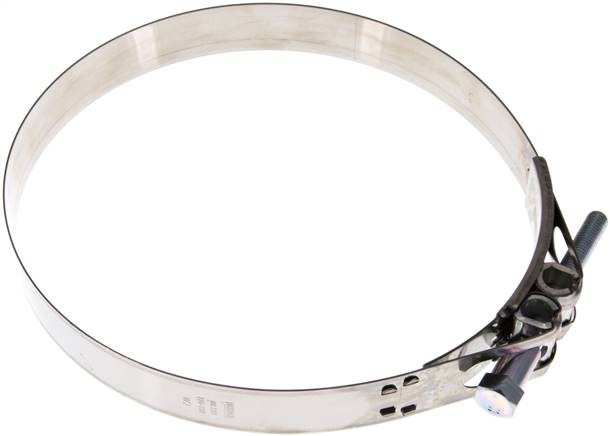

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)226 - 239Bandbreite (mm)30Gewicht340 g / Stk.

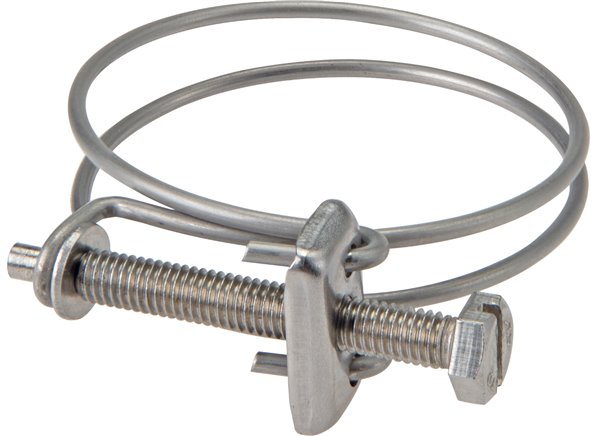

SSDS16ES Drahtschlauchschelle 13 - 16mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)13 - 16Gewicht17 g / Stk.

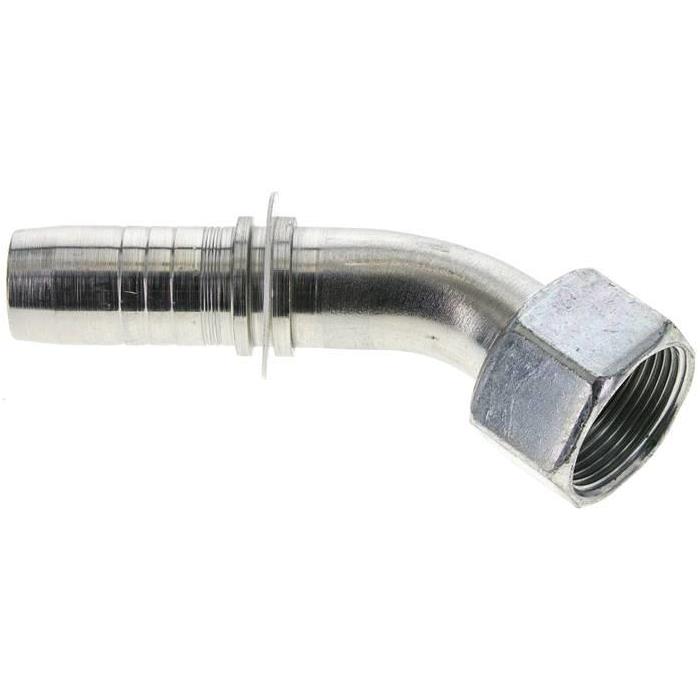

1.345-16A Pressanschluss ORFS (45°), UN 1-7/16"-12Weitere Eigenschaften:BauformORFS (45°)AnschlussgrößeUN 1-7/16-12DN (mm)25BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht360 g / Stk.

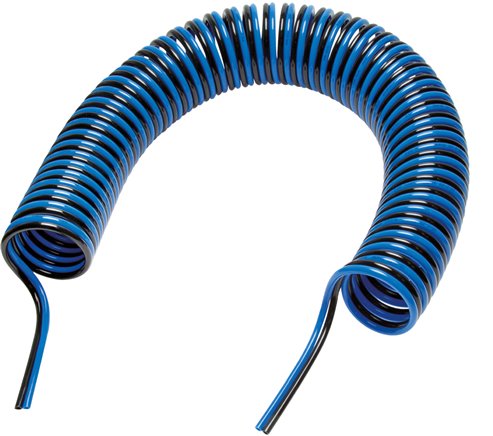

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CFarben:blau - schwarzVorteile:•axiale Abgänge für mehr ArbeitsraumWeitere Eigenschaften:Arbeitslänge (m)2,5Schlauch Ø außen x innen (mm)8 x 6Betriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht240 g / Stk.
1.243-2-4ES ES-Pressanschluss DKR (90°), G 1/8"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1/8"NW (mm)6BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht27 g / Stk.

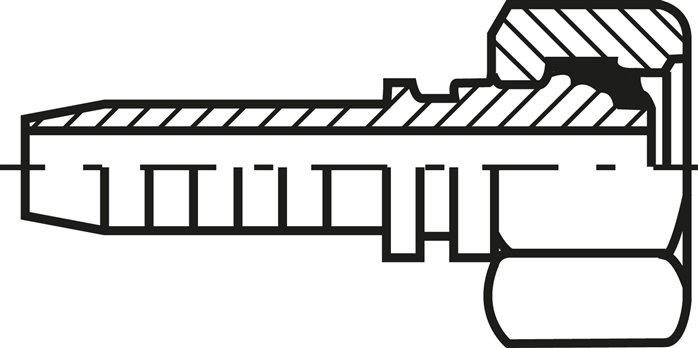

1.059-5-6ES ES-Pressanschluss DKO-L (90°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 16 x 1,5 (10 L)NW (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht55 g / Stk.

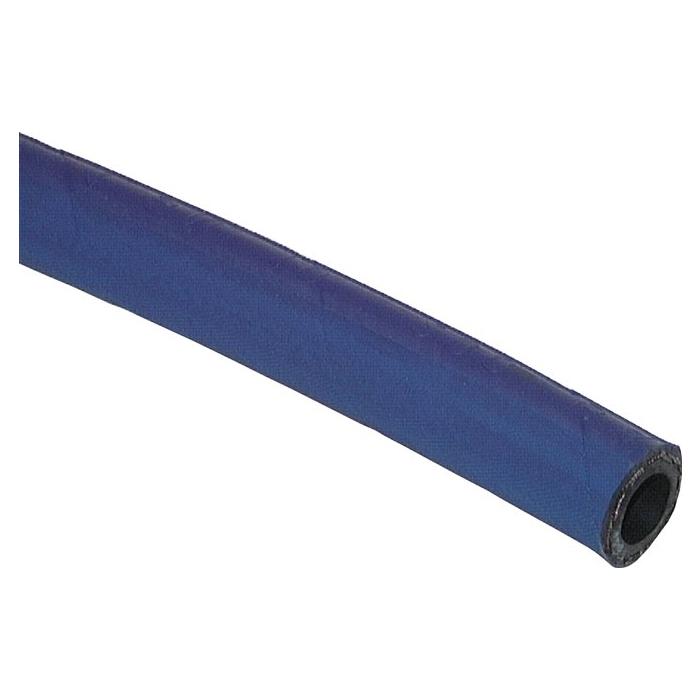

Werkstoffe:Synthetischer Innengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Außendecke aus Kautschuk.Temperaturbereich:-40°C bis +150°CEinsatzbereich:Für Hochdruckreiniger mit hohen Betriebsdrücken und -temperaturen in Verbindung mit handelsüblichen Reinigungsmitteln.Lieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Die blaue Oberfläche hinterlässt keine Farbstreifen auf feuchtem Hallenboden.Weitere Eigenschaften:Ausführungein Metallgeflecht und blaue Oberdecke für LebensmittelbetriDN (mm)8FarbeblauBetriebsdruck (bar)210Size Kenngröße5Gewicht250 g / Stk.

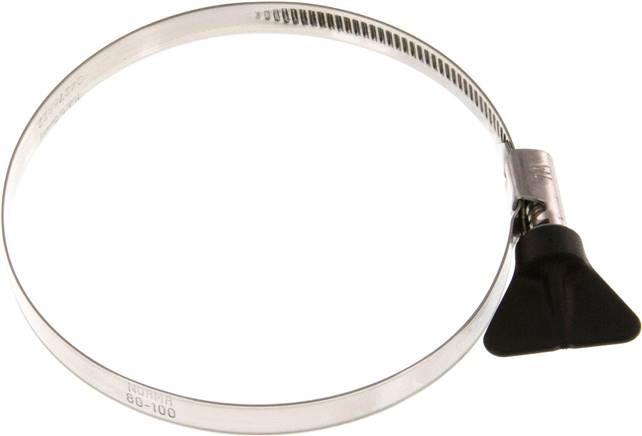

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)80 - 100SW (mm)7Gewicht34 g / Stk.

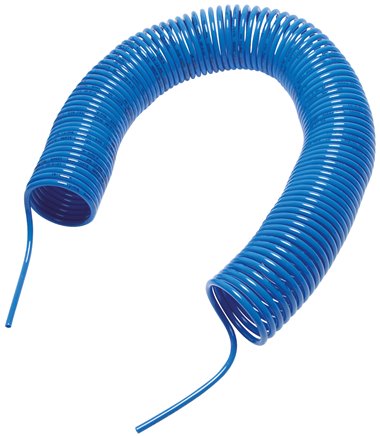

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)6 x 4FarbegelbBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht90 g / Stk.

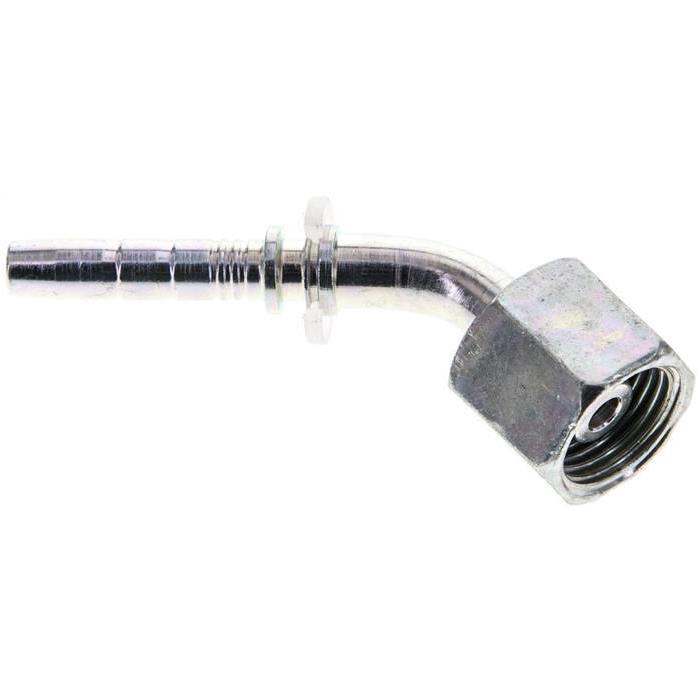

1.085-3-4A Pressanschluss DKO-S (45°), M 16 x 1,5 (8 S)Weitere Eigenschaften:BauformDKO-S (45°)AnschlussgrößeM 16 x 1,5 (8 S)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht39 g / Stk.
5.203-16ES ES-4SH-Pressanschluss DKR (gerade), G 1"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1"NW (mm)25BeschreibungBSP-Dichtkopf 60° mit ÜberwurfmutterGewicht320 g / Stk.
*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)6BeschreibungGummiknickschutz für Waschschläuche (schwarz)Gewicht21 g / Stk.

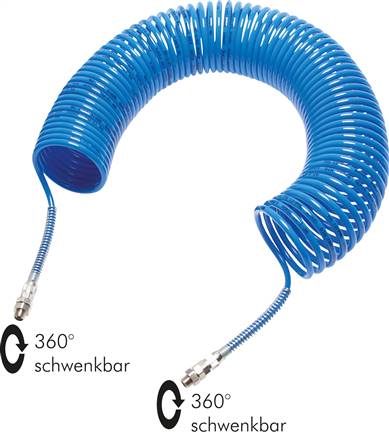

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)10 x 8GewindeG 1/4"Betriebsdruck (bar)15FarbeschwarzWickel Ø innen (mm)90NormDIN 73378Gewicht500 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
