1.203-6ES ES-Pressanschluss DKR (gerade), G 3/8"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 3/8"NW (mm)10BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht37 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)10 x 8FarbegelbBetriebsdruck (bar)15Wickel Ø innen (mm)90NormDIN 73378Gewicht850 g / Stk.
1.370-6-5ES ES-Pressanschluss AGJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 9/16-18NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)11,6 x 9FarberotBetriebsdruck (bar)7min. Biegeradius (mm)50Gewicht39 g / Stk.

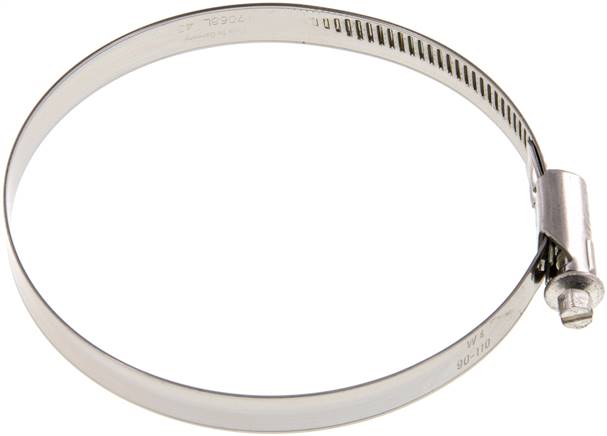

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)AusführungStandardØ Spannbereich (mm)90 - 110SW (mm)7Gewicht46 g / Stk.

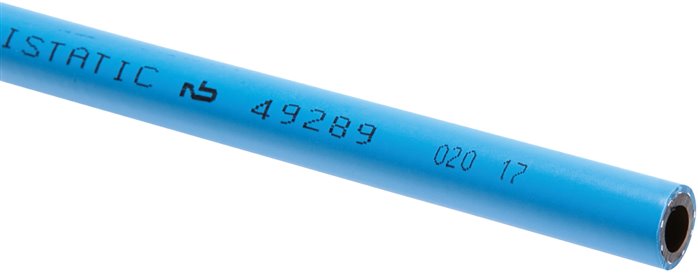

Werkstoffe:Innenseele: PVC schwarz, glatt, antistatisch, Außendecke: PVC blau, glatt, witterungs- und ölbeständig, Gewebeeinlage: PolyesterfadenTemperaturbereich:-20°C bis +90°CBetriebsdruck:16 bar (Berstdruck: 60 bar)Elektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Druckluftschlauch für Industrie, Werkstatt, Tankstelle und Lackieranlagen in Antistatik-Ausführung. Witterungsbeständige Außendecke, gute Temperaturbeständigkeit, auch für nicht aggressive Flüssigkeiten geeignet.Rollenlänge:20 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)8Schlauch Ø außen (mm)15,0min. Biegeradius (mm)24Gewicht170 g / Stk.

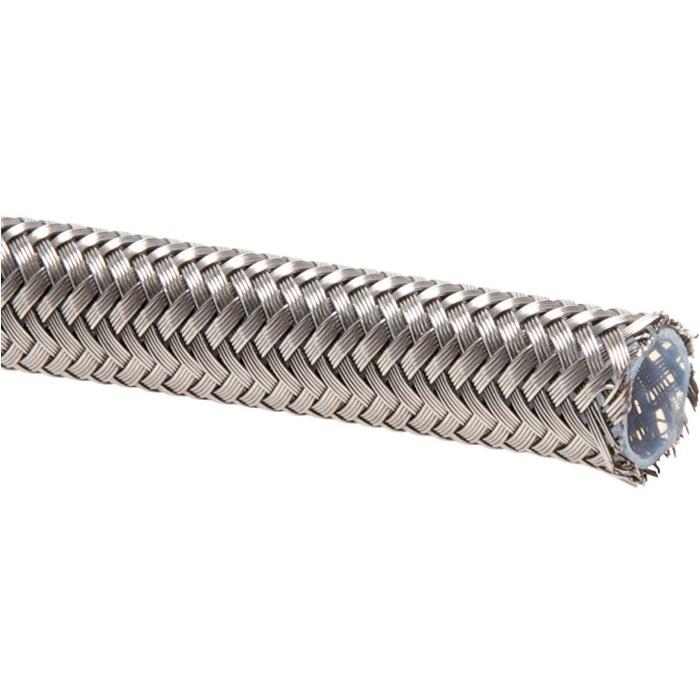

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)19Schlauch Ø innen (mm)19,3 - 20,32Schlauch Ø außen (mm)22,4 - 23,9PTFE Wandstärke (mm)1,00Betriebsdruck (bar)103Berstdruck (bar)310min. Biegeradius (mm)203Gewicht470 g / Stk.
5.260-20ES ES-4SH-Pressanschluss AGR (gerade), G 1-1/4"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Gewinde 60°-Dichtkopf, Außengewinde
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)5 x 3FarberotBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)15 x 12FarbeblauBetriebsdruck (bar)15Wickel Ø innen (mm)150NormDIN 73378Gewicht1,9 kg / Stk.

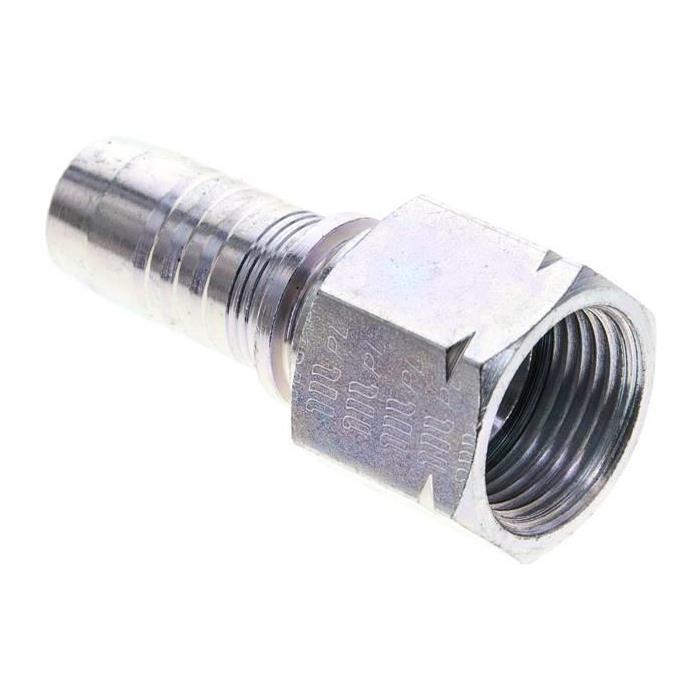

1.313-12A Pressanschluss DKJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-1/16-12DN (mm)19BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht150 g / Stk.

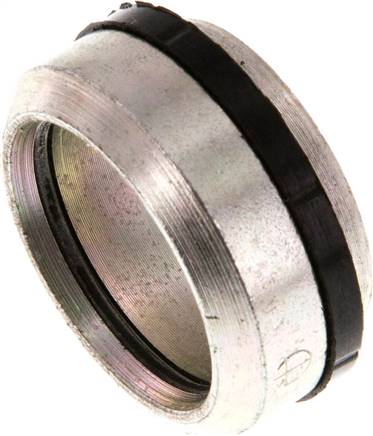

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen20 S (M30x2)Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht17 g / Stk.

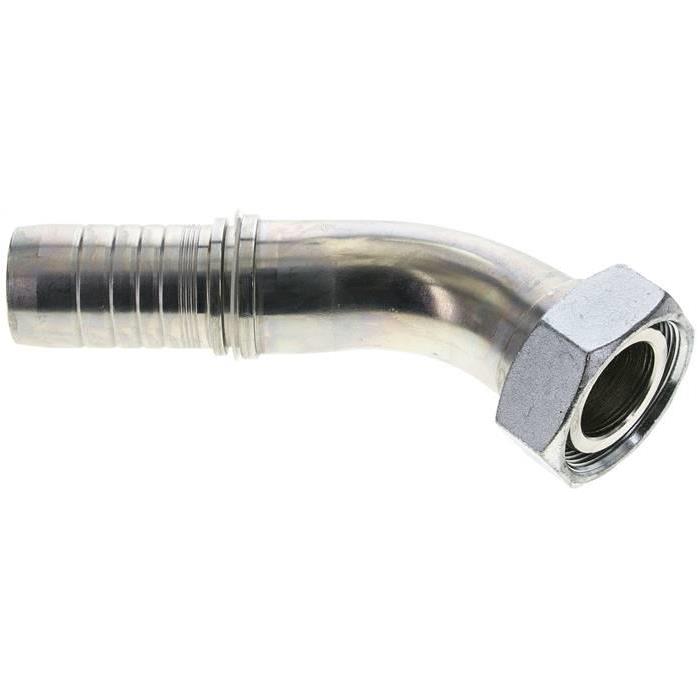

1.055-24A Pressanschluss DKO-L (45°), M 52 x 2 (42 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 52 x 2 (42 L)DN (mm)38BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht1 kg / Stk.
1.055-5-6ES ES-Pressanschluss DKO-L (45°), M 16 x 1,5 (10 L)Weitere Eigenschaften:BauformDKO-L (45°)AnschlussgrößeM 16 x 1,5 (10 L)NW (mm)10BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht50 g / Stk.

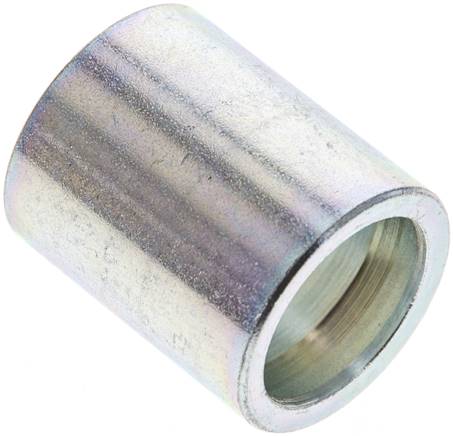

910-10A Pressanschluss Hülse 1 TF, 30,0 x 35,7 (Da x L)Weitere Eigenschaften:BauformHülse 1 TFAnschlussgröße30,0 x 35,7 (Da x L)DN (mm)16BeschreibungPressfassung für Schlauch 1 TFGewicht55 g / Stk.
1.450-20-16A Pressanschluss SFL (45°), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße50,8 (1-1/4)DN (mm)25BeschreibungSAE-Flansch, Standard-BaureiheGewicht400 g / Stk.

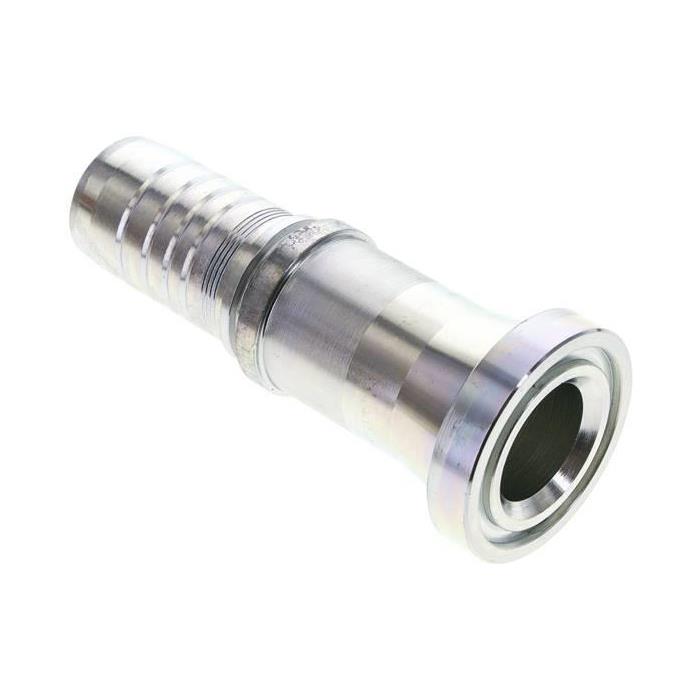

1.421-24A Pressanschluss SFS (gerade), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße63,5 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht850 g / Stk.

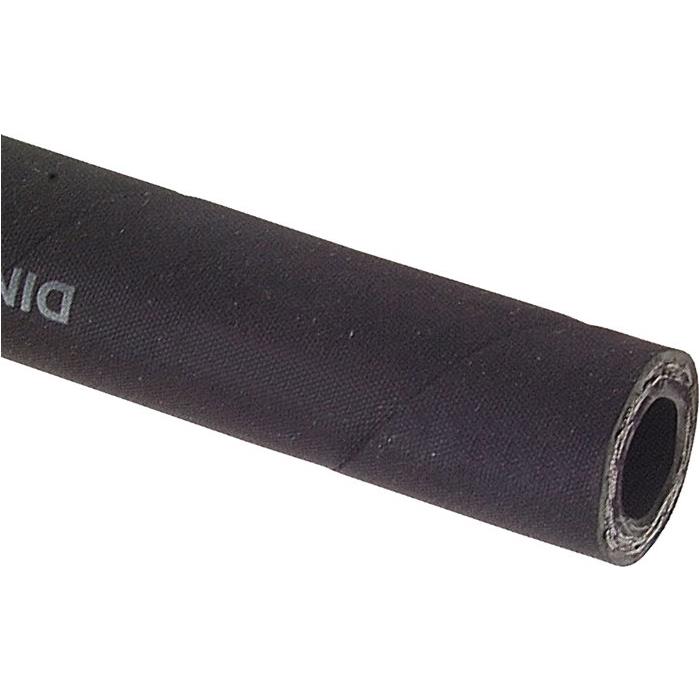

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)8Schlauch Ø innen (mm)7,9Schlauch Ø außen (mm)16,3Betriebsdruck (bar)350Berstdruck (bar)1480min. Biegeradius (mm)60Size Kenngröße5Gewicht430 g / Stk.

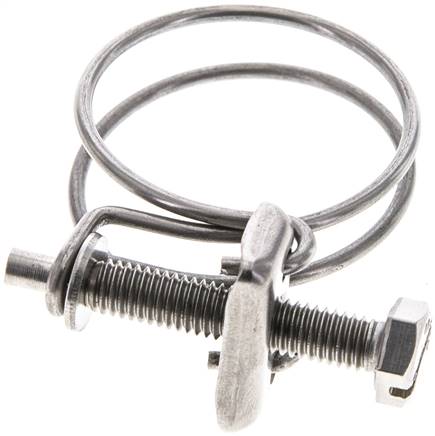

SSDS36ES Drahtschlauchschelle 33 - 36mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)33 - 36Gewicht22 g / Stk.

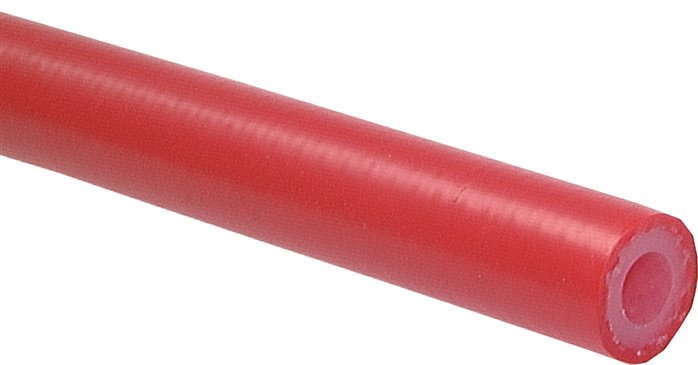

Ausführung:Innenseele transparent, Außenhaut rot (talkumiert), Gewebeeinlage aus Polyester, 70° Shore-Härte (? 5°), Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-50°C bis +180°C (kurzzeitig +200°C)Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)6 x 12Betriebsdruck (bar)13Berstdruck (bar)40Gewicht105 g / Stk.

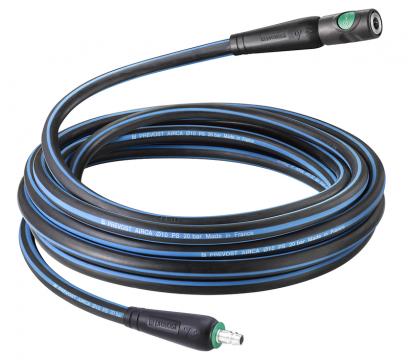

Schlauchverlängerungen AIRCA mit Sicherheitsschnellkupplungen prevoS1Technische Daten:Ø Innen./Außen. (mm)13 x 22Länge (m)20ProfilISO 6150 BKupplungISI 08NippelIRP 08Ausgestattet mitSchutzLänge (mm)0Breite (mm)0Höhe (mm)0Gewicht (kg)0

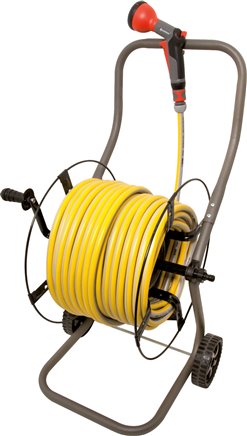

Lieferumfang:Aufroller gem. Beschreibung ohne SchlauchWeitere Eigenschaften:BeschreibungFahrbarer Schlauchwagen in Metallausführung, Stahlrohr pulveAufrollbare Schlauchlänge70 mtr. (1/2-Schlauch)EingangKupplungsstecker (GARDENA-System)AusgangKupplungsstecker (GARDENA-System)Gewicht5 kg / Stk.

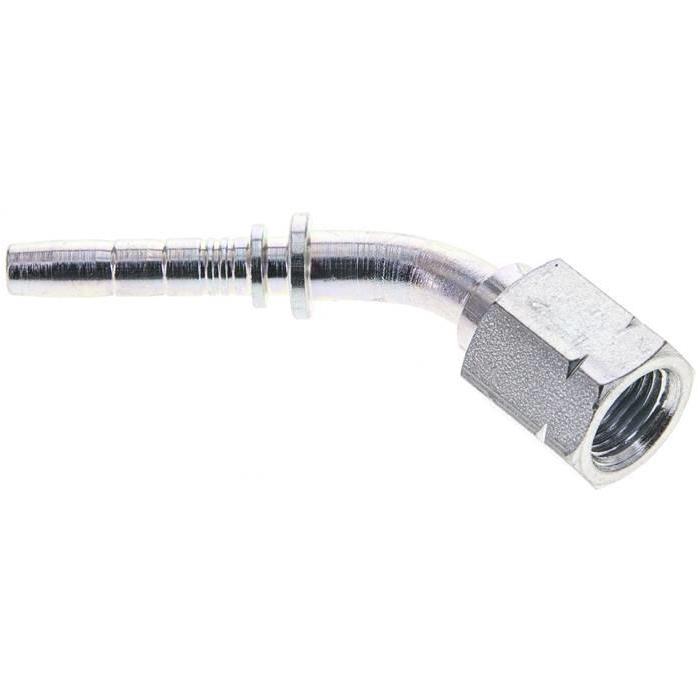

1.343-5-4A Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20DN (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht41 g / Stk.

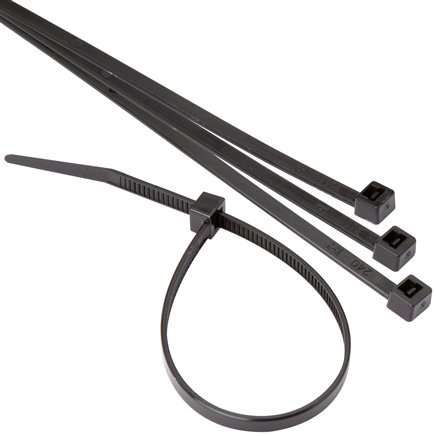

Werkstoffe:PA 66 (Nylon)Temperaturbereich:-40°C bis +85°C (kurzzeitig max. +110°C)Zulassungen:UL 94 V2, DNV-GL, Typ schwarz zusätzlich UV-Beständigkeit gem. ISO 4892Verpackungseinheit:100 Stk.Weitere Eigenschaften:FarbeschwarzBandlänge (mm)750Bandbreite (mm)7,5max. Bindebereich Ø (mm)200Gewicht10 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
