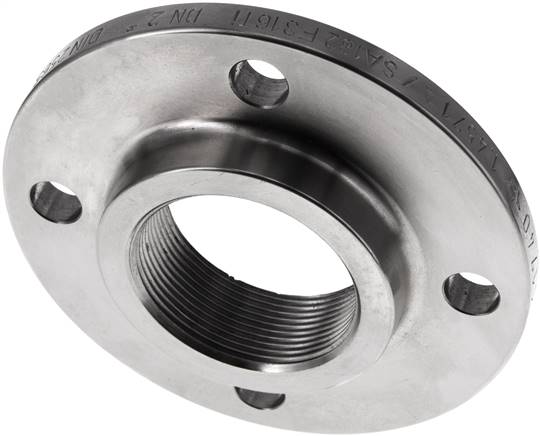

Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN6 (DIN/EN)GRp 2"DN (mm)50PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)140H (mm)28k (mm)110d (mm)14Gewicht1,4 kg / Stk.

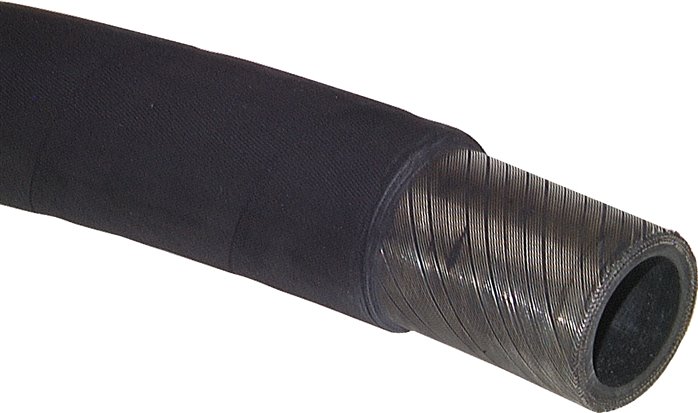

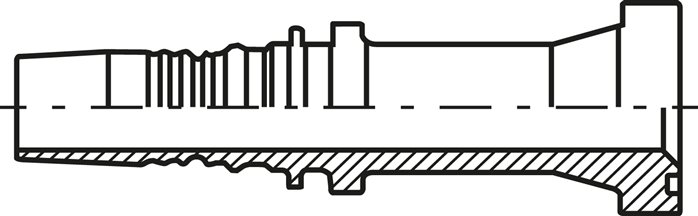

Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFC (gerade)Anschlussgröße63,5 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, CAT-Baureihe, H=14,3Gewicht1,1 kg / Stk.

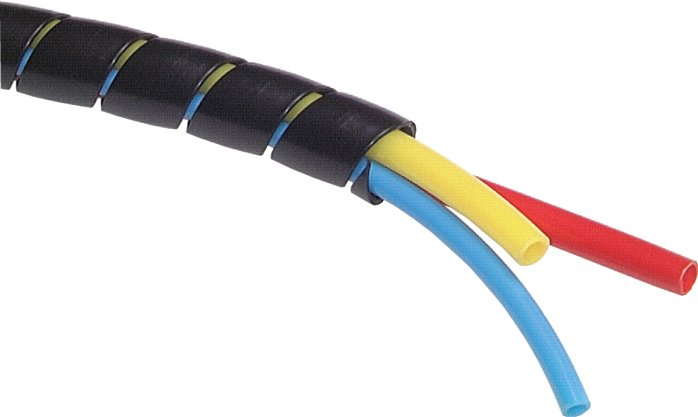

Werkstoffe:HD-PE, spiralisiert extrudiert, abgerundete Kanten, beständig gegen Ozon, Witterung und UV-StrahlungAnwendung:Bündeln von Schläuchen, Scheuerschutz an HydraulikschläuchenTemperaturbereich:-50°C bis +100°CWeitere Eigenschaften:Außen Ø (mm)50Innen Ø (mm)44,0Bündelbereich (mm)43 - 55Wendelbreite (mm)31,0Rollenlänge (m)25Gewicht330 g / Stk.

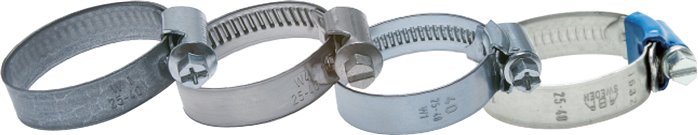

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:Werkstoff1.4401/1.4571* (W5) (NORMA)AusführungStandardØ Spannbereich (mm)80 - 100SW (mm)7Gewicht45 g / Stk.

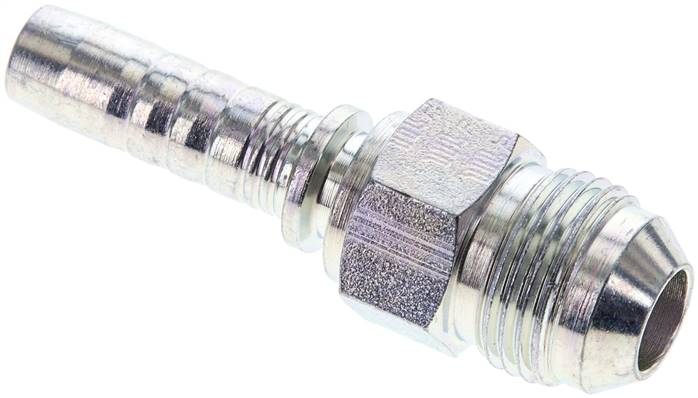

1.370-8-6A Pressanschluss AGJ (gerade), UNF 3/4"-16Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 3/4-16DN (mm)10BeschreibungJIC-Außengewinde 74° Dichtkegel (UNF/UN-Gewinde)Gewicht55 g / Stk.

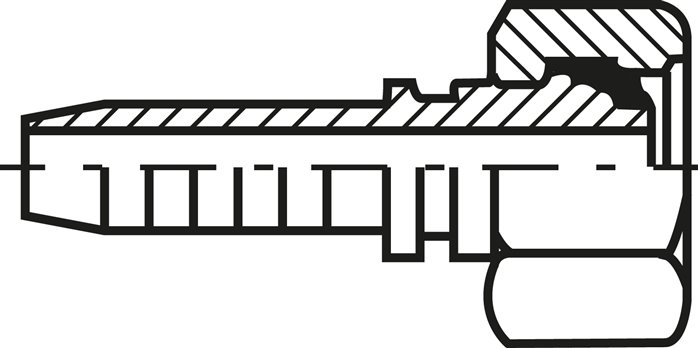

1.081-10ES ES-Pressanschluss DKO-S (gerade), M 30 x 2 (20 S)Weitere Eigenschaften:BauformDKO-S (gerade)AnschlussgrößeM 30 x 2 (20 S)NW (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht185 g / Stk.

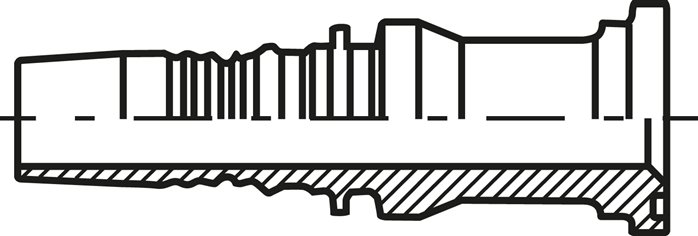

5.471-20ES ES-4SH-Pressanschluss SFS (90°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)NW (mm)31BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)12Schlauch Ø innen (mm)12,7Schlauch Ø außen (mm)24,2Betriebsdruck (bar)420Berstdruck (bar)1750min. Biegeradius (mm)175Size Kenngröße8Gewicht900 g / Stk.

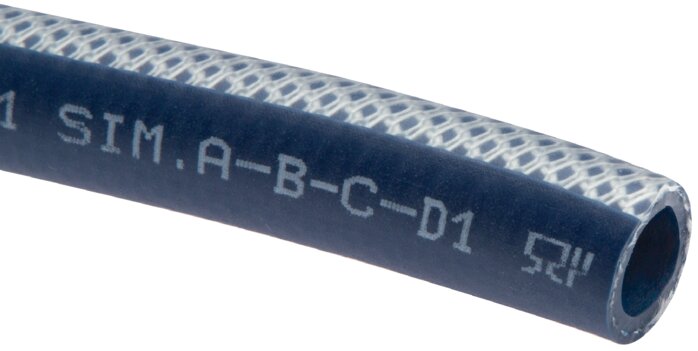

Werkstoffe: Innenseele: TPE, Außendecke: TPE, Gewebeeinlage: Polyesterfaden, geprüft nach KTW A & DVGW-W270, entspricht den Anforderungen der Verordnungen (EG) 1935/2004 & (EU) 10/2011 (Simulanzien A, B, C und D1). Temperaturbereich: -30°C bis +70°C Einsatzbereich: Trinkwasserschlauch hochflexibel, einsetzbar bei Volksfesten, Messeveranstaltungen und Schankanlagen sowie in der kommunalen Wassernotversorgung. Verwendbar für die Durchleitung von Trinkwasser, Säften, Weinen, Bier, alkoholische Lebensmittel bis 50 Vol%, Öl-Wasser-Emulsionen, Milch. Weitere Eigenschaften: Schlauch Ø innen (mm) 12,3 (1/2") Schlauch Ø außen (mm) 17,5 min. Biegeradius (mm) 70 Betriebsdruck [bar] 10 Berstdruck [bar] 30 Gewicht 125 g / m Rollenlänge [m] 50

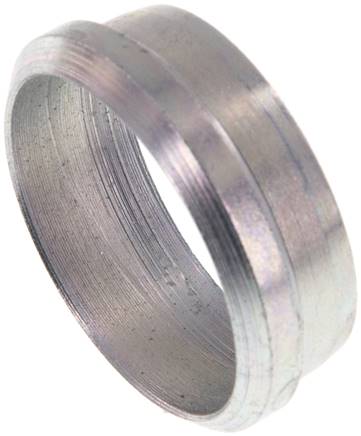

1.170-16ES ES-Pressanschluss CEL (gerade), M 36 x 2 (28 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 36 x 2 (28 L)NW (mm)25BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht185 g / Stk.

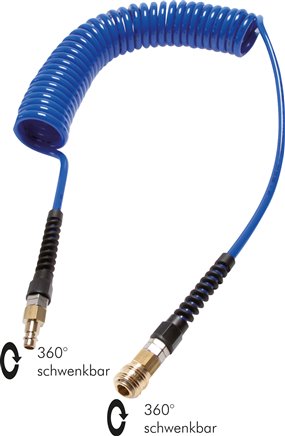

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)3,0Schlauch Ø außen x innen (mm)9,5 x 6,3Wickel Ø innen (mm)41Gewicht440 g / Stk.

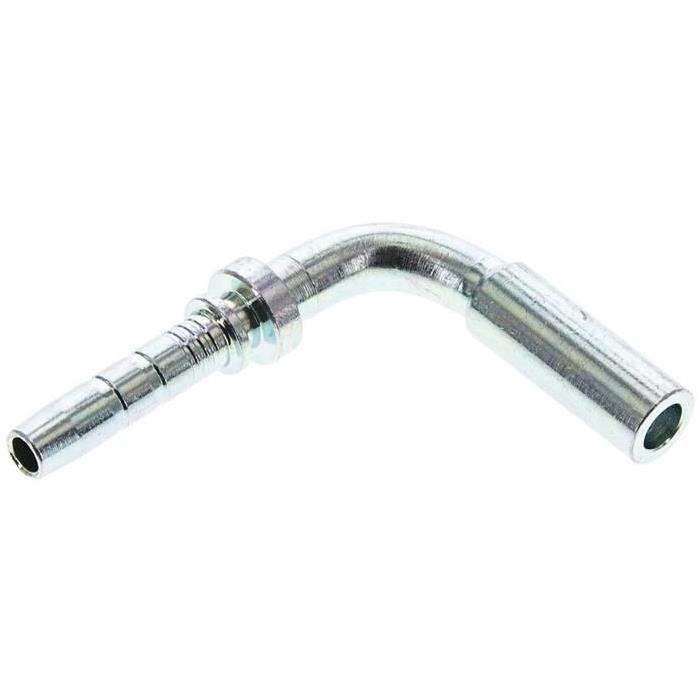

1.129-4A Pressanschluss RSS (90°), 10 SWeitere Eigenschaften:BauformRSS (90°)Anschlussgröße10 SDN (mm)6BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht29 g / Stk.

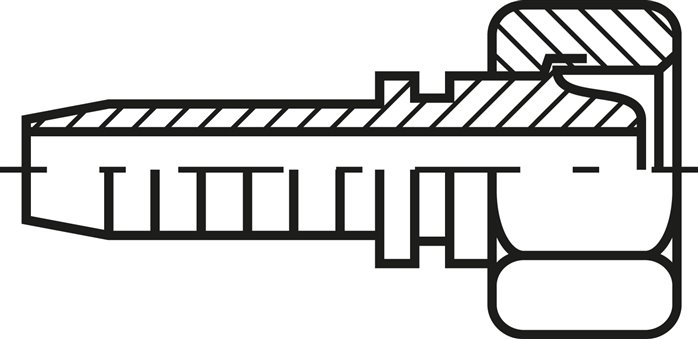

1.041-3-4ES ES-Pressanschluss DKL (gerade), M 12 x 1,5 (6 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 12 x 1,5 (6 L)NW (mm)6BeschreibungUniversal-Dichtkopf mit Überwurfmutter, passend auf 60°-StutGewicht20 g / Stk.
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)8 x 6Farbe*gelbBetriebsdruck (bar)16min. Biegeradius (mm)35Gewicht2,4 kg / Stk.
1.203-8ES ES-Pressanschluss DKR (gerade), G 1/2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 1/2"NW (mm)12BeschreibungBSP-Dichtkopf mit ÜberwurfmutterGewicht80 g / Stk.

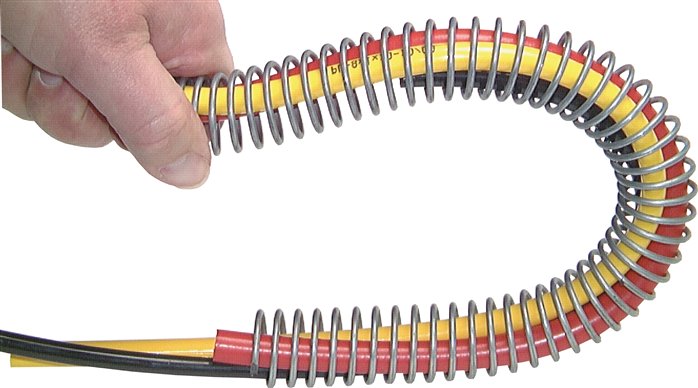

Anwendung:Zur Bündelung von mehreren Schläuchen oder als Scheuerschutz für Schäuche bei schwierigen Einbausituationen, z.B. vom LKW zum Aufliegerkipper, sowie an Baggern zum Greifer, verwenden.Rollenlänge:10 mtr.Weitere Eigenschaften:Innen Ø (mm)41,0Draht Ø (mm)3Gewicht950 g / Stk.

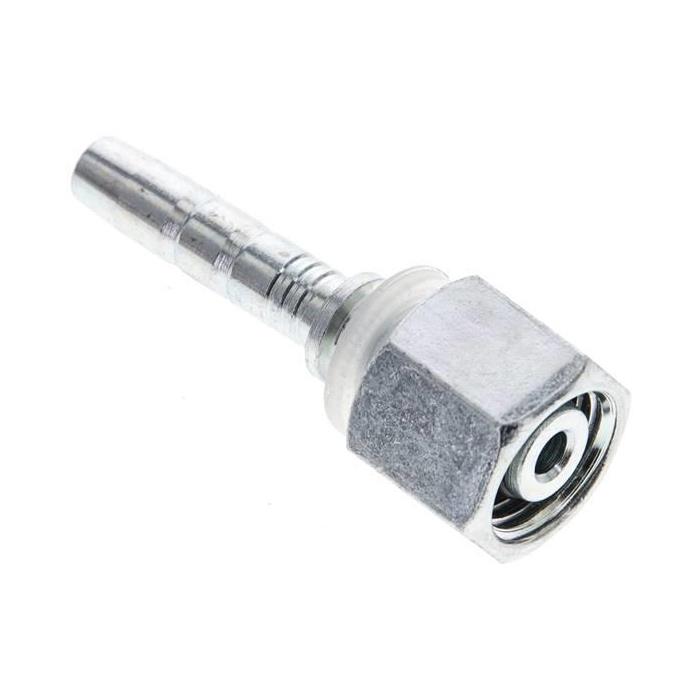

1.051-4A Pressanschluss DKO-L (gerade), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 14 x 1,5 (8 L)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht28 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße44,5 (1)DN (mm)25BeschreibungSAE-Flansch, Standard-Baureihe, 3000 PSIGewicht470 g / Stk.

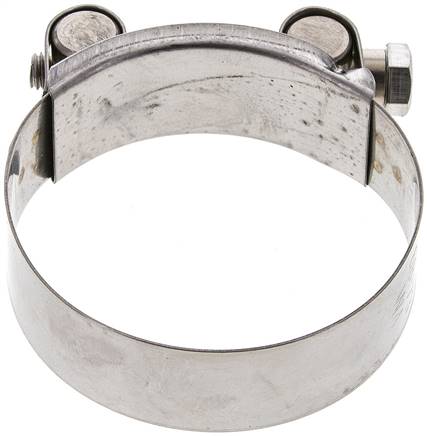

Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 68 - 73 mm, Bandbreite 24 mm, empf. Anzugsdrehmoment 18,0 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite24 mmSpannbereich min.68 mmSpannbereich max.73 mmempf. Anzugsdrehmoment18 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

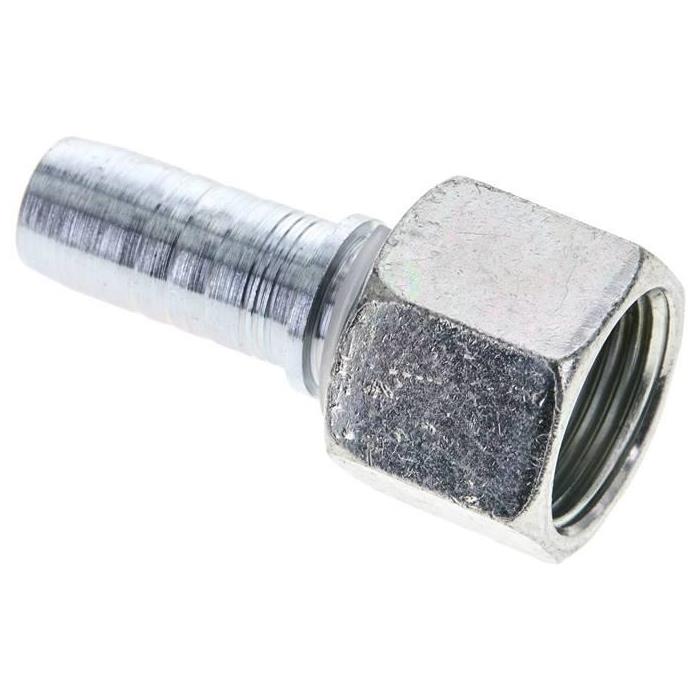

1.313-12-10A Pressanschluss DKJ (gerade), UN 1-1/16"-12Weitere Eigenschaften:BauformDKJ (gerade)AnschlussgrößeUN 1-1/16-12DN (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht130 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht11 g / Stk.

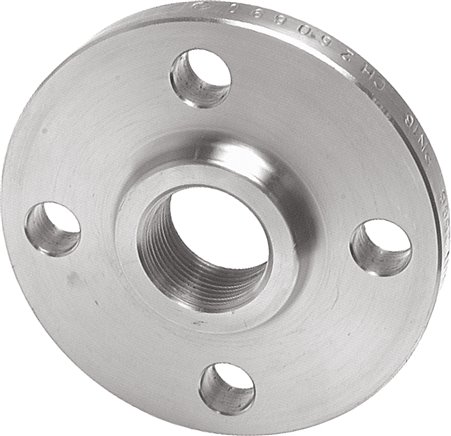

Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN40 (DIN/EN)GRp 1"DN (mm)25PN (bar)40NormEN 1092-1 (Typ 13)A (mm)115H (mm)28k (mm)85d (mm)14Gewicht1,3 kg / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)11,6 x 9FarbeschwarzBetriebsdruck (bar)8min. Biegeradius (mm)35Gewicht50 g / Stk.

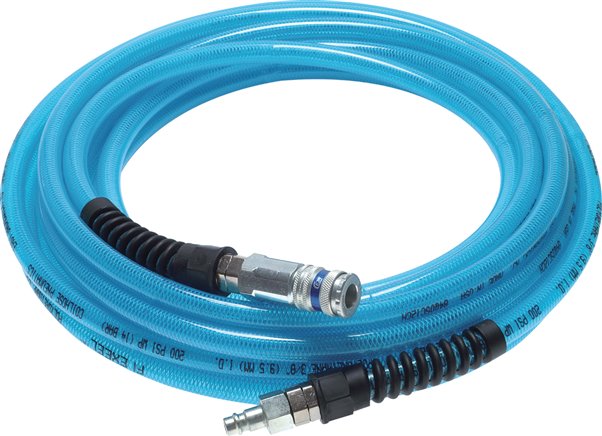

Werkstoffe:Schlauch: Hydrolysebeständiger, gewebeverstärkter Polyether-Polyurethanschlauch höchster Qualität. Kupplungsstecker: Stahl, CEJN-Sicherheitskupplungsdose: Stahl / Messing vernickeltBetriebsdruck:14 barTemperaturbereich:-20°C bis +70°CVorteile:•Polyurethanschlauch mit extremer Abriebfestigkeit und Flexibilität auch bei niedrigen Temperaturen, •Schlauch aus Polyurethan, Knickschutz aus Thermoplast - vermeidet Kratzer beim Scheuern, •langlebige CEJN-Sicherheitskupplung mit robustem Stahlstecker, •Schlauchenden sind mit Außengewinde und Knickschutz versehen - Kupplung und Stecker können leicht getauscht werden*Kupplungsstecker und Sicherheitskupplungsdose liegen lose bei, **wird ohne Knickschutz geliefert.Weitere Eigenschaften:Ausführungmit Kupplungsset*Schlauch Ø innen (mm)11,5Schlauch Ø außen (mm)18Schlauchlänge (m)10Anschlussgewinde (Außengewinde)G 1/2"Gewicht2 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
