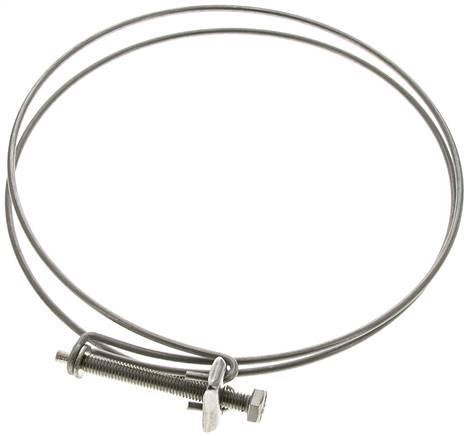

SSDS155ES Drahtschlauchschelle 148 - 155mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)148 - 155Gewicht65 g / Stk.

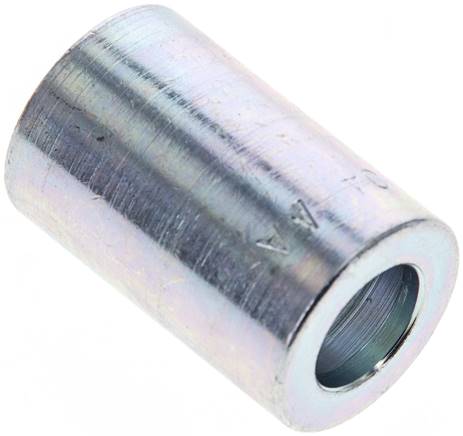

731-04A Pressanschluss Hülse 3 TE (nicht geschält), 19,3 x 30,0 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße19,3 x 30,0 (Da x L)DN (mm)6BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht20 g / Stk.

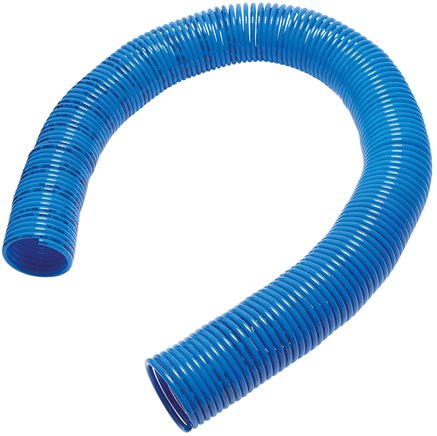

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)12 x 9FarbegrünBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378

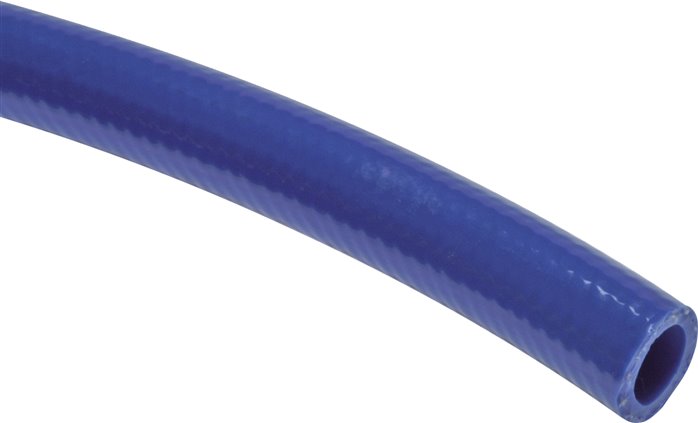

Achtung:Diese Schläuche sind speziell für CEJN-Stream-Line-Armaturen gefertigt. Kupplungsdosen und -stecker des Stream-Line-Programmes finden Sie bei den Kupplungen.Werkstoffe:Polyester-Polyurethan, Gewebeeinlage: PolyesterfadenTemperaturbereich:-30°C bis +60°CRollenlänge:50 mtr.*ohne Gewebeeinlage, **nicht Fabrikat CEJNWeitere Eigenschaften:AusführungCEJNSchlauch Ø außen x innen (mm)10 x 6,5Betriebsdruck (bar)16min. Biegeradius (mm)27Gewicht70 g / Stk.
1.420-20-16ES ES-Pressanschluss SFL (gerade), 50,8 (1-1/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße50,8 (1-1/4)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI
1.260-6ES ES-Pressanschluss AGR (gerade), G 3/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/8"NW (mm)10BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht55 g / Stk.

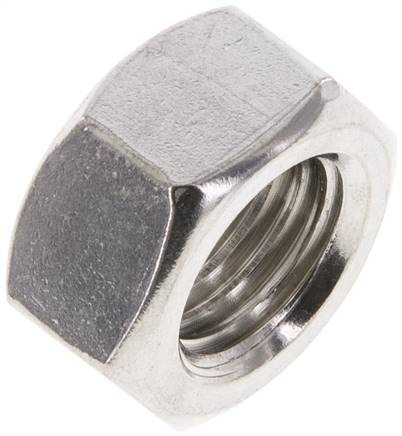

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungMutterGewindeM 20Gewicht55 g / Stk.

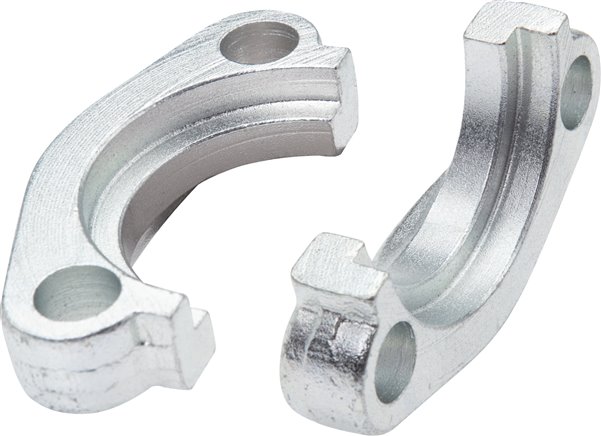

Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild1-1/2-SAE (3000 PSI)für Flansch Ø (mm)60,3D (mm)94C (mm)69,9L (mm)13,50Betriebsdruck* Schrauben 8.8 (bar)200passende Schrauben 8.8912-M12X35Betriebsdruck* Schrauben 10.9 (bar)200passende Schrauben 10.9912-M12X35 12.9Gewicht460 g / Stk.

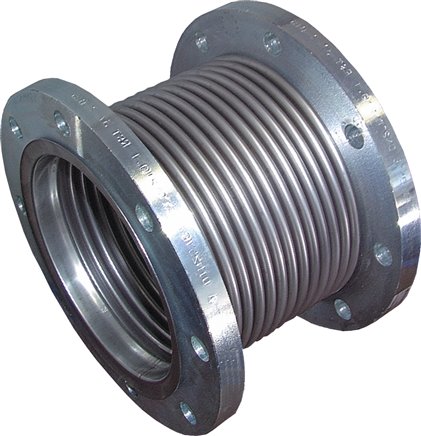

Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN25-PN16 (EN)AusführungStandardDN (mm)25PN (bar)16Axial-Stauchung (mm)13Axial-Streckung (mm)13Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)125D (mm)115Anzahl Löcher4Gewicht2,4 kg / Stk.
1.252-12ES ES-Pressanschluss DFR (gerade), G 3/4"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 3/4"NW (mm)19BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht130 g / Stk.

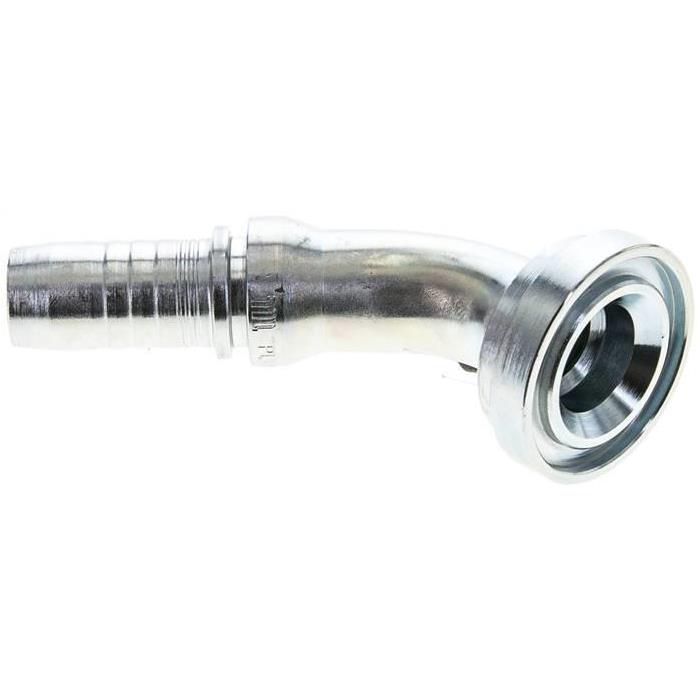

1.450-16-12A Pressanschluss SFL (45°), 44,5 (1")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße44,5 (1)DN (mm)19BeschreibungSAE-Flansch, Standard-BaureiheGewicht250 g / Stk.

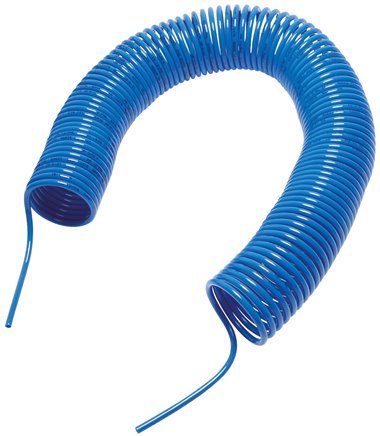

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)4 x 2,5FarbegrünBetriebsdruck (bar)23Wickel Ø innen (mm)30NormDIN 73378Gewicht80 g / Stk.
1.343-5ES ES-Pressanschluss DKJ (45°), UNF 1/2"-20Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 1/2-20NW (mm)8BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)
1.353-4ES ES-Pressanschluss DKJ (90°), UNF 7/16"-20Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/16-20NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht35 g / Stk.

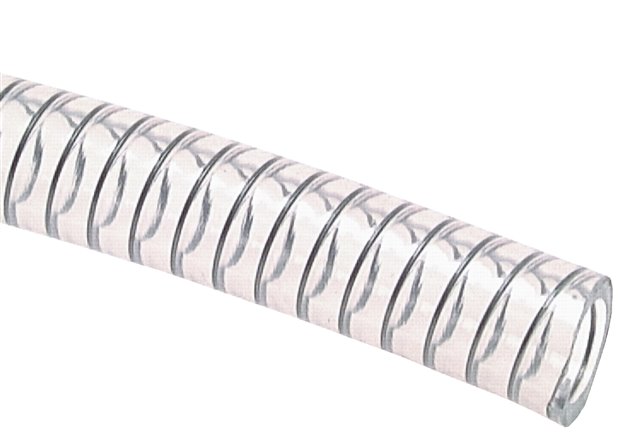

Werkstoffe:PVC, transparent mit eingearbeiteter Federstahlspirale, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B, C & D1)Temperaturbereich:-10°C bis +65°CAnwendung:Durch die glatte Innenwandung geeignet für Transport von flüssigen und festen Medien bei hohem Vakuum und hohem Druck. Durch die Transparenz ist eine gute optische Kontrolle der Vorgänge im Schlauch während des Arbeitsvorganges möglich.Rollenlänge:30 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)60min. Biegeradius (mm)150Wandstärke (mm)6,0Betriebsdruck (bar)-0,8 bis 3Gewicht1,7 kg / Stk.

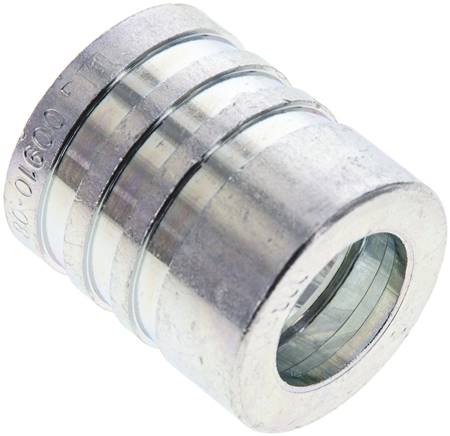

120-08A Pressanschluss Hülse 2 SN & 4 SP (geschält), 30 x 34 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN & 4 SP (geschält)Anschlussgröße30 x 34 (Da x L)DN (mm)12BeschreibungPressfassung für Schlauch 2 SN (EN 853) und 4 SP (EN 856) (gGewicht65 g / Stk.
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für alle Anwendungen, bei denen hohe Korrosionsfestigkeit gefordert istMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 316 (1.4401) mit vollrunden Kanten und hoher Korrosionsfestigkeit*Verpackungseinheit: 100 Stk.Weitere Eigenschaften:AusführungBand (30,5 mtr. Rolle)Breite (mm)6,4 (1/4)Dicke (mm)0,51Zerreißkraft (N)1.780Schlaufe*C452Gewicht900 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)10 x 8FarbenaturBetriebsdruck (bar)8min. Biegeradius (mm)45Gewicht4 kg / Stk.

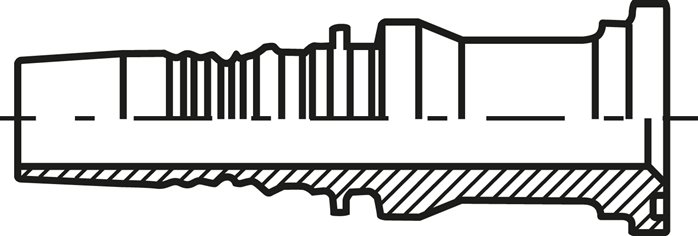

5.471-20-16ES ES-4SH-Pressanschluss SFS (90°), 54,0 (1-1/4")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße54,0 (1-1/4)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)6 x 4FarbeblauBetriebsdruck (bar)27Wickel Ø innen (mm)60NormDIN 73378Gewicht85 g / Stk.

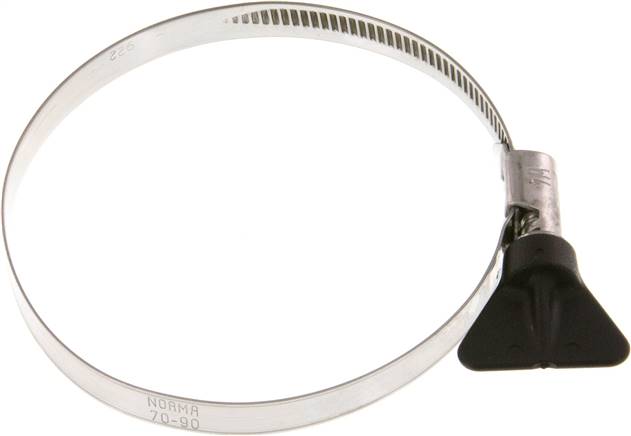

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)70 - 90SW (mm)7Gewicht27 g / Stk.

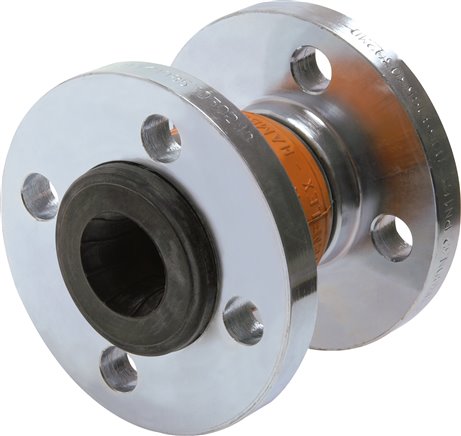

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN25-PN16 (DIN)Ausführung BalgEPDMDN (mm)25PN (bar)16Axial-Stauchung (mm)20Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)100B (mm)16D (mm)115Di (mm)22 ? 2Gewicht2,2 kg / Stk.
Werkstoffe:Synthetischer Innen- und AußengummiTemperaturbereich:-40°C bis +121°CEinsatzbereich:HochdruckhydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft*, Wasser, Schmier- und Kraftstoffe, BioöleLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.*Schlauch muss geprickt werdenWeitere Eigenschaften:DN (mm)16Schlauch Ø innen (mm)16,0Schlauch Ø außen (mm)27,6Betriebsdruck (bar)380Berstdruck (bar)1600min. Biegeradius (mm)200Size Kenngröße10Gewicht1,6 kg / Stk.
