Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% Polyestergarn, Storz-Kupplung: Aluminium (geschmiedet) mit drehbarer NBR-DichtungTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:16 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORMHinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Farberot, Klasse 2Schlauch Ø innen (mm)75Schlauchlänge (m)15Storz-Alukupplung75-BKnaggenabstand89Gewicht8 kg / Stk.
861450200 45°-Schlauchnippel Rohr 4, Schl. 3 - 4mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)2Schlauch Ø innen (mm)3 - 4Rohr Ø außen (mm)4Gewicht3.5 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)8 x 6GewindeG 1/4"Betriebsdruck (bar)19FarbegelbWickel Ø innen (mm)80NormDIN 73378Gewicht290 g / Stk.

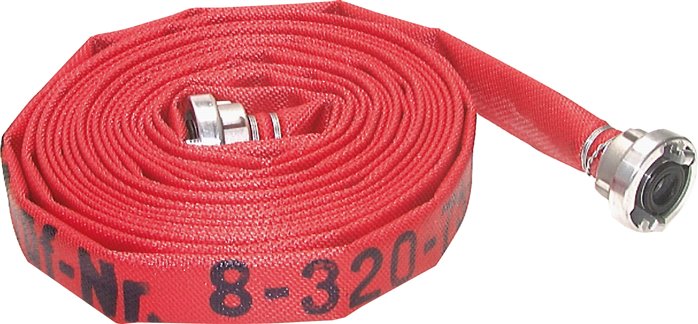

Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% PolyestergarnTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:17 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORM*andere Längen auf AnfrageWeitere Eigenschaften:Farberot, Klasse 2Schlauch Ø innen (mm)75Rollenlänge* (m)20Gewicht450 g / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN20-PN16 (EN)AusführungFlansche und Balg aus 1.4404DN (mm)20PN (bar)16Axial-Stauchung (mm)8,5Axial-Streckung (mm)8,5Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)108D (mm)105Anzahl Löcher4Gewicht2,1 kg / Stk.

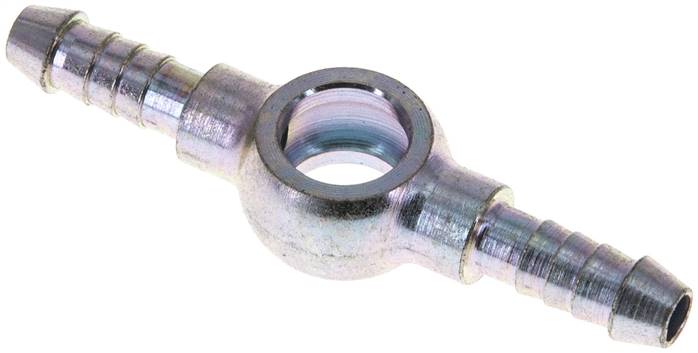

Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)4Schlauch Ø innen (mm)5 - 6Ø Ring (mm)10für GewindeM 10 x 1Gewicht14 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)4,3 x 3FarbeschwarzBetriebsdruck (bar)12min. Biegeradius (mm)15Gewicht950 g / Stk.
1.180-6ES ES-Pressanschluss CES (gerade), M 22 x 1,5 (14 S)Weitere Eigenschaften:BauformCES (gerade)AnschlussgrößeM 22 x 1,5 (14 S)NW (mm)10BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, schweGewicht55 g / Stk.
1.451-16ES ES-Pressanschluss SFS (45°), 47,6 (1")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße47,6 (1)NW (mm)25BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

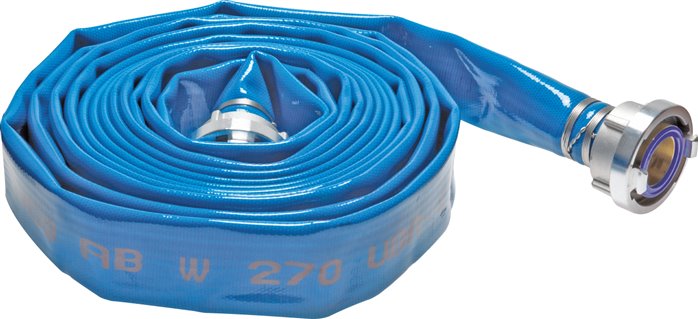

Werkstoffe:Thermoplastisches Polyurethan, Gewebe: 100% Polyestergarn, Storz-Kupplung: Knagge: Aluminium (geschmiedet), drehbarer Messingstutzen mit Silikon-Dichtung (KTW-zugelassen)Temperaturbereich:-30°C bis +60°C (KTW-Zulassung Kategorie "A" bis max. +23°C)Betriebsdruck:16 bar (Berstdruck: 50 bar)Eigenschaften:Trinkwasserschlauch, alterungs- und ozonbeständig, hohe AbriebfertigkeitNormen / Zulassungen:KTW-Empfehlung Kategorie "A" (Kaltwasser bis max. +23°C), DVGW-W270Hinweis:Achtung! Beachten Sie unbedingt die in unserer Dokumentation aufgeführten Hinweise zur Pflege und korrekten Verwendung von Flachschläuchen!Weitere Eigenschaften:Schlauch Ø innen (mm)75Schlauchlänge (m)5Storz-Alukupplung75-BKnaggenabstand89Gewicht7 kg / Stk.

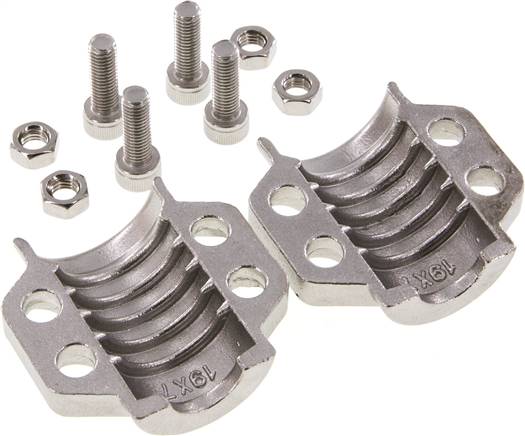

Verwendung:Schalenverschraubungen für Dampfschläuche nach EN ISO 6134Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barAchtung:Bitte beachten Sie die Druckfestigkeit des Schlauches bei der Betriebstemperatur!Lieferumfang:2 Schalenhälften mit 4 SchraubenWeitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen x außen (mm)19x33Ø Spannbereich (mm)32 - 34Gewicht470 g / Stk.

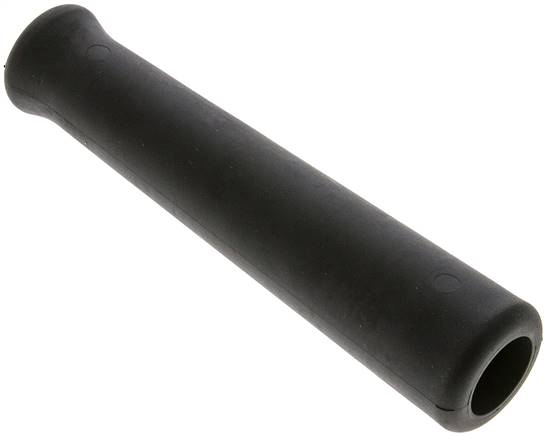

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:BauformGKSDN (mm)10BeschreibungGummiknickschutz für Waschschläuche (schwarz)Gewicht50 g / Stk.
SSDS346ES Drahtschlauchschelle 316 - 346mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)316 - 346Gewicht115 g / Stk.

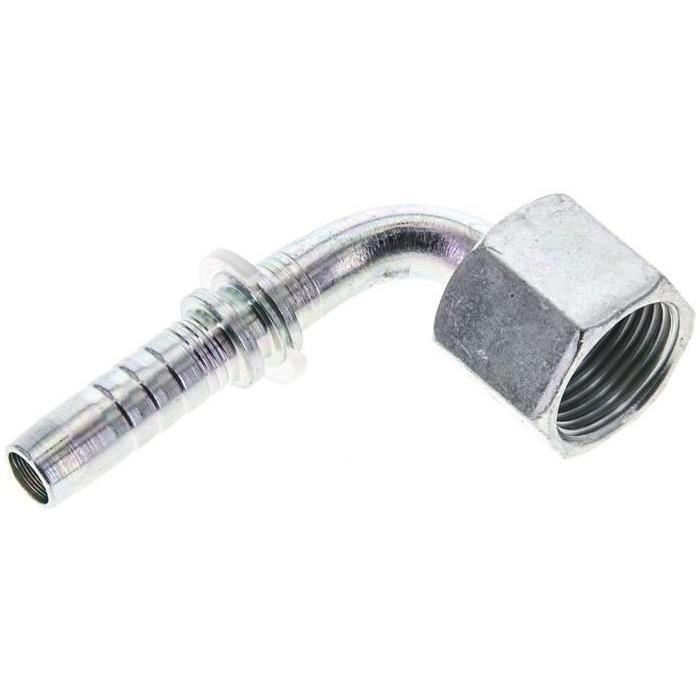

1.355-8-6A Pressanschluss ORFS (90°), UN 13/16"-16Weitere Eigenschaften:BauformORFS (90°)AnschlussgrößeUN 13/16-16DN (mm)10BeschreibungUNF/UN-Gewinde, flachdichtend mit ÜberwurfmutterGewicht70 g / Stk.

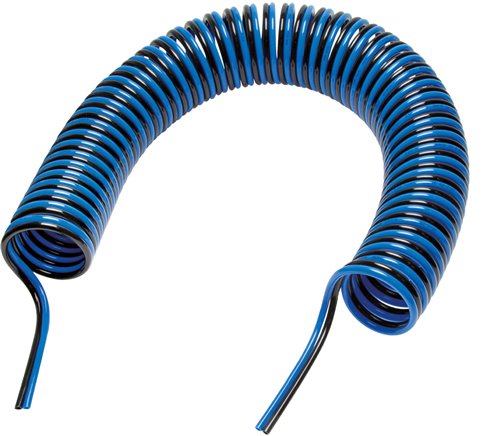

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CFarben:blau - schwarzVorteile:•axiale Abgänge für mehr ArbeitsraumWeitere Eigenschaften:Arbeitslänge (m)15,0Schlauch Ø außen x innen (mm)8 x 6Betriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht1,4 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)8 x 6GewindeG 1/4"Betriebsdruck (bar)19FarberotWickel Ø innen (mm)80NormDIN 73378Gewicht410 g / Stk.

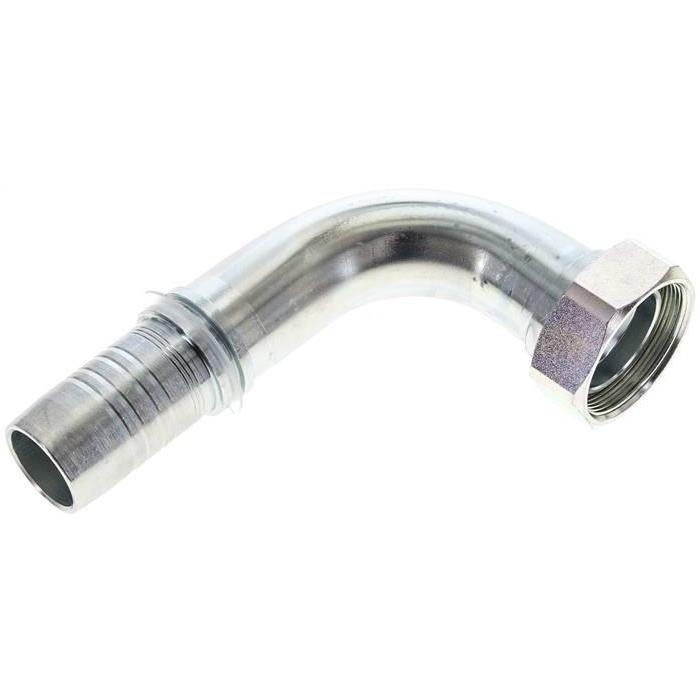

1.019-20A Pressanschluss DKM (90°), M 45 x 1,5Weitere Eigenschaften:BauformDKM (90°)AnschlussgrößeM 45 x 1,5DN (mm)31BeschreibungDichtkopf mit Überwurfmutter passend auf 60°-Stutzen DIN 763Gewicht700 g / Stk.

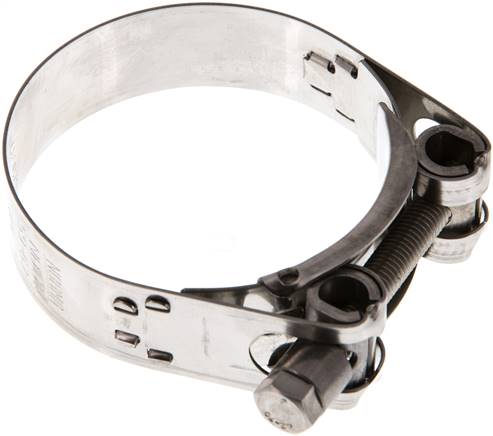

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)59 - 63Bandbreite (mm)20Gewicht75 g / Stk.

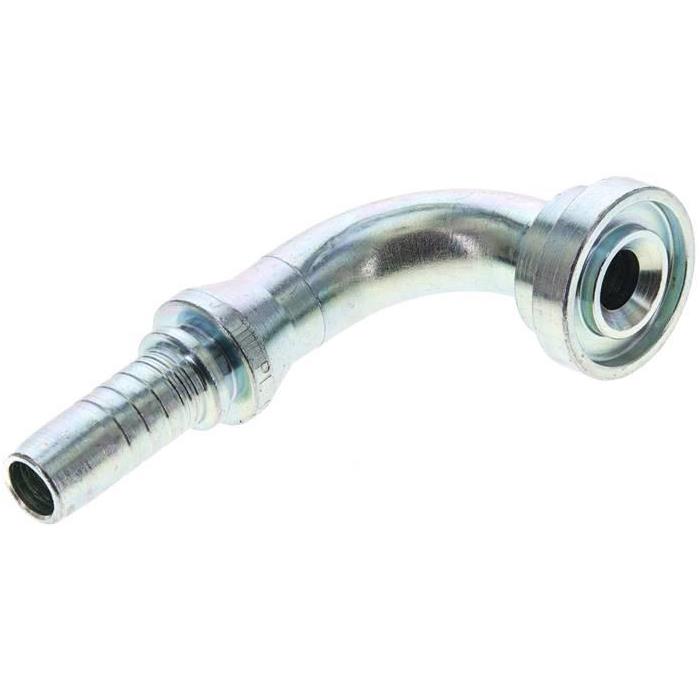

1.470-8A Pressanschluss SFL (90°), 30,2 (1/2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße30,2 (1/2)DN (mm)12BeschreibungSAE-Flansch, Standard-BaureiheGewicht145 g / Stk.

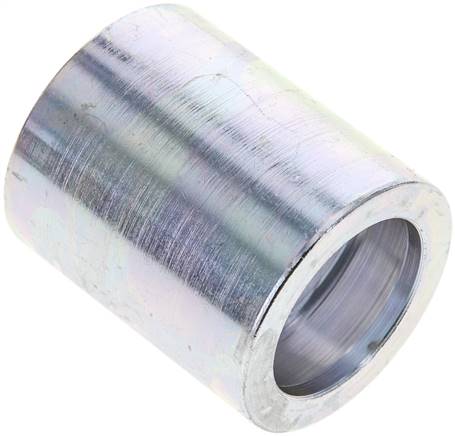

731-16A Pressanschluss Hülse 3 TE (nicht geschält), 43,5 x 51,0 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße43,5 x 51,0 (Da x L)DN (mm)25BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht100 g / Stk.

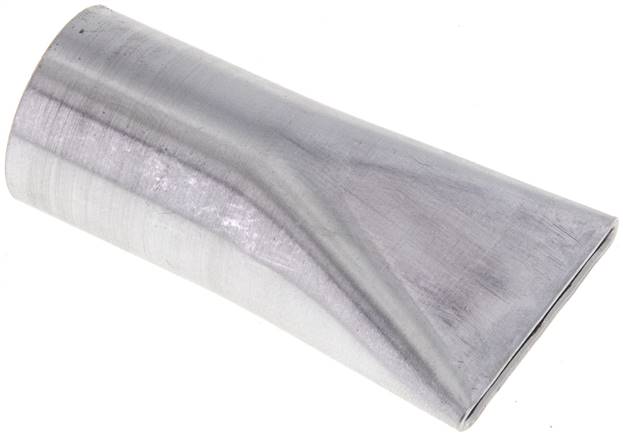

KMSW38-DF Flachdüse Aluminium, M 16 x 1-KühlmittelschlauchWeitere Eigenschaften:AusführungFlachdüse AluminiumAnschlussgewinde (IG)M 16 x 1DN (mm)8Breite x Höhe (mm)26 x 2Gewicht8.8 g / Stk.
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4?Spiral?, aber 4?SH, Schlauchleitung anstatt einer "starren" 6?Spiralleitung.Achtung:Der Schlauch muss auch innen geschält werden!Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße54,0 (1-1/4)DN (mm)31BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht900 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN100-PN40 (DIN/EN)DN (mm)100PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)235b (mm)24k (mm)190d (mm)22Gewicht7 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

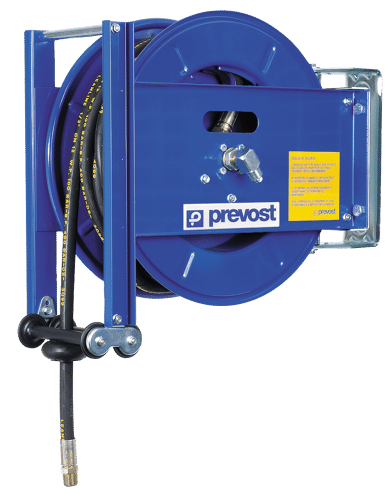

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
