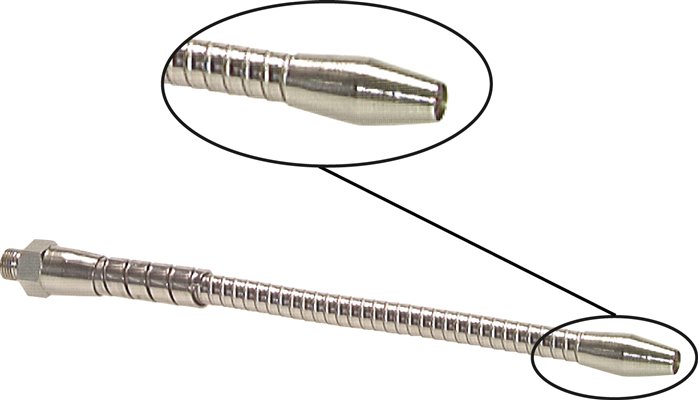

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)400min. Biegeradius (mm)88GewindeG 3/8"DN (mm)8Gewicht410 g / Stk.
1.300-2-4ES ES-Pressanschluss AGN (gerade), NPTF 1/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1/8"NW (mm)6BeschreibungNPTF-Außengewinde, konisch dichtendGewicht18 g / Stk.

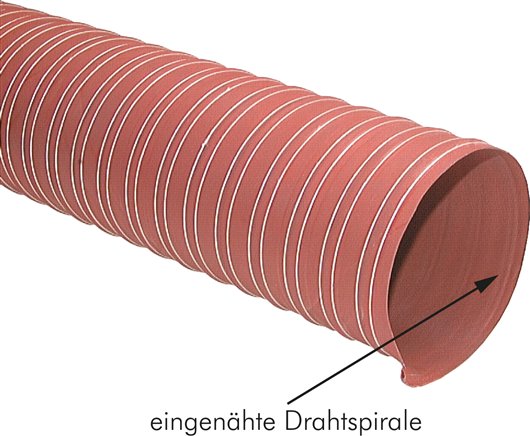

Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen liegender Federspirale, und zusätzlicher Innendecklage. Dadurch ist der Schlauch innen glatt.Temperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)19Betriebsdruck (bar)-0,7 bis 2,5Gewicht95 g / Stk.

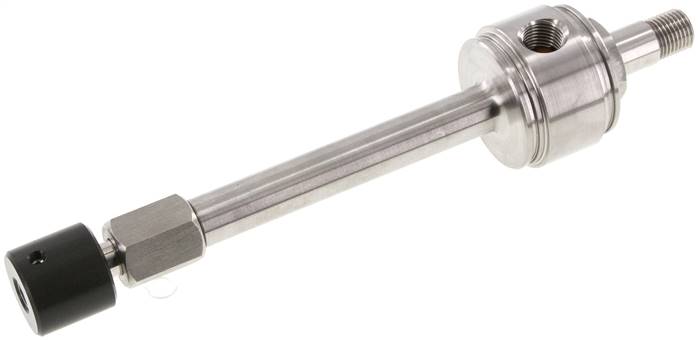

Funktion:Einströmende Druckluft wird durch das VORTEX-Rohr in einen Warmluft- und einen Kaltluftstrom aufgeteilt. Die warme Luft tritt auf der einen, die kalte Luft auf der anderen Seite des Rohres aus. Durch ein Regulierventil lässt sich die Temperaturdifferenz zwischen eintretender Druckluft und austretender Kaltluft einstellen. Bei sinkender Austrittstemperatur verringert sich gleichzeitig die austretende Kaltluftmenge. Es lassen sich Temperaturen von -40°C auf der Kaltluft- und bis zu +110°C auf der Heißluftseite erzeugen. Bei konstanter Lufteintrittstemperatur und Druck kann die Austrittstemperatur mit einer Toleranz von ? 0,6 K eingestellt werden.Werkstoffe:Gehäuse: Edelstahl AISI 303, VORTEX-Generator: KunststoffTemperaturbereich:-20°C bis +120°CBetriebsdruck:1 - 10 bar, optimal: 5 bar (gefilterte, ungeölte Druckluft)Anwendungsbeispiele:•genaue Temperaturregelung, •genaue Anpassung des VORTEX-Rohres an jede Anforderung durch mitgelieferte leicht wechselbare VORTEX-Generatoren, •Kühlung von Lötstellen, Heißkleber oder Klebstoffen, •Kühlung beim Punktschweißen, vermeidet Verfärbungen und Verformungen, •Kühlung von z. B. flüssiger Schokolade in der Lebensmittelverarbeitung, •Kühlung von Kaltform- und Ultraschallwerkzeugen, •Kühlung bei spanabhebender Bearbeitung ohne Kühlmittel (z. B. für Kunststoffe), •Kühlung von Nadeln in Nähmaschinen, •Kühlung von Schneidwerkzeugen, •Thermo-Prüfung elektronischer Komponenten, •SchrumpfpassungenVorteile:•geringe Anschaffungs- und Betriebskosten, •wartungsfrei, •keine beweglichen Bauteile - kein Verschleiß, •für den Betrieb wird nur Druckluft benötigt, keine Elektrizität, •keine Rückstände auf dem gekühltem Gut durch Kühlmittel oder KältesprayWeitere Eigenschaften:LieferumfangVORTEX-Rohr mit rotem GeneratorLufteintrittRp 1/4 (IG)KaltluftaustrittG 1/4 (AG)Baulänge (mm)210Rohr Ø (mm)45Gewicht470 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN32-PN16 (DIN)DN (mm)32PN (bar)16NormDIN 2527A (mm)140b (mm)16k (mm)100d (mm)18Gewicht1,8 kg / Stk.

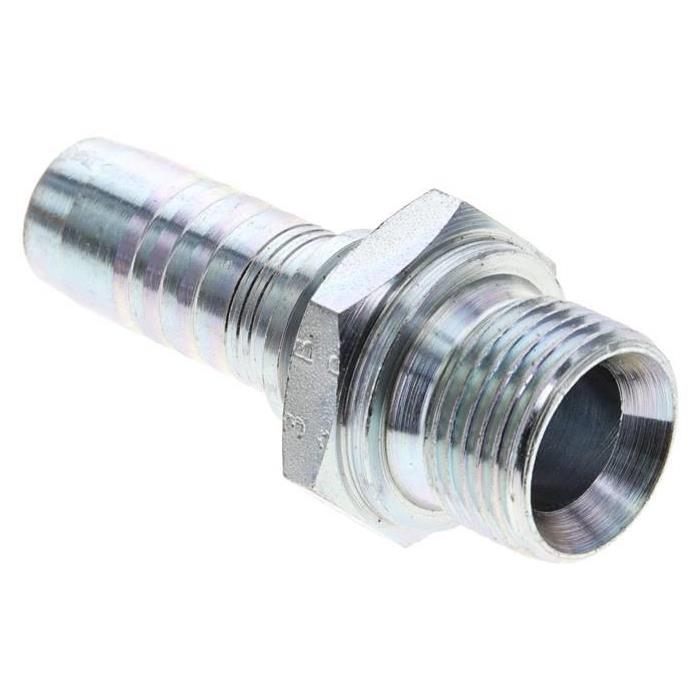

1.260-10A Pressanschluss AGR (gerade), G 5/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 5/8"DN (mm)16BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht100 g / Stk.

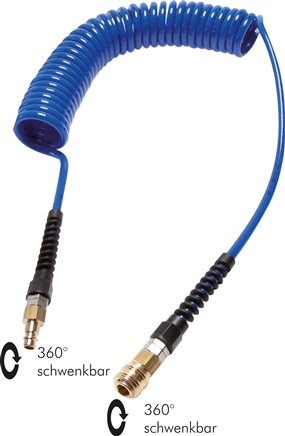

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)10,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)56Gewicht1 kg / Stk.

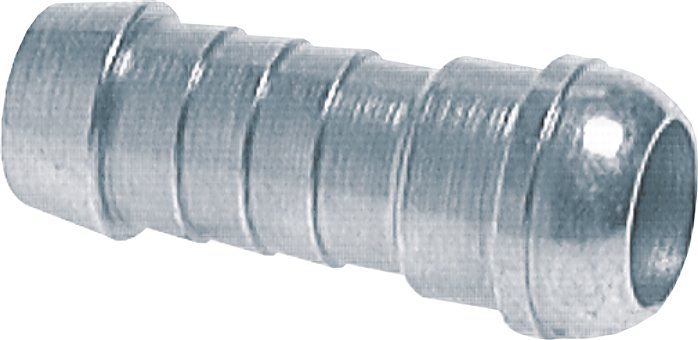

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)10Schlauch Ø innen (mm)11 - 12für Gewinde metrischM 18 x 1,5für Gewinde zölligG 1/2"Bund Ø hinter Dichtkegel (mm)13,5passende Überwurfmutter (metrisch)831 1000passende Überwurfmutter (zöllig)834 1310Gewicht13 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN16 (DIN)DN (mm)25PN (bar)16NormDIN 2527A (mm)115b (mm)16k (mm)85d (mm)14Gewicht1,3 kg / Stk.
5.089-20ES ES-4SH-Pressanschluss DKO (90°), M 52 x 2 (38 S)Weitere Eigenschaften:BauformDKO (90°)AnschlussgrößeM 52 x 2 (38 S)NW (mm)31BeschreibungDichtkopf, Überwurfmutter und O-Ring passend auf 24°-Stutzen
1.471-32ES ES-Pressanschluss SFS (90°), 79,4 (2")Weitere Eigenschaften:BauformSFS (90°)Anschlussgröße79,4 (2)NW (mm)51BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSI

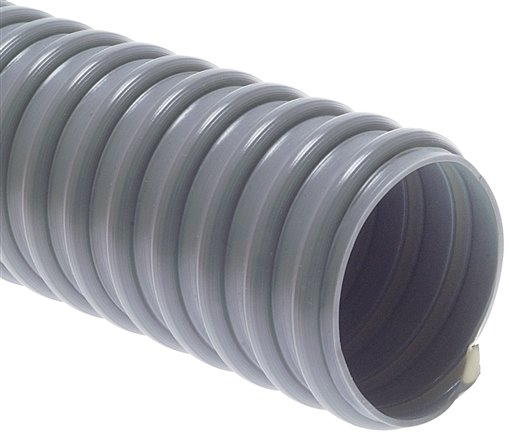

Werkstoffe:Weich-PVC hellgrau, Stützwendel Hart-PVC weiß (innen glatt, außen gewellt)Temperaturbereich:-15°C bis +60°CAnwendung:Als hochflexible Verbindung zwischen Ventilatoren und Arbeitsplätzen, Staubsaugerindustrie, Be- und Entlüftung, Maschinenbau, Klimatechnik. Zur Absaugung von leichten Holz- oder Kunststoffspänen. Auch hervorragend als Kabelschutzschlauch einsetzbar.Weitere Eigenschaften:Schlauch Ø innen (mm)35min. Biegeradius (mm)35Betriebsdruck (bar)-0,5 bis 0Rollenlänge (m)50Gewicht220 g / Stk.

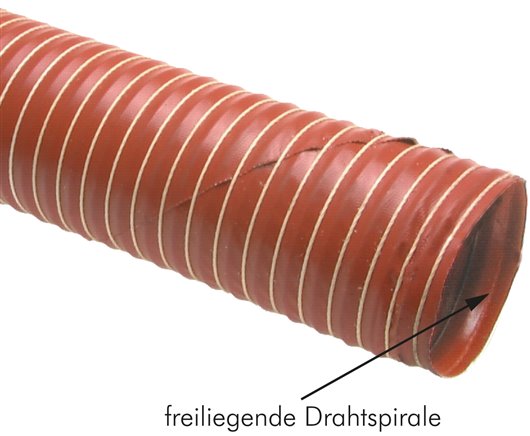

Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen freiliegender FederspiraleTemperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)95Betriebsdruck (bar)-0,27 bis 0,9Gewicht500 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN160 (DIN/EN)DN (mm)25PN (bar)160NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)140b (mm)24k (mm)100d (mm)18Gewicht2,6 kg / Stk.

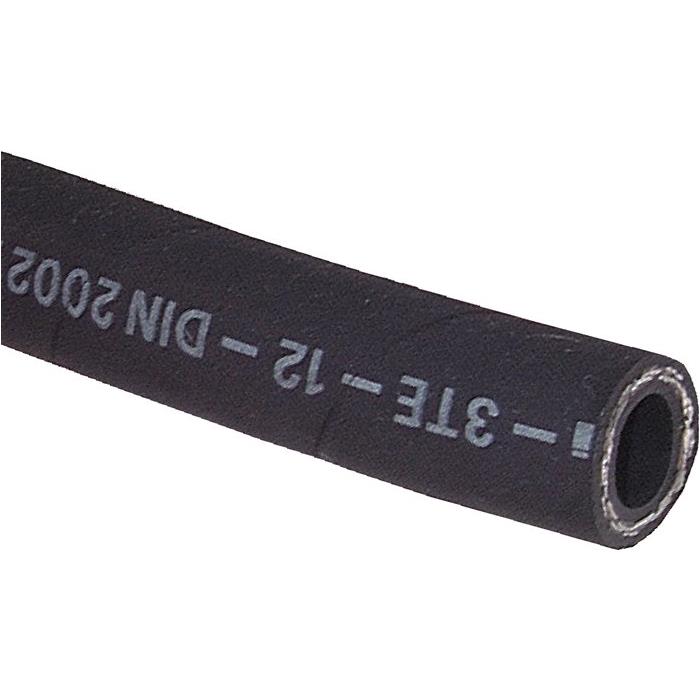

Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)19Schlauch Ø innen (mm)19,0Schlauch Ø außen (mm)28,8Betriebsdruck (bar)70Berstdruck (bar)280min. Biegeradius (mm)130Size Kenngröße12Gewicht500 g / Stk.

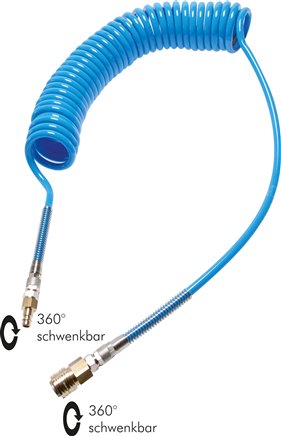

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:Arbeitslänge (m)8,0Schlauch Ø außen x innen (mm)6 x 4Wickel Ø innen (mm)30Gewicht410 g / Stk.

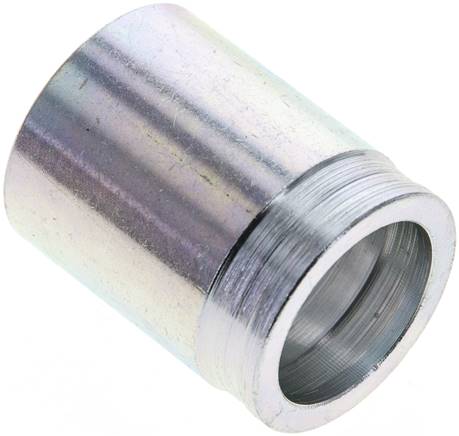

721-12A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 33,0 x 41,7 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße33,0 x 41,7 (Da x L)DN (mm)19BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht60 g / Stk.

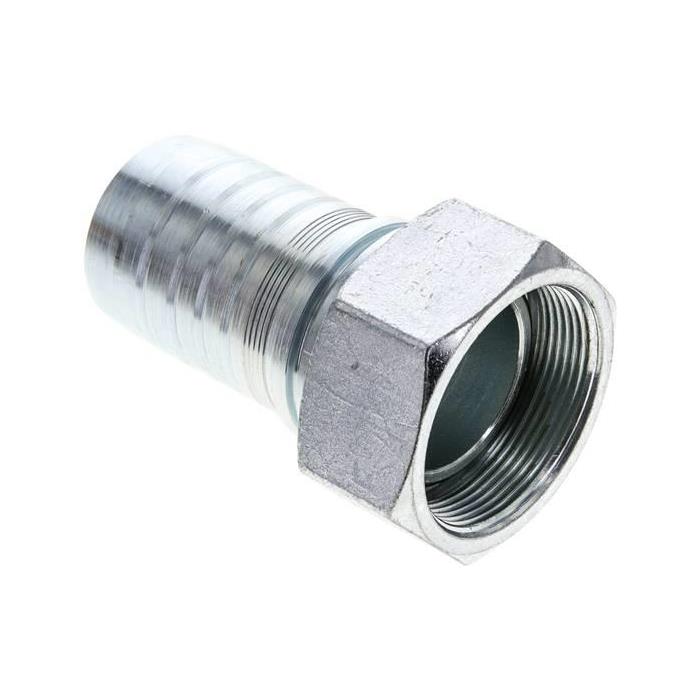

1.203-32A Pressanschluss DKR (gerade), G 2"Weitere Eigenschaften:BauformDKR (gerade)AnschlussgrößeG 2"DN (mm)51BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht950 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)12 x 9FarbenaturBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht500 g / Stk.

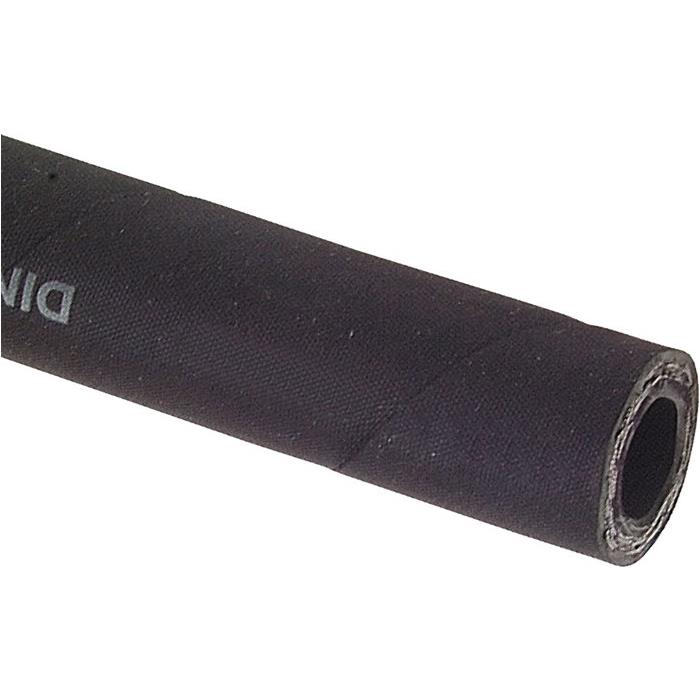

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:Ausführungschwarze OberdeckeDN (mm)51Schlauch Ø innen (mm)50,8Schlauch Ø außen (mm)66,2Betriebsdruck (bar)90Berstdruck (bar)420min. Biegeradius (mm)630Size Kenngröße32Gewicht3,1 kg / Stk.

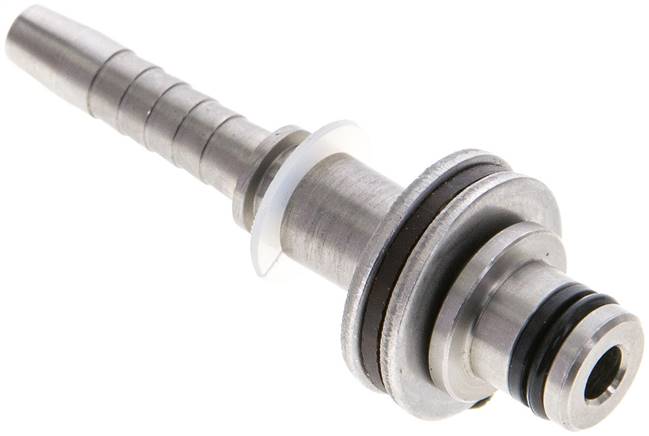

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffStahl verzinktBauformSTWAnschlussgrößeZapfen: Ø 11 mm, Lager: Ø 22 mmDN (mm)6BeschreibungStecknippel für Waschgerätepistole mit Lager als HaltescheibGewicht32 g / Stk.
5.421-16ES ES-4SH-Pressanschluss SFS (gerade), 47,6 (1")Weitere Eigenschaften:BauformSFS (gerade)Anschlussgröße47,6 (1)NW (mm)25BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1/2-SAE (6000 PSI)für Flansch Ø (mm)31,8D (mm)56C (mm)40,5L (mm)8,75Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M8X30Betriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M8X30 12.9Gewicht175 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
