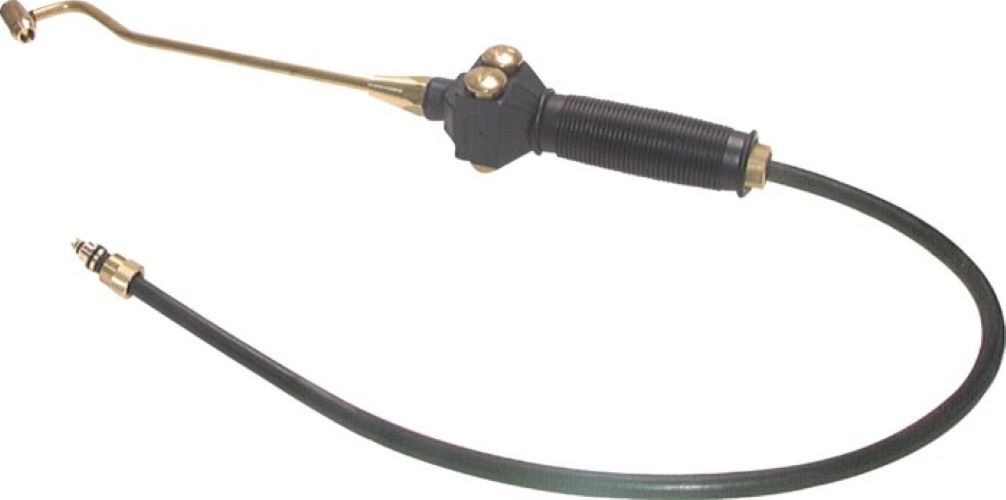

Betriebsdruck: 0 - 10 bar Manometerdurchmesser: 160 mm Eigenschaften: Ausführung Ersatzschlauch mit Handbetätigung Anschluss M 20x1 (AG) Gewicht 850 g

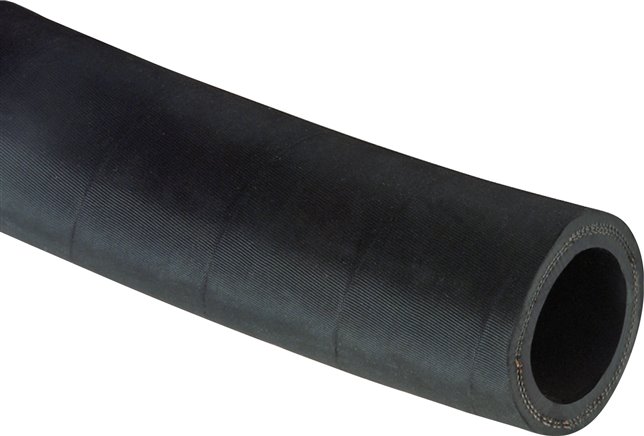

Werkstoffe:Decke: EPDM, schwarz, stoffgemustert und perforiert, Seele: EPDM, schwarz, glattEigenschaften:Gute Beständigkeit gegen Säuren und Laugen. Nach Gebrauch Wasser oder Dampf ablassen!Temperaturbereich:-40°C bis +164°C (Wasser bis max. 95°C)Betriebsdruck:max. 7 bar bei +164°C (Wasser bis max. 20 bar)Einsatzbereich:Heißwasser und SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)25 (1)Schlauch Ø außen (mm)39min. Biegeradius (mm)150Gewicht900 g / Stk.
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Extrem hochwertige Ausführung.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Stahl-Kupplungsdose und Kupplungsstecker sofort am Arbeitsplatz einsetzbar, •sehr hochwertige CEJN-Sicherheitskupplung, •Stahlstecker, gut geeignet für Anwendungen mit hohem mechanischem VerschleißWeitere Eigenschaften:KupplungsbauformSicherheitskupplung NW 7,2Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)41Gewicht750 g / Stk.

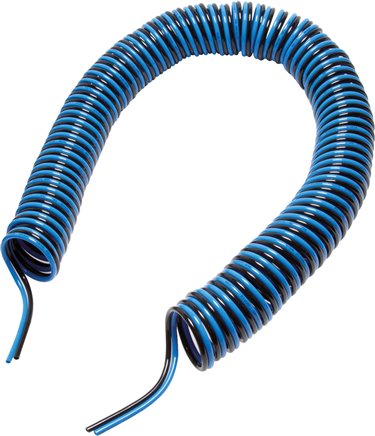

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barWeitere Eigenschaften:AusführungDuo-Schlauch (2-fach), axialer AbgangArbeitslänge (m)10,0Schlauch Ø außen x innen (mm)4 x 2Farbenblau - schwarzWickel Ø innen (mm)30Gewicht340 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN50-PN40 (DIN/EN)DN (mm)50PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)165b (mm)20k (mm)125d (mm)18Gewicht3,1 kg / Stk.

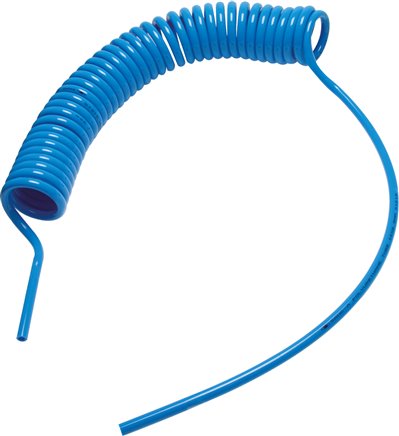

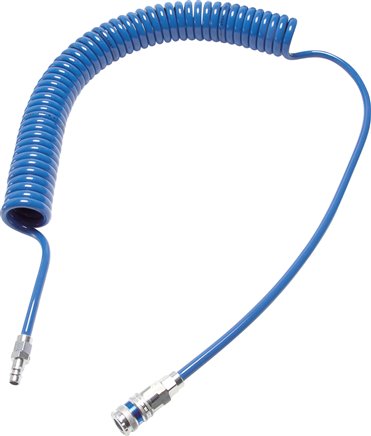

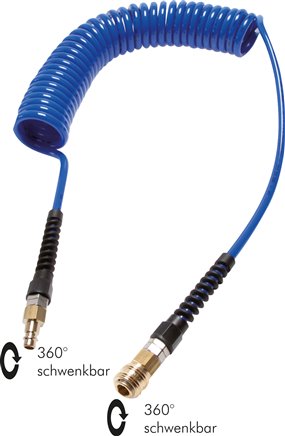

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)60Gewicht600 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN100-PN40 (DIN/EN)D (mm)114,3DN (mm)100PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)3,6A (mm)235H (mm)65d-1 (mm)22k (mm)190Gewicht6 kg / Stk.

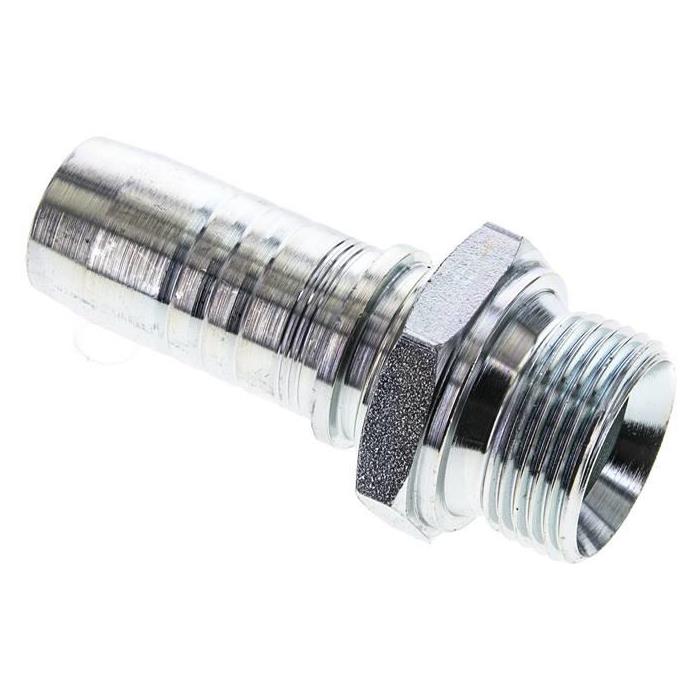

1.260-16A Pressanschluss AGR (gerade), G 1"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 1"DN (mm)25BeschreibungBSP-Außengewinde 60° (G-Gewinde)Gewicht250 g / Stk.

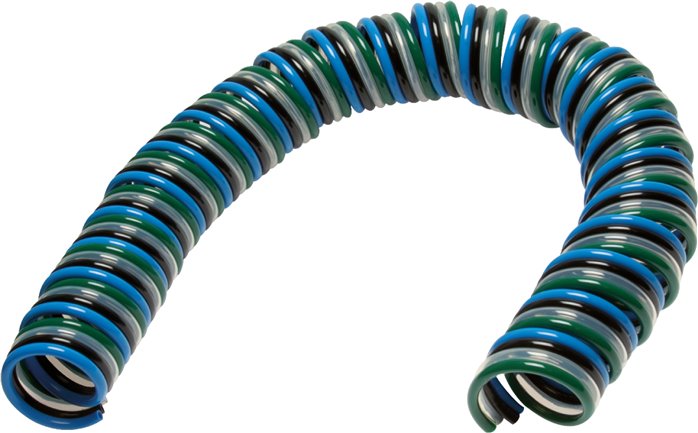

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barWeitere Eigenschaften:AusführungQuattro-Schlauch (4-fach), radialer AbgangArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)6 x 4Farbenblau - schwarz - natur - grünWickel Ø innen (mm)40Gewicht650 g / Stk.

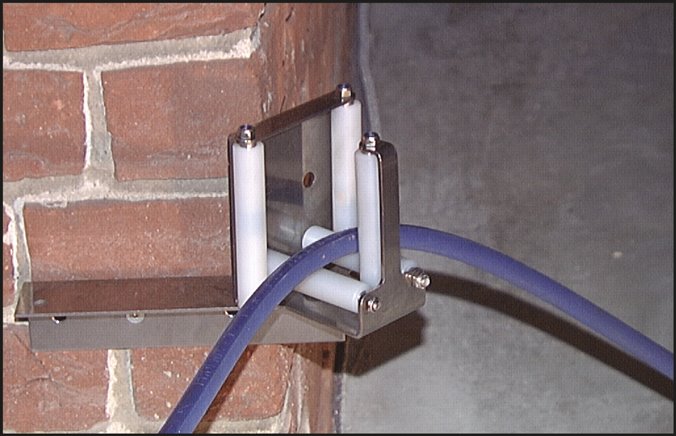

Werkstoffe:1.4301Verwendung:Diese Schlauchführung eignet sich für die Führung von Schläuchen an Wänden und Ecken. Der Schlauch hakelt nicht und wird weder verschmutzt noch scheuert er.Weitere Eigenschaften:max. Schlauch Ø (mm)40Gewicht1,1 kg / Stk.
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)12 x 9Farbe*naturBetriebsdruck (bar)19Rollenlänge (m)100min. Biegeradius (mm)70Gewicht5 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)8 x 6FarbegrünBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht125 g / Stk.
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformStandard-Kupplung NW 7,2Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)12 x 8Wickel Ø innen (mm)56Gewicht650 g / Stk.

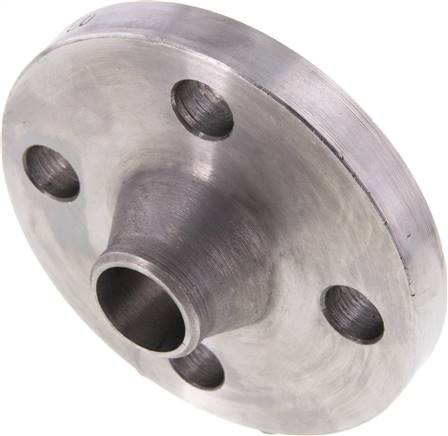

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN20-PN16 (DIN)D (mm)26,9DN (mm)20PN (bar)16NormDIN 2633S (mm)2,3A (mm)105H (mm)38d-1 (mm)14k (mm)75Gewicht950 g / Stk.

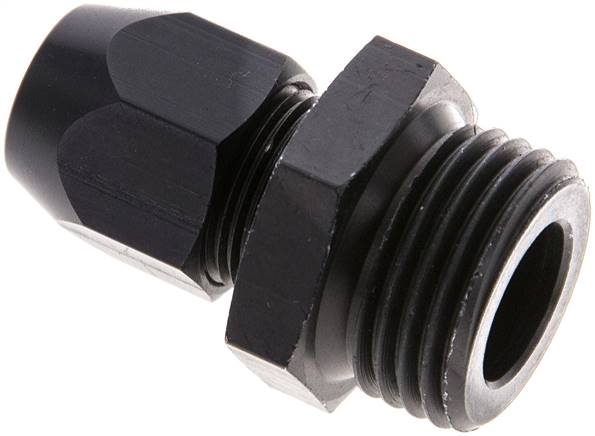

Werkstoffe:Polypropylen, PVDF, Aluminium mit PVC- & PA-Dichtungen, 1.4571 mit PTFE-DichtungenBetriebsdruck:-0,95 bis 10 barVorteile:•Häufige Montage und Demontage möglich, •Keine Schlauchschelle oder überstehende Geflechtdrähte der Metallumflechtung*Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffAluminiumEinschraubgewindeG 1/2"Schlauch Ø außen x innen (mm)10x4Temperaturbereich (°C)-10 bis +60Gewicht21 g / Stk.

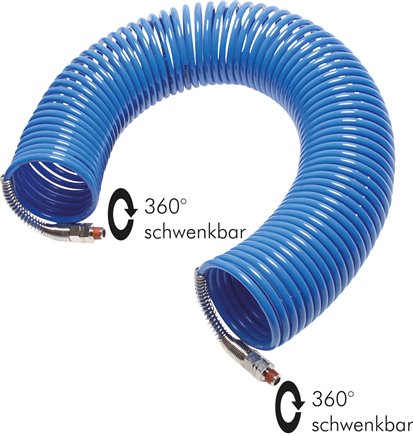

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CFarbe:blauVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeidenWeitere Eigenschaften:Arbeitslänge (m)7,0Schlauch Ø außen x innen (mm)10 x 8GewindeR 1/4"Betriebsdruck (bar)15Wickel Ø innen (mm)100NormDIN 73378Gewicht600 g / Stk.
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleSchlauch Ø außen x innen (mm)8 x 6Farbe*schwarzBetriebsdruck (bar)16min. Biegeradius (mm)35Gewicht2,2 kg / Stk.

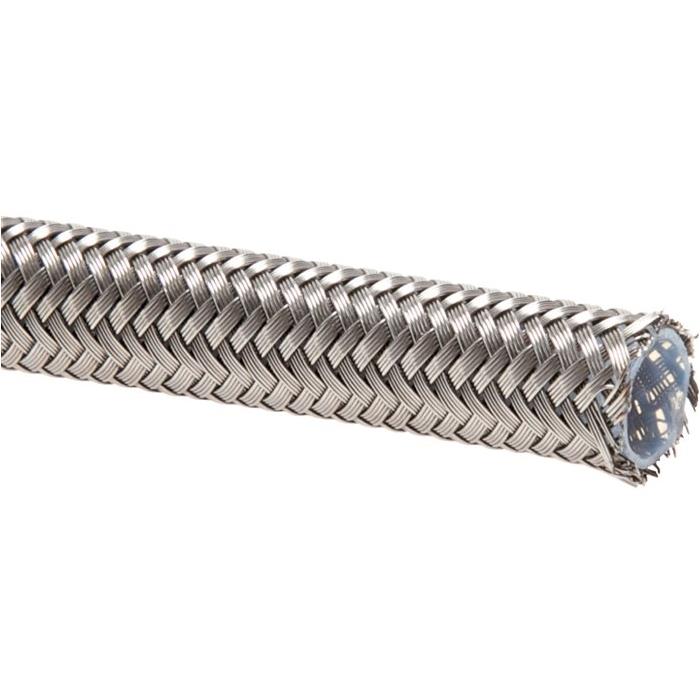

Werkstoffe:Drahtumflechtung: 1.4306, Seele: PTFETemperaturbereich:-70°C bis +260°CBetriebsdruck:bis max. +120°C: 100% des Tabellenwertes, über +120°C: abzügl. 0,7% des Tabellenwertes je zusätzliches Grad TemperaturBewährter Einsatz bei:Lebensmittelverarbeitung, Labor- und Medizintechnik, Vulkanisierpressen, Dampfbügelmaschinen sowie Reinigungsanlagen, bei denen hohe chemische Beständigkeit, thermische Stabilität, Elastizität und Witterungsbeständigkeit unerlässlich sind.Weitere Eigenschaften:DN (mm)25Schlauch Ø innen (mm)25,6 - 26,62Schlauch Ø außen (mm)29,0 - 30,5PTFE Wandstärke (mm)1,20Betriebsdruck (bar)80Berstdruck (bar)241min. Biegeradius (mm)305Gewicht550 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPFA (schweißbar)AusführungMeterwareSchlauch Ø außen x innen (mm)10 x 8Farbenatur*Betriebsdruck** (bar)15min. Biegeradius (mm)120Gewicht60 g / Stk.
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)10Schlauch Ø innen (mm)11 - 12GewindeM 18 x 1,5Schlüsselweite (mm)24Gewicht50 g / Stk.

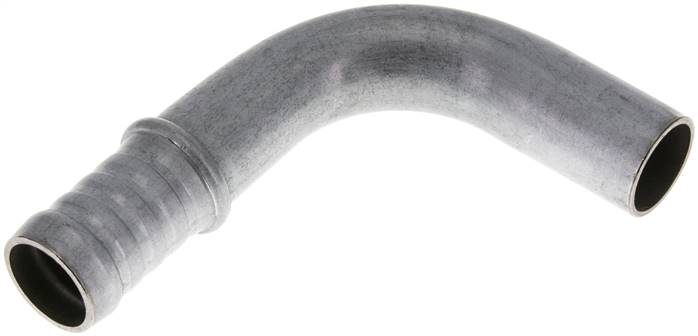

861902000 90°-Schlauchnippel Rohr 22, Schl. 21 - 22mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)20Schlauch Ø innen (mm)21 - 22Rohr Ø außen (mm)22Gewicht115 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

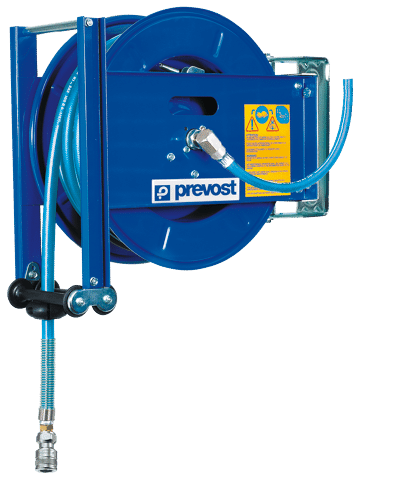

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
