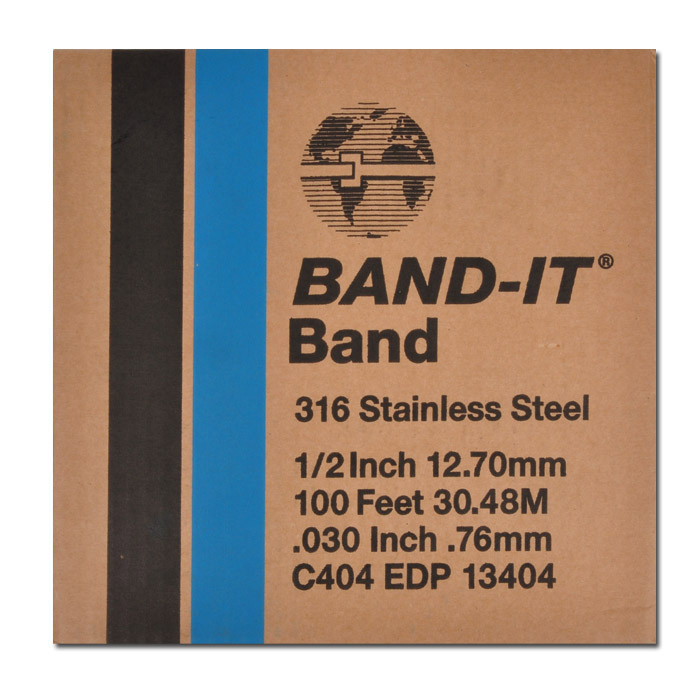

Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für alle Anwendungen, bei denen hohe Korrosionsfestigkeit gefordert istMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 316 (1.4401) mit vollrunden Kanten und hoher Korrosionsfestigkeit*Verpackungseinheit: 100 Stk.Weitere Eigenschaften:AusführungBand (30,5 mtr. Rolle)Breite (mm)12,7 (1/2)Dicke (mm)0,76Zerreißkraft (N)5.340Schlaufe*C454Gewicht2,4 kg / Stk.

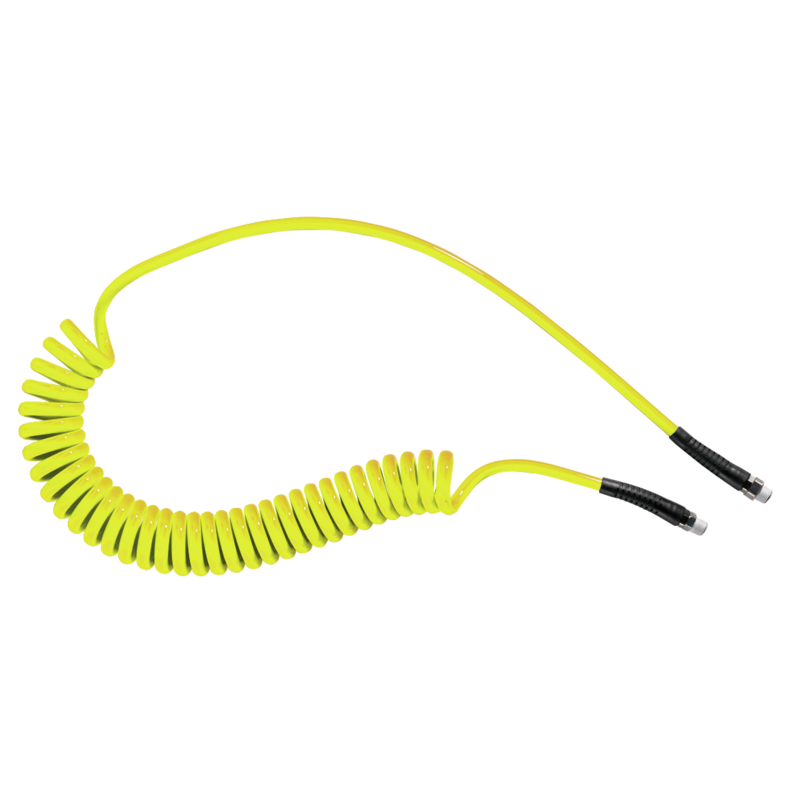

Max. Betriebsdruck: 8 bar Länge: 6 m AG BSPT: R 1/4 Durchmesser Innen/ Außen (mm): 6,5 x 10 Werkstoff: Polyurethan Ausgestattet mit: Kupplung mit Teflon vorbeschichtet Temperatur: -15°C bis +70°C Schwerpunkt: Kratzschutz

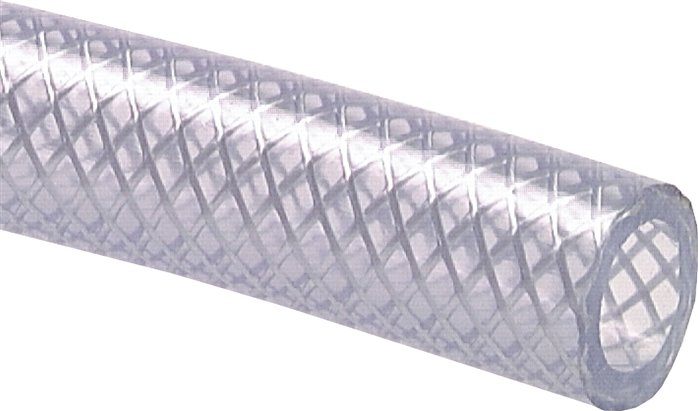

Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:Ausführung75 mtr. RolleSchlauch Ø innen (mm)6Schlauch Ø außen (mm)12,0FarbetransparentBetriebsdruck* bei 20°C (bar)27Betriebsdruck* bei 40°C (bar)21Rollenlänge (m)25Gewicht8 kg / Stk.

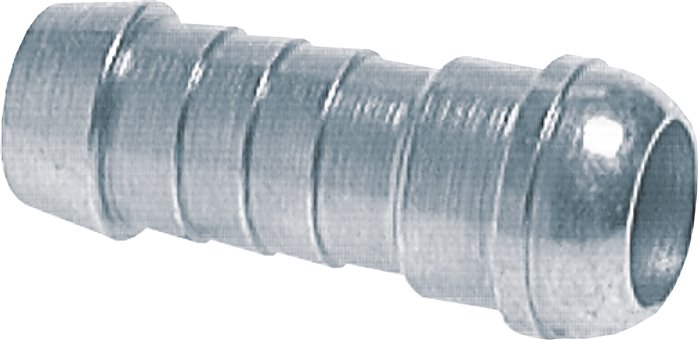

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)6Schlauch Ø innen (mm)7 - 8für Gewinde metrischM 16 x 1,5für Gewinde zölligG 3/8"Bund Ø hinter Dichtkegel (mm)11,5passende Überwurfmutter (metrisch)831 0800passende Überwurfmutter (zöllig)834 0800Gewicht12 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN250-PN16 (DIN/EN)DN (mm)250PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)405b (mm)26k (mm)355d (mm)26Gewicht24 kg / Stk.
Ausführung:transparent, 60° Shore-Härte (? 5°), talkumiert, ohne Gewebeeinlage, Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-60°C bis +200°C (mit Dampf bis +135°C sterilisierbar)Betriebsdruck:zum drucklosen Durchleiten von Flüssigkeiten und GasenRollenlänge:25 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)14 x 18Gewicht115 g / Stk.
Eigenschaften:Das Rohr kann von Hand beliebig gebogen werden und behält diese Form bei. Es kann mit jedem handelsüblichen Schlauchabschneider geschnitten werden.Werkstoffe:PE(HD)-Aluminium-Verbundwerkstoff mit PE-InnenauskleidungTemperaturbereich:-40°C bis +80°CMedien:DruckluftRollenlänge Meterware:75 mtr.Vorteile:•von Hand biegbar, behält seine Form, •geringes Gewicht (wiegt nur den Bruchteil herkömmlicher Metallrohre) und daher ideal für den Rennsport, •benötigt keine speziellen Werkzeuge zur BearbeitungRichtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 89%, +40°C: 79%, +50°C: 68%, +60°C: 57%, +70°C: 47%, +80°C: 36%*Standardfarbe schwarz, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleRohr Ø außen x innen (mm)6 x 4Farbe*schwarzBetriebsdruck (bar)29min. Biegeradius (mm)19Gewicht3,2 kg / Stk.

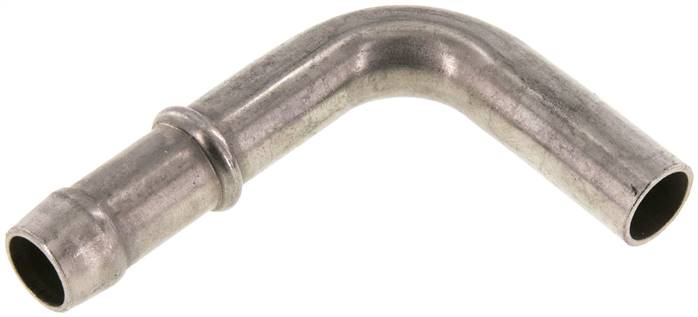

861901000ES 90°-Schlauchnippel Rohr 12, Schl. 11 - 12mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Baureiheleichte BaureiheNW (mm)10Schlauch Ø innen (mm)11 - 12Rohr Ø außen (mm)12Gewicht29 g / Stk.
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungSechskantschraubeGewindeM 20effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)53Muttern934-M20Scheiben125A-20Gewicht220 g / Stk.

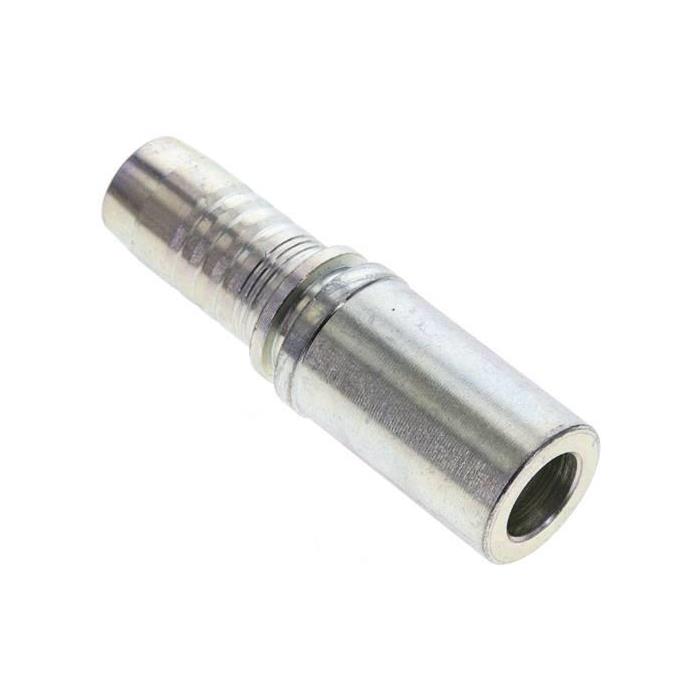

1.123-12A Pressanschluss RSS (gerade), 25 SWeitere Eigenschaften:BauformRSS (gerade)Anschlussgröße25 SDN (mm)19BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht150 g / Stk.

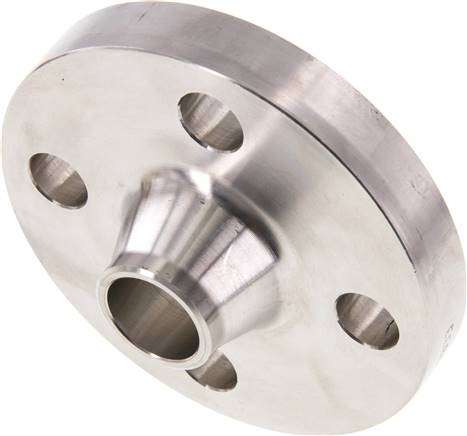

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN20-PN40 (DIN/EN)D (mm)26,9DN (mm)20PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,3A (mm)105H (mm)40d-1 (mm)14k (mm)75Gewicht1,2 kg / Stk.

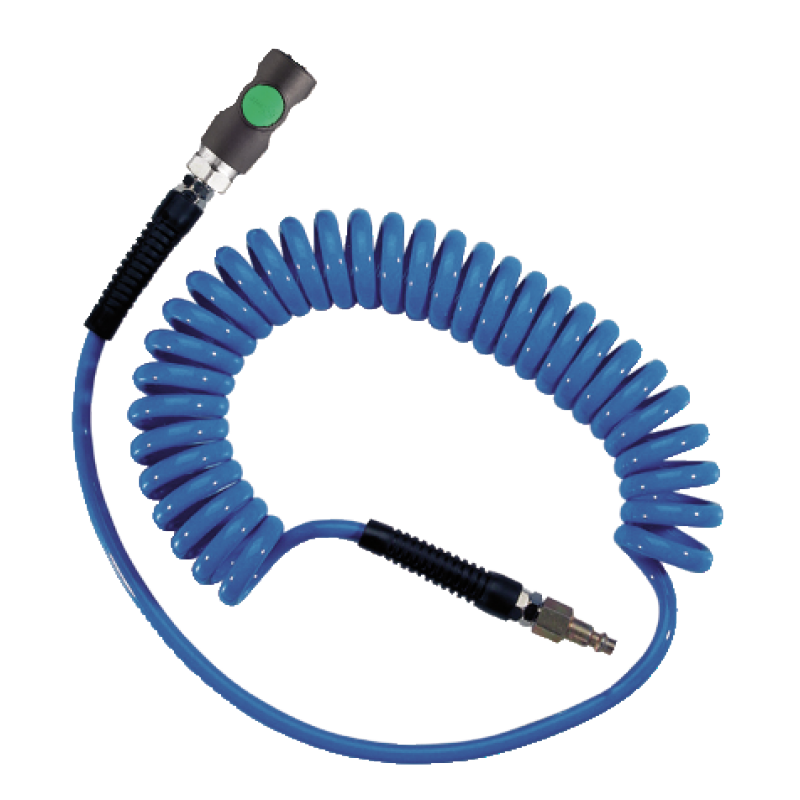

Max. Betriebsdruck: 12 barLänge: 8 mSicherheitskupplung: ESI 07Durchmesser Innen/ außen (mm): 6,5 x 10Werkstoff: Polyurethan EtherAusgestattet mit: Drehbarer AnschlussTemperatur: -15°C bis +70°CSchwerpunkt: Ausgezeichnetes FormgedächtnisMit Stahlstecknippel
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung25 mtr. RolleSchlauch Ø außen x innen (mm)5 x 3Farbe*gelbBetriebsdruck (bar)34Rollenlänge (m)25min. Biegeradius (mm)30Gewicht340 g / Stk.

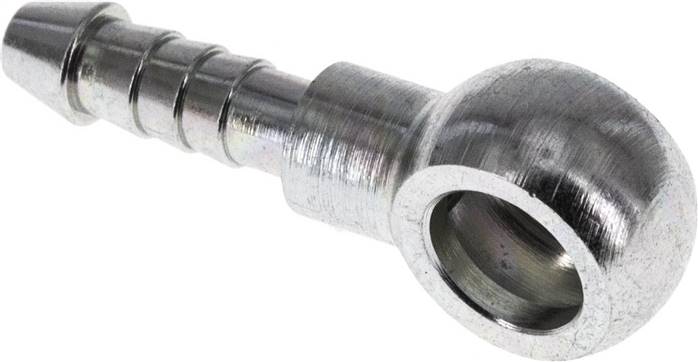

Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)3Schlauch Ø innen (mm)4 - 5Ø Ring (mm)8für GewindeM 8 x 1Gewicht7.5 g / Stk.

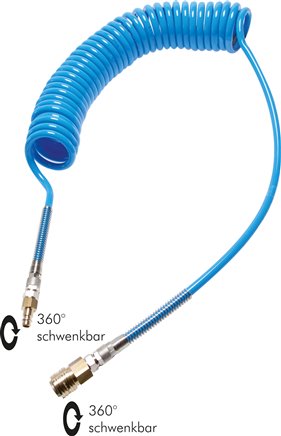

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:Arbeitslänge (m)8,0Schlauch Ø außen x innen (mm)10 x 6,5Wickel Ø innen (mm)42Gewicht800 g / Stk.

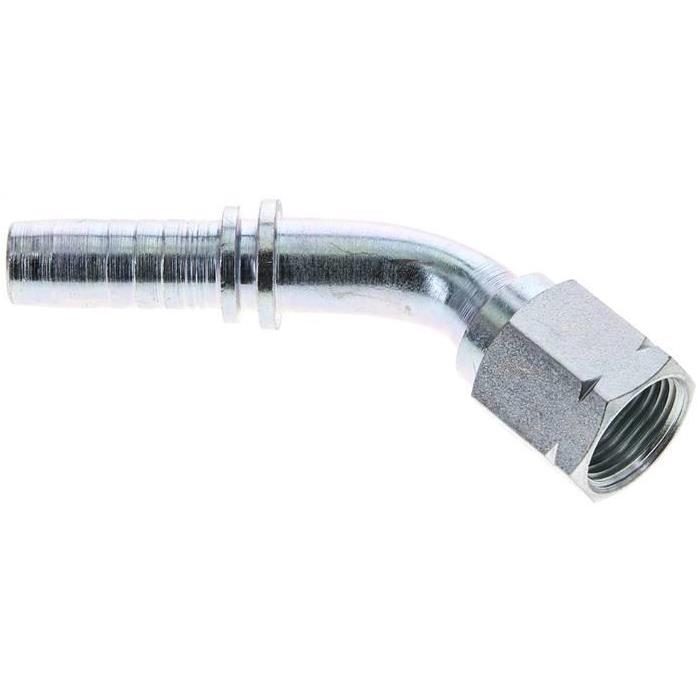

1.343-8A Pressanschluss DKJ (45°), UNF 3/4"-16Weitere Eigenschaften:BauformDKJ (45°)AnschlussgrößeUNF 3/4-16DN (mm)12BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht95 g / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffStahl verzinktSAE-Druckreihe3000 PSI (ISO 6162-1)SAE- Lochbild3-SAE (3000 PSI)für Flansch Ø (mm)101,6D (mm)135C (mm)106,4L (mm)17,00Betriebsdruck* Schrauben 8.8 (bar)100passende Schrauben 8.8912-M16X50Betriebsdruck* Schrauben 10.9 (bar)160passende Schrauben 10.9912-M16X50 12.9Gewicht1,3 kg / Stk.

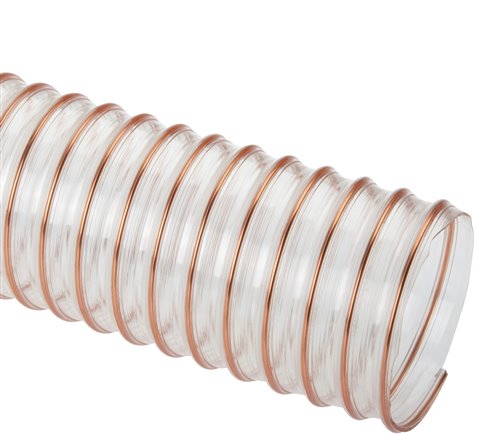

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformschwerSchlauch Ø innen (mm)200min. Biegeradius (mm)300Betriebsdruck (bar)-0,10 bis 0,20Rollenlänge (m)10Gewicht2,2 kg / Stk.

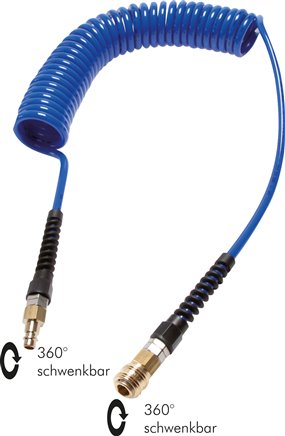

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)8 x 5Wickel Ø innen (mm)24Gewicht500 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN6 (DIN/EN)D (mm)88,9DN (mm)80PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)3,2A (mm)190H (mm)42d-1 (mm)18k (mm)150Gewicht2,9 kg / Stk.

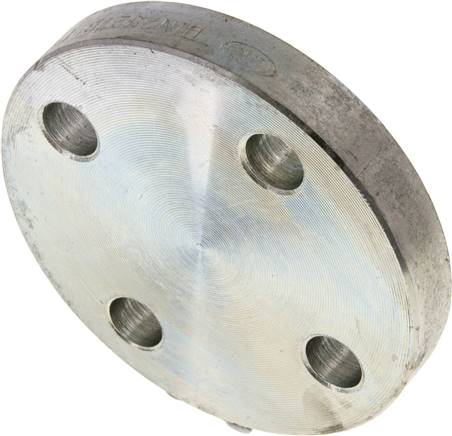

Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN20-PN16 (DIN)DN (mm)20PN (bar)16NormDIN 2527A (mm)105b (mm)16k (mm)75d (mm)14Gewicht1 kg / Stk.
Ausführung:transparent, 60° Shore-Härte (? 5°), talkumiert, ohne Gewebeeinlage, Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-60°C bis +200°C (mit Dampf bis +135°C sterilisierbar)Betriebsdruck:zum drucklosen Durchleiten von Flüssigkeiten und GasenRollenlänge:25 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)16 x 20Gewicht135 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch

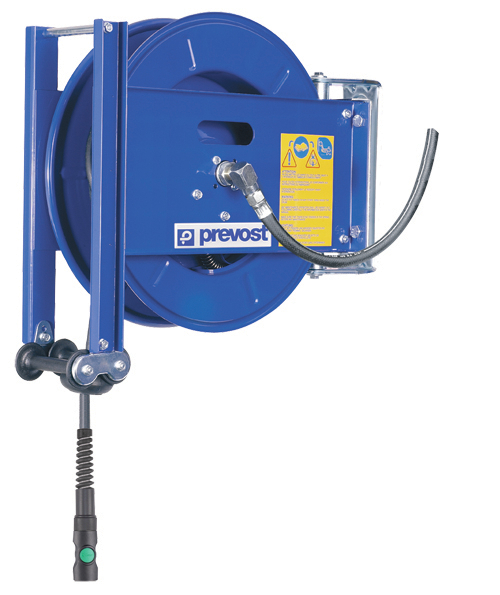

Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
