Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Extrem hochwertige Ausführung.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Stahl-Kupplungsdose und Kupplungsstecker sofort am Arbeitsplatz einsetzbar, •sehr hochwertige CEJN-Sicherheitskupplung, •Stahlstecker, gut geeignet für Anwendungen mit hohem mechanischem VerschleißWeitere Eigenschaften:KupplungsbauformSicherheitskupplung NW 7,2Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)10 x 6,5Wickel Ø innen (mm)32Gewicht600 g / Stk.

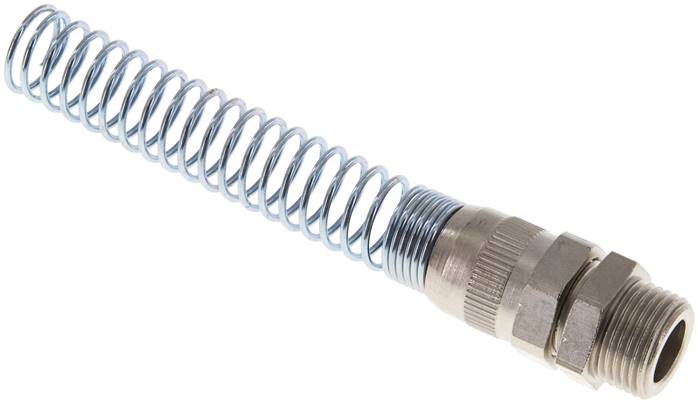

Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis +80°C*wird mit PTFE-Dichtung geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)12x9Gewicht55 g / Stk.

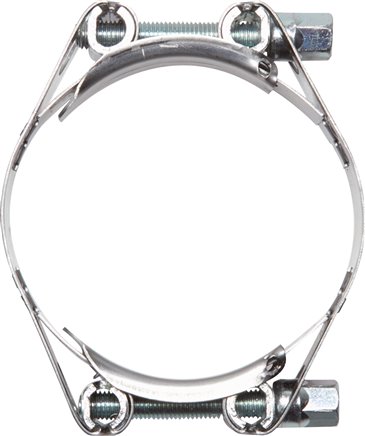

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)296 - 316Bandbreite (mm)25Gewicht380 g / Stk.

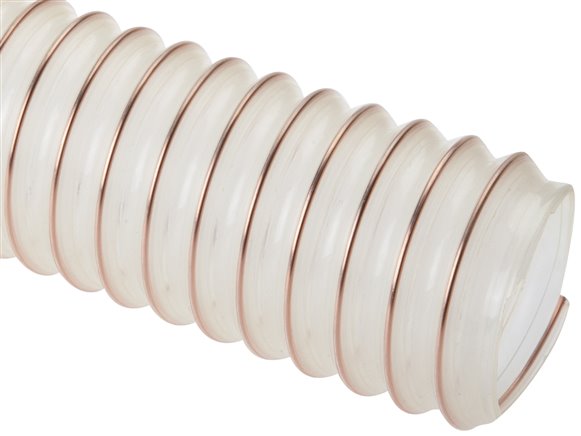

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführungStandardBauformmittelschwerSchlauch Ø innen (mm)250min. Biegeradius (mm)250Betriebsdruck (bar)-0,05 bis 0,20Rollenlänge (m)15Gewicht2,1 kg / Stk.
Typ Messing vernickelt (NBR- & FKM-Dichtung)Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)Typ AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine ElastomerdichtungWeitere Eigenschaften:WerkstoffAluminiumDichtungenohneEinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)8x6Betriebsdruck (bar)-0,99 bis 15Temperaturbereich (°C)-15 bis +70Gewicht8.9 g / Stk.

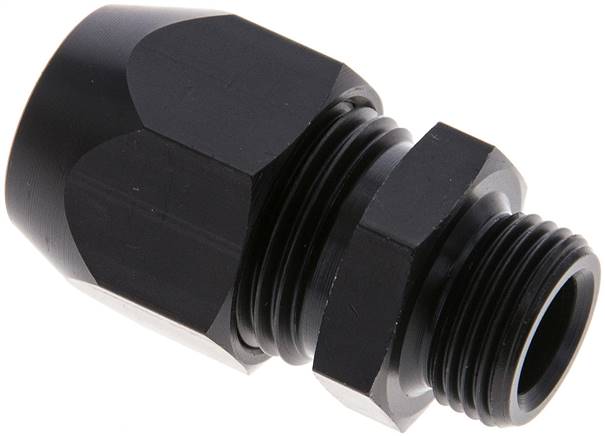

Werkstoffe:Polypropylen, PVDF, Aluminium mit PVC- & PA-Dichtungen, 1.4571 mit PTFE-DichtungenBetriebsdruck:-0,95 bis 10 barVorteile:•Häufige Montage und Demontage möglich, •Keine Schlauchschelle oder überstehende Geflechtdrähte der Metallumflechtung*Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffAluminiumEinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)15x9Temperaturbereich (°C)-10 bis +60Gewicht28 g / Stk.

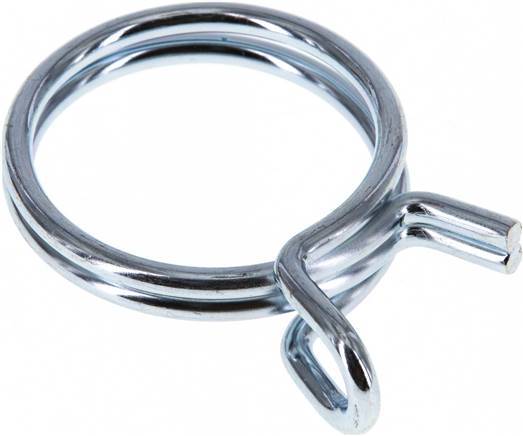

Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)38,8Ø Spannbereich (mm)37,7 - 39,7Breite (mm)14,8Gewicht21 g / Stk.

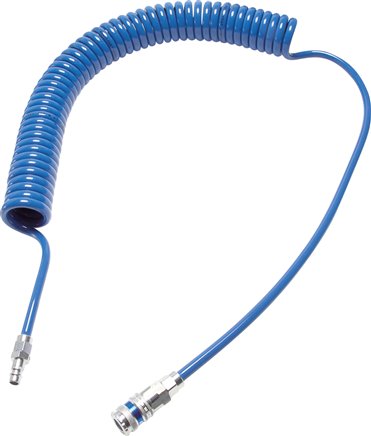

Max. Betriebsdruck: 8 barLänge: 10AG BSPT: R 1/4Durchmesser Innen/ Außen (mm): 6,5 x 10Werkstoff: PolyurethanAusgestattet mit: Kupplung mit Teflon vorbeschichtetTemperatur: -15°C bis +70°CSchwerpunkt: Kratzschutz

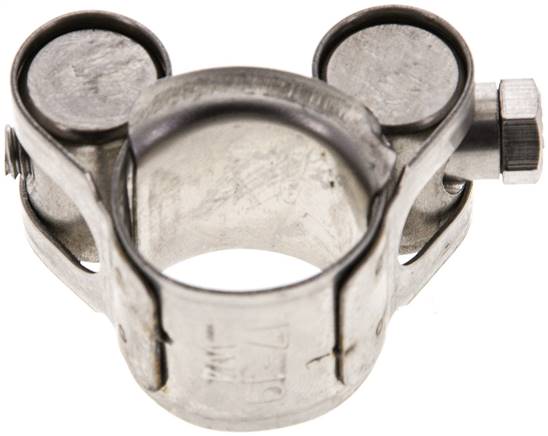

Gelenkbolzenschelle, Edelstahl 1.4301 (W4), Spannbereich 17 - 19 mm, Bandbreite 18 mm, empf. Anzugsdrehmoment 4,5 Nm. Speziell geeignet für unsere Industriewasser-, Gummi-, Saug- und Druckschläuche.Technische Daten:StahlbandEdelstahl 1.4301 (W4)BolzenStahl verzinktSchraubeStahl verzinktBandbreite18 mmSpannbereich min.17 mmSpannbereich max.19 mmempf. Anzugsdrehmoment4.5 NmÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

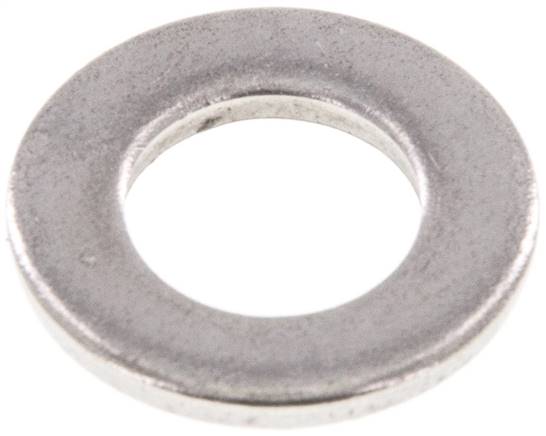

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungScheibeGewicht5.4 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)10 x 8FarbeschwarzBetriebsdruck (bar)8min. Biegeradius (mm)45Gewicht4,1 kg / Stk.

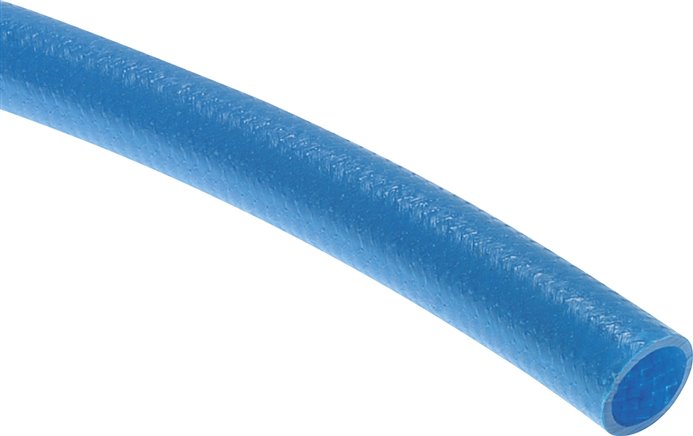

Temperaturbereich:-40°C bis +60°CEigenschaften:flexibel, dünnwandig, leicht und hochdruckfest, innen PVC glatt mit imprägnierter SpezialgewebeumflechtungRollenlänge:50 mtr.*nur mit Werkstoff Messing vernickelt kombinierbarWeitere Eigenschaften:Schlauch Ø außen x innen (mm)6,2 x 4passt auf CK-Maß6 x 4*min. Biegeradius (mm)50Betriebsdruck bei 20°C (bar)40Betriebsdruck bei 60°C (bar)28Gewicht21 g / Stk.

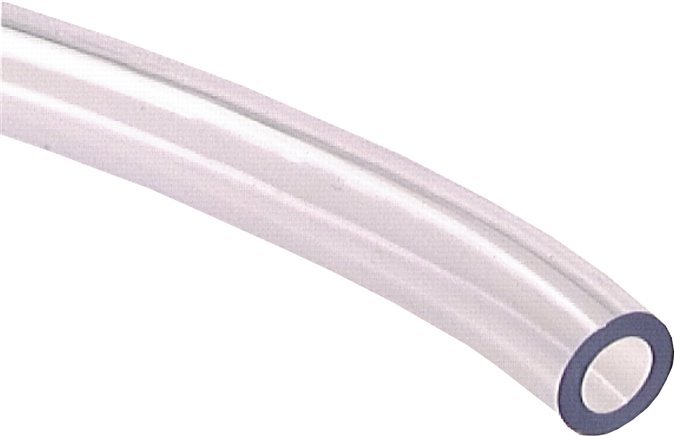

Werkstoffe:PVC glasklar, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 und FDA 21 CFR 175.300, LABS-freie ProduktionTemperaturbereich:-20°C bis +60°C (ab +40°C annähernd drucklos)Einsatzbereich:Druckloses Durchleiten von Flüssigkeiten und Gasen wie Wasser, Luft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.*1 Stück entspricht 25 mtr., **<5 min. vom Anwender zu beaufsichtigenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)25Schlauch Ø außen (mm)33kurzzeitig** belastbar bei +20°C (bar)5,0Rollenlänge (m)50Gewicht470 g / Stk.

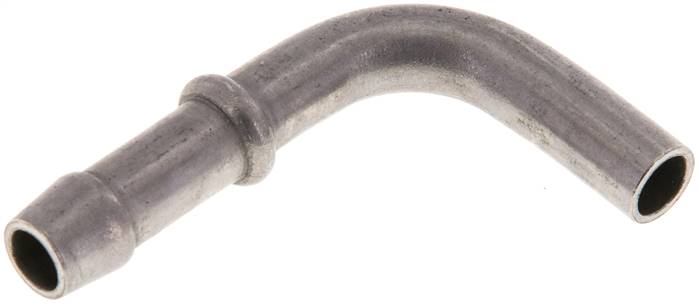

861900600ES 90°-Schlauchnippel Rohr 8, Schl. 7 - 8mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Baureiheleichte BaureiheNW (mm)6Schlauch Ø innen (mm)7 - 8Rohr Ø außen (mm)8Gewicht13 g / Stk.

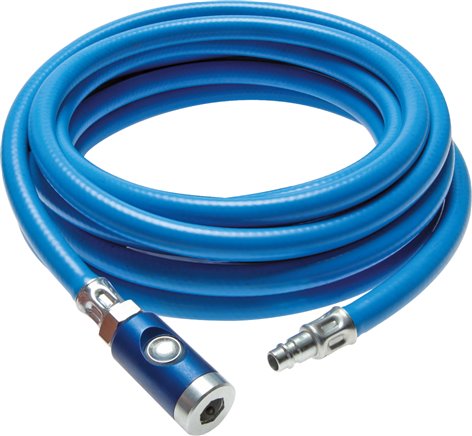

Werkstoffe:Innenseele: PVC schwarz, Außendecke: PVC blau, Gewebeeinlage: Polyesterfaden, silikonfrei produziert, TÜV-geprüft, Kupplungsdose und Kupplungsstecker: Messingkörper mit NBR-DichtungEinsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Weitere Eigenschaften:AusführungSicherheitsausführung: mit Druckknopf-SicherheitskupplungSchlauch Ø innen (mm)6,3Schlauch Ø außen (mm)11,0Schlauchlänge (m)10Betriebsdruck bei 20°C (bar)12Temperaturbereich (°C)-15 bis +60Gewicht800 g / Stk.

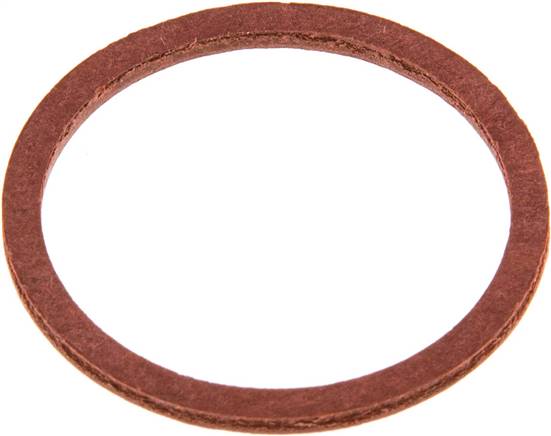

Weitere Eigenschaften:für GewindeG 3/4"D1 (mm)27,3D2 (mm)31,9H (mm)2,0Gewicht0.4 g / Stk.
SSDS85ES Drahtschlauchschelle 80 - 85mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)80 - 85Gewicht37 g / Stk.
Ausführung:transparent, 60° Shore-Härte (? 5°), talkumiert, ohne Gewebeeinlage, Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-60°C bis +200°C (mit Dampf bis +135°C sterilisierbar)Betriebsdruck:zum drucklosen Durchleiten von Flüssigkeiten und GasenRollenlänge:25 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)25 x 33Gewicht420 g / Stk.

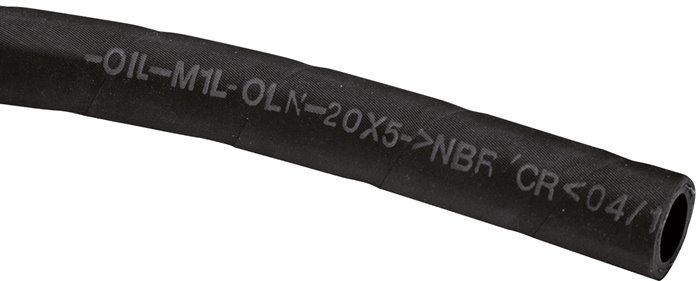

Werkstoffe:Schlauchinnenschicht: Synthetisches Gummi (NBR), Festigkeitsträger: 1 Reyongeflecht (ab DN 25: 2 Reyongeflechte mit Stahldrahtwendel), Außenschicht: abriebfestes synthetisches Gummi (CR), ozon- und rissbeständigTemperaturbereich:Mineralöl, Hydraulikflüssigkeiten und Schmierfette -40°C bis +100°C (kurzzeitig bis +120°C), ölhaltige Luft -40°C bis +100°C, Heizöl (EL/L), Dieselkraftstoff: -40°C bis +40°CEinsatzbereich:Motorenschmieröle, Hydraulikflüssigkeiten, Schmierfette, Dieselkraftstoffe, Heizöl (EL/L), ölhaltige Luft und Vakuum. Bei anderen Medien bitte anfragen. Nicht geeignet für Glykol und Glykol-Wassergemische, sowie Biodiesel und Rapsmethylester (RME).Lieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Weitere Eigenschaften:Schlauch Ø innen (mm)16Schlauch Ø außen (mm)25,0min. Biegeradius (mm)110Betriebsdruck (bar)-0,9 bis 20Gewicht320 g / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN150-PN16 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)285H (mm)55d-1 (mm)22k (mm)240Gewicht8 kg / Stk.
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barWeitere Eigenschaften:AusführungDuo-Schlauch (2-fach), axialer AbgangArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)4,3 x 3Farbenblau - schwarzWickel Ø innen (mm)30Gewicht80 g / Stk.
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)11,6 x 9FarbeschwarzBetriebsdruck (bar)7min. Biegeradius (mm)50Gewicht38 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:Ausführung100 mtr. Rolle*Schlauch Ø außen x innen (mm)8 x 6FarbeschwarzBetriebsdruck (bar)12min. Biegeradius (mm)25Gewicht3,3 kg / Stk.
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeidenWeitere Eigenschaften:Arbeitslänge (m)3,0Schlauch Ø außen x innen (mm)10 x 6,5GewindeG 1/4"Wickel Ø innen (mm)42Gewicht400 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
