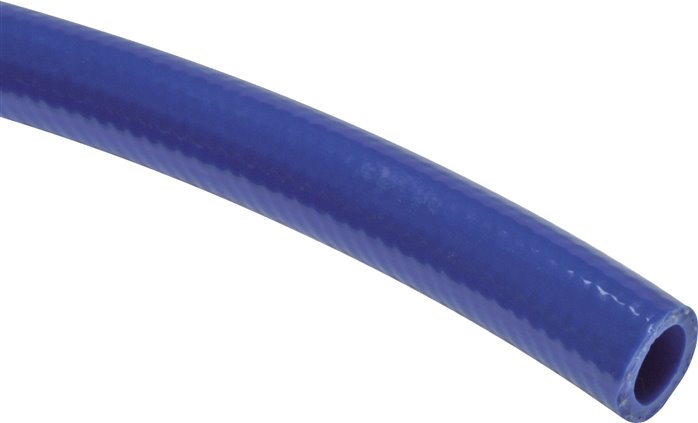

Achtung:Diese Schläuche sind speziell für CEJN-Stream-Line-Armaturen gefertigt. Kupplungsdosen und -stecker des Stream-Line-Programmes finden Sie bei den Kupplungen.Werkstoffe:Polyester-Polyurethan, Gewebeeinlage: PolyesterfadenTemperaturbereich:-30°C bis +60°CRollenlänge:50 mtr.*ohne Gewebeeinlage, **nicht Fabrikat CEJNWeitere Eigenschaften:AusführungCEJNSchlauch Ø außen x innen (mm)8 x 5Betriebsdruck (bar)10min. Biegeradius (mm)17Gewicht38 g / Stk.
Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CBetriebsdruck:8 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden*wird ohne Knickschutzspirale geliefertWeitere Eigenschaften:Arbeitslänge (m)6,0Schlauch Ø außen x innen (mm)9,5 x 6,3GewindeG 1/4"Wickel Ø innen (mm)41ErsatzfittingSPK 14/96 PUGewicht420 g / Stk.

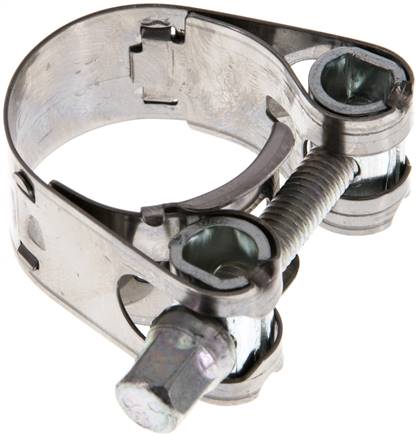

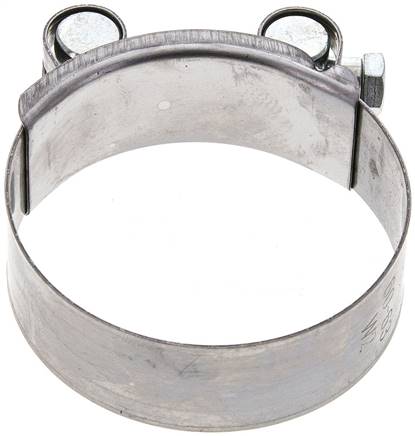

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)27 - 29Bandbreite (mm)18Gewicht36 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in Sauerstoff, •schleppkettentauglich (min. Biegeradius entspricht 10 x Außendurchmesser)Werkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:95 ARollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%Weitere Eigenschaften:Schlauch Ø außen x innen (mm)10 x 6,5FarberotBetriebsdruck (bar)11min. Biegeradius (mm)30Gewicht55 g / Stk.

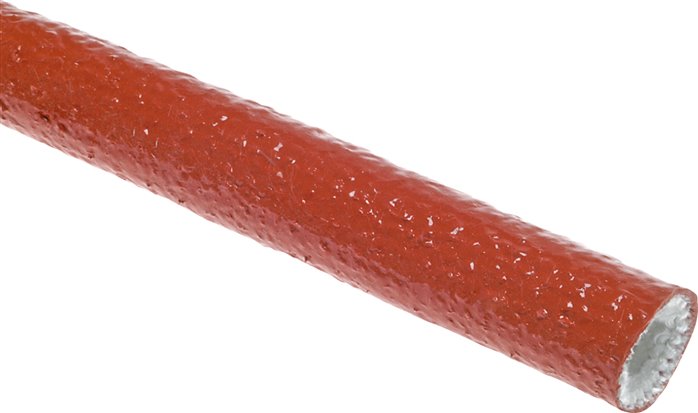

Anwendung:Schützt vor äußerer Hitzeeinwirkung und verhindert Wärmeverluste, weist Flüssigmetallspritzer ab (Gießerei-Glasverarbeitung)Werkstoffe:Außenmantel: temperaturbeständiges Spezialsilikon, Innenmantel: spezielles GlasfasergeflechtTemperaturbereich:-60°C bis +260°C (kurzzeitig: 15-20 min: max. +1090°C, 15-30 sek.: max +1650°C)Hinweis:Fixieren Sie den Schutzschlauch an den Enden mit FSS TAPE, mit 50% ÜberlappungRollenlänge:15 mtr.Weitere Eigenschaften:BeschreibungFlammschutzschlauchAbmessungen (mm)8 mm (innen)Gewicht105 g / Stk.
Werkstoffe:POMDurchfluss:bis 28,8 l/minVerwendung:Dieses System eignet sich zum Durchleiten von Petroleumprodukten, Kühlmitteln, Chemikalien sowie Dielektrikum von Errodiermaschinen.Kompatibel zu den Systemen:Flexoline, Hydra, Kümli, Loc-Line und OssmannTeilkompatibel zu den Systemen:Snaploc, Lubecool, Vario und MaxiflexWeitere Eigenschaften:BeschreibungRunddüse 6,4 mm Ø (innen)Gewicht3.7 g / Stk.

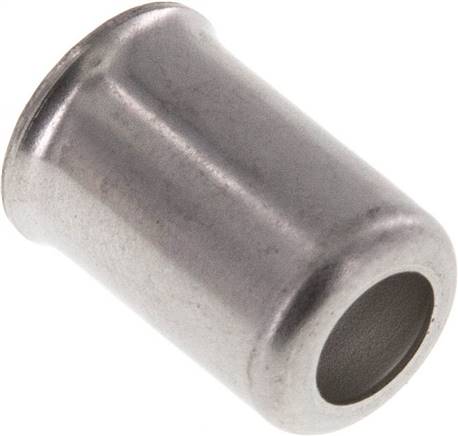

Werkstoffe:1.4301Weitere Eigenschaften:NW (mm)3Hülse Ø innen (mm)10,0Schlauch Ø außen (mm)8,5 - 9Bodenloch (mm)6,6Gewicht2.2 g / Stk.
Verwendung: Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ... Werkstoffe: Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinkt Technische Daten: Stahlband Chromstahl 1.4016 Bolzen Stahl verzinkt Gehäuse Chromstahl 1.4016 Schraube Stahl verzinkt Bandbreite 22 mm Spannbereich min. 60 mm Spannbereich max. 63 mm empf. Anzugsdrehmoment 9 Nm Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

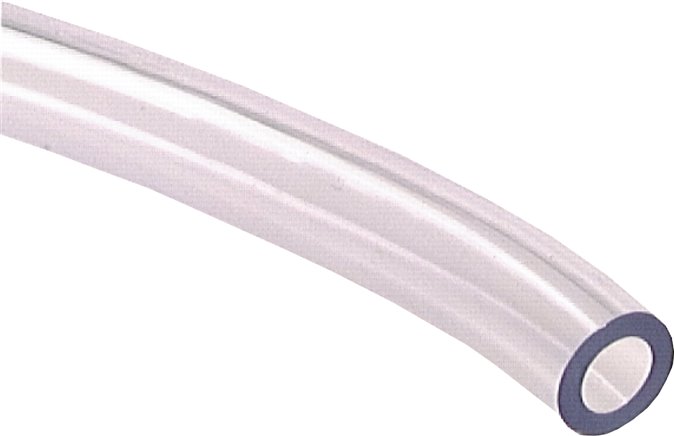

Werkstoffe:PVC glasklar, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 und FDA 21 CFR 175.300, LABS-freie ProduktionTemperaturbereich:-20°C bis +60°C (ab +40°C annähernd drucklos)Einsatzbereich:Druckloses Durchleiten von Flüssigkeiten und Gasen wie Wasser, Luft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.*1 Stück entspricht 25 mtr., **<5 min. vom Anwender zu beaufsichtigenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)19Schlauch Ø außen (mm)27kurzzeitig** belastbar bei +20°C (bar)6,5Rollenlänge (m)50Gewicht390 g / Stk.
SSDS130ES Drahtschlauchschelle 123 - 130mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)123 - 130Gewicht49 g / Stk.

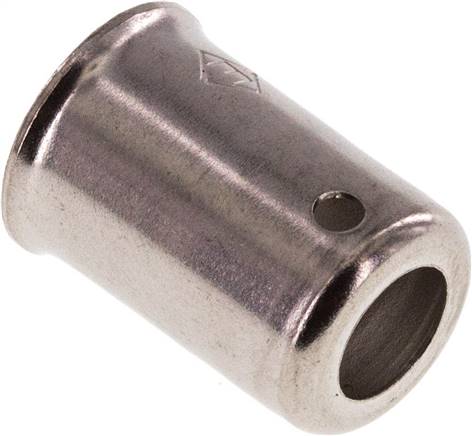

Werkstoffe:1.4301Weitere Eigenschaften:NW (mm)4Hülse Ø innen (mm)12,0Schlauch Ø außen (mm)10,5 - 11Bodenloch (mm)7,5Gewicht3.2 g / Stk.

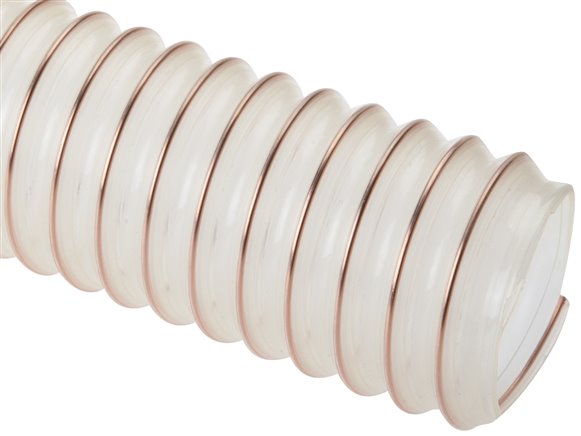

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführungStandardBauformmittelschwerSchlauch Ø innen (mm)130min. Biegeradius (mm)130Betriebsdruck (bar)-0,15 bis 0,50Rollenlänge (m)30Gewicht950 g / Stk.

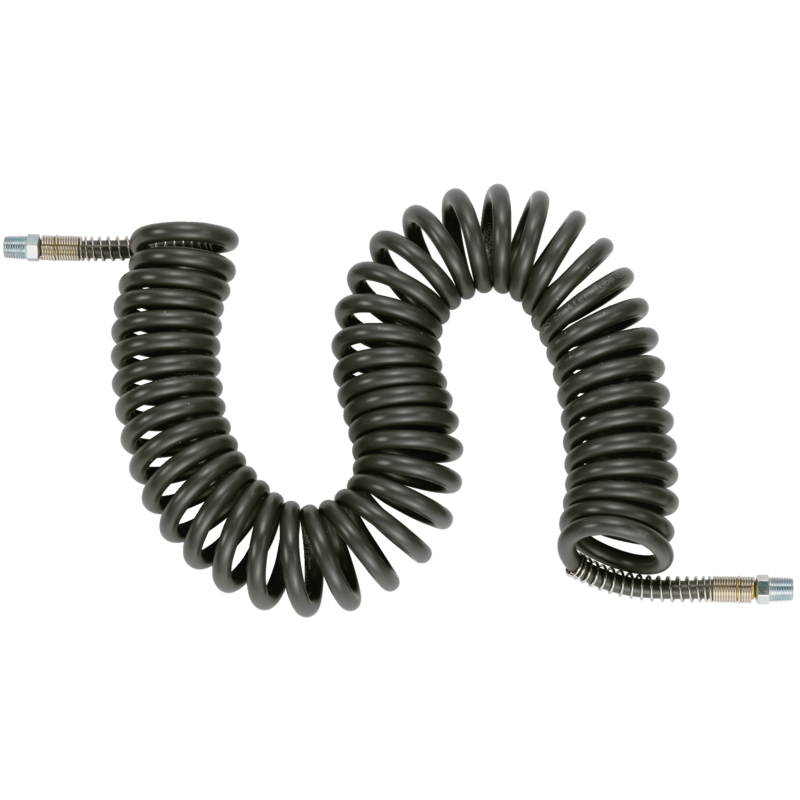

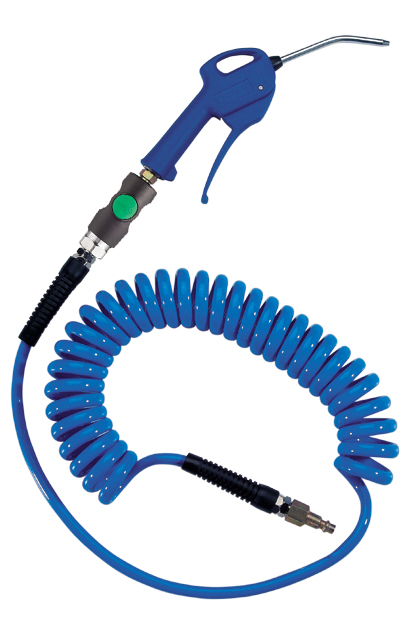

Max. Betriebsdruck: 10 barLänge: 7,5 mWerkstoff: Polyurethan/PVCAusgestattet mit: Feste KupplungTemperatur: -40°C bis +70°CSchwerpunkt: SelbstlöschendAnwendungen: Intensive Nutzung, Schweißen, Schleifen, KühlkreiseAG BSPTØ Innen./Außen. (mm)Max. Länge (m)Art. NrR 1/46,5 x 127,5PUS 66CXR 3/88 x 147,5PUS 86CX

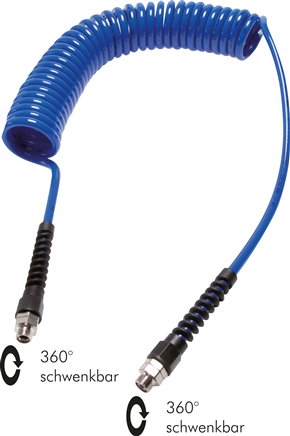

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°CBetriebsdruck:8 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden*wird ohne Knickschutzspirale geliefertWeitere Eigenschaften:Arbeitslänge (m)7,5Schlauch Ø außen x innen (mm)9,5 x 6,3GewindeG 1/4"Wickel Ø innen (mm)41ErsatzfittingSPK 14/96 PUGewicht490 g / Stk.
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführungStandardBauformleichtSchlauch Ø innen (mm)140min. Biegeradius (mm)95Betriebsdruck (bar)-0,07 bis 0,15Rollenlänge (m)15Gewicht600 g / Stk.

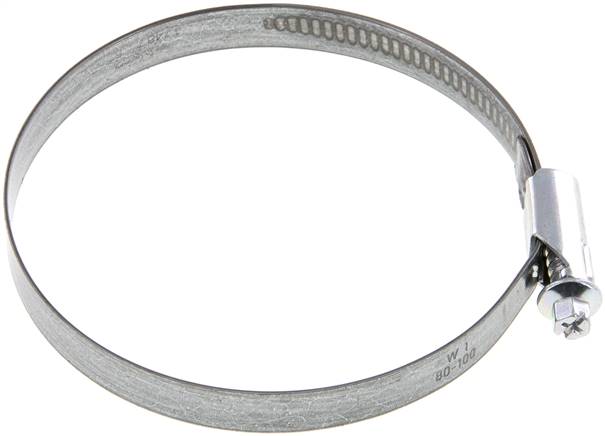

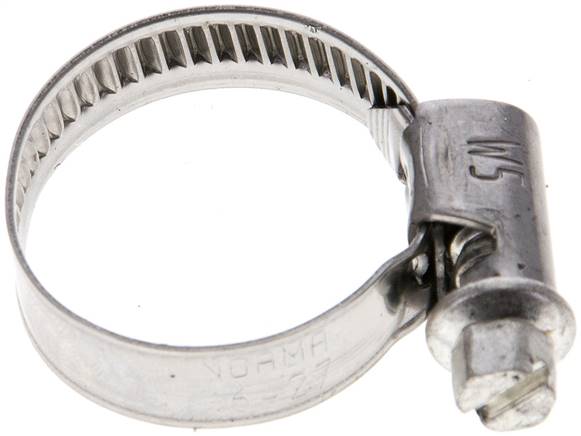

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4401/1.4571* (W5) (NORMA)AusführungStandardØ Spannbereich (mm)16 - 27SW (mm)7Gewicht14 g / Stk.
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)AusführungStandardØ Spannbereich (mm)80 - 100SW (mm)7Gewicht50 g / Stk.
Werkstoffe:PVC glasklar, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 und FDA 21 CFR 175.300, LABS-freie ProduktionTemperaturbereich:-20°C bis +60°C (ab +40°C annähernd drucklos)Einsatzbereich:Druckloses Durchleiten von Flüssigkeiten und Gasen wie Wasser, Luft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.*1 Stück entspricht 25 mtr., **<5 min. vom Anwender zu beaufsichtigenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)32Schlauch Ø außen (mm)40kurzzeitig** belastbar bei +20°C (bar)5,0Rollenlänge (m)25Gewicht550 g / Stk.

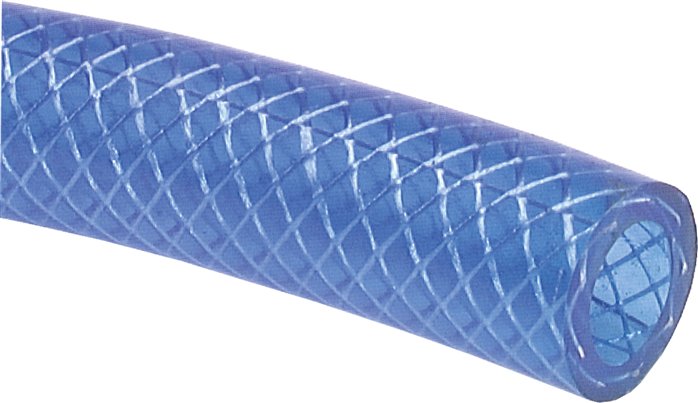

Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:Ausführung25 mtr. RolleSchlauch Ø innen (mm)9 (3/8)Schlauch Ø außen (mm)15,0FarbeblauBetriebsdruck* bei 20°C (bar)21Betriebsdruck* bei 40°C (bar)17Rollenlänge (m)25Gewicht3,3 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)2,5Schlauch Ø außen x innen (mm)8 x 6FarbeblauBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht130 g / Stk.

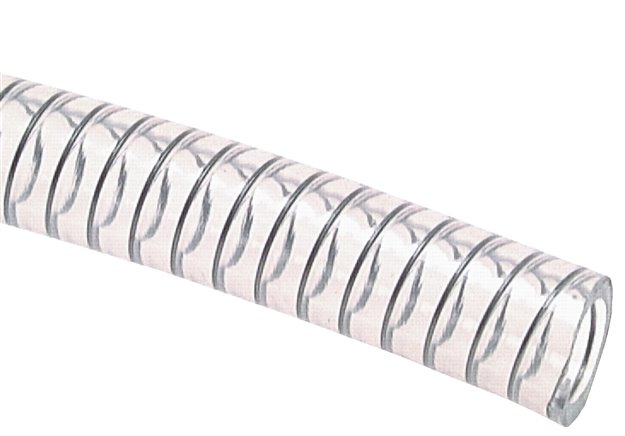

Werkstoffe:PVC, transparent mit eingearbeiteter Federstahlspirale, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B, C & D1)Temperaturbereich:-10°C bis +65°CAnwendung:Durch die glatte Innenwandung geeignet für Transport von flüssigen und festen Medien bei hohem Vakuum und hohem Druck. Durch die Transparenz ist eine gute optische Kontrolle der Vorgänge im Schlauch während des Arbeitsvorganges möglich.Rollenlänge:30 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)102min. Biegeradius (mm)280Wandstärke (mm)7,5Betriebsdruck (bar)-0,7 bis 2,5Gewicht3,5 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.

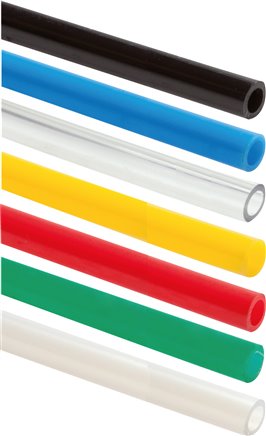

Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
