Weitere Eigenschaften:für GewindeG 3/4"D1 (mm)27,3D2 (mm)31,9H (mm)2,0Gewicht1 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4FarbenaturBetriebsdruck (bar)14min. Biegeradius (mm)20Gewicht19 g / Stk.

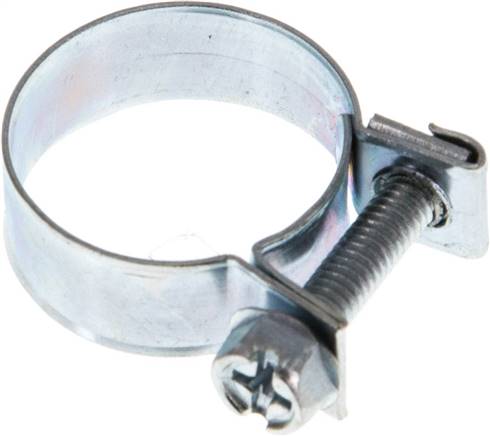

Verwendung: Zur Befestigung von weichen Druckluft-, und Benzin- oder Ölschläuchen. Weitere Eigenschaften: Werkstoff Stahl verzinkt (W1) Ø Spannbereich (mm) 18 - 20 Nenn Ø (mm) 19 SW (mm) 7 Gewicht 7.1 g / Stk.

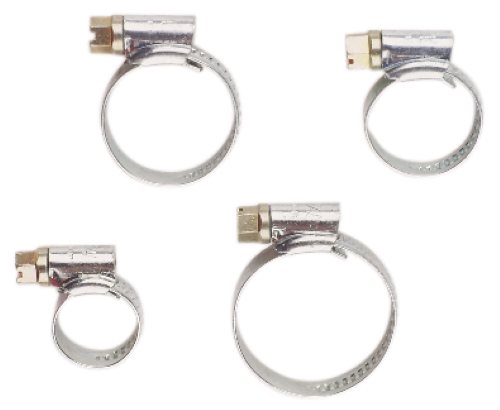

Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Stahl Glanzverzinkt Schneckengewinde für Kreuzschlitzschraube SW 7 mm Bandbreite 9 mm Technische Daten Inhalt 1 für Schlauch-Durchmesser 10-16 mm

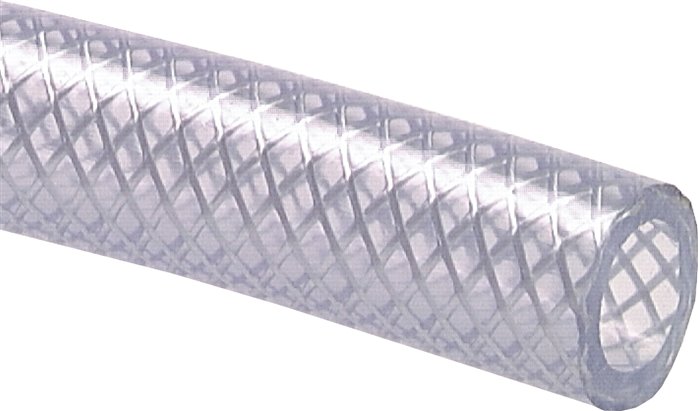

Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)16,2 (5/8)Schlauch Ø außen (mm)23,6FarbetransparentBetriebsdruck* bei 20°C (bar)16Betriebsdruck* bei 40°C (bar)12Rollenlänge (m)50Gewicht300 g / Stk.

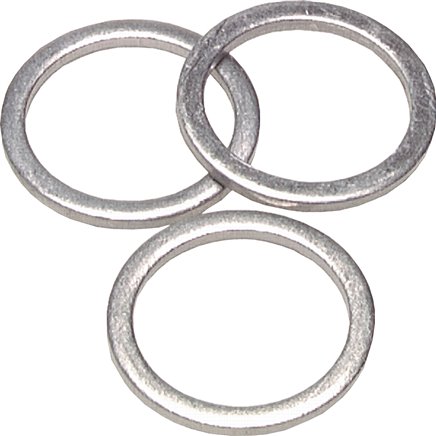

Weitere Eigenschaften:für GewindeG 1/8"D1 (mm)10,2D2 (mm)13,9H (mm)1,0Gewicht0.2 g / Stk.

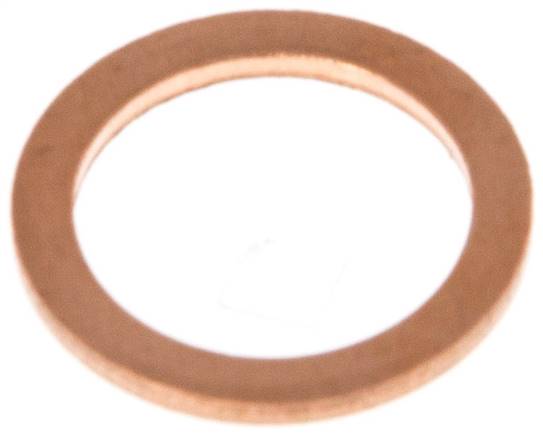

Weitere Eigenschaften:für GewindeG 1/4"D1 (mm)13,2D2 (mm)17,9H (mm)1,5Gewicht1.3 g / Stk.

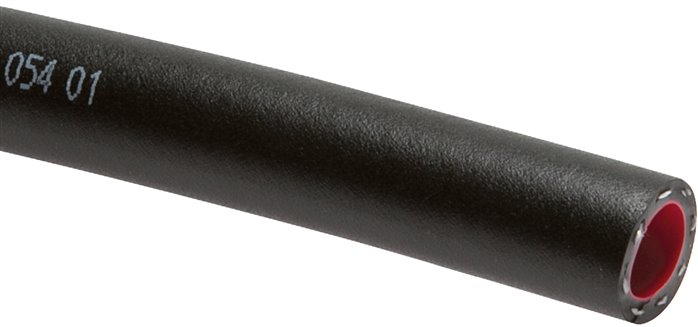

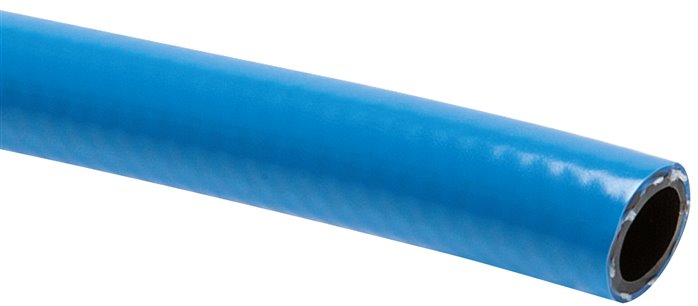

Werkstoffe:Innenseele: PVC schwarz (Typ ölfest: rot), Außendecke: PVC blau (Typ ölfest: schwarz), Gewebeeinlage: Polyesterfaden, silikonfrei produziertTemperaturbereich:-20°C bis +60°CBetriebsdruck:15 bar (Typ ölfest: 16 bar), Bestdruck: 60 bar (Typ ölfest: 64 bar)Einsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Rollenlänge:50 mtr.Weitere Eigenschaften:AusführungStandardSchlauch Ø innen (mm)8,0Schlauch Ø außen (mm)13,0min. Biegeradius (mm)28Gewicht105 g / Stk.

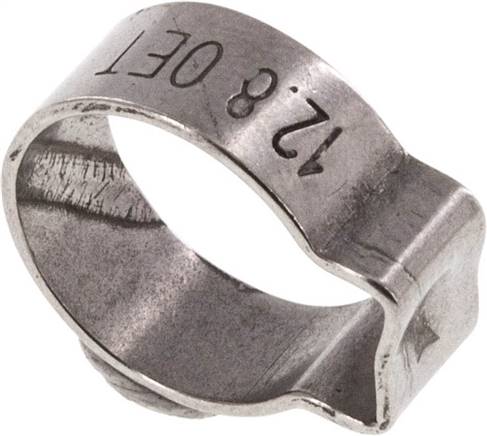

Werkstoffe:1.4307 (W4), Einlagering: 1.4310Verwendung:1-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Der Einlagering bewirkt eine absolut sichere Rundum-Abbindung und findet bevorzugt bei der Montage von weichen und empfindlichen oder sehr steifen Schläuchen Verwendung. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbarWeitere Eigenschaften:AusführungStandardØ Spannbereich (mm)10,8 - 12,8Bandbreite (mm)6Gewicht1.7 g / Stk.

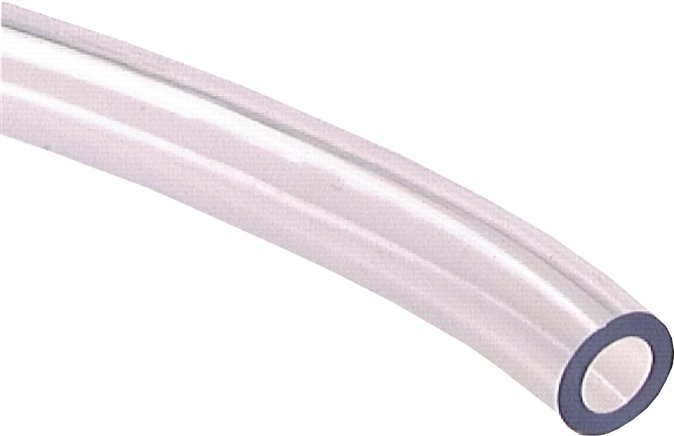

Werkstoffe:PVC glasklar, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 und FDA 21 CFR 175.300, LABS-freie ProduktionTemperaturbereich:-20°C bis +60°C (ab +40°C annähernd drucklos)Einsatzbereich:Druckloses Durchleiten von Flüssigkeiten und Gasen wie Wasser, Luft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.*1 Stück entspricht 25 mtr., **<5 min. vom Anwender zu beaufsichtigenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)16Schlauch Ø außen (mm)20kurzzeitig** belastbar bei +20°C (bar)4,0Rollenlänge (m)50Gewicht145 g / Stk.

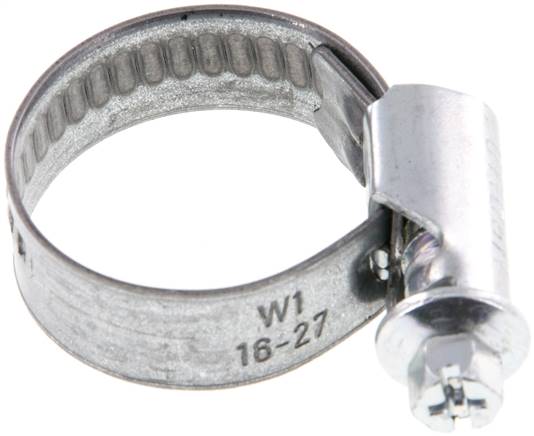

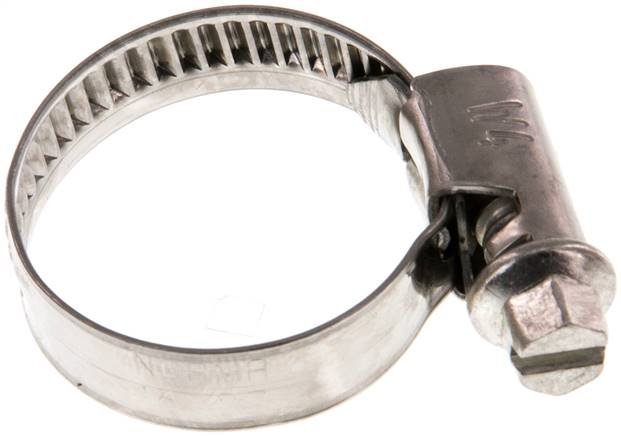

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)AusführungStandardØ Spannbereich (mm)16 - 27SW (mm)7Gewicht23 g / Stk.

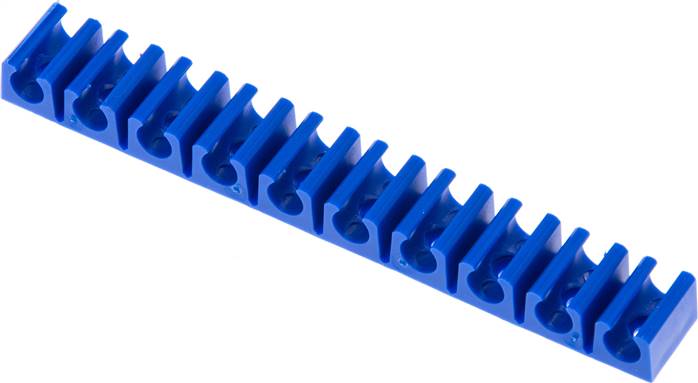

Werkstoffe:LD-PEAchtung: Zubehör gleich mitbestellen!KerbnägelWeitere Eigenschaften:Schlauch Ø außen (mm)6Klemmenzahl10Kerbnägel zur BefestigungKN 4Verpackungseinheit (Stk)10Gewicht5.7 g / Stk.

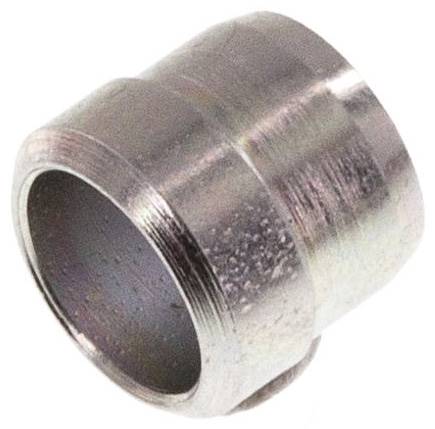

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen6 LL (M10x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht0.8 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)8 x 6FarbenaturBetriebsdruck (bar)12min. Biegeradius (mm)25Gewicht30 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)8 x 6FarberotBetriebsdruck (bar)12min. Biegeradius (mm)25Gewicht30 g / Stk.

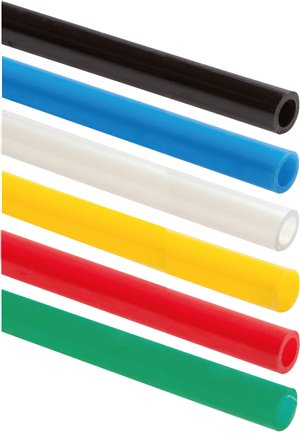

Technische Daten Ausführug Meterware Schlauchdurchmesser (außen x innen) in mm 6 x 4 Farbe blau Betriebsdruck in bar 27 min. Biegeradius in mm 35 Gewicht 16 g / m RoHS konform Ja Eigenschaften: Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluftleitungen, Druckluftbremsleitungen, Hydraulikleitungen und Kraftstoffleitungen. Vorteile: •hoher Betriebsdruck, •gute mechanische Widerstandskraft, •gute chemische Resistenz, •ideal für Vakuumanwendungen, •Farbe schwarz: UV-beständig, •schleppkettentauglich Temperaturbereich: -60°C bis +100°C Shore-Härte: 65 D Rollenlänge Meterware: 50 mtr. Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%
Werkstoffe:PVC glasklar, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 und FDA 21 CFR 175.300, LABS-freie ProduktionTemperaturbereich:-20°C bis +60°C (ab +40°C annähernd drucklos)Einsatzbereich:Druckloses Durchleiten von Flüssigkeiten und Gasen wie Wasser, Luft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.*1 Stück entspricht 25 mtr., **<5 min. vom Anwender zu beaufsichtigenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)6Schlauch Ø außen (mm)9kurzzeitig** belastbar bei +20°C (bar)7,5Rollenlänge (m)100Gewicht44 g / Stk.

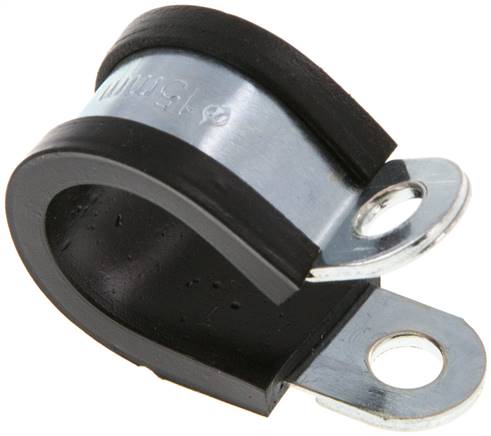

Verwendung:Zur einfachen Befestigung von Schläuchen, Kabeln und Rohren.Werkstoffe:Schelle: Stahl verzinkt, Einlage: NBR / CRTemperaturbereich:-35°C bis +100°C*ähnlich DIN 3016-1Weitere Eigenschaften:WerkstoffStahl verzinkt (W1)für Rohr Ø (mm)15Bandbreite (mm)12Befestigungsbohrung (mm)5,3Gewicht8.3 g / Stk.
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:Werkstoff1.4301* (W4) (NORMA)AusführungStandardØ Spannbereich (mm)16 - 27SW (mm)7Gewicht14 g / Stk.
Werkstoffe:Innenseele: PVC schwarz (Typ ölfest: rot), Außendecke: PVC blau (Typ ölfest: schwarz), Gewebeeinlage: Polyesterfaden, silikonfrei produziertTemperaturbereich:-20°C bis +60°CBetriebsdruck:15 bar (Typ ölfest: 16 bar), Bestdruck: 60 bar (Typ ölfest: 64 bar)Einsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Rollenlänge:50 mtr.Weitere Eigenschaften:AusführungStandardSchlauch Ø innen (mm)6,3Schlauch Ø außen (mm)11,0min. Biegeradius (mm)23Gewicht70 g / Stk.

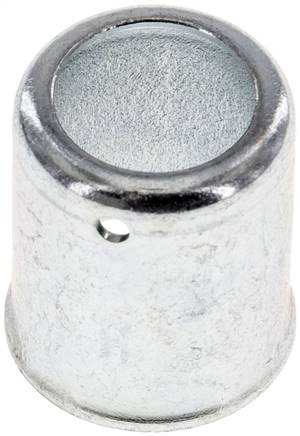

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)10Hülse Ø innen (mm)18,0Schlauch Ø außen (mm)16,5 - 17Bodenloch (mm)14,2Gewicht11 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4FarbegrünBetriebsdruck (bar)14min. Biegeradius (mm)20Gewicht20 g / Stk.
Werkstoffe:Innenseele: PVC schwarz (Typ ölfest: rot), Außendecke: PVC blau (Typ ölfest: schwarz), Gewebeeinlage: Polyesterfaden, silikonfrei produziertTemperaturbereich:-20°C bis +60°CBetriebsdruck:15 bar (Typ ölfest: 16 bar), Bestdruck: 60 bar (Typ ölfest: 64 bar)Einsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Rollenlänge:50 mtr.Weitere Eigenschaften:AusführungölfestSchlauch Ø innen (mm)10,0Schlauch Ø außen (mm)15,5min. Biegeradius (mm)35Gewicht140 g / Stk.

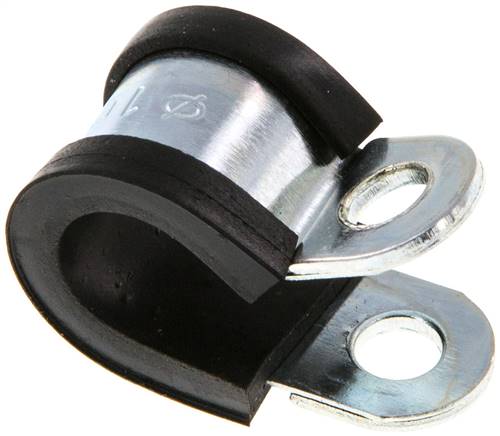

Verwendung:Zur einfachen Befestigung von Schläuchen, Kabeln und Rohren.Werkstoffe:Schelle: Stahl verzinkt, Einlage: NBR / CRTemperaturbereich:-35°C bis +100°C*ähnlich DIN 3016-1Weitere Eigenschaften:WerkstoffStahl verzinkt (W1)für Rohr Ø (mm)10Bandbreite (mm)12Befestigungsbohrung (mm)5,3Gewicht6.6 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
