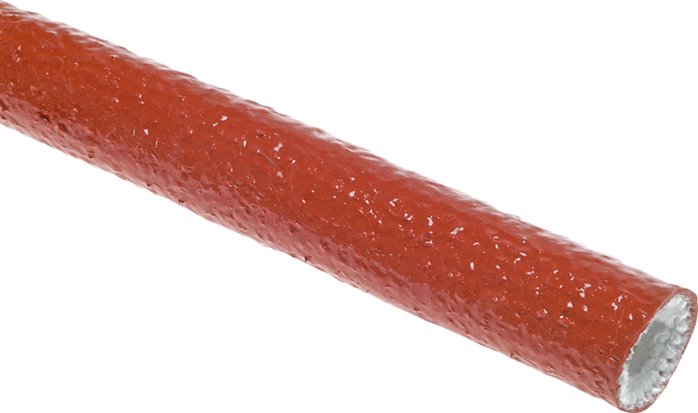

Anwendung:Schützt vor äußerer Hitzeeinwirkung und verhindert Wärmeverluste, weist Flüssigmetallspritzer ab (Gießerei-Glasverarbeitung)Werkstoffe:Außenmantel: temperaturbeständiges Spezialsilikon, Innenmantel: spezielles GlasfasergeflechtTemperaturbereich:-60°C bis +260°C (kurzzeitig: 15-20 min: max. +1090°C, 15-30 sek.: max +1650°C)Hinweis:Fixieren Sie den Schutzschlauch an den Enden mit FSS TAPE, mit 50% ÜberlappungRollenlänge:15 mtr.Weitere Eigenschaften:BeschreibungFlammschutzschlauchAbmessungen (mm)32 mm (innen)Gewicht380 g / Stk.

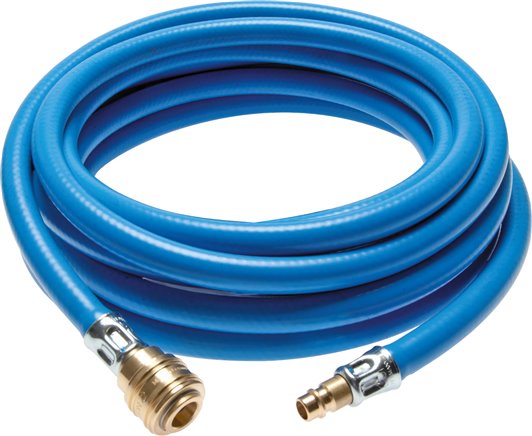

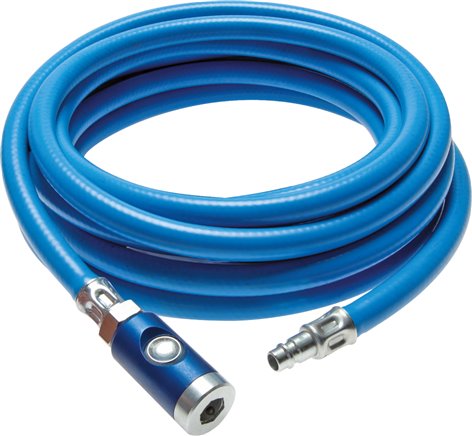

Werkstoffe:Innenseele: PVC schwarz, Außendecke: PVC blau, Gewebeeinlage: Polyesterfaden, silikonfrei produziert, TÜV-geprüft, Kupplungsdose und Kupplungsstecker: Messingkörper mit NBR-DichtungEinsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Weitere Eigenschaften:AusführungSicherheitsausführung: mit Druckknopf-SicherheitskupplungSchlauch Ø innen (mm)9,0Schlauch Ø außen (mm)14,5Schlauchlänge (m)20Betriebsdruck bei 20°C (bar)12Temperaturbereich (°C)-15 bis +60Gewicht2,4 kg / Stk.

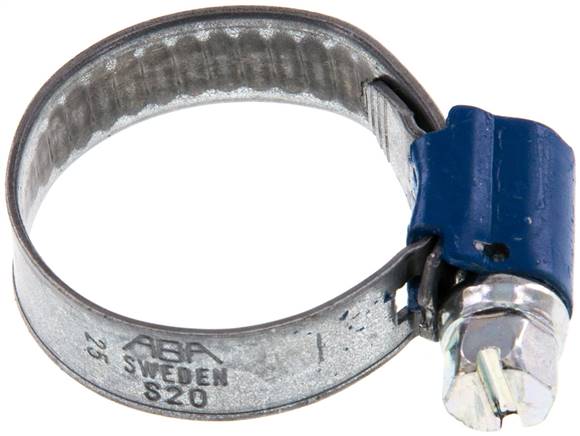

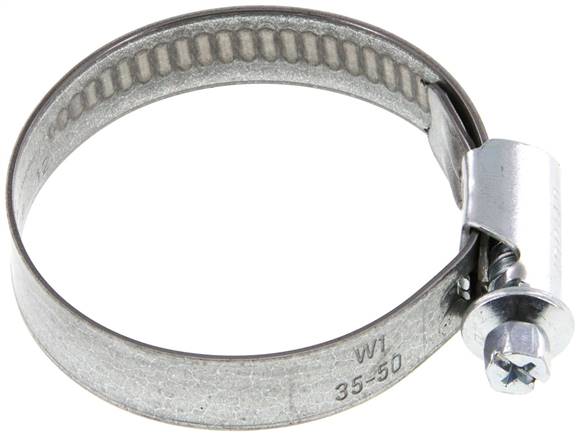

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (IDEAL)AusführungStandardØ Spannbereich (mm)60 - 80SW (mm)7Gewicht42 g / Stk.

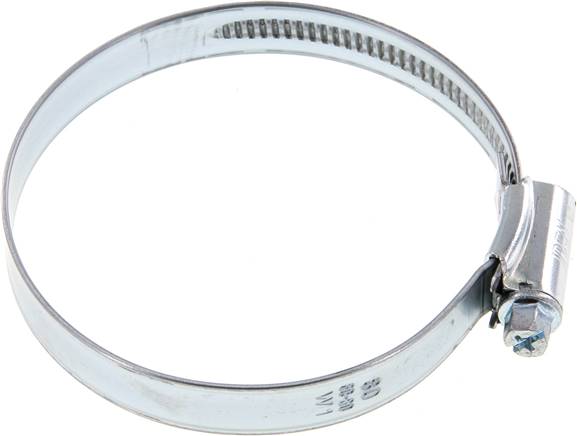

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (ABA)AusführungStandardØ Spannbereich (mm)16 - 25SW (mm)7Gewicht14 g / Stk.

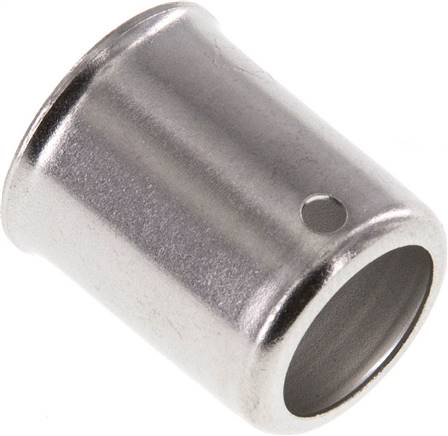

Werkstoffe:1.4301Weitere Eigenschaften:NW (mm)8Hülse Ø innen (mm)15,0Schlauch Ø außen (mm)13,5 - 14Bodenloch (mm)11,7Gewicht4.1 g / Stk.
Werkstoffe:Innenseele: PVC schwarz, Außendecke: PVC blau, Gewebeeinlage: Polyesterfaden, silikonfrei produziert, TÜV-geprüft, Kupplungsdose und Kupplungsstecker: Messingkörper mit NBR-DichtungEinsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Weitere Eigenschaften:AusführungStandardausführung mit StandardkupplungSchlauch Ø innen (mm)6,3Schlauch Ø außen (mm)11,0Schlauchlänge (m)10Betriebsdruck bei 20°C (bar)15Temperaturbereich (°C)-20 bis +60Gewicht850 g / Stk.

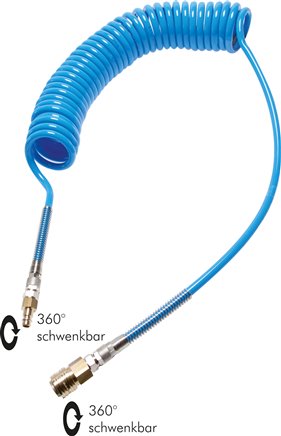

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:Arbeitslänge (m)3,0Schlauch Ø außen x innen (mm)6 x 4Wickel Ø innen (mm)30Gewicht290 g / Stk.

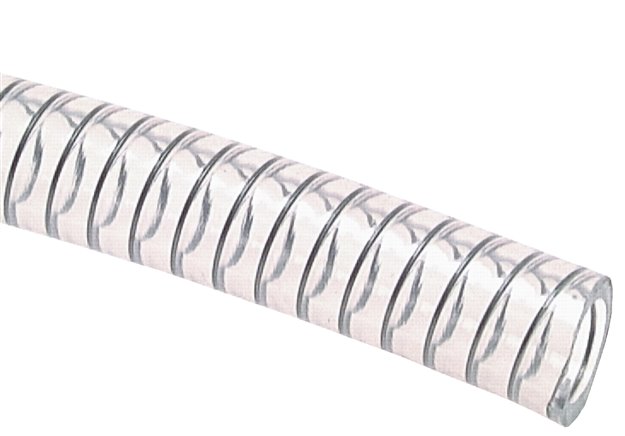

Werkstoffe:PVC, transparent mit eingearbeiteter Federstahlspirale, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B, C & D1)Temperaturbereich:-10°C bis +65°CAnwendung:Durch die glatte Innenwandung geeignet für Transport von flüssigen und festen Medien bei hohem Vakuum und hohem Druck. Durch die Transparenz ist eine gute optische Kontrolle der Vorgänge im Schlauch während des Arbeitsvorganges möglich.Rollenlänge:30 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)19min. Biegeradius (mm)40Wandstärke (mm)3,5Betriebsdruck (bar)-0,9 bis 7Gewicht320 g / Stk.

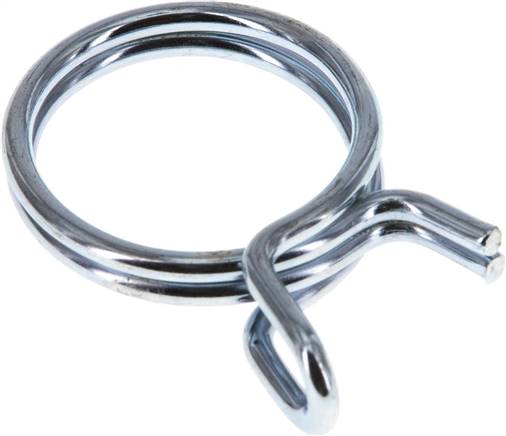

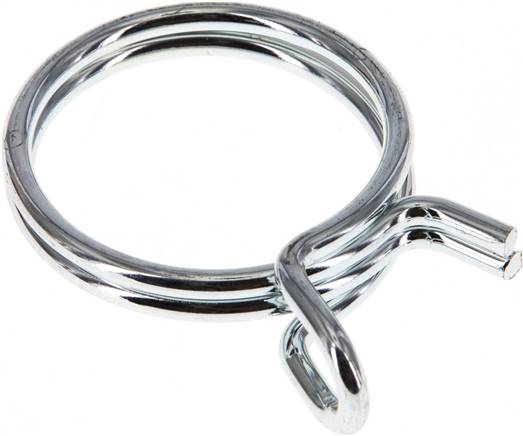

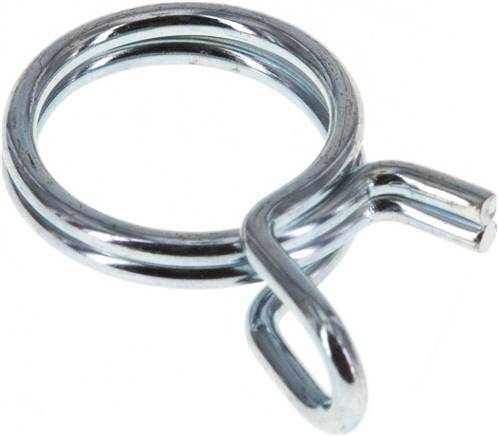

Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)19,2Ø Spannbereich (mm)18,7 - 19,6Breite (mm)9,1Gewicht4.4 g / Stk.
Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)40,5Ø Spannbereich (mm)39,4 - 41,4Breite (mm)14,8Gewicht22 g / Stk.
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)AusführungStandardØ Spannbereich (mm)35 - 50SW (mm)7Gewicht32 g / Stk.

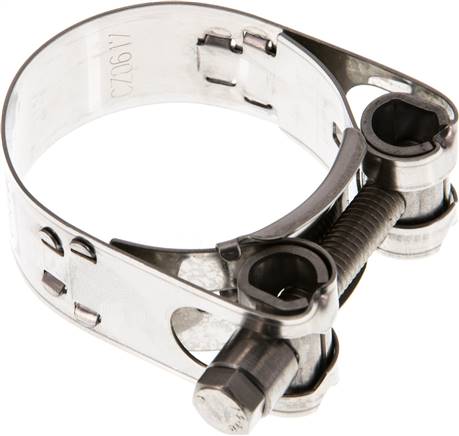

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)37 - 40Bandbreite (mm)18Gewicht39 g / Stk.

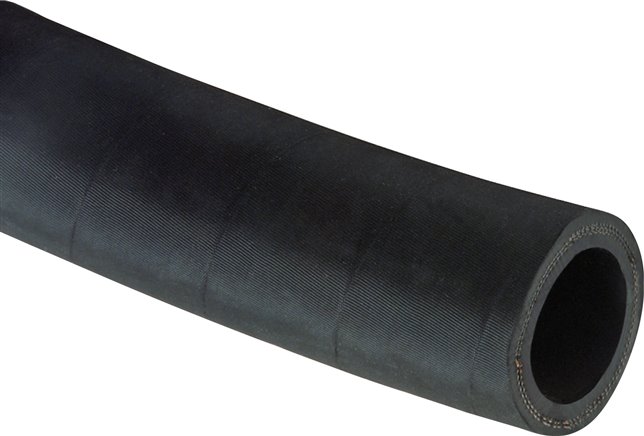

Werkstoffe:Decke: EPDM, schwarz, stoffgemustert und perforiert, Seele: EPDM, schwarz, glattEigenschaften:Gute Beständigkeit gegen Säuren und Laugen. Nach Gebrauch Wasser oder Dampf ablassen!Temperaturbereich:-40°C bis +164°C (Wasser bis max. 95°C)Betriebsdruck:max. 7 bar bei +164°C (Wasser bis max. 20 bar)Einsatzbereich:Heißwasser und SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)10 (3/8)Schlauch Ø außen (mm)21min. Biegeradius (mm)60Gewicht370 g / Stk.
SSDS55ES Drahtschlauchschelle 50 - 55mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Ø Spannbereich (mm)50 - 55Gewicht30 g / Stk.
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung25 mtr. RolleSchlauch Ø außen x innen (mm)12 x 9Farbe*blauBetriebsdruck (bar)19Rollenlänge (m)25min. Biegeradius (mm)70Gewicht1,3 kg / Stk.

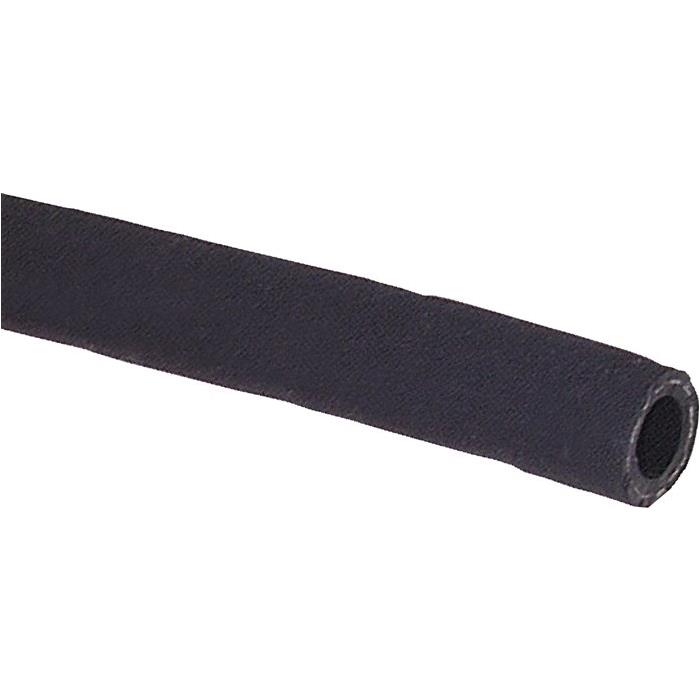

Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)8Schlauch Ø innen (mm)7,9Schlauch Ø außen (mm)14,1Betriebsdruck (bar)30Berstdruck (bar)120min. Biegeradius (mm)65Size Kenngröße5Gewicht160 g / Stk.

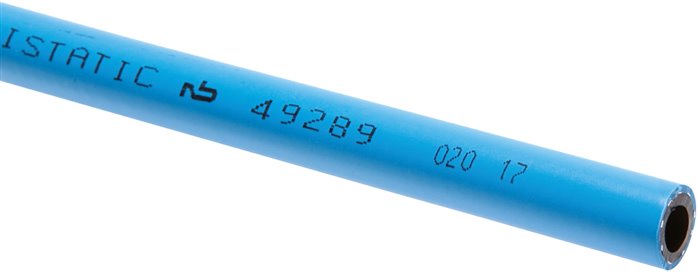

Werkstoffe:Innenseele: PVC schwarz, glatt, antistatisch, Außendecke: PVC blau, glatt, witterungs- und ölbeständig, Gewebeeinlage: PolyesterfadenTemperaturbereich:-20°C bis +90°CBetriebsdruck:16 bar (Berstdruck: 60 bar)Elektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Druckluftschlauch für Industrie, Werkstatt, Tankstelle und Lackieranlagen in Antistatik-Ausführung. Witterungsbeständige Außendecke, gute Temperaturbeständigkeit, auch für nicht aggressive Flüssigkeiten geeignet.Rollenlänge:20 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)10Schlauch Ø außen (mm)17,5min. Biegeradius (mm)30Gewicht220 g / Stk.

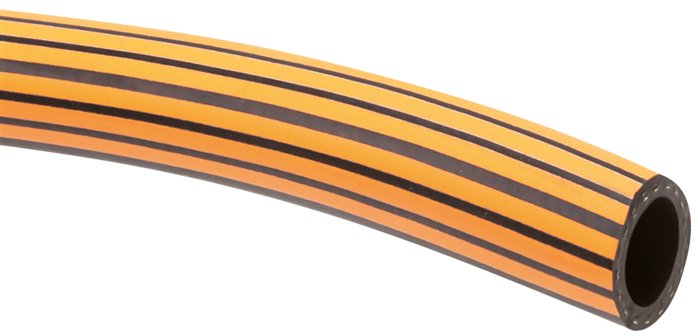

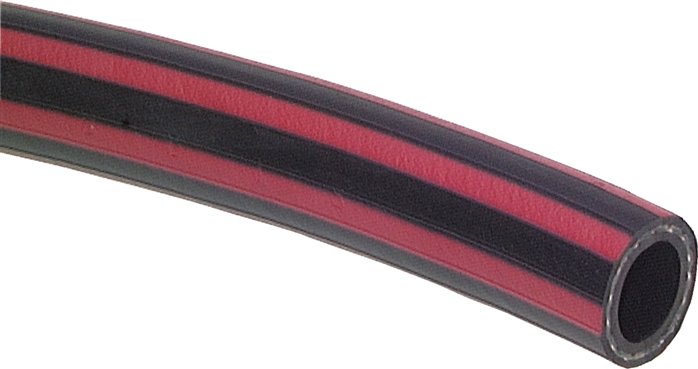

Werkstoffe:Seele: schwarze, porenfreie, glatte EPDM-Innenschicht, Druckträger: synthetische Garne, Decke: schwarze, glatte EPDM-Außenschicht, ozon-, witterungs- und UV-beständig, ab DN 32 stoffgemustertTemperaturbereich:-40°C bis max. +100°C (EURO TRIX: -20°C bis max. +100°C)Berstdruck:3-facher BetriebsdruckEinsatzbereich:Kalt- und Heißwasser, Seifenlösungen sowie die meisten wässrigen Salzlösungen und eine große Anzahl an Chemikalien. bis DN 25 LABS-, trennmittel- und fettfreie Produktion.Rollenlänge:40 mtr.Weitere Eigenschaften:AusführungTRIX ROTSTRAHLSchlauch Ø innen (mm)32 (1-1/4)Schlauch Ø außen (mm)43,0min. Biegeradius170Betriebsdruck (bar)15Temperaturbereich (°C)-40 bis +100Gewicht900 g / Stk.
Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)28,7Ø Spannbereich (mm)27,9 - 29,4Breite (mm)11,4Gewicht9.9 g / Stk.

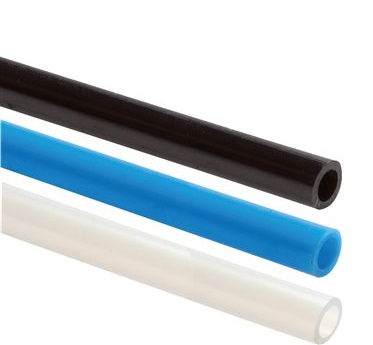

Werkstoffe:LD-PE, Farbe Natur entspricht FDA 21 CFR 177.2600 (c) und NSF 51Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:50 DRollenlänge:30 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)1/4 x 4,3Außen Ø (mm)6,35FarbenaturBetriebsdruck (bar)14min. Biegeradius (mm)30Gewicht18 g / Stk.

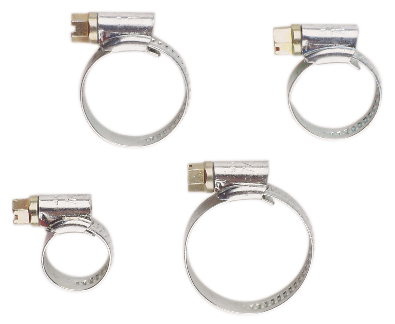

Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 10Abnahme-Intervall: 1 Stahl Glanzverzinkt Schneckengewinde für Kreuzschlitzschraube SW 7 mm Bandbreite 9 mm Technische Daten Inhalt 1 Verpackungseinheit 50 St. für Schlauch-Durchmesser 20-32 mm

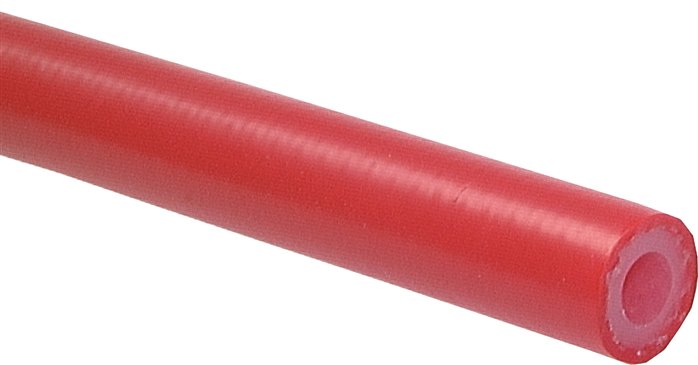

Ausführung:Innenseele transparent, Außenhaut rot (talkumiert), Gewebeeinlage aus Polyester, 70° Shore-Härte (? 5°), Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-50°C bis +180°C (kurzzeitig +200°C)Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)3 x 8Betriebsdruck (bar)20Berstdruck (bar)60Gewicht49 g / Stk.
Werkstoffe:Seele: schwarze, porenfreie, glatte EPDM-Innenschicht, Druckträger: synthetische Garne, Decke: schwarze, glatte EPDM-Außenschicht, ozon-, witterungs- und UV-beständig, ab DN 32 stoffgemustertTemperaturbereich:-40°C bis max. +100°C (EURO TRIX: -20°C bis max. +100°C)Berstdruck:3-facher BetriebsdruckEinsatzbereich:Kalt- und Heißwasser, Seifenlösungen sowie die meisten wässrigen Salzlösungen und eine große Anzahl an Chemikalien. bis DN 25 LABS-, trennmittel- und fettfreie Produktion.Rollenlänge:40 mtr.Weitere Eigenschaften:AusführungEURO TRIXSchlauch Ø innen (mm)19 (3/4)Schlauch Ø außen (mm)27,0min. Biegeradius70Betriebsdruck (bar)15Temperaturbereich (°C)-20 bis +100Gewicht390 g / Stk.

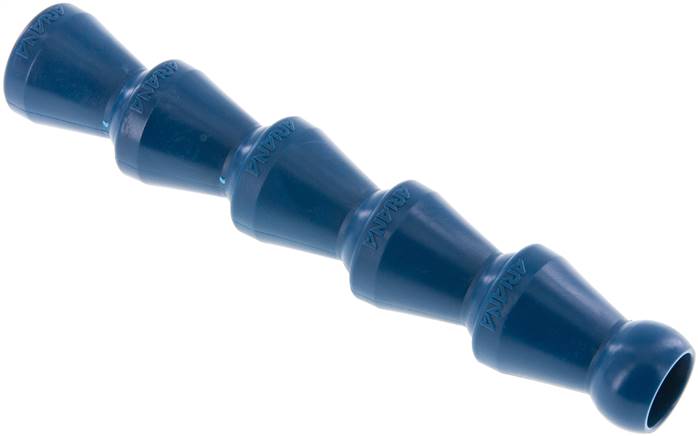

Werkstoffe:POMDurchfluss:bis 28,8 l/minVerwendung:Dieses System eignet sich zum Durchleiten von Petroleumprodukten, Kühlmitteln, Chemikalien sowie Dielektrikum von Errodiermaschinen.Kompatibel zu den Systemen:Flexoline, Hydra, Kümli, Loc-Line und OssmannTeilkompatibel zu den Systemen:Snaploc, Lubecool, Vario und MaxiflexWeitere Eigenschaften:BeschreibungGelenkschlauchstück 130 mm (5 Module)Gewicht35 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
