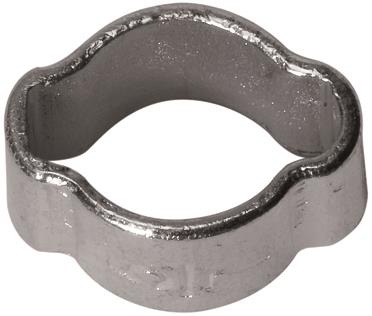

2-Ohr-Schlauchklemme »blow line«, Stahl verzinkt, Chrom III-beschichtet, Spannbereich 23,0 - 27,0 mmSchnelle und sichere Montage durch einfaches Zusammendrücken der beiden Profile.Technische Daten:Spannbereich min.23 mmSpannbereich max.27 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 129. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 129 (siehe Downloads).

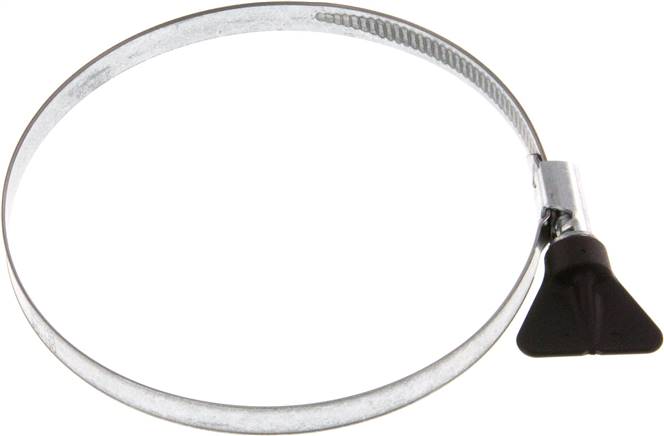

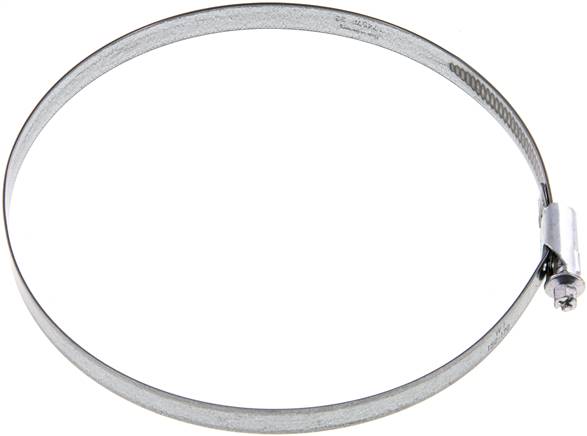

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)AusführungStandardØ Spannbereich (mm)20 - 32SW (mm)7Gewicht24 g / Stk.

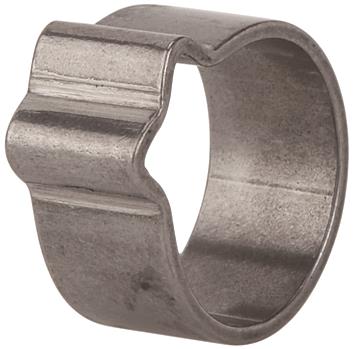

1-Ohr-Schlauchklemme, Edelstahl 1.4301 (W4), Spannbereich 11,0 - 13,0 mm, Bandbreite 6,5 mmTechnische Daten:MaterialEdelstahl 1.4301 (W4)Spannbereich min.11 mmSpannbereich max.13 mmBandbreite6.5 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 946. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 946 (siehe Downloads).
Achtung: Zubehör gleich mitbestellen!1 Stück StockschraubeWeitere Eigenschaften:Ausführung1-fachfür Rohr Ø außen (mm)6Gewicht2.3 g / Stk.
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)16 x 12Farbenatur*Betriebsdruck (bar)9min. Biegeradius (mm)100Gewicht75 g / Stk.
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)4 x 2Farbenatur*Betriebsdruck (bar)20min. Biegeradius (mm)20Gewicht8.2 g / Stk.

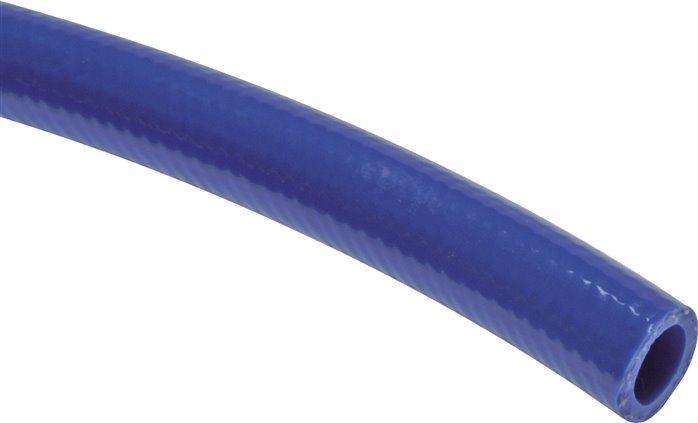

Achtung:Diese Schläuche sind speziell für CEJN-Stream-Line-Armaturen gefertigt. Kupplungsdosen und -stecker des Stream-Line-Programmes finden Sie bei den Kupplungen.Werkstoffe:Polyester-Polyurethan, Gewebeeinlage: PolyesterfadenTemperaturbereich:-30°C bis +60°CRollenlänge:50 mtr.*ohne Gewebeeinlage, **nicht Fabrikat CEJNWeitere Eigenschaften:AusführungCEJNSchlauch Ø außen x innen (mm)16 x 11Betriebsdruck (bar)12min. Biegeradius (mm)60Gewicht125 g / Stk.

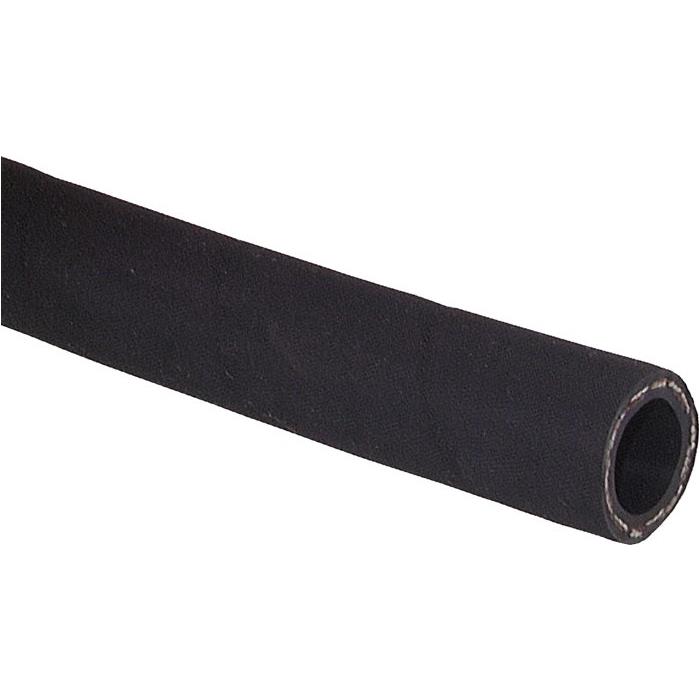

Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)25Schlauch Ø innen (mm)25,4Schlauch Ø außen (mm)33,4Betriebsdruck (bar)40Berstdruck (bar)160min. Biegeradius (mm)130Size Kenngröße16Gewicht500 g / Stk.

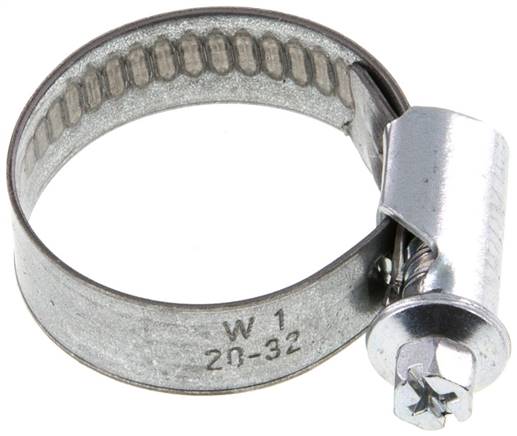

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)AusführungStandardØ Spannbereich (mm)150 - 170SW (mm)7Gewicht60 g / Stk.
Eigenschaften:Halbstarr, gut verlegbar und knickstabil. Bevorzugter Einsatz bei Druckluft-, Druckluftbrems-, Hydraulik- sowie Kraftstoffleitungen. Für die Verwendung in Schleppketten geeignet. Farbe schwarz: UV-beständig.Temperaturbereich:-60°C bis +100°CShore-Härte:65 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 87%, +40°C: 74%, +50°C: 64%, +60°C: 57%, +70°C: 52%, +80°C: 47%, +90°C: 44%, +100°C: 40%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)12 x 10Farbe*rotBetriebsdruck (bar)12Rollenlänge (m)50min. Biegeradius (mm)85Gewicht39 g / Stk.

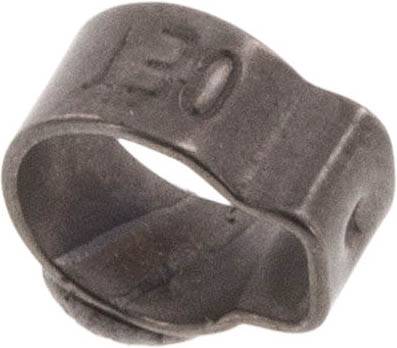

Werkstoffe:1.4307 (W4), Einlagering: 1.4310Verwendung:1-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Der Einlagering bewirkt eine absolut sichere Rundum-Abbindung und findet bevorzugt bei der Montage von weichen und empfindlichen oder sehr steifen Schläuchen Verwendung. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbarWeitere Eigenschaften:AusführungStandardØ Spannbereich (mm)5,1 - 6,1Bandbreite (mm)4Gewicht0.4 g / Stk.

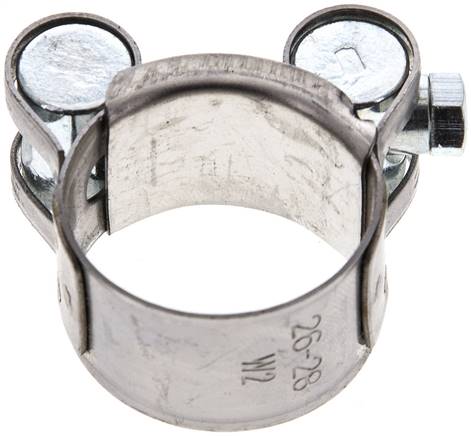

Verwendung: Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ... Werkstoffe: Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinkt Technische Daten: Stahlband Chromstahl 1.4016 Bolzen Stahl verzinkt Gehäuse Chromstahl 1.4016 Schraube Stahl verzinkt Bandbreite 18 mm Spannbereich min. 26 mm Spannbereich max. 28 mm empf. Anzugsdrehmoment 4.5 Nm
Ausführung:transparent, 60° Shore-Härte (? 5°), talkumiert, ohne Gewebeeinlage, Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-60°C bis +200°C (mit Dampf bis +135°C sterilisierbar)Betriebsdruck:zum drucklosen Durchleiten von Flüssigkeiten und GasenRollenlänge:25 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)3 x 5Gewicht18 g / Stk.

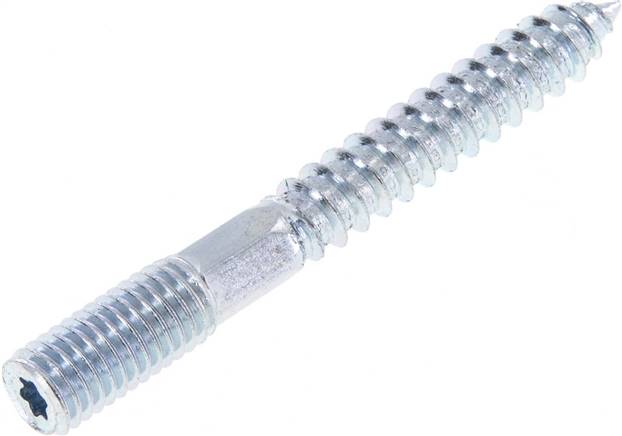

Information: nur Ausführung Stahl verzinkt ist mit Sternprofil (TX)-Antrieb versehen Weitere Eigenschaften: Werkstoff Stahl verzinkt Sternprofil (TX) d (mm) M 10 L (mm) 80 passende Dübel DUBEL SX12X60 Gewicht 30 g / Stk.

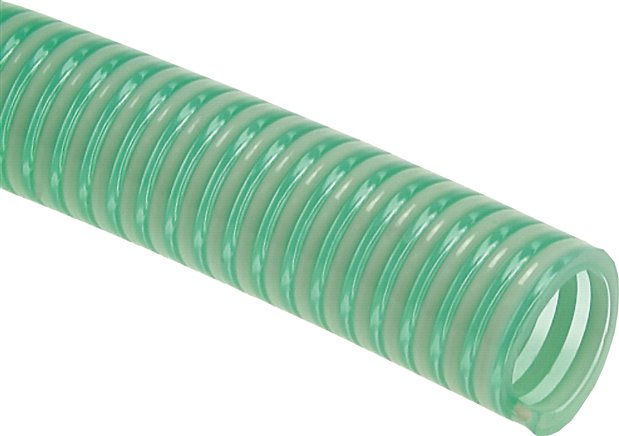

Werkstoffe:PVC, grünlich-transparent, Stützwendel Hart-PVC weiß, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B & C)Temperaturbereich:-10°C bis +55°CAnwendung:Schlauch für Reinigungsmittel, teilweise für Säuren und Laugen, Wasser und Druckluft sowie Vakuum geeignet. Be- und Entwässerungsvorhaben bei Industrie, Landwirtschaft und Gartenbau, Spritzgeräte in der Landwirtschaft.Weitere Eigenschaften:Schlauch Ø innen (mm)60min. Biegeradius (mm)270Wandstärke (mm)4,4Betriebsdruck (bar)-0,7 bis 6Rollenlänge (m)50Gewicht950 g / Stk.

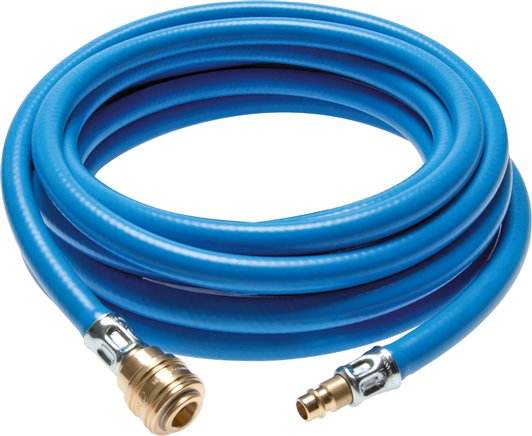

Werkstoffe:Innenseele: PVC schwarz, Außendecke: PVC blau, Gewebeeinlage: Polyesterfaden, silikonfrei produziert, TÜV-geprüft, Kupplungsdose und Kupplungsstecker: Messingkörper mit NBR-DichtungEinsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Weitere Eigenschaften:AusführungStandardausführung mit StandardkupplungSchlauch Ø innen (mm)6,3Schlauch Ø außen (mm)11,0Schlauchlänge (m)5Betriebsdruck bei 20°C (bar)15Temperaturbereich (°C)-20 bis +60Gewicht500 g / Stk.

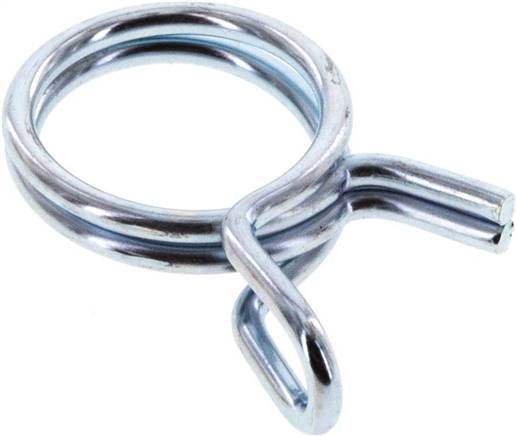

Werkstoffe:Federstahl verzinktVerwendung:Die selbstnachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet. Zum Öffnen der Schelle wird diese an den dafür vorgesehenen Schenkeln einfach mittels Zange zusammengedrückt. Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialien mit großem Wärmeausdehnungskoeffizienten. Vor dem endgültigen Herstellen einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.Weitere Eigenschaften:Spann Ø ideal (mm)14,0Ø Spannbereich (mm)13,6 - 14,4Breite (mm)7,3Gewicht1.9 g / Stk.
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)AusführungStandardØ Spannbereich (mm)40 - 60SW (mm)7Gewicht22 g / Stk.

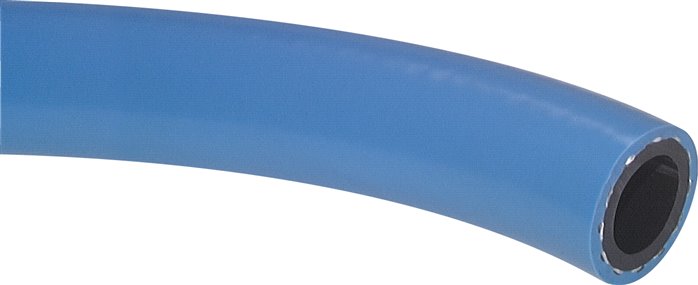

Werkstoffe:Innenseele: Weich-PVC schwarz, Außendecke: Weich-PVC blau, Gewebeeinlage: PolyesterfadenTemperaturbereich:-15°C bis +60°CBetriebsdruck:40 bar (20°C), 24 bar (40°C), 16 bar (60°C)Einsatzbereich:UV-beständiger, kälteflexibler Mehrzweckschlauch für Druckluft, Kaltwasser, Industrie und Landwirtschaft, stoß- und trittfestRollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)16,0 (5/8)Schlauch Ø außen (mm)24,0min. Biegeradius (mm)56Berstdruck (bar)115Gewicht330 g / Stk.
Temperaturbereich:-40 bis +125°C (2 TE 5: bis max. +100°C), kurzzeitig +125°C (Wasser bis +70°C / Diesel bis +93°C)Einsatzbereich:Mitteldruck-HydrauliksystemeBeständigkeit:Hydrauliköle auf Mineralölbasis, Wasser, Dieselöle, Rapsöl, Wasser-ÖlemulsionenLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.Vorteile:•Hohe Flexibilität, kleine Biegeradien, geringes Gewicht, keine Übertragung von VibrationenWeitere Eigenschaften:DN (mm)16Schlauch Ø innen (mm)16,0Schlauch Ø außen (mm)23,6Betriebsdruck (bar)50Berstdruck (bar)200min. Biegeradius (mm)90Size Kenngröße10Gewicht300 g / Stk.
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)90 - 110SW (mm)7Gewicht34 g / Stk.

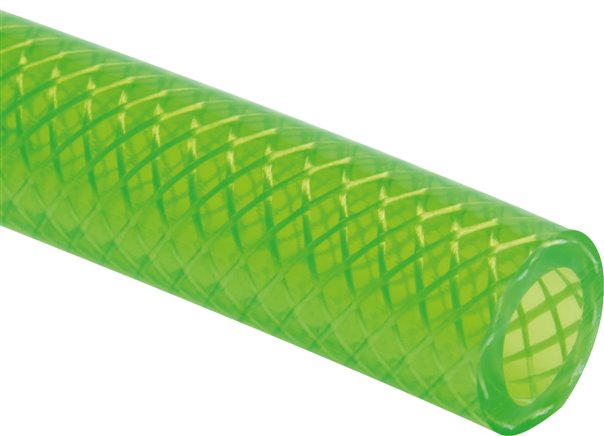

Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)13,2 (1/2)Schlauch Ø außen (mm)19,8FarbeleuchtgrünBetriebsdruck* bei 20°C (bar)16Betriebsdruck* bei 40°C (bar)12Rollenlänge (m)50Gewicht220 g / Stk.
Verwendung:Sockel zur Befestigung von Kabelbindern auf ebenen Flächen.Werkstoffe:Körper: ABS natur, Klebesockel: Harz-Kautschuk mit PE-SchaumTemperaturbereich:-10°C bis +60°C (kurzzeitig +95°C)Verpackungseinheit:100 Stk.Weitere Eigenschaften:AusführungSchraubsockelmax. Kabelbinderbreite F (mm)3,6L (mm)19,0B (mm)19,0H (mm)6,0Gewicht0.7 g / Stk.
SSDS21 Drahtschlauchschelle 18 - 21mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktØ Spannbereich (mm)18 - 21Gewicht14 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
