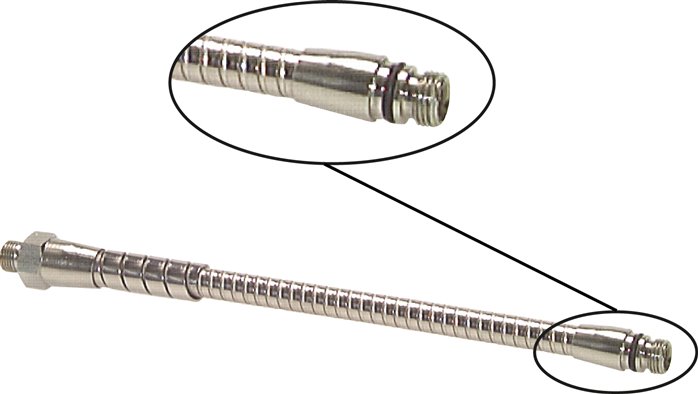

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / AG (für auswechselbare Düse)Länge (mm)500min. Biegeradius (mm)110GewindeG 1/2"DüsenanschlussM 18 x 1DN (mm)10Gewicht750 g / Stk.
1.300-6-5ES ES-Pressanschluss AGN (gerade), NPTF 3/8"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 3/8"NW (mm)8BeschreibungNPTF-Außengewinde, konisch dichtendGewicht46 g / Stk.

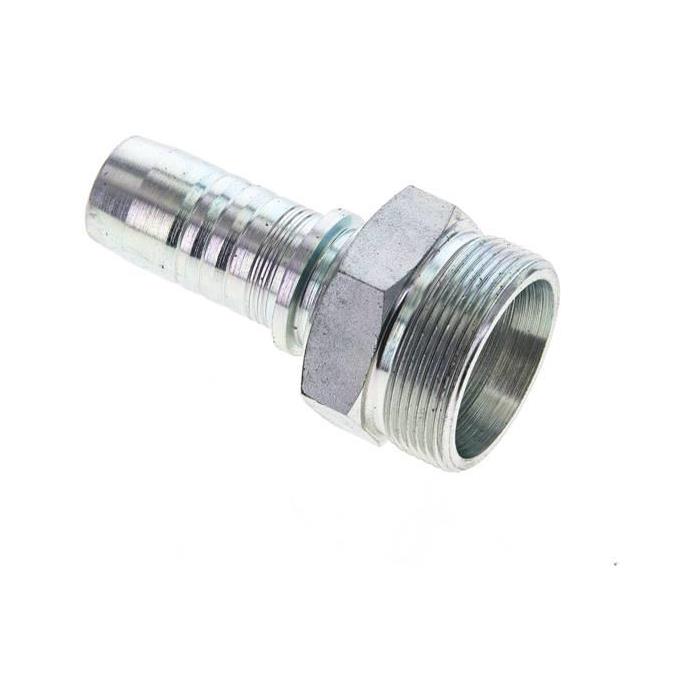

1.190-12A Pressanschluss CEF (gerade), M 36 x 1,5 (26,75)Weitere Eigenschaften:BauformCEF (gerade)AnschlussgrößeM 36 x 1,5 (26,75)DN (mm)19BeschreibungAußengewinde 24° für Schneidringverbindung, französich Ø-GAZGewicht165 g / Stk.

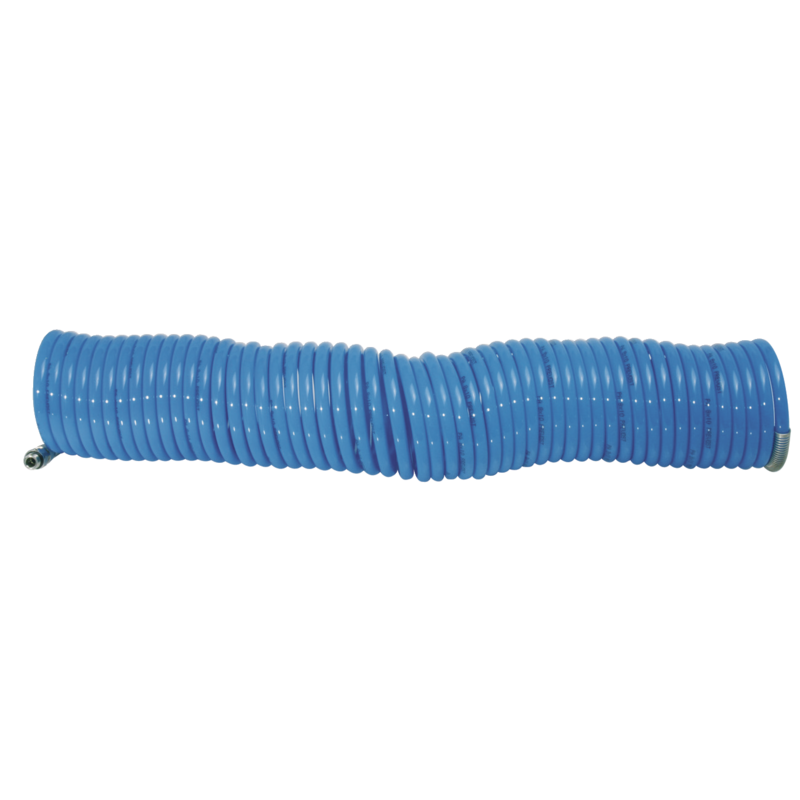

Max. Betriebsdruck: 10 barLänge: 8,5 mAG BSPP: G 3/8Durchmesser Innen/ Außen (mm): 9,5 x 12Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien

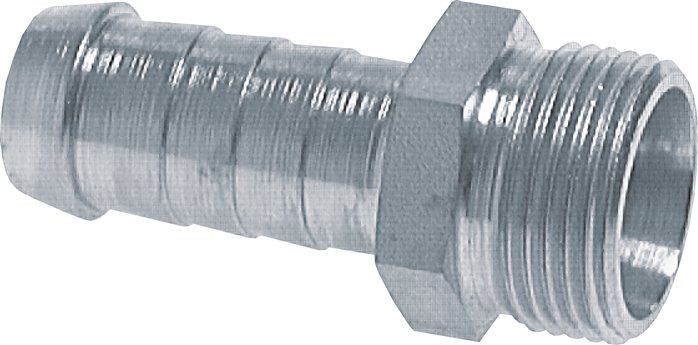

8521000 Schlauchnippel M 22 x 1,5 (14 S), 11 - 12mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheNW (mm)10Schlauch Ø innen (mm)11 - 12GewindeM 22 x 1,5für Rohr Ø außen (mm)14 SSchlüsselweite (mm)24Gewicht55 g / Stk.

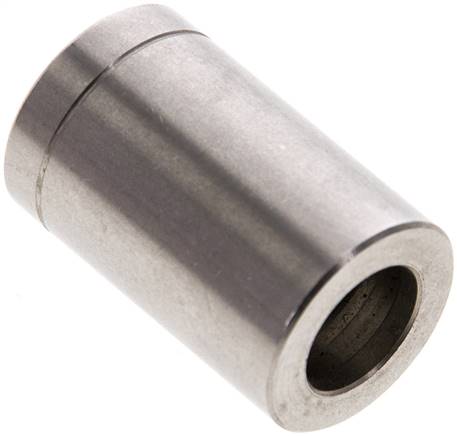

*Überwurfmutter aus Messing, **Da=27 mmWeitere Eigenschaften:WerkstoffEdelstahlBauformHülse 1 SN...W & 2 SN ...W (Schlauch geschält)Anschlussgröße19 x 30 (Da x L)DN (mm)6BeschreibungPressfassung für Waschschlauch 1 SN...W, 2 SN...W (Schlauch Gewicht28 g / Stk.

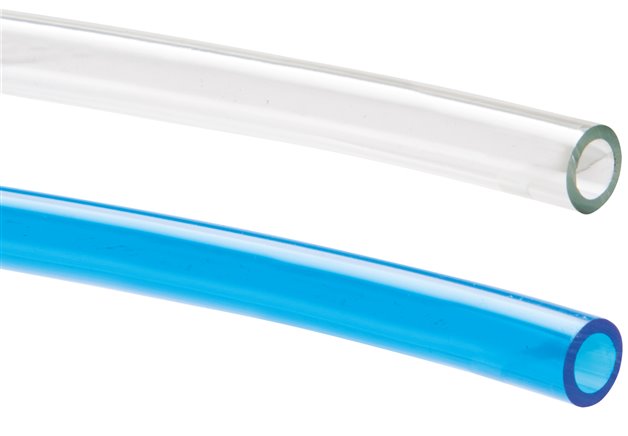

Werkstoff:Polyether-Polyurethan, hydrolyse- und mikrobenbeständig, entspricht den Anforderungen der Verordnung FDA 21 CFR 177.2600Temperaturbereich:-35°C bis +60°CShore-Härte:53 D (Typ PUN 12x8 ...: 48 D)Rollenlänge:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*Standardfarbe, bitte bevorzugt verwenden.Weitere Eigenschaften:Schlauch Ø außen x innen (mm)6 x 4Farbeblau-transparentBetriebsdruck (bar)16min. Biegeradius (mm)18Gewicht19 g / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungradialer AbgangArbeitslänge (m)15,0Schlauch Ø außen x innen (mm)15 x 12FarbeschwarzBetriebsdruck (bar)15Wickel Ø innen (mm)150NormDIN 73378 & DIN 74324Gewicht1,9 kg / Stk.
1.470-32A Pressanschluss SFL (90°), 71,4 (2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße71,4 (2)DN (mm)51BeschreibungSAE-Flansch, Standard-BaureiheGewicht1,7 kg / Stk.

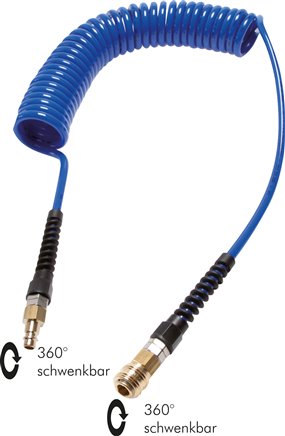

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität. Sehr hochwertige Ausführung.Werkstoff:Polyether-PolyurethanTemperaturbereich:-20°C bis +75°C (mit Druckknopf-Sicherheitskupplung: -15°C bis +70°C)Betriebsdruck:8 barOptional:mit Druckknopf-Sicherheitskupplung und Stahlstecker -SVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeiden, •mit Kupplungsdose und -stecker, sofort am Arbeitsplatz einsetzbarWeitere Eigenschaften:KupplungsbauformDruckknopf-Sicherheitskupplung NW 7,2Arbeitslänge (m)3,0Schlauch Ø außen x innen (mm)8 x 5Wickel Ø innen (mm)24Gewicht350 g / Stk.

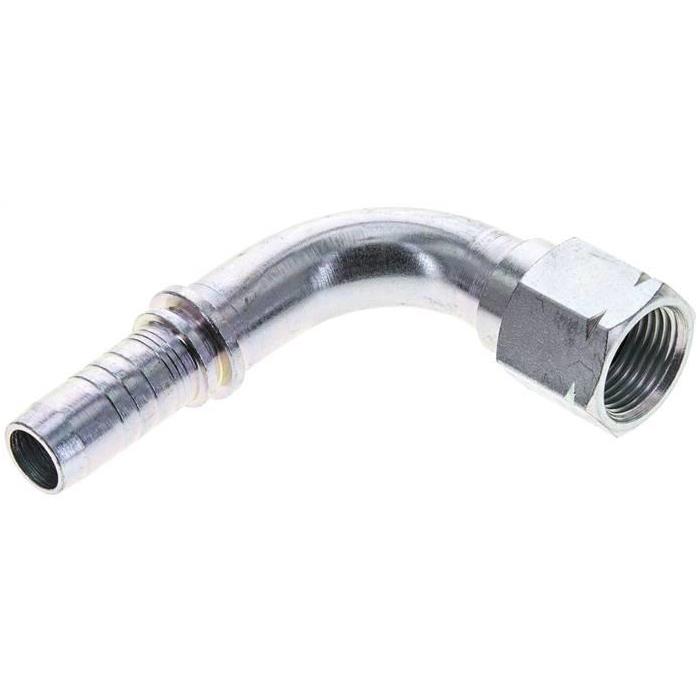

1.353-10A Pressanschluss DKJ (90°), UNF 7/8"-14Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 7/8-14DN (mm)16BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht195 g / Stk.
5.420-12ES ES-4SH-Pressanschluss SFL (gerade), 38,1 (3/4")Weitere Eigenschaften:BauformSFL (gerade)Anschlussgröße38,1 (3/4)NW (mm)19BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

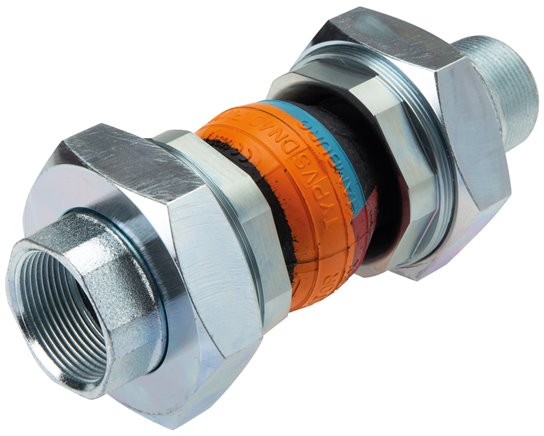

Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1G 1-1/2 (IG)G2G 1-1/2 (IG)Ausführung BalgNBRAusführungInnengewindeDN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)189SW1 (mm)75SW2 (mm)54Gewicht2,5 kg / Stk.
Max. Betriebsdruck: 10 barLänge: 20 m max.Durchmesser Innen/ Außen (mm): 16 x 20Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien

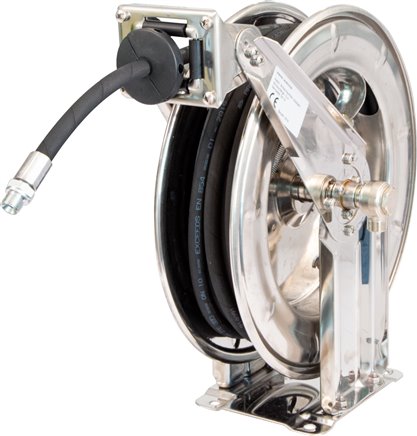

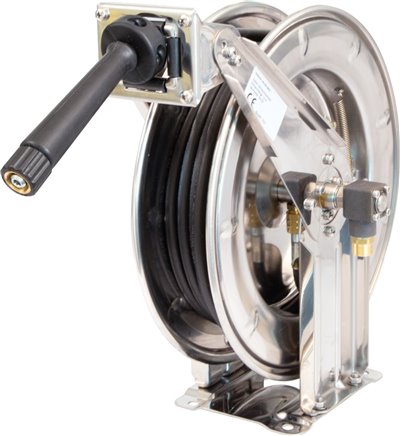

Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +150°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Hochdruck-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.*kompatibel zu Kärcher-AnschlüssenWeitere Eigenschaften:Werkstoff1.4301Schlauchlänge (m)20DN (mm)8Betriebsdruck (bar)220Eingang (Außengewinde*)M 22 x 1,5Ausgang (Überwurfmutter*)M 22 x 1,5ZubehörSAWP 50 ESGewicht19 kg / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN40 (DIN/EN)D (mm)48,3DN (mm)40PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)150H (mm)45d-1 (mm)18k (mm)110Gewicht2,1 kg / Stk.

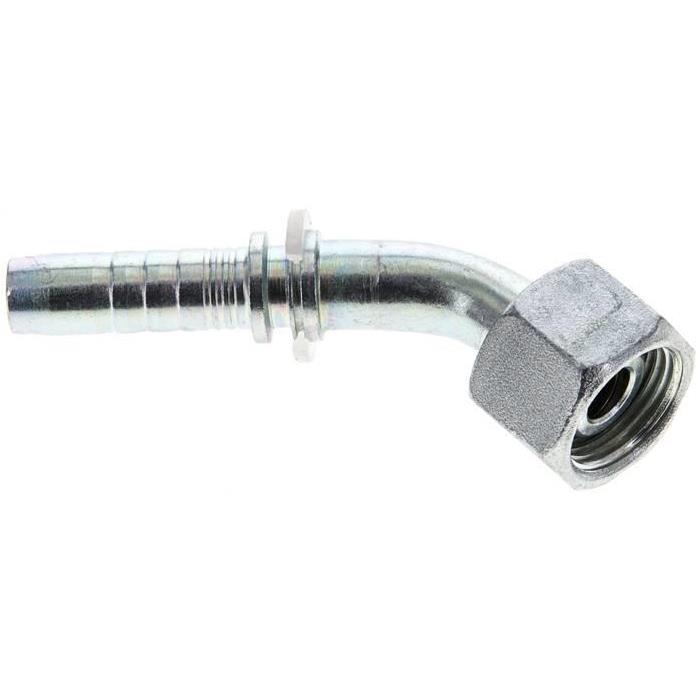

1.045-6A Pressanschluss DKL (45°), M 18 x 1,5 (12 L)Weitere Eigenschaften:BauformDKL (45°)AnschlussgrößeM 18 x 1,5 (12 L)DN (mm)10BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht60 g / Stk.

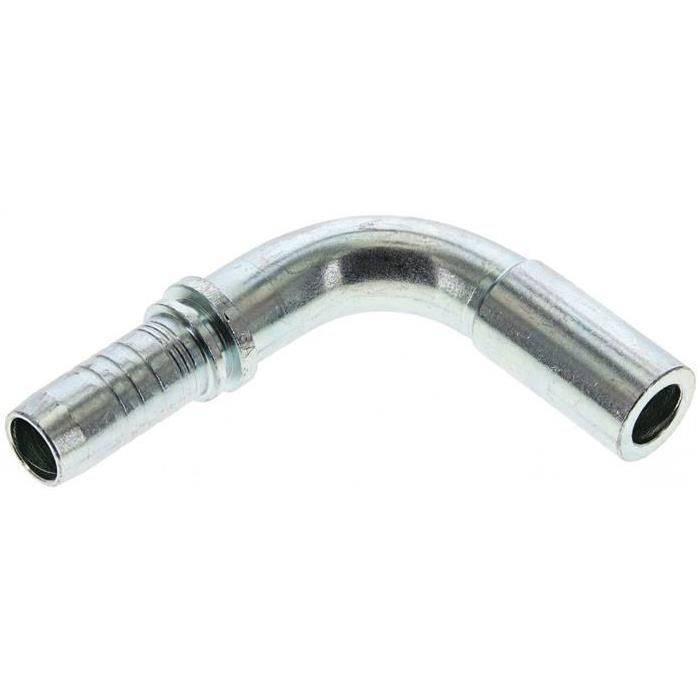

1.129-10A Pressanschluss RSS (90°), 20 SWeitere Eigenschaften:BauformRSS (90°)Anschlussgröße20 SDN (mm)16BeschreibungRohrstutzen für Schneidringverbindung, schwere BaureiheGewicht145 g / Stk.

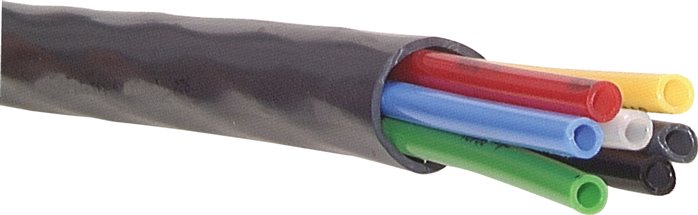

Anwendung:Speziell für die Pneumatik konzipiert. Durch die äußere, UV-beständige PVC-Hülle sehr robust und hohe Beständigkeit gegen äußere Einflüsse wie Abrieb, Öle, Alkohole, Säuren und anderen Medien.Eigenschaften:farbige, nummerirte, kalibrierte Polyamidschläuche von einer PVC-Hülle umschlossen, halbstarr, gut verlegbar und knickstabilTemperaturbereich:-40°C bis +85°CShore-Härte:Polyamid: 64 D, PVC: 70 ASchlauchnummer - Farbe:1 natur 2 rot 3 blau 4 grün 5 schwarz 6 dunkelgrau 7 gelb 8 orange 9 hellgrau 10 natur* 11 rot* 12 blau**separat gebündeltWeitere Eigenschaften:Ausführung25 mtr.-Rolle 12-adrigSchlauch Ø außen x innen (mm)6 x 4Betriebsdruck (bar)25min. Biegeradius (mm)70Gewicht10 kg / Stk.

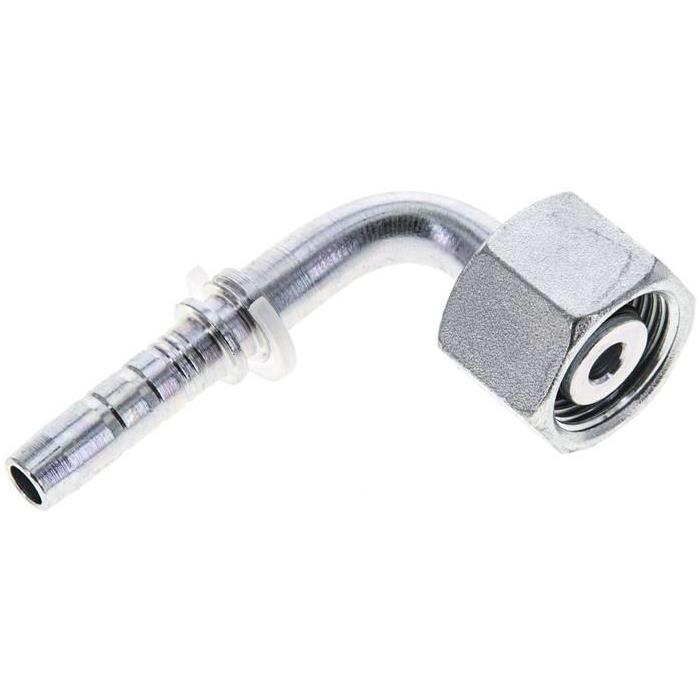

1.089-5A Pressanschluss DKO-S (90°), M 20 x 1,5 (12 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 20 x 1,5 (12 S)DN (mm)8BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht70 g / Stk.
Funktion:Der Schlauch kann ausgezogen und bei jeder Umdrehung der Trommel mehrfach arretiert werden. Nach kurzem Anziehen rollt die Trommel den gesamten Schlauch wieder auf.Werkstoffe:Körper: Stahlblech blau lackiert, Edelstahl 1.4301, Winkeldrehgelenk: Alu-Druckguss (Messing chemisch vernickelt bei Typ 1.4301), Anschluss: Stahl verzinktTemperaturbereich:-40°C bis +100°CLieferumfang:Automatischer Schlauchaufroller komplett mit spezial Gummi-Schlauch, Stopper und einstellbarem Auslauffenster mit PVC-Rollen.Weitere Eigenschaften:Werkstoff1.4301Schlauchlänge (m)10DN (mm)12Betriebsdruck (bar)50Eingang (Außengewinde)G 1/2"Ausgang (Außengewinde)G 1/2"ZubehörSAWP 50 ESGewicht16 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)7,5Schlauch Ø außen x innen (mm)8 x 6FarbegrünBetriebsdruck (bar)19Wickel Ø innen (mm)80NormDIN 73378Gewicht330 g / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild2-SAE (6000 PSI)für Flansch Ø (mm)79,4D (mm)133C (mm)96,8L (mm)21,00Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M20X70 ESBetriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M20X70 12.9Gewicht2 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, rot und gelbVorteile:•mit Schwenkanschlüssen für langsame Drehbewegungen, um das Verdrehen der Schläuche zu vermeiden, •axiale Abgänge für mehr Arbeitsraum*Anschluss starrWeitere Eigenschaften:Arbeitslänge (m)5,0Schlauch Ø außen x innen (mm)10 x 8GewindeG 1/4"Betriebsdruck (bar)15FarbegelbWickel Ø innen (mm)90NormDIN 73378Gewicht390 g / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
