1.353-6ES ES-Pressanschluss DKJ (90°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 9/16-18NW (mm)10BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)Gewicht60 g / Stk.

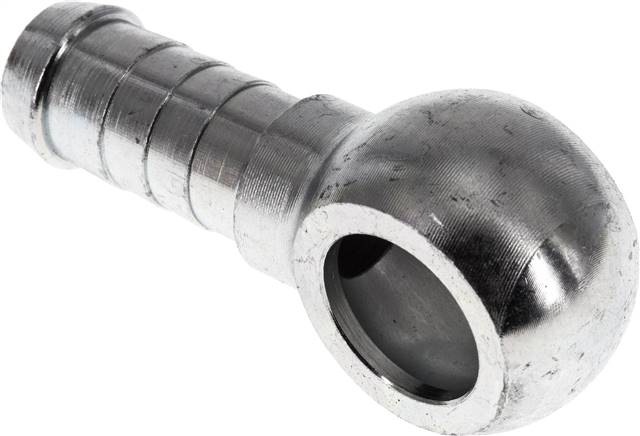

Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)13Schlauch Ø innen (mm)14 - 15Ø Ring (mm)18für GewindeM 18 x 1,5Gewicht65 g / Stk.

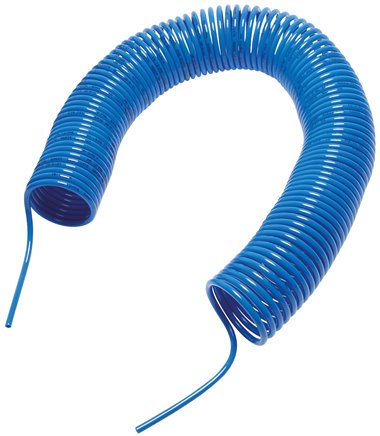

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)12 x 9FarbegelbBetriebsdruck (bar)19Wickel Ø innen (mm)90NormDIN 73378Gewicht500 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführung100 mtr. RolleSchlauch Ø außen x innen (mm)6 x 4FarbegrünBetriebsdruck** (bar)25min. Biegeradius (mm)30Gewicht3,6 kg / Stk.

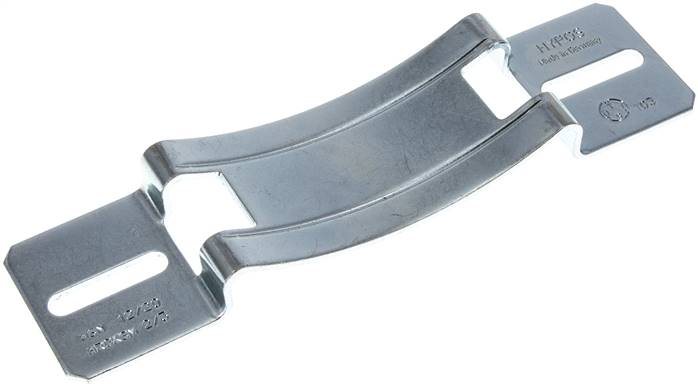

Werkstoffe:Stahl verzinktVerwendung:Diese Konsole und eine Schlauchschelle ergeben einen stabilen und standsicheren Fuß für runde Behälter und eine stabile Befestigung von Rohren.Verwendbare Schellen:SS ..., SSB ..., SSBP ..., SSSI ..., SSKB ...Achtung: Zubehör gleich mitbestellen!1 Stück SchlauchschelleWeitere Eigenschaften:für Rohr Ø (mm)208 - 234max. Schellenbreite (mm)25Länge x Breite (mm)236 x 60Befestigung - Langloch Breite x Länge (mm)9 x 32Gewicht330 g / Stk.

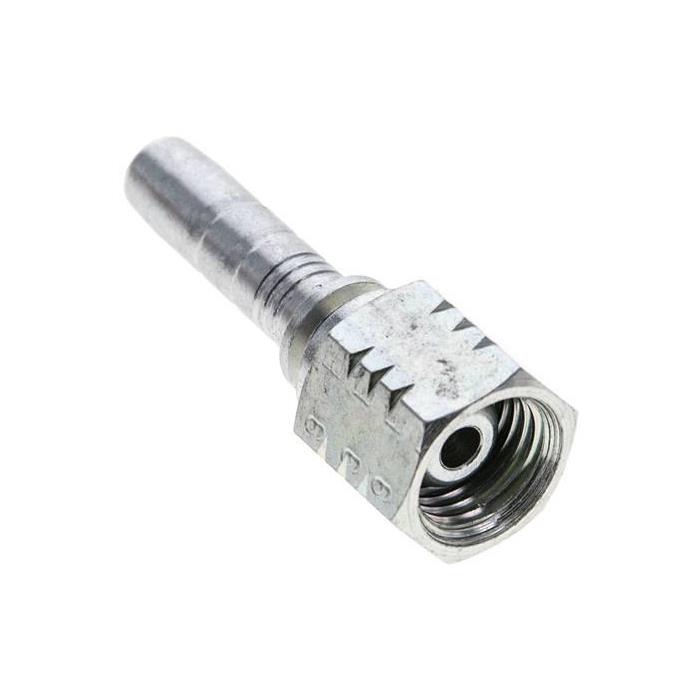

1.041-4-5A Pressanschluss DKL (gerade), M 14 x 1,5 (8 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 14 x 1,5 (8 L)DN (mm)8BeschreibungUniversal-Dichtkopf mit Überwurfmutter passend auf 60°-StutzGewicht32 g / Stk.

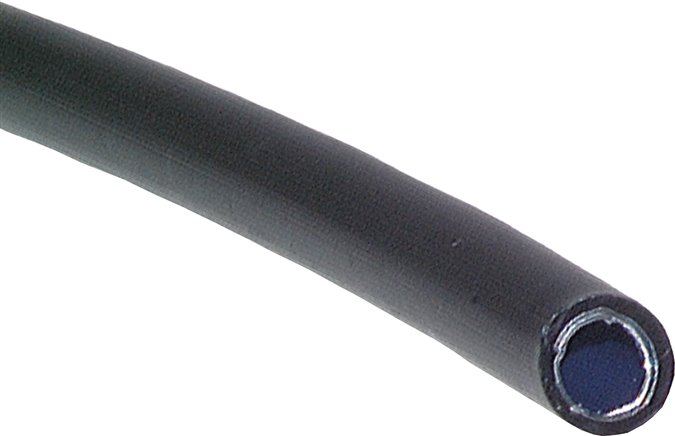

Eigenschaften:Das Rohr kann von Hand beliebig gebogen werden und behält diese Form bei. Es kann mit jedem handelsüblichen Schlauchabschneider geschnitten werden.Werkstoffe:PE(HD)-Aluminium-Verbundwerkstoff mit PE-InnenauskleidungTemperaturbereich:-40°C bis +80°CMedien:DruckluftRollenlänge Meterware:75 mtr.Vorteile:•von Hand biegbar, behält seine Form, •geringes Gewicht (wiegt nur den Bruchteil herkömmlicher Metallrohre) und daher ideal für den Rennsport, •benötigt keine speziellen Werkzeuge zur BearbeitungRichtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 89%, +40°C: 79%, +50°C: 68%, +60°C: 57%, +70°C: 47%, +80°C: 36%*Standardfarbe schwarz, bitte bevorzugt verwendenWeitere Eigenschaften:Ausführung100 mtr. RolleRohr Ø außen x innen (mm)10 x 6,2Farbe*rotBetriebsdruck (bar)29min. Biegeradius (mm)32Gewicht8 kg / Stk.

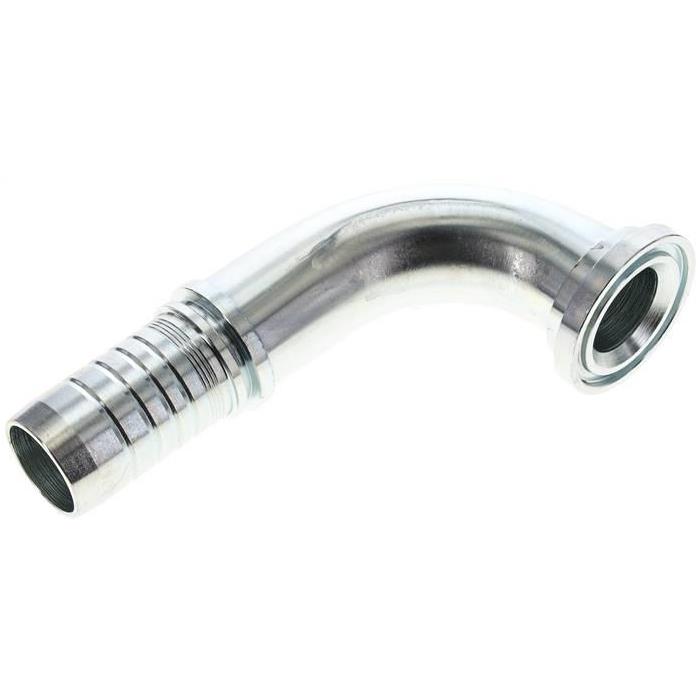

1.470-24A Pressanschluss SFL (90°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (90°)Anschlussgröße60,3 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Standard-BaureiheGewicht1 kg / Stk.

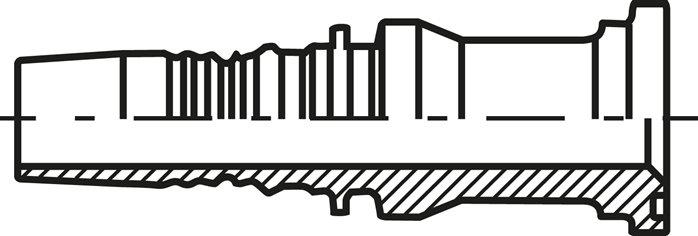

5.451-24ES ES-4SH-Pressanschluss SFS (45°), 63,5 (1-1/2")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße63,5 (1-1/2)NW (mm)38BeschreibungSAE-Flansch, Standard-Baureihe 6000 PSI

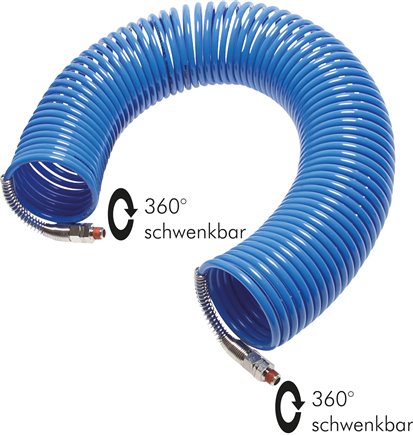

Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CFarbe:blauVorteile:•mit Schwenkanschlüssen für langsame Drehbewegung um das Verdrehen der Schläuche zu vermeidenWeitere Eigenschaften:Arbeitslänge (m)7,0Schlauch Ø außen x innen (mm)12 x 9GewindeR 3/8"Betriebsdruck (bar)19Wickel Ø innen (mm)100NormDIN 73378Gewicht950 g / Stk.

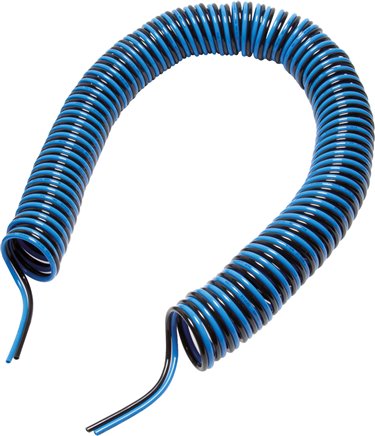

Eigenschaften:Polyurethan-Spiralschläuche zeichnen sich durch hohe Abrieb-, Druck- und Verschleißfestigkeit aus. Sie verhindern ein Zerkratzen von lackierten Oberflächen (Karosseriebau), besitzen eine dauerhafte Rückholkraft bei gleichzeitig sehr guter Knickfestigkeit und Elastizität.Werkstoff:Polyester-PolyurethanTemperaturbereich:-20°C bis +60°CBetriebsdruck:10 barWeitere Eigenschaften:AusführungDuo-Schlauch (2-fach), axialer AbgangArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)4,3 x 3Farbenblau - schwarzWickel Ø innen (mm)30Gewicht135 g / Stk.

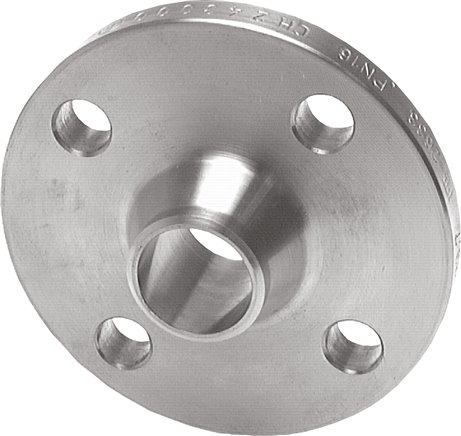

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN250-PN40 (DIN/EN)D (mm)273,0DN (mm)250PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)450H (mm)105d-1 (mm)33k (mm)385Gewicht34 kg / Stk.

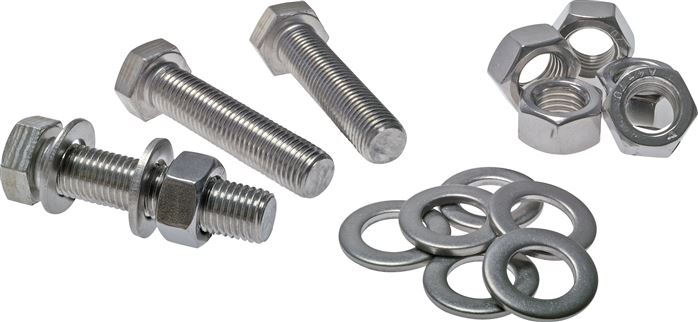

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungSechskantschraubeGewindeM 16effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)46Muttern934-M16 ES4AScheiben125A-16 ES4AGewicht125 g / Stk.

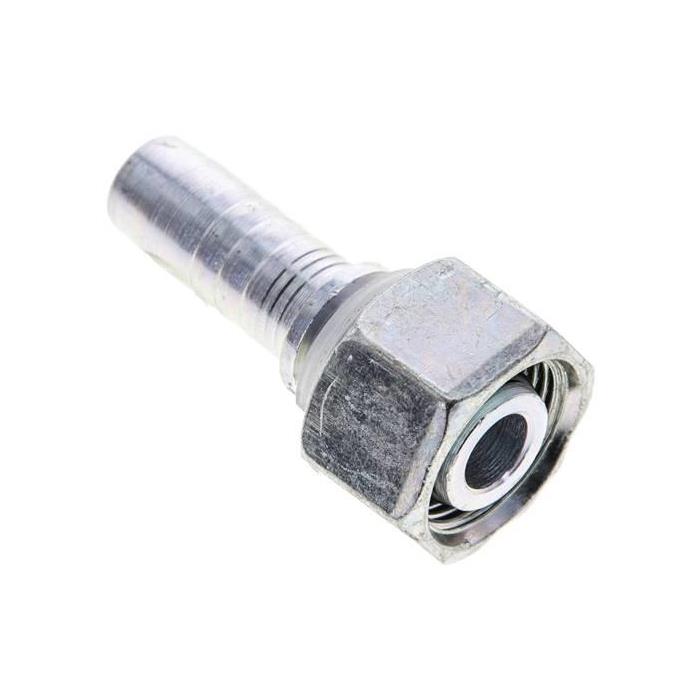

1.051-8A Pressanschluss DKO-L (gerade), M 22 x 1,5 (15 L)Weitere Eigenschaften:BauformDKO-L (gerade)AnschlussgrößeM 22 x 1,5 (15 L)DN (mm)12BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht85 g / Stk.

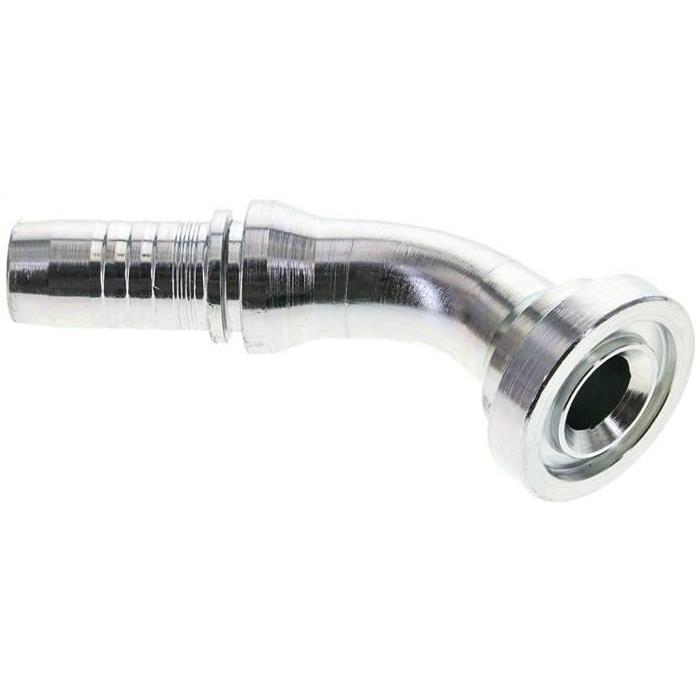

1.451-12A Pressanschluss SFS (45°), 41,3 (3/4")Weitere Eigenschaften:BauformSFS (45°)Anschlussgröße41,3 (3/4)DN (mm)19BeschreibungSAE-Flansch, Hochdruck-Baureihe 6000 PSIGewicht260 g / Stk.

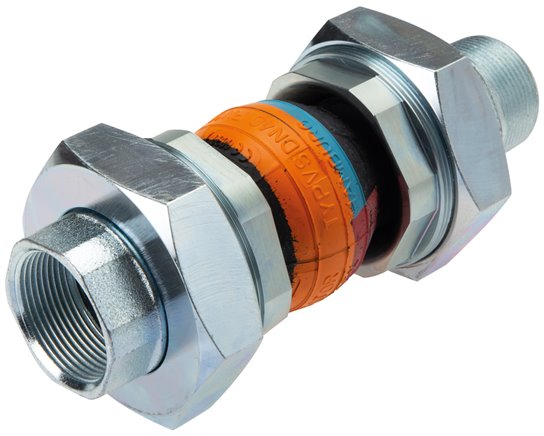

Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/2 (AG)G2R 1-1/2 (AG)Ausführung BalgEPDMAusführungAußengewindeDN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)239SW1 (mm)75SW2 (mm)54Gewicht2,7 kg / Stk.
1.252-24ES ES-Pressanschluss DFR (gerade), G 1-1/2"Weitere Eigenschaften:BauformDFR (gerade)AnschlussgrößeG 1-1/2"NW (mm)38BeschreibungBSP-Gewinde, flachdichtend, mit ÜberwurfmutterGewicht600 g / Stk.

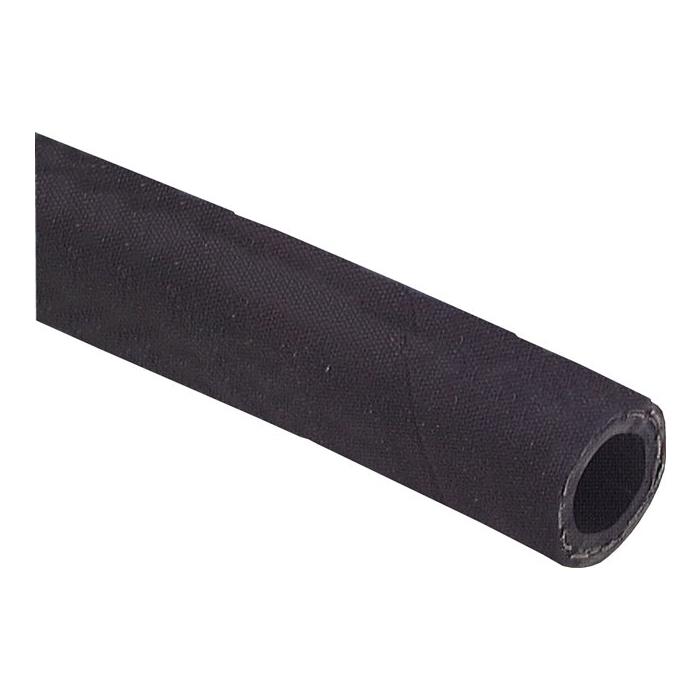

Werkstoffe:Synthetischer Innen- und Außengummi, eine bzw. zwei geflochtene Stahldrahteinlagen, Decke ozon- und witterungsbeständigTemperaturbereich:-40°C bis +100°C, kurzzeitig +125°CBeständigkeit:Hydrauliköle auf Mineralölbasis, Luft**, Vakuum*** (max. -0,83 bar gemäß SAE 100 R4), Wasser, Schmier- und KraftstoffeLieferform:Herstellungsbedingt können wir nicht ausschließen, dass die Ware in Teilstücken geliefert wird. Wir versuchen max. 3 Teilstücke zu liefern, wobei keines der Teilstücke kürzer als 3 mtr. ist.**Schlauch muss geprickt werden, ***gilt nicht für die Typen 1 SN 38 und 1 SN 51Einsatzbereich:HochdruckhydrauliksystemeWeitere Eigenschaften:DN (mm)38Schlauch Ø innen (mm)38,1Schlauch Ø außen (mm)49,7Betriebsdruck (bar)50Berstdruck (bar)260min. Biegeradius (mm)500Size Kenngröße24Gewicht1,5 kg / Stk.

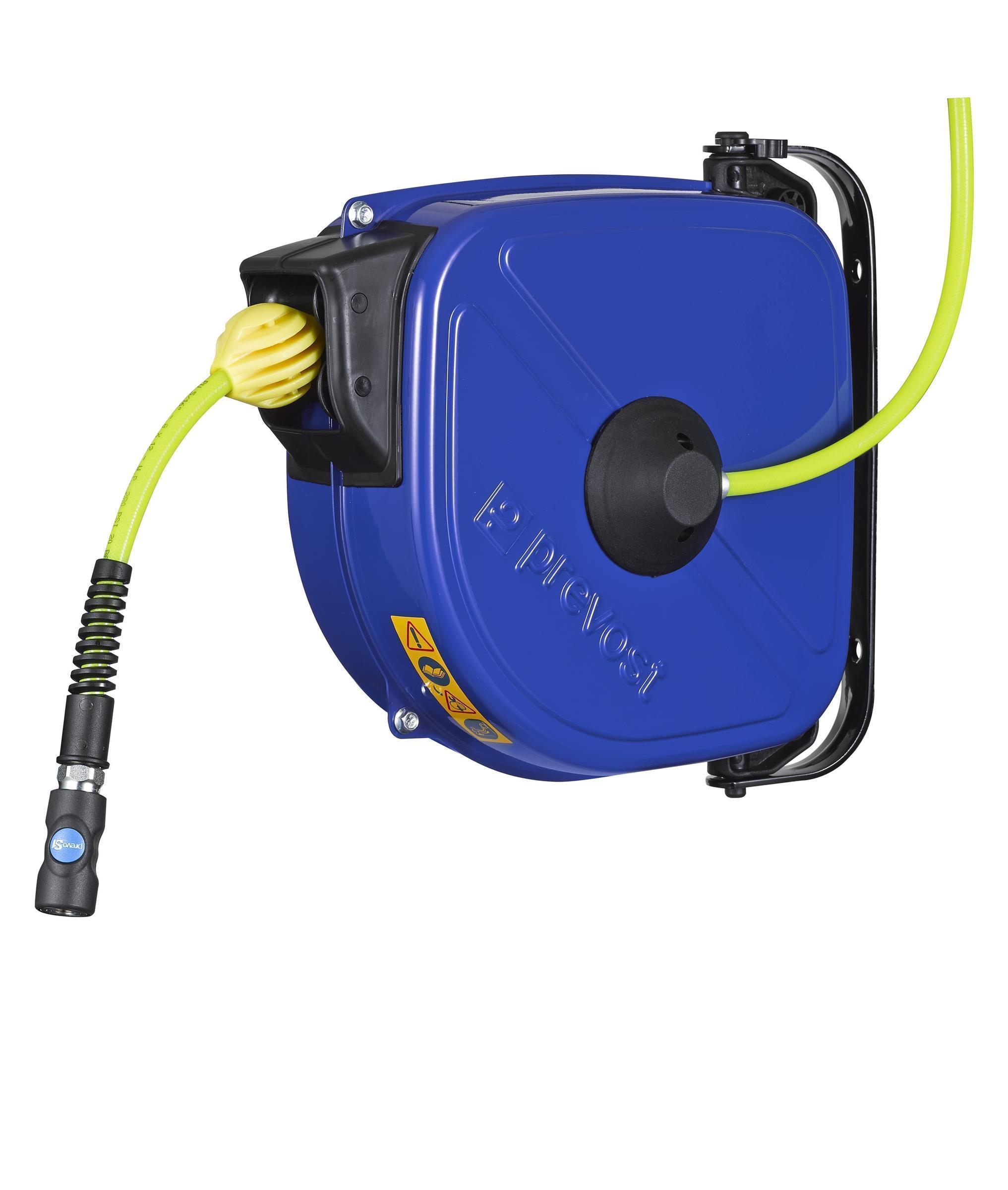

Schwenkbare Halterung 180°Eingang: 1 m SchlauchDruck: 12 barTemperatur: -15°C bis + 65°CØ Innen./Außen. (mm)Länge (m)KupplungDurchfluß (l/min)Fest Eingang (mm)Gewicht (kg)Art. Nr8 x 1212ESI 075008 x 125,8DRFB 0812ES8 x 1215ESI 073508 x 127,9DRFB 0815ES10 x 1410ESI 0790010 x 145,7DRFB 1010ES10 x 1412ESI 0780010 x 147DRFB 1012ES8 x 1212ISI 065008 x 125,8DRFB 0812IS8 x 1215ISI 063508 x 127,1DRFB 0815IS10 x 1410ISI 0683310 x 146,5DRFB 1010IS10 x 1412ISI 0680010 x 147DRFB 1012IS8 x 1212CSI 065008 x 126,5DRFB 0812CS8 x 1215CSI 063508 x 127,9DRFB 0815CS10 x 1410CSI 0683310 x 146,5DRFB 1010CS10 x 1412CSI 0680010 x 147,9DRFB 1012CS8 x 1212ASI 065008 x 126,5DRFB 0812AS8 x 1215ASI 063508 x 127,9DRFB 0815AS10 x 1410ASI 0680010 x 146,5DRFB 1010AS10 x 1412ASI 0680010 x 147,9DRFB 1012ASThe online

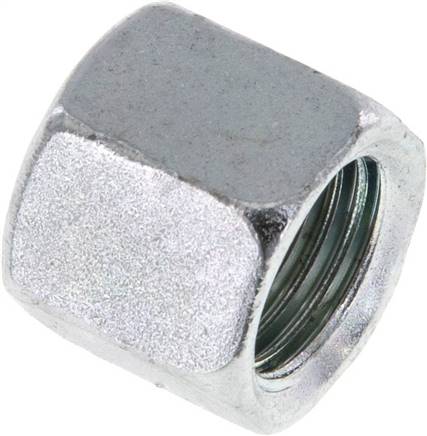

Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)4GewindeG 1/4"Ø Bohrung (mm)7,5Schlüsselweite (mm)17Gewicht17 g / Stk.
1.370-6ES ES-Pressanschluss AGJ (gerade), UNF 9/16"-18Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 9/16-18NW (mm)10BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)Gewicht37 g / Stk.

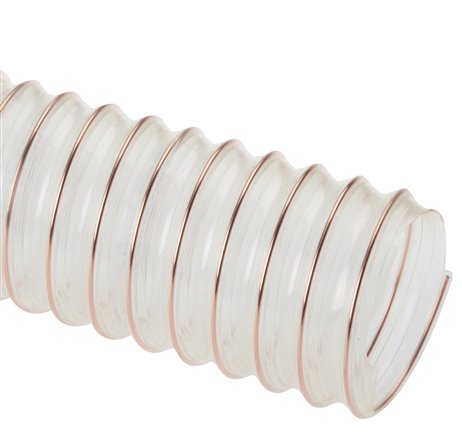

Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführunglebensmittelechtBauformleichtSchlauch Ø innen (mm)140min. Biegeradius (mm)95Betriebsdruck (bar)-0,07 bis 0,15Rollenlänge (m)10Gewicht700 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-60 bis +400Gewicht20 g / Stk.

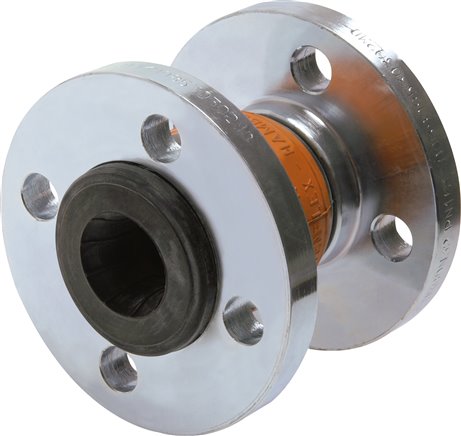

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN150-PN16 (DIN/EN)Ausführung BalgNBRDN (mm)150PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)7L (mm)150B (mm)22D (mm)285Di (mm)161 ? 4Gewicht13 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
