Schlauchverlängerung AIRCA mit drehbarer Sicherheitsschnellkupplung prevoS1Technische Daten:Ø Innen./Außen. (mm)13 x 22Länge (m)10ProfilISO 6150 BKupplungISI 08SWNippelIRP 06Ausgestattet mitSchutzLänge (mm)400Breite (mm)400Höhe (mm)100Gewicht (kg)3,4

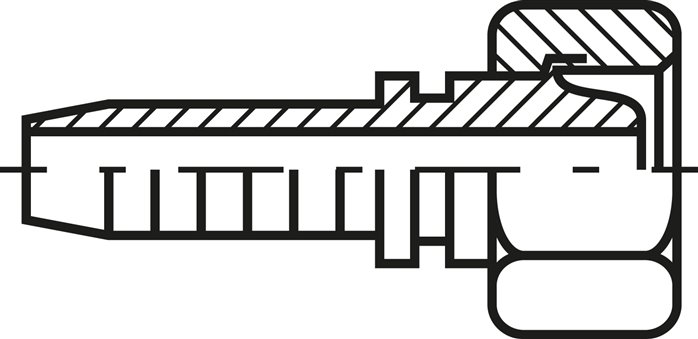

1.041-10ES ES-Pressanschluss DKL (gerade), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKL (gerade)AnschlussgrößeM 26 x 1,5 (18 L)NW (mm)16BeschreibungUniversal-Dichtkopf mit Überwurfmutter, passend auf 60°-StutGewicht120 g / Stk.

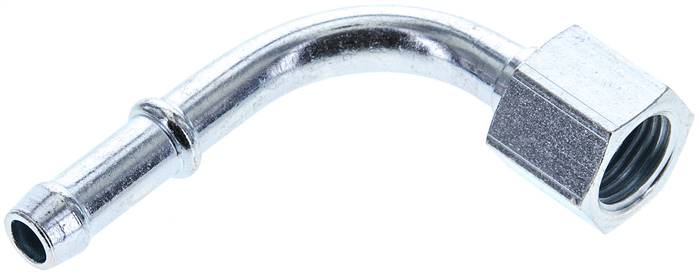

Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)6Schlauch Ø innen (mm)7 - 8GewindeG 1/4"Gewicht34 g / Stk.

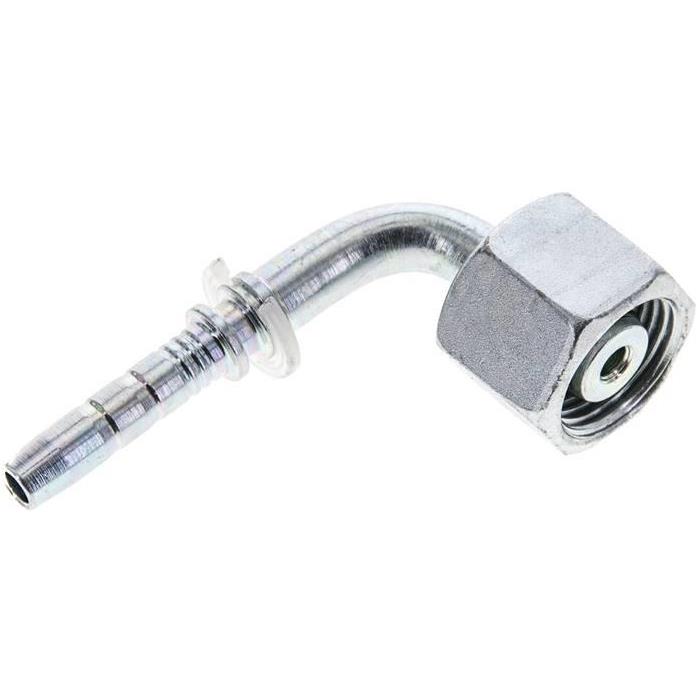

1.089-4A Pressanschluss DKO-S (90°), M 18 x 1,5 (10 S)Weitere Eigenschaften:BauformDKO-S (90°)AnschlussgrößeM 18 x 1,5 (10 S)DN (mm)6BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht55 g / Stk.
1.260-6-5ES ES-Pressanschluss AGR (gerade), G 3/8"Weitere Eigenschaften:BauformAGR (gerade)AnschlussgrößeG 3/8"NW (mm)8BeschreibungBSP-Außengewinde 60°-Dichtkopf, AußengewindeGewicht48 g / Stk.
1.353-6-4ES ES-Pressanschluss DKJ (90°), UNF 9/16"-18Weitere Eigenschaften:BauformDKJ (90°)AnschlussgrößeUNF 9/16-18NW (mm)6BeschreibungJIC-Dichtkopf 74° mit Überwurfmutter (UNF/UN-Gewinde)

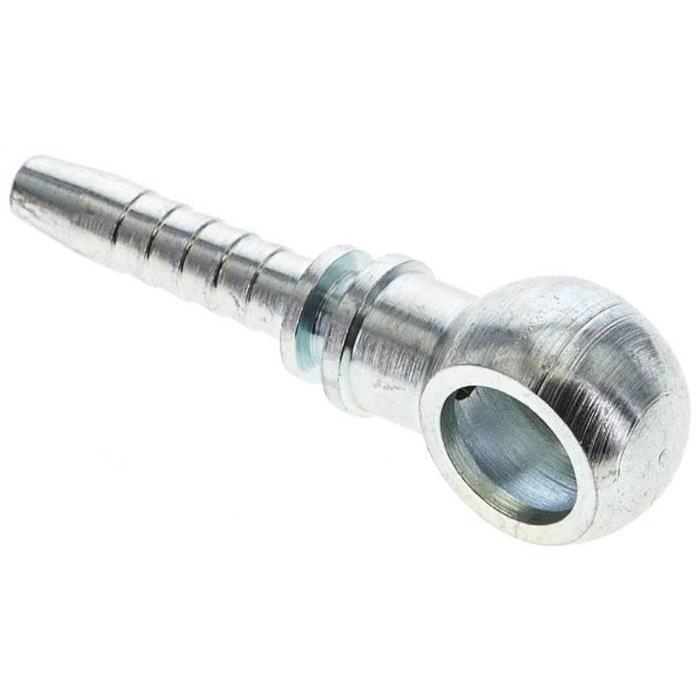

1.090-12-4A Pressanschluss RN (gerade), Ø 12Weitere Eigenschaften:BauformRN (gerade)AnschlussgrößeØ 12DN (mm)6BeschreibungRingstutzen für Hohlschrauben, metrischGewicht22 g / Stk.

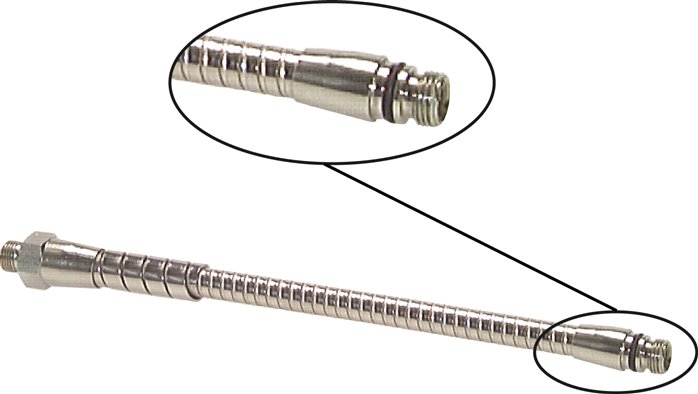

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / AG (für auswechselbare Düse)Länge (mm)400min. Biegeradius (mm)88GewindeG 3/8"DüsenanschlussM 16 x 1DN (mm)8Gewicht410 g / Stk.
Lieferumfang:1 Stück entspricht einem Flanschhälftenpaar*Abhängig von Festigkeit der SchraubenWeitere Eigenschaften:WerkstoffEdelstahlSAE-Druckreihe6000 PSI (ISO 6162-2)SAE- Lochbild1-1/2-SAE (6000 PSI)für Flansch Ø (mm)63,5D (mm)113C (mm)79,4L (mm)17,00Betriebsdruck* Schrauben 8.8 (bar)350passende Schrauben 8.8912-M16X55 ESBetriebsdruck* Schrauben 10.9 (bar)400passende Schrauben 10.9912-M16X55 12.9Gewicht1,3 kg / Stk.
1.243-20ES ES-Pressanschluss DKR (90°), G 1-1/4"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1-1/4"NW (mm)31BeschreibungBSP-Dichtkopf mit Überwurfmutter
1.450-32ES ES-Pressanschluss SFL (45°), 71,4 (2")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße71,4 (2)NW (mm)51BeschreibungSAE-Flansch, Standard-Baureihe 3000 PSI

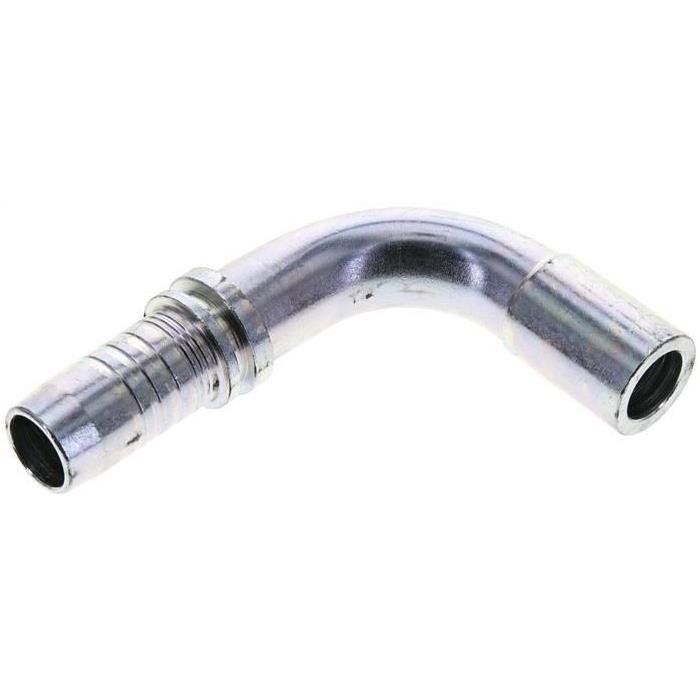

1.109-12A Pressanschluss RSL (90°), 22 LWeitere Eigenschaften:BauformRSL (90°)Anschlussgröße22 LDN (mm)19BeschreibungRohrstutzen für Schneidringverbindung, leichte BaureiheGewicht170 g / Stk.
Achtung: Zubehör gleich mitbestellen!KerbnägelWeitere Eigenschaften:Schaft Ø (mm)2,0Länge (mm)6Verpackungseinheit (Stk)100Gewicht0.2 g / Stk.
Temperaturbereich:-196°C bis +260°CEigenschaften:für hohe Temperaturen geeignet, beständig gegenüber aggressiven Medien, Farbe natur: lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550 (Typ PFA entspricht nur den Anforderungen der Verordnung FDA 21 CFR 177.1550)Rollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%*Standardfarbe natur, bitte bevorzugt verwenden, **bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffPTFEAusführungMeterwareSchlauch Ø außen x innen (mm)12 x 10FarbegrünBetriebsdruck** (bar)12min. Biegeradius (mm)90Gewicht80 g / Stk.

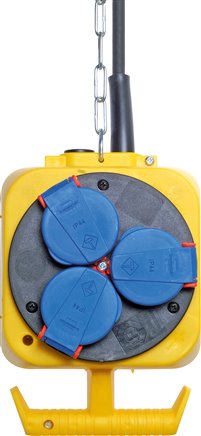

Verwendung:Energieampeln zur Versorgung des Arbeitsplatzes mit Druckluft und StromLieferumfang:Gehäuse aus Kunststoff, 3 m Gliederkette, 5 m Kabel bzw. 5 m Schlauch und KabelWeitere Eigenschaften:Schuko-Steckdosen 230V / 16A (Stk)3CEE 400V / 16A (Stk)1SchutzartIP 44Ersatzkette 3 mEA 30-3Gewicht2,1 kg / Stk.

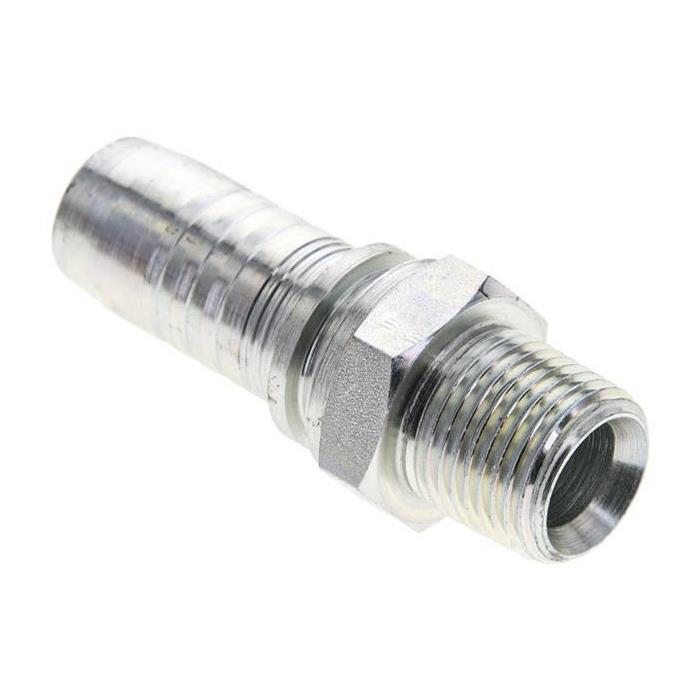

1.300-8-12A Pressanschluss AGN (gerade), NPTF 1/2"Weitere Eigenschaften:BauformAGN (gerade)AnschlussgrößeNPTF 1/2"DN (mm)19BeschreibungNPTF-Außengewinde, konisch dichtendGewicht105 g / Stk.

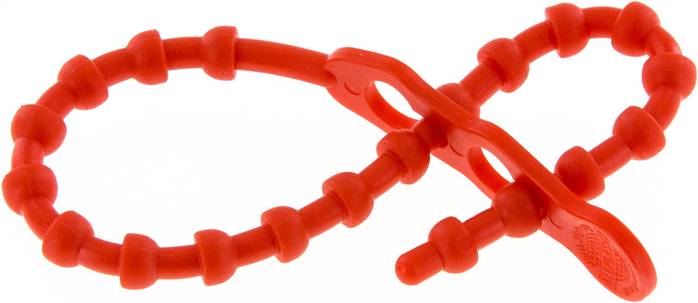

Verwendung:Fast unbegrenzt wiederlösbar. Zu verwenden auch als Beutel- oder Sackverschluß, Griffschlaufe, für alle Zwecke der Landwirtschaft, Obst- und Weinbau.Werkstoffe:Polyethylen (PE)Verpackungseinheit:100 StückWeitere Eigenschaften:FarberotAusführung2 BefestigungsaugenLänge (mm)290Schnur Ø (mm)8,7Auszugskraft (N)420Gewicht8 g / Stk.
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% PolyestergarnTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:17 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORM*andere Längen auf AnfrageWeitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)75Rollenlänge* (m)20Gewicht490 g / Stk.

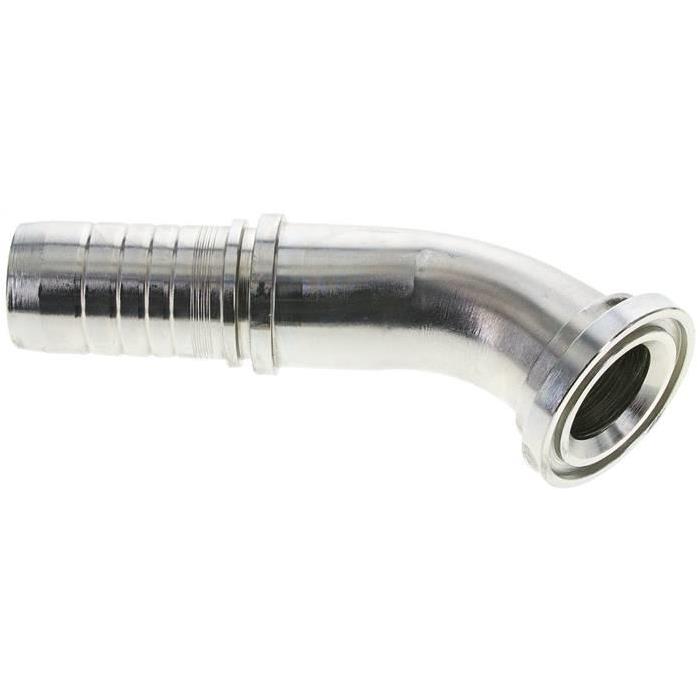

1.450-24A Pressanschluss SFL (45°), 60,3 (1-1/2")Weitere Eigenschaften:BauformSFL (45°)Anschlussgröße60,3 (1-1/2)DN (mm)38BeschreibungSAE-Flansch, Standard-BaureiheGewicht850 g / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN10 (DIN/EN)DN (mm)80PN (bar)10NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)20k (mm)160d (mm)18Gewicht4,8 kg / Stk.
1.059-10ES ES-Pressanschluss DKO-L (90°), M 26 x 1,5 (18 L)Weitere Eigenschaften:BauformDKO-L (90°)AnschlussgrößeM 26 x 1,5 (18 L)NW (mm)16BeschreibungDichtkopf mit Überwurfmutter und O-Ring, passend auf 24°-StuGewicht185 g / Stk.

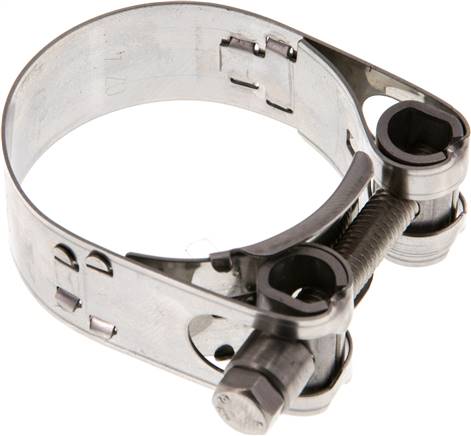

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte LebendauerWeitere Eigenschaften:Ausführung1.4301 (W4)Ø Spannbereich (mm)40 - 43Bandbreite (mm)18Gewicht40 g / Stk.

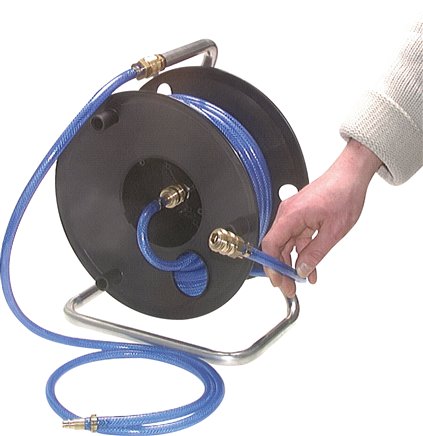

Werkstoffe:Material Trommel: hochfester Kunststoff, Gestell: verzinktes Stahlrohr, Kupplungen: MessingBetriebsdruck:15 barTemperaturbereich:-15°C bis +60°CLieferumfang:Schlauchaufroller komplett mit 20 mtr. gewebeverstärktem TX-Schlauch und montierter Einhand-Schnellkupplung NW 7,2 aus MessingVorteile:Auf- und Abrollen während Betrieb möglichWeitere Eigenschaften:Schlauchlänge (m)20Schlauch Ø innen x außen (mm)6 x 12Gewicht3,7 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
