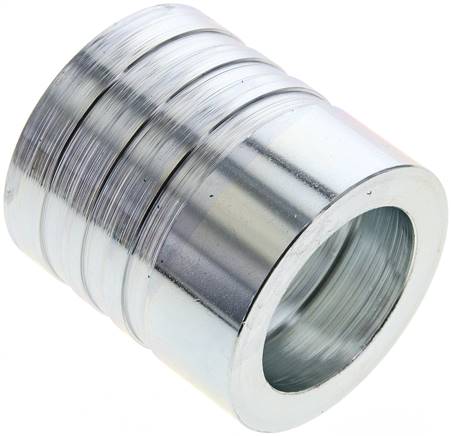

120-20A Pressanschluss Hülse 2 SN & 4 SP (geschält), 57 x 60 (Da x L)Weitere Eigenschaften:BauformHülse 2 SN & 4 SP (geschält)Anschlussgröße57 x 60 (Da x L)DN (mm)31BeschreibungPressfassung für Schlauch 2 SN (EN 853) und 4 SP (EN 856) (gGewicht270 g / Stk.

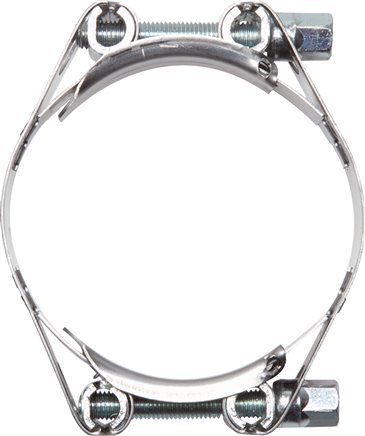

Verwendung:Für Anwendungen mit starken Beanspruchungen wie Befestigung von Saug- und Druckschläuchen mit hohen Shorehärten oder mit Kunststoff- oder Stahleinlagen. Ideal für Nutzfahrzeugbau, Industrie, Baumaschinen, Landwirtschaft, Bergbau, ...Werkstoffe:Band und Gehäuse: 1.4016 (W2), Schraube: Stahl verzinktOptional:Werkstoff komplett 1.4301 (W4) -2AVorteile:•Hohlbolzen reduziert Belastungen für Schraube und Band. Erhöhte Lebendauer, •noch bessere Spannkraft durch durch 2-teilige Ausführung, •größerer SpannbereichWeitere Eigenschaften:Ausführung1.4016 (W2)Ø Spannbereich (mm)336 - 356Bandbreite (mm)25Gewicht400 g / Stk.

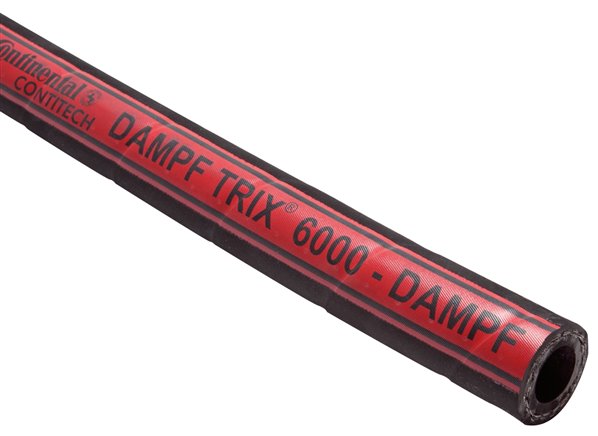

Werkstoffe:Decke: EPDM-Außenschicht, unempfindlich gegen Ozon, Witterung und UV-Strahlung, abriebfest, Druckträger: 2 Stahldrahtgeflechte, Seele: glattes, porenfreies EPDMTemperaturbereich:-40°C bis +210°C (kurzzeitig +220°C)Betriebsdruck:18 bar konstant bei +210°C, kurzzeitig 23 bar bei +220°CElektrischer Widerstand:R < 1 MOhm/mtr.Einsatzbereich:SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)32 (1-1/4)Schlauch Ø außen (mm)48min. Biegeradius (mm)320Gewicht1,7 kg / Stk.

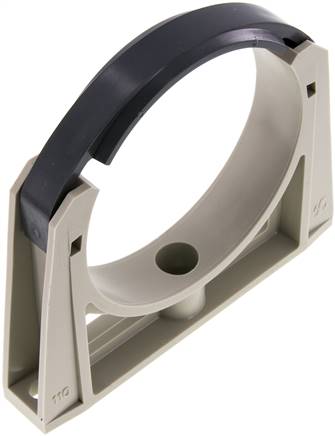

Werkstoffe:Körper: PE (schwarz, UV-stabilisiert) oder PP (grau), Bügel: PVC-UTemperaturbereich:PE: -20°C bis max. +50°C, PP: -10°C bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen (grau)Rohr Ø außen (mm)110Ø Befestigungsbohrung (mm)9Temperaturbereich (°C)-10 bis +80Gewicht150 g / Stk.

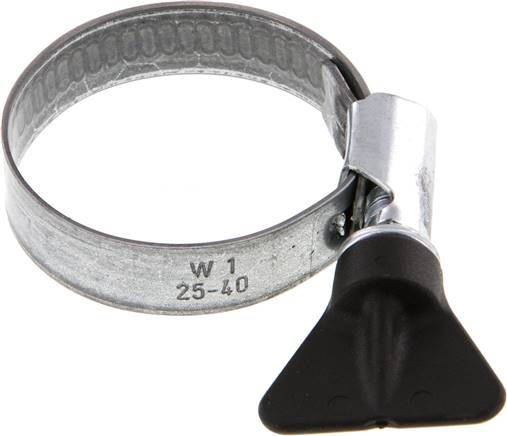

Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL und ABAWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)Ausführungmit FlügelgriffØ Spannbereich (mm)25 - 40SW (mm)7Gewicht32 g / Stk.

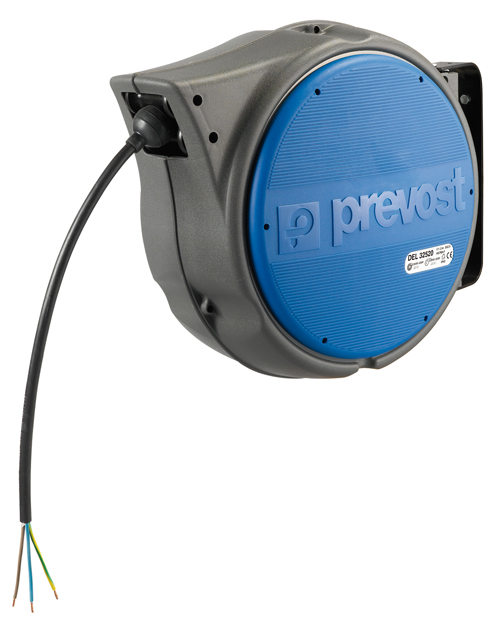

Elektrischer Kabelaufroller PrevostModell DEL 32520Technische Daten: Länge 17m +1m außen Gewicht 8,8 KG Querschnitt Kabel 3 G x 2,5 mm² Werkstoff Kabel Gummi H07 RN-F Kraft KW 2 KW (aufgerollt), 3 KW (unaufgerollt) Versorgung 230 V
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN80-PN16 (DIN/EN)DN (mm)80PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)20k (mm)160d (mm)18Gewicht4,6 kg / Stk.

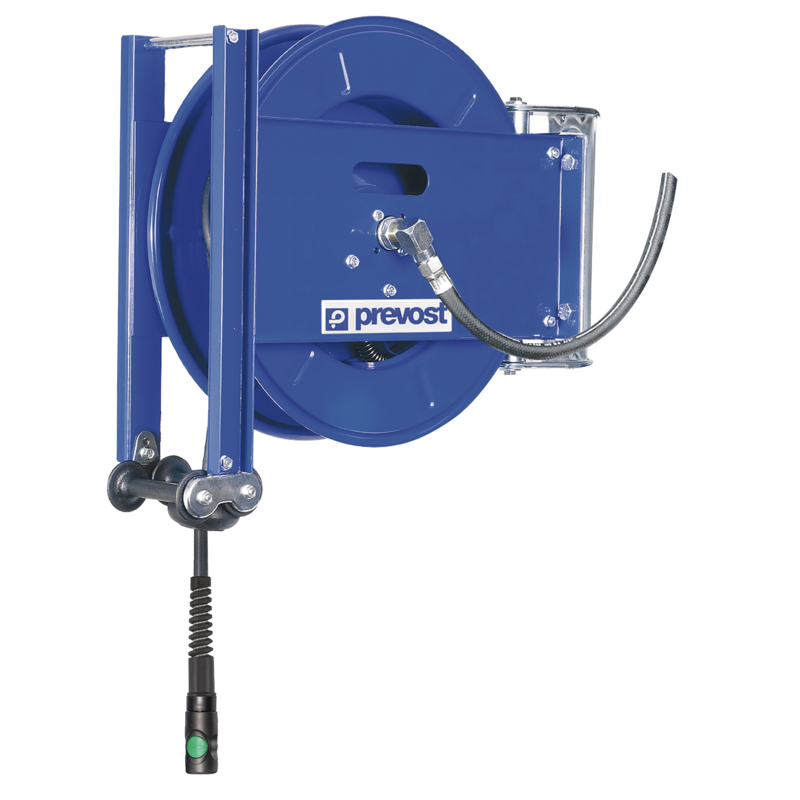

Technologie: Schlaucheinrastung mit Sperraste Feste Halterung Eingang: G 3/8 IG + 1 m Schlauch Druck: 12 bar Temperatur: -15°C bis + 40°C Anschluss: Zufuhrschlauch: 1 m

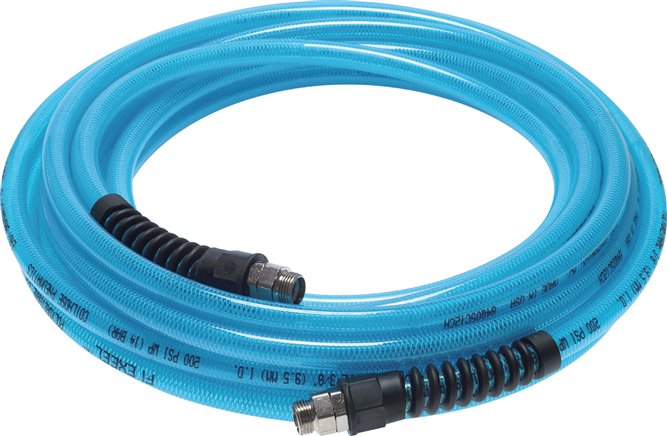

Werkstoffe:Schlauch: Hydrolysebeständiger, gewebeverstärkter Polyether-Polyurethanschlauch höchster Qualität. Kupplungsstecker: Stahl, CEJN-Sicherheitskupplungsdose: Stahl / Messing vernickeltBetriebsdruck:14 barTemperaturbereich:-20°C bis +70°CVorteile:•Polyurethanschlauch mit extremer Abriebfestigkeit und Flexibilität auch bei niedrigen Temperaturen, •Schlauch aus Polyurethan, Knickschutz aus Thermoplast - vermeidet Kratzer beim Scheuern, •langlebige CEJN-Sicherheitskupplung mit robustem Stahlstecker, •Schlauchenden sind mit Außengewinde und Knickschutz versehen - Kupplung und Stecker können leicht getauscht werden*Kupplungsstecker und Sicherheitskupplungsdose liegen lose bei, **wird ohne Knickschutz geliefert.Weitere Eigenschaften:Ausführungmit AußengewindeSchlauch Ø innen (mm)11,5Schlauch Ø außen (mm)18Schlauchlänge (m)15Anschlussgewinde (Außengewinde)G 1/2"Gewicht2,8 kg / Stk.

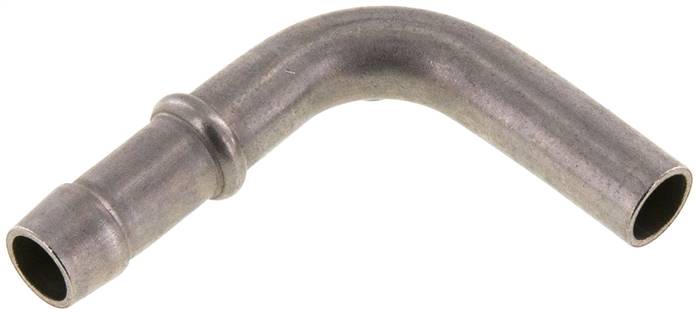

861900800ES 90°-Schlauchnippel Rohr 10, Schl. 9 - 10mm, 1.4301Weitere Eigenschaften:Werkstoff1.4301Baureiheleichte BaureiheNW (mm)8Schlauch Ø innen (mm)9 - 10Rohr Ø außen (mm)10Gewicht21 g / Stk.

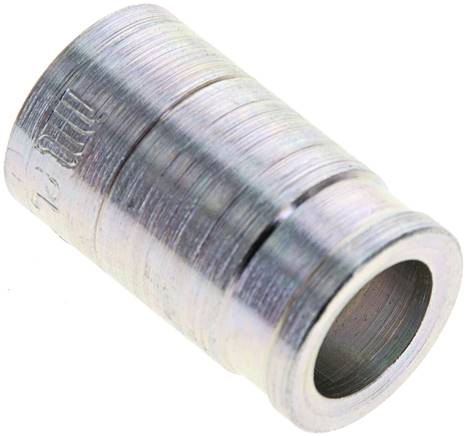

721-05A Pressanschluss Hülse 1TE, 2 TE & 1 KU (nicht geschält), 19 x 32 (Da x L)Weitere Eigenschaften:BauformHülse 1TE, 2 TE & 1 KU (nicht geschält)Anschlussgröße19 x 32 (Da x L)DN (mm)8BeschreibungPressfassung für Schlauch 1 TE, 2 TE (EN 854), 1 KU (nicht gGewicht17 g / Stk.
1.370-8ES ES-Pressanschluss AGJ (gerade), UNF 3/4"-16Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 3/4-16NW (mm)12BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)Gewicht65 g / Stk.
5.243-16ES ES-4SH-Pressanschluss DKR (90°), G 1"Weitere Eigenschaften:BauformDKR (90°)AnschlussgrößeG 1"NW (mm)25BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter
Eigenschaften:Superflexible PA-Schläuche aus Elastomer ohne Weichmacher zeichnen sich durch größere Elastizität bei niedrigen Temperaturen aus. Sie bieten eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit. Für die Verwendung in Schleppketten geeignet.Temperaturbereich:-50°C bis +60°CShore-Härte:55 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 76%, +40°C: 65%, +50°C: 56%, +60°C: 50%*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4Farbe*naturBetriebsdruck (bar)22min. Biegeradius (mm)25Gewicht16 g / Stk.

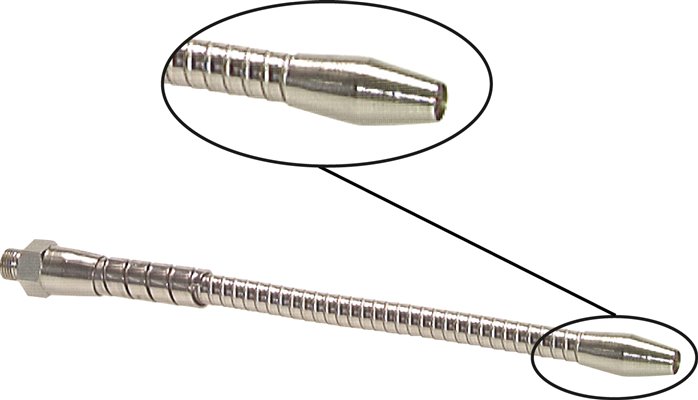

Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)800min. Biegeradius (mm)72GewindeG 1/4"DN (mm)6Gewicht420 g / Stk.

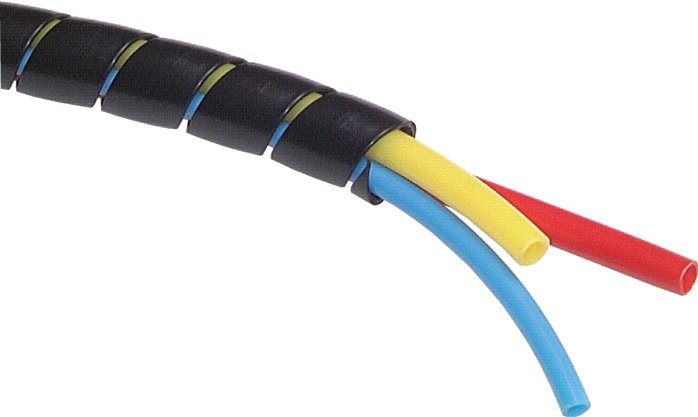

Werkstoffe:HD-PE, spiralisiert extrudiert, abgerundete Kanten, beständig gegen Ozon, Witterung und UV-StrahlungAnwendung:Bündeln von Schläuchen, Scheuerschutz an HydraulikschläuchenTemperaturbereich:-50°C bis +100°CWeitere Eigenschaften:Außen Ø (mm)111Innen Ø (mm)100,0Bündelbereich (mm)99 - 114Wendelbreite (mm)52,0Rollenlänge (m)10Gewicht1,4 kg / Stk.

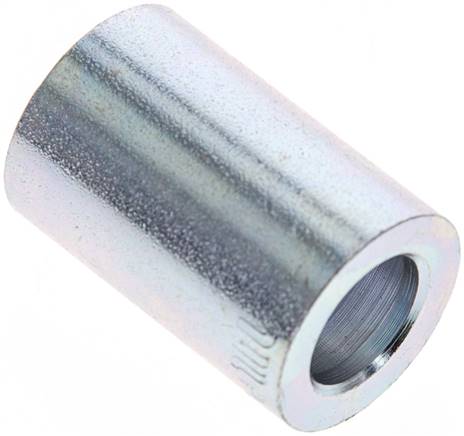

731-05A Pressanschluss Hülse 3 TE (nicht geschält), 21 x 32 (Da x L)Weitere Eigenschaften:BauformHülse 3 TE (nicht geschält)Anschlussgröße21 x 32 (Da x L)DN (mm)8BeschreibungPressfassung für Schlauch 3 TE (EN 854) (nicht geschält)Gewicht18 g / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN65-PN16 (EN)AusführungStandardDN (mm)65PN (bar)16Axial-Stauchung (mm)20Axial-Streckung (mm)20Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)165D (mm)185Anzahl Löcher8Gewicht7 kg / Stk.
Werkstoff:PA 12 WTemperaturbereich:-40°C bis +90°CStandardfarbe:blauOptional:Farben schwarz, natur, grün, rot und gelbWeitere Eigenschaften:Ausführungaxialer Abgang für mehr ArbeitsraumArbeitslänge (m)5,0Schlauch Ø außen x innen (mm)5 x 3FarbeschwarzBetriebsdruck (bar)34Wickel Ø innen (mm)30NormDIN 73378 & DIN 74324Gewicht135 g / Stk.
1.370-8-6ES ES-Pressanschluss AGJ (gerade), UNF 3/4"-16Weitere Eigenschaften:BauformAGJ (gerade)AnschlussgrößeUNF 3/4-16NW (mm)10BeschreibungJIC-Dichtkopf 74° mit Außengewinde (UNF/UN-Gewinde)

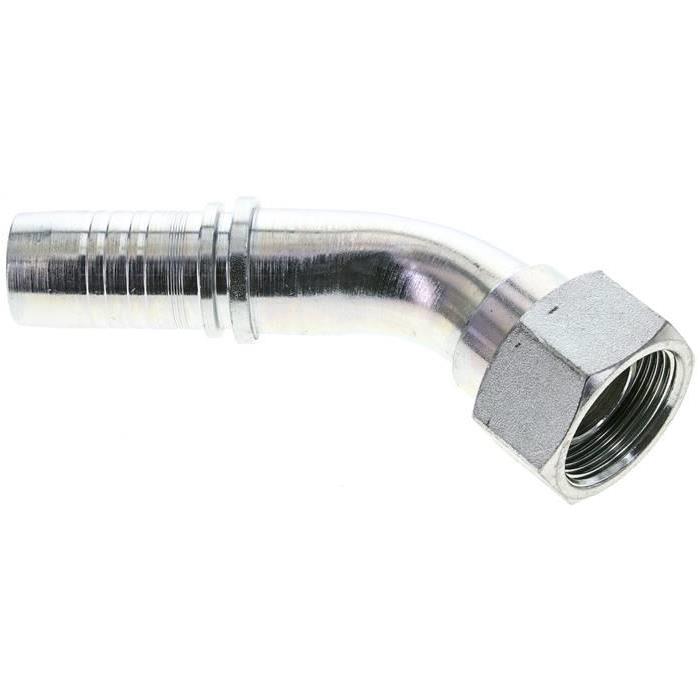

1.233-20A Pressanschluss DKR (45°), G 1-1/4"Weitere Eigenschaften:BauformDKR (45°)AnschlussgrößeG 1-1/4"DN (mm)31BeschreibungBSP-Dichtkopf 60° mit Überwurfmutter (G-Gewinde) ab DN 31 zuGewicht700 g / Stk.
Werkstoffe:Polyether-Polyurethan Mantel mit verkupferter, in die Wandung eingearbeiteter Stahldrahtspirale.Temperaturbereich:-40°C bis +90°C, kurzzeitig +125°CEigenschaften:Hochwertiger, permanent antistatischer (Typ -LE nicht antistatisch) PU-Schlauch, hohe Reiß- und Abriebfestigkeit, hohe Elastizität und Alterungsbeständigkeit. Halogen- und weichmacherfrei, weitgehend lösungsmittel-, öl-, fett-, wachs-, benzin-, hydrolyse- und mikrobenbeständig, abknicksicher. Durch die Transparenz lassen sich die Arbeitsvorgänge gut beobachten.Einsatzgebiet:Absaugen (Industriesauger) von Gasen, Spänen, Ölnebel, Farbnebel oder Stäuben, zum Durchleiten von Granulat, Kies, Sand, Staub, Holz, Getreide, Zement oder Öl, in chemischer Industrie, Farb- und Lackindustrie, Holzindustrie (auch in brandgefährdeten Bereichen einsetzbar).Vorteile:•PU-Schlauch ist vielfach abriebfester als gewöhnlicher Gummischlauch, •wenig Absetzen des Fördergutes durch relativ glatte Innenwandung, •schwer entflammbar nach DIN 4102 B1 (nicht -LE), •permanent antistatisch (R<10^8 Ohm/mtr.), ableitfähig gem. BGI 739-2 bei Erdung der Spirale, Ø 50 - 160 konform TRGS 727 (nicht -LE), •hydrolyse- und mikrobenbeständig, somit Einsatz auch für feuchte MedienOptional:lebensmittelecht nach Verordnungen (EG) Nr. 1935 / 2004 & (EU) Nr. 10 / 2011, FDA 21 CFR 177.2600 & 178.2010, nicht antistatisch, ohne B1-Zulassung / TRGS -LEWeitere Eigenschaften:AusführungStandardBauformleichtSchlauch Ø innen (mm)500min. Biegeradius (mm)350Betriebsdruck (bar)-0,01 bis 0,01Rollenlänge (m)10Gewicht2,8 kg / Stk.
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN40 (DIN/EN)DN (mm)80PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)24k (mm)160d (mm)18Gewicht6 kg / Stk.
Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
Sie haben noch offene Fragen oder möchten sich bzgl. Schläuche und Material beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular – wir nehmen uns gerne für Sie Zeit!
