Kompakt-Kompensator, DN200-PN16 (DIN/EN) (max. 10 bar), EPDM

Produktinformationen "Kompakt-Kompensator, DN200-PN16 (DIN/EN) (max. 10 bar), EPDM"

Ausführung:

Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare Stahlflansche

Werkstoffe:

Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinkt

Temperaturbereich:

-10°C bis +105°C (abhängig vom Betriebsdruck)

Betriebsdruck:

10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)

Weitere Eigenschaften:

FlanschanschlussDN200-PN16 (DIN/EN)
DN (mm)200

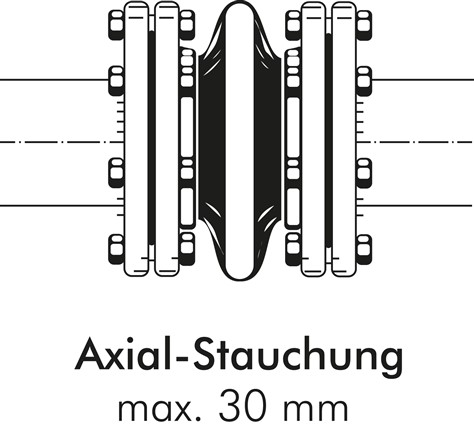

Axial-Stauchung (mm)30
Axial-Streckung (mm)10
Lateral-Versatz (mm)13
Winkelabweichung (°)15

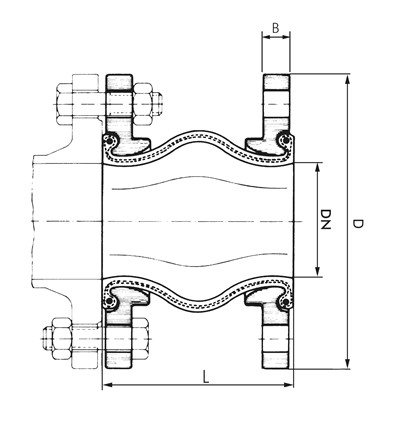

L (mm)130
B (mm)24
D (mm)340
Anzahl Löcher12
Gewicht18 kg / Stk.
