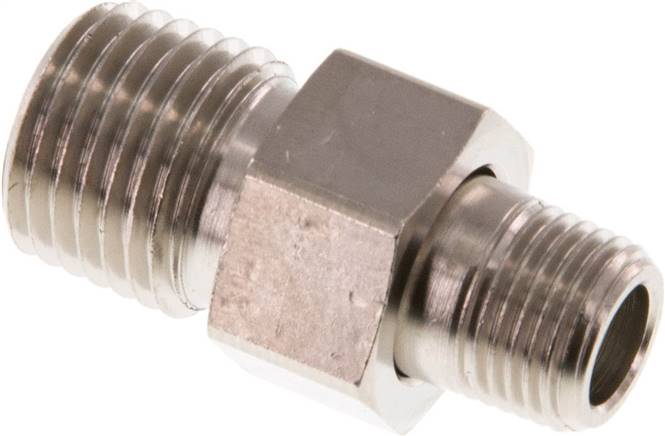

Doppelnippel trennbar R 1/4"-R 1/8", Messing vernickelt
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/4"Gewinde-1R 1/8"PN (bar)16Gewicht23 g / Stk.

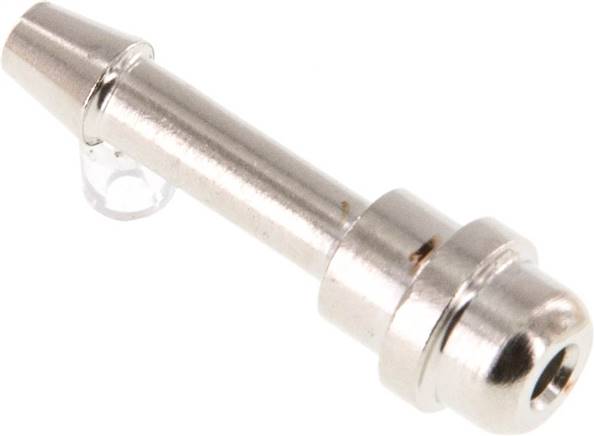

Tülle Messing vernickelt, G 1/8"-4mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)4ÜberwurfmutterUM 18 MSVGewinde (G)G 1/8"L (mm)11,0SW (mm)12Gewicht4 g / Stk.

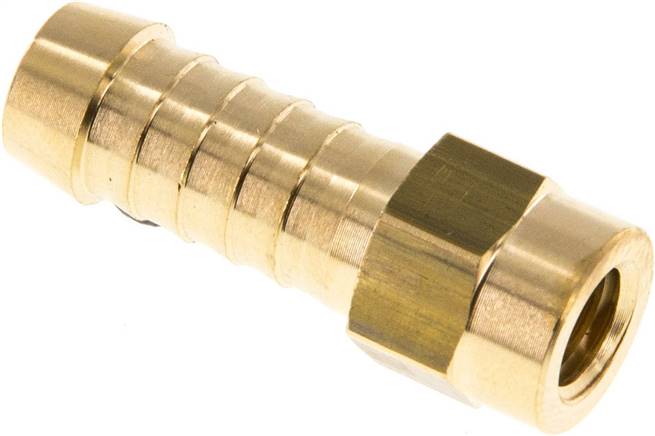

Aufschraub-Schlauchtülle M 8-9 (3/8")mm, Messing
ASTM89MS Aufschraub-Schlauchtülle M 8-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 8Schlauch Ø innen (mm)9 (3/8)SW (mm)12Gewicht15 g / Stk.
Rundmuffe Rp 1-1/4"-Rp 3/4", 1.4408
MUR11434ES Rundmuffe Rp 1-1/4"-Rp 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/4"Gewinde-1Rp 3/4"PN (bar)16Gewicht165 g / Stk.
Einschraubtülle NPT 1/8"-8mm Stecknip., Baureihe Edelstahl (NPT)
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe Edelstahl (NPT)RNPT 1/8"D (mm)8Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht8.3 g / Stk.
Schlauchtülle zum Anschweißen 88,9mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)88,9Schlauch Ø innen (mm)90 (3-1/2)L (mm)120Gewicht950 g / Stk.

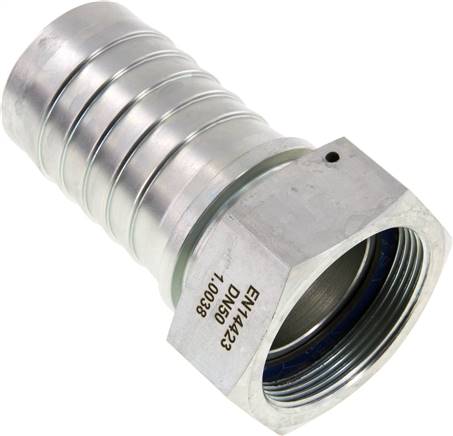

Schlauchtülle, DIN EN 14423 G 2"-50x68mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 2"Schlauch Ø innen x außen (mm)50x68Klemmschalen MessingSSA 68 HD MSKlemmschalen 1.4401SSA 68 HD ESErsatzdichtungenSTD DR 20Gewicht850 g / Stk.

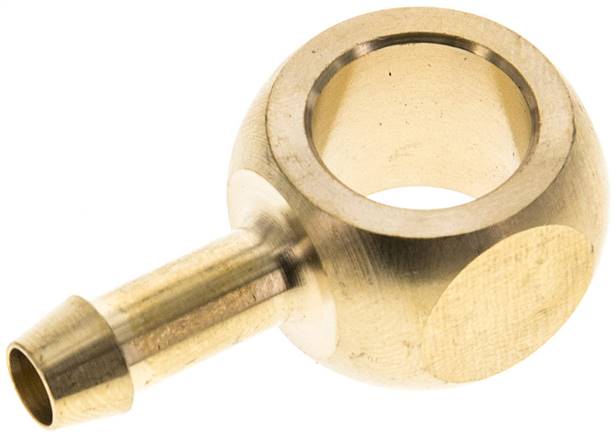

Ringstück für L-Gewindetülle G 1/4"-6 (1/4")mm, Messing
LG146MS Ringstück für L-Gewindetülle G 1/4"-6 (1/4")mm, MessingWeitere Eigenschaften:für HohlschraubeG 1/4"Schlauch Ø innen (mm)6 (1/4)H (mm)14,5Gewicht28 g / Stk.

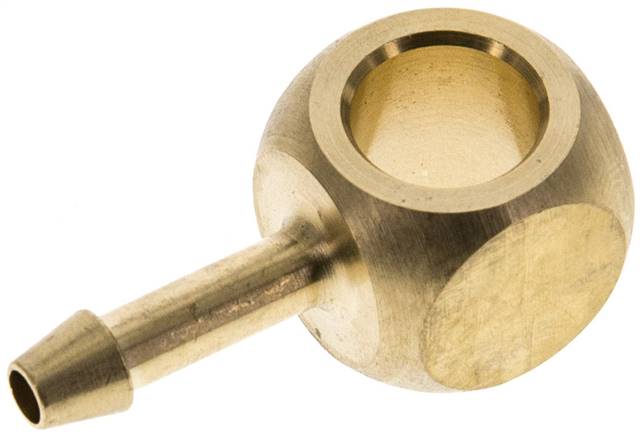

Ringstück für L-Gewindetülle G 1/8"-4mm, Messing
LG184MS Ringstück für L-Gewindetülle G 1/8"-4mm, MessingWeitere Eigenschaften:für HohlschraubeG 1/8"Schlauch Ø innen (mm)4H (mm)14,5Gewicht20 g / Stk.

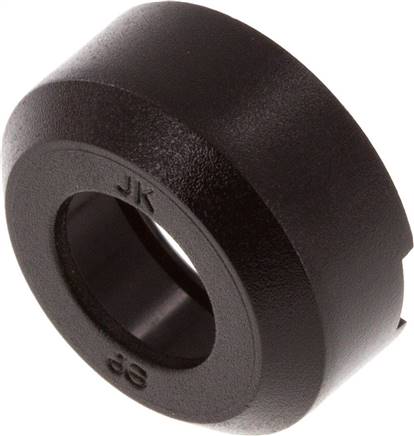

Schutzkappe für 10mm Steckanschlüsse, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)10Betriebsdruck (bar)-0,95 bis 16Gewicht1.1 g / Stk.

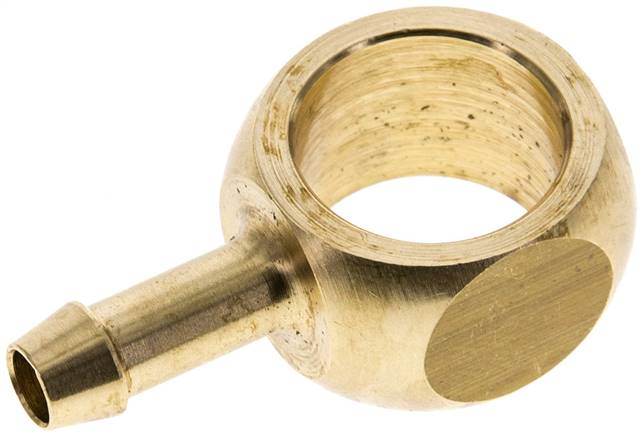

Ringstück für L-Gewindetülle G 3/8"-6 (1/4")mm, Messing
LG386MS Ringstück für L-Gewindetülle G 3/8"-6 (1/4")mm, MessingWeitere Eigenschaften:für HohlschraubeG 3/8"Schlauch Ø innen (mm)6 (1/4)H (mm)14,5Gewicht26 g / Stk.

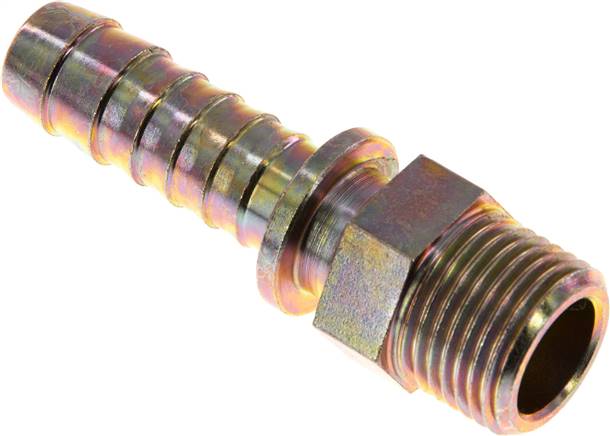

Gewindetülle, Sicherungsbund G 1/2"-13 (1/2")mm, Stahl verzinkt
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)Sicherungsbund Ø (mm)22DN (mm)10Gewicht70 g / Stk.

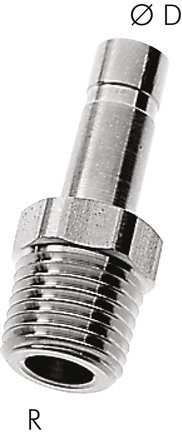

Einschraubtülle R 3/8"-12mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 3/8"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht22 g / Stk.

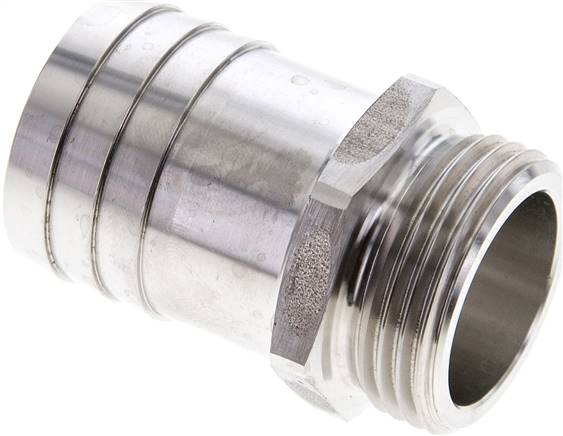

Gewindetülle G 1"-32 (1-1/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)36PN (bar)40Gewicht150 g / Stk.

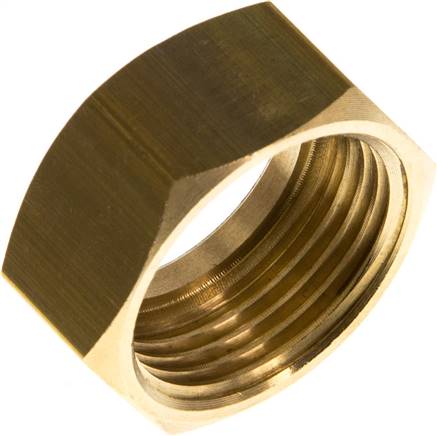

Überwurfmutter Messing, G 3/4", 19 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 3/4"für Schlauchtülle (mm)19L (mm)13,5SW (mm)30Gewicht34 g / Stk.

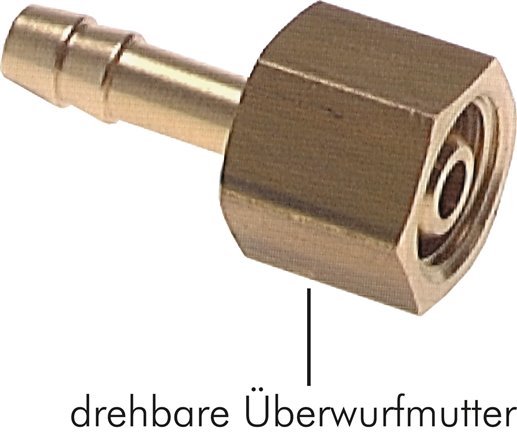

Schlauchtülle, mit Mutter G 1"-19 (3/4")mm, Messing
ST1019MS Schlauchtülle, mit Mutter G 1"-19 (3/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)19 (3/4)PN (bar)16SW (mm)37Gewicht105 g / Stk.

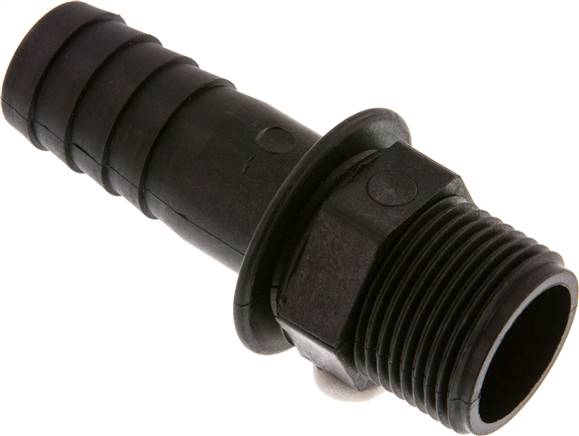

Gewindetülle G 1"-25 (1")mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1"Schlauch Ø innen (mm)25 (1)SW (mm)36PN (bar)10Gewicht28 g / Stk.

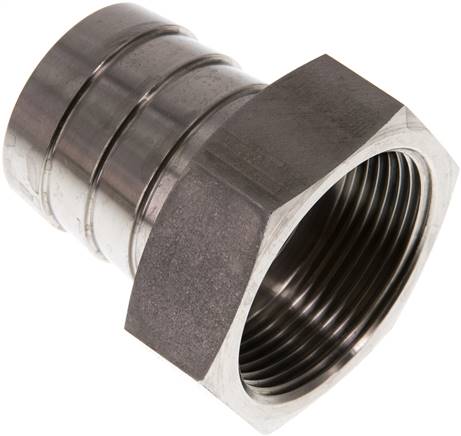

Aufschraub-Schlauchtülle G 1-1/2"-38 (1-1/2")mm, 1.4571
AST11238ES Aufschraub-Schlauchtülle G 1-1/2"-38 (1-1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)55PN (bar)40Gewicht240 g / Stk.

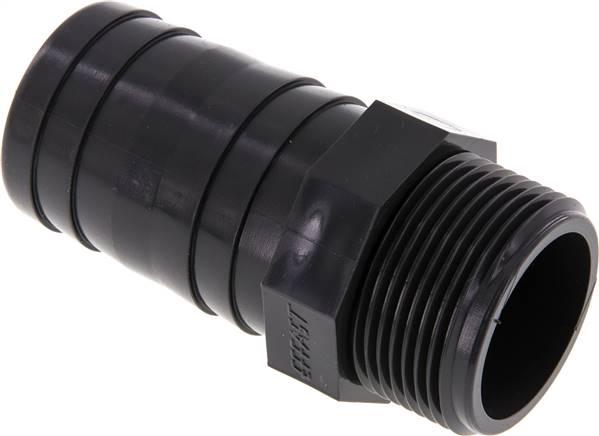

Gewindetülle G 1-1/4"-40mm, PVC-U
Fitting aus PVC-U (EN 1452-3)Werkstoffe:PVC-UTemperaturbereich:0°C bis +60°CBetriebsdruck:max. 16 barEigenschaften:abriebfest, ungiftig, korrosionsfrei, ideal für über- und unterirdische InstallationenMedien:Wasser, viele anorganische Chemikalien, viele Säure-, Alkali- und Salzlösungen. Nicht resistent gegen aromatische und chlorierte Kohlenwasserstoffe. Nie für Druckluft oder andere Gase unter Druck einsetzen!Achtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:GewindeG 1-1/4"Schlauch Ø innen (mm)40Baulänge (mm)92Gewicht65 g / Stk.

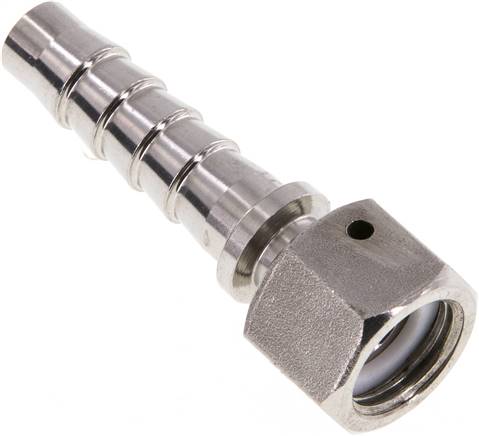

Schlauchtülle, DIN EN 14423 G 1/2"-13x25mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:Werkstoff1.4301GewindeG 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESErsatzdichtungenSTD DR 12 PTFEGewicht110 g / Stk.
Doppelnippel R 1-1/2"-R 1", 1.4408
DN11210KES Doppelnippel R 1-1/2"-R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/2"Gewinde-1R 1"PN (bar)16SW (mm)51Gewicht240 g / Stk.

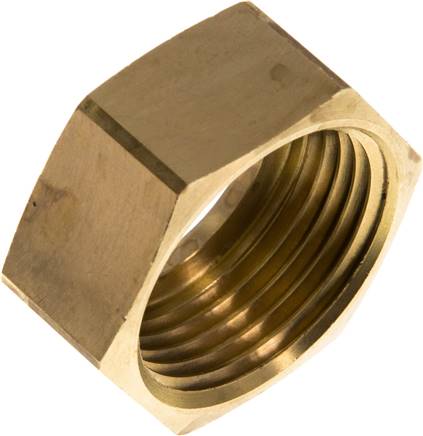

Überwurfmutter Messing, G 1", 19 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 1"für Schlauchtülle (mm)19L (mm)17SW (mm)37Gewicht65 g / Stk.

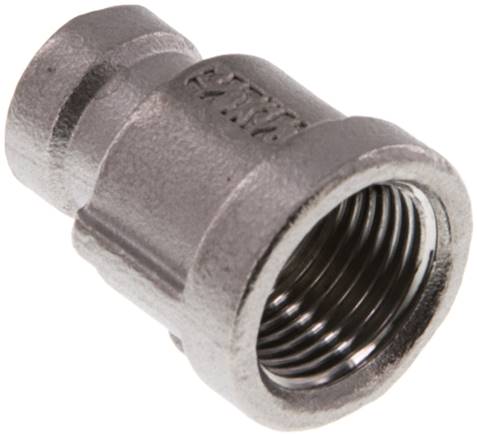

Rundmuffe Rp 3/8"-Rp 1/8", 1.4408
MUR3818ES Rundmuffe Rp 3/8"-Rp 1/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/8"Gewinde-1Rp 1/8"PN (bar)16Gewicht26 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
